1、3-1若反饋振蕩器滿足起振和平衡條件，則必然滿足穩定條件，這種說法是否正確？為什么？解：否。因為滿足起振與平衡條件后，振蕩由小到大并達到平衡。但當外界因素(T、VCC)變化時，平衡條件受到破壞，若不滿足穩定條件，振蕩器不能回到平衡狀態，導致停振。3-2一反饋振蕩器，欲減小因溫度變化而使平衡條件受到破壞，從而引起振蕩振幅和振蕩頻率的變化，應增大T(osc)T()和，為什么？試描述如何通過自身調節建立新平Vi衡狀態的過程（振幅和相位）。解：由振蕩穩定條件知：振幅穩定條件：T(osc)<0ViViA相位穩定條件：T()<0=osc若滿足振幅穩定條件，當外界溫度變化引起Vi增大時，T(os

2、c)減小，Vi增大減緩，最終回到新的平衡點。若在新平衡點上負斜率越大，則到達新平衡點所需Vi的變化就越小，振蕩振幅就越穩定。若滿足相位穩定條件，阻止增大，osc最終回到新平衡點。這時，若負斜率越大，則到達新平衡點所需osc的變化就越小，振蕩頻率就越穩定。3-3并聯諧振回路和串聯諧振回路在什么激勵下（電壓激勵還是電流激勵）才能產生負斜率的相頻特性？的頻率特性才會產生負斜率的相頻特性，解：并聯諧振回路在電流激勵下，回路端電壓V的頻率特性才會產生負斜率的相頻特如圖所示。串聯諧振回路在電壓激勵下，回路電流I性，如圖所示。3-5試判斷下圖所示交流通路中，哪些可能產生振蕩，哪些不能產生振蕩。若

3、能產生振蕩，則說明屬于哪種振蕩電路。解：(a) 不振。同名端接反，不滿足正反饋；(b) 能振。變壓器耦合反饋振蕩器；(c) 不振。不滿足三點式振蕩電路的組成法則；(d) 能振。但L2C2回路呈感性，osc< 2，L1C1回路呈容性，osc> 1，組成電感三點式振蕩電路。(e) 能振。計入結電容Cbe，組成電容三點式振蕩電路。(f) 能振。但L1C1回路呈容性，osc> 1，L2C2回路呈感性，osc> 2，組成電容三點式振蕩電路。3-6試畫出下圖所示各振蕩器的交流通路，并判斷哪些電路可能產生振蕩，哪些電路不能產生振蕩。圖中，CB、CC、CE、CD為交流旁路電容或隔直流電

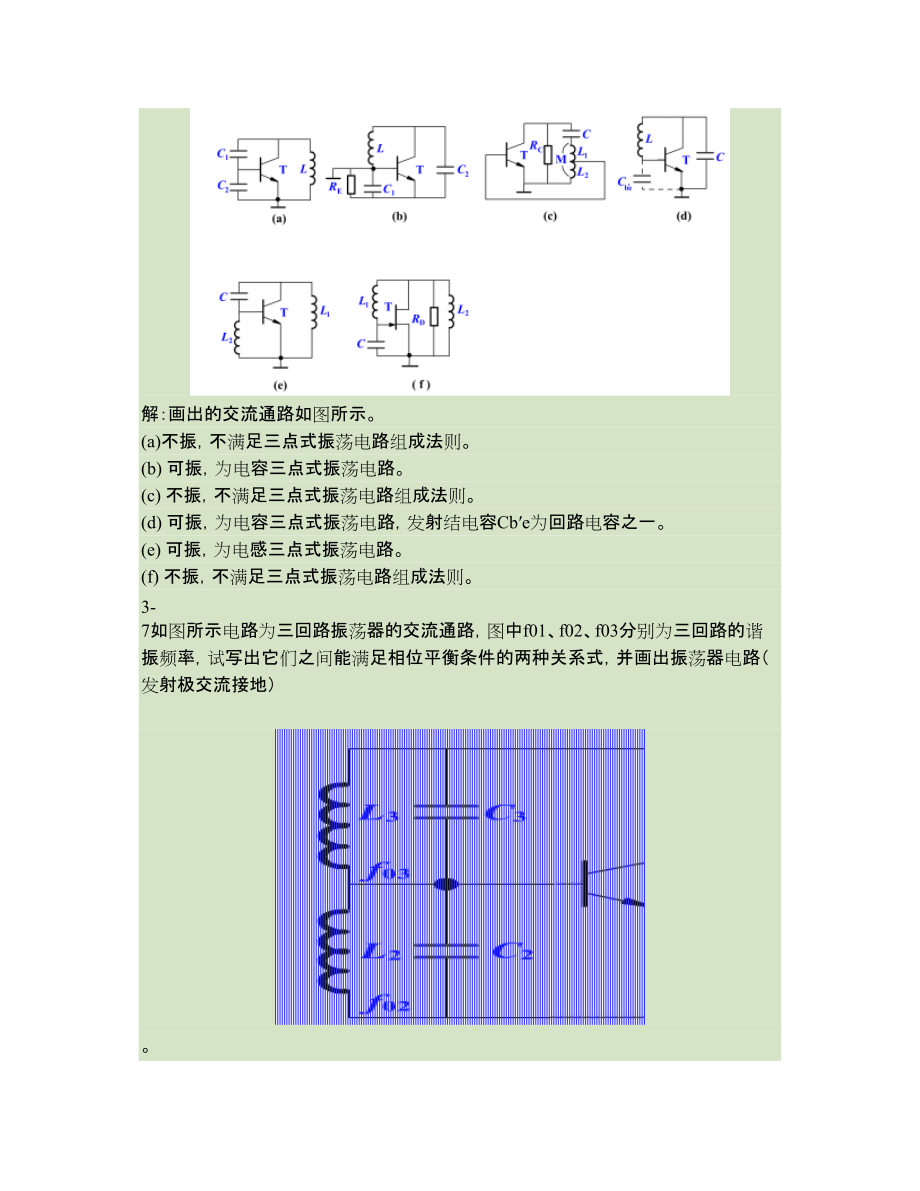

4、容，LC為高頻扼流圈，偏置電阻RB1、RB2、RG不計。解：畫出的交流通路如圖所示。(a)不振，不滿足三點式振蕩電路組成法則。(b) 可振，為電容三點式振蕩電路。(c) 不振，不滿足三點式振蕩電路組成法則。(d) 可振，為電容三點式振蕩電路，發射結電容Cbe為回路電容之一。(e) 可振，為電感三點式振蕩電路。(f) 不振，不滿足三點式振蕩電路組成法則。3-7如圖所示電路為三回路振蕩器的交流通路，圖中f01、f02、f03分別為三回路的諧振頻率，試寫出它們之間能滿足相位平衡條件的兩種關系式，并畫出振蕩器電路（發射極交流接地）。解：(1) L2C2、L1C1若呈感性，fosc<f01、f02

5、，L3C3呈容性，fosc>f03，所以f03<fosc<f01、f02。(2) L2C2、L1C1若呈容性，fosc>f01、f02，L3C3呈感性，fosc< f03，所以f03>fosc>f01、f02。3-8試改正如圖所示振蕩電路中的錯誤，并指出電路類型。圖中CB、CD、CE均為旁路電容或隔直流電容，LC、LE、LS均為高頻扼流圈。解：改正后電路如圖所示。圖中L改為C1，C1改為L1，構成電容三點式振蕩電路。圖中反饋線中串接隔值電容CC，隔斷電源電壓VCC。圖中去掉CE，消除CE對回路影響，加CB和CC以保證基極交流接地并隔斷

6、電源電壓VCC；L2改為C1構成電容三點式振蕩電路。3-9試運用反饋振蕩原理，分析如圖所示各交流通路能否振蕩。解：圖滿足正反饋條件，LC并聯回路保證了相頻特性負斜率，因而滿足相位平衡條件。比V滯后一個小于90°的相位，不滿足相位圖不滿足正反饋條件，因為反饋電壓Vfi1平衡條件。圖負反饋，不滿足正反饋條件，不振。3-13在下圖所示的電容三點式振蕩電路中，已知L=0.5µH，Cl=51pF，C2=3300pF，C3=（12250）pF，RL=5k，gm=30mS，Cbe=20pF，足夠大。Q0=80，試求能夠起振的頻率范圍，圖中CB、CC對交流呈短路，LE為高

7、頻扼流圈。解：在LE處拆環，得混合型等效電路如圖所示。由振幅起振條件知，gm>式中n=1gL+ngin(1)C11=C2+Cbe=3320pF=gm=30mS。=0.015，其中C2C1+C2regL<0.443mS代入(1)，得由gL=11+，得Reo>4.115kRLReo則能滿足起振條件的振蕩頻率為=Reo>102.9×106rad/s。LQoCC由圖示電路知，C=C3+12。C1+C2當C3=12pF時，C=62.23pF，omax=1LC=179.2×106rad/s當C3=250pF時，C=300pF。可見該振蕩器的振蕩角頻率范圍minm

8、ax=(102.9179.2)×106rad/s，即振蕩頻率范圍fminfmax=16.3828.52MHz。>o，f>f，Qe3-15一LC振蕩器，若外界因素同時引起0、f、Qe變化，設o分別大于Qe或小于Qe，試用相頻特性分析振蕩器頻率的變化。解：振蕩回路相頻特性如圖，可見：>o時，osc>osc，且osco；(1)當o，osc>osc；(2)當f>f時，設為osc(3)當Qe增加時，相頻特性趨于陡峭，f不變，oscf變化，Qeosc，Qeosc。3-16如圖所示為克拉潑振蕩電路，已知L=2µH，C1=1000pF，C2=4000pF

9、，C3=70pF，Q0=100，RL=15k，Cbe=10pF，RE=500，試估算振蕩角頻率osc值，并求滿足起振條件時的IEQmin。設 很大。解：振蕩器的交流等效電路如圖所示。由于C1>>C3，C2>>C3，因而振蕩角頻率近似為osc已知1LC3=84.52×106rad/sRe0=oscLQ0=16.9k=RL/Re0=7.95k，C2=C2+Cbe=4010pFRL求得C1,2=n2=C1C2=800.4pFC1+C2C32n2=50.88=0.08，RLRLC3+C1,2又n=IEQIEQC11110.2，gi=+=+=gmC1+C2REreREV

10、TVTIEQg1Lg+ng，即>，求得IEQ>3.21mALinVTn(1n)根據振幅起振條件，gm>3-18試指出如圖所示各振蕩器電路的錯誤，并改正，畫出正確的振蕩器交流通路，指出晶體的作用。圖中CB、CC、CE、CS均為交流旁路電容或隔直流電容。解：改正后的交流通路如圖所示。圖L用C3取代，為并聯型晶體振蕩器，晶體呈電感。圖晶體改接到發射極，為串聯型晶體振蕩器，晶體呈短路元件。3-22試判斷如圖所示各RC振蕩電路中，哪些可能振蕩，哪些不能振蕩，并改正錯誤。圖中，CB、CC、CE、CS對交流呈短路。解：改正后的圖如圖所示。(a)為同相放大器，RC移相網絡產生18

11、0°相移，不滿足相位平衡條件，因此不振。改正：將反饋線自發射極改接到基極上。(b)中電路是反相放大器，RC移相網絡產生180°相移，滿足相位平衡條件，可以振蕩。(c)中放大環節為同相放大器，RC移相網絡產生180°相移，不滿足相位平衡條件，因此不振。改正：移相網絡從T2集電極改接到T1集電極上。(d)中放大環節為反相放大器，因為反饋環節為RC串并聯電路，相移為0°，所以放大環節應為同相放大。改正：將T1改接成共源放大器。3-23圖所示為采用燈泡穩幅器的文氏電橋振蕩器，圖為采用晶體二極管穩幅的文氏電橋振蕩器，試指出集成運算放大器輸入端的極性，并將它們改畫成電橋形式的電路，指出如何實現穩幅。解：電橋形式
