1、石英晶體振蕩器,石英晶體振蕩器電路石英晶體振蕩器頻率范圍很寬，頻率穩定度在10-410-12范圍內，經校準一年內可保持10-9的準確度，高質量的石英晶體振蕩器，在經常校準時，頻率準確可達10-11.高效能模擬與混合信號IC廠商Silicon Laboratories(芯科實驗室有限公司)日前推出業界第一款支持輸出頻率可編程的振蕩器(XO)和壓控振蕩器(VCXO)。Si570/1系列采用公司專利的DSPLL技術和業界標準的I2C接口，通過對I2C接口的操作，一顆器件就能產生10MHz到1.4GHz的任何輸出頻率，同時將均方根抖動幅度減少到0.3ps左右。Si570任意頻率XO和Si571任意頻率

2、VCXO最適合需要彈性頻率源的高效能應用，包括下一代網絡設備、無線基站，測試與測量裝置、高畫質電視視頻基礎設施和高速數據采集裝置。 硬件設計人員過去必須用多個固定頻率XO、VCXO或壓控SAW振蕩器(VCSO)，才能開發出復雜系統所需的可變頻率架構，并讓它們以不同頻率操作。但這種方法的成本很高，需要復雜的模擬鎖相回路(PLL)設計和布局，還會延長新開發產品的上市時間。 Si570/1可編程XO和VCXO的彈性振蕩器能產生10MHz到1.4GHz的任何頻率，使得一顆器件就能取代多個固定頻率振蕩器，不僅簡化鎖相回路的設計與布局，還大幅減少元器件數目、系統成本和電路板面積。另外，由于Si570/1省

3、下多個原本可能成為故障點的固定頻率振蕩器，所以系統會變得更可靠。 Si570/1能通過業界標準的I2C接口設定操作頻率，這使器件的編程設定和重新配置變得更簡單。Si570/1還能不限次數重新編程，讓系統設計人員將同一套時鐘頻率架構重復用于不同的最終應用，這能簡化設計和加速上市時間。 Si570/1采用業界標準和RoHS兼容的5×7毫米表面貼裝封裝，并支持所有常見的輸出信號格式(LVPECL、LVDS、CMOS和CML)。此系列包含三種不同速度等級的器件，分別是10MHz-1.4GHz、10-810MHz和10-215MHz。Si570任意頻率石英振蕩器還有±20ppm和&#

4、177;50ppm兩種不同的溫度穩定性規格可供選擇，Si571任意頻率壓控石英振蕩器則包含從±12ppm到±375ppm等多種不同壓控范圍(Absolute Pull Range)的器件，以便設計人員彈性選擇最適合其應用的器件。Si570/1的操作溫度范圍都是從-40至+85。 標稱頻率：振蕩器輸出的中心頻率或頻率的標稱值。 可選頻率范圍：我們所能提供的某種規格的振蕩器的可實現的頻率輸出。 頻率溫度穩定度：在指定溫度范圍內振蕩器的輸出頻率相對于25°C時測量值的最大允許頻率偏差。 老化：在確定時間內輸出頻率的相對變化。 輸出：振蕩器輸出的波形及功率。 占空比：反映

5、輸出波形的對稱性，也就說，在一個周期內，高電平與低電平所占比例之比。 上升時間：方波從低電平轉換為高電平的時間。 下降時間：方波從高電平轉換為低電平的時間。 諧波：振蕩器在相對于輸出頻率諧振點處的抑制。 非諧波：振蕩器在相對于輸出頻率非諧振點處的抑制。 短期頻率穩定度：振蕩器在較短時間內輸出頻率的穩定性，通常為1秒。 相位噪聲：用于描述振蕩器的短期頻率波動，通常定義為載波發生某一頻率偏移是在1Hz帶寬內的單邊帶功率密度，單位為dBc/Hz。 電源電壓：加在振蕩器電源端（Vcc）的能夠使振蕩器正常工作的電壓。 電源電流：流過振蕩器電源端（Vcc）的總電流。 工作溫度范圍：能夠保證振蕩器輸出頻率及

6、其它各種特性能滿座指標要求的溫度范圍。石英晶體振蕩器特點􀁺 在振蕩頻率上，閉合回路的相移為2n。􀁺 當開始加電時，電路中唯一的信號是噪聲。滿足振蕩相位條件的頻率噪聲分量以增大的幅度在回路中傳輸，增大的速率由附加分量，即小信號，回路益增和晶體網絡的帶寬決定。􀁺 幅度繼續增大，直到放大器增益因有源器件（自限幅）的非線性而減小或者由于某一自動電平控制而被減小。􀁺 在穩定狀態下，閉合回路的增益為1。石英晶體振蕩器簡介石英諧振器簡稱為晶振，它是利用具有壓電效應的石英晶體片制成的。這種石英晶體薄片受到外加交變電場的作用時會產生機械振動

7、，當交變電場的頻率與田英晶體的固有頻率相同時，振動便變得很強烈，這就是晶體諧振特性的反應。利用這種特性，就可以用石英諧振器取代LC(線圈和電容)諧振回路、濾波器等。由于石英諧振器具有體積小、重量輕、可靠性高、頻率穩定度高等優點，被應用于家用電器和通信設備中。石英諧振器按引出電極情況來分有雙電極型、三電極型和雙對電極型幾種。圖l為雙電極型石英諧振器的外形，盡管它們的體積有大有小、固有振蕩頻率有高有低，但在電路圖中均用圖1(b)符號表示。三電極型和雙對電極型石英諧振器的符號見圖。2。石英諧振器因具有極高的頻率穩定性，故主要用在要求頻率十分穩定的振蕩電路中作諧振元件，如彩電的色副載波振蕩器、電子鐘表

8、的時基振蕩器及游戲機中的時鐘脈沖振蕩器等，石英晶體成本較高，故在要求不太高的電路中一般采用陶瓷諧振元件。電路特點：頻率穩定度高，可達10-6-10-11量級。一、石英晶體的基本特性及其等效電路1壓電效應石英晶體諧振器如圖所示。它是在晶片的兩個對面上噴涂一對金屬極板，引出兩個電極，加以封裝所構成。壓電效應：晶片在電壓產生的機械壓力下，其表面電荷的極性隨機械拉力而改變的一種現象。如圖1(a)所示。壓電諧振：外加交變電壓的頻率等于晶體固有頻率時，回路發生串聯諧振，電流振幅最大的一種現象。產生壓電諧振時的振蕩頻率稱晶體諧振器的振蕩頻率。圖1(b)所示。2符號和等效電路符號如圖2(a)所示。當晶體不振動

9、時，可用靜態電容CO來等效，一般約為幾個皮法到幾十皮法；當晶體振動時，機械振動的慣性可用電感L來等效，一般為10-310-2H；晶片的彈性可用電容C來等效，一般為10-210-1 pF；晶片振動時的損耗用R來等效，阻值約為102歐姆。由可知，品質因數Q很大，可達104106。加之晶體的固有頻率只與晶片的幾何尺寸有關，其精度高而穩定。所以，采用石英晶體諧振器組成振蕩電路，可獲得很高的頻率穩定度。等效電路如圖2(b)所示，它有兩個諧振頻率。(1)當L、C、R支路串聯諧振時，等效電路的阻抗最小，串聯諧振頻率為由于C<<C0，因此fs和fp兩個頻率非常接近。圖2(c)為石英晶體諧振器的電抗

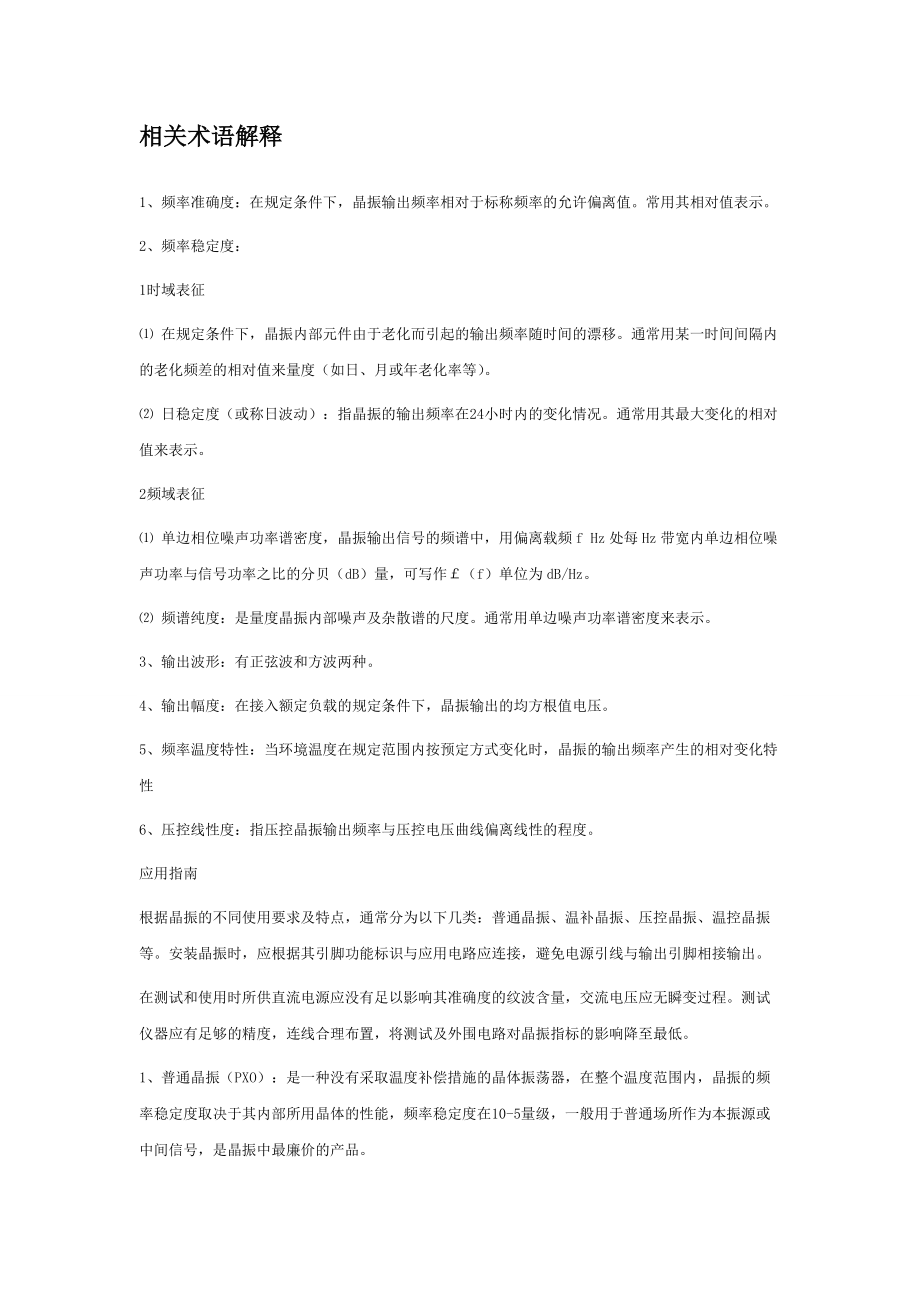

10、-頻率特性，在fs和fp之間為感性，在此區域之外為容性。二、石英晶體振蕩電路2串聯型晶體振蕩電路如圖4所示。晶體與電阻R串聯構成正反饋電路。當振蕩頻率等于晶體的固有頻率fs時，晶體阻抗最小，且為純電阻，電路滿足自激振蕩條件而振蕩，其振蕩頻率為f0=fs。否則不能振蕩。調節電阻R可獲得良好的正弦波輸出。編輯相關術語解釋1、頻率準確度：在規定條件下，晶振輸出頻率相對于標稱頻率的允許偏離值。常用其相對值表示。2、頻率穩定度：1時域表征 在規定條件下，晶振內部元件由于老化而引起的輸出頻率隨時間的漂移。通常用某一時間間隔內的老化頻差的相對值來量度（如日、月或年老化率等）。 日穩定度（或稱日波動）：指晶振

11、的輸出頻率在24小時內的變化情況。通常用其最大變化的相對值來表示。2頻域表征 單邊相位噪聲功率譜密度，晶振輸出信號的頻譜中，用偏離載頻f Hz處每Hz帶寬內單邊相位噪聲功率與信號功率之比的分貝（dB）量，可寫作單位為dB/Hz。 頻譜純度：是量度晶振內部噪聲及雜散譜的尺度。通常用單邊噪聲功率譜密度來表示。3、輸出波形：有正弦波和方波兩種。4、輸出幅度：在接入額定負載的規定條件下，晶振輸出的均方根值電壓。5、頻率溫度特性：當環境溫度在規定范圍內按預定方式變化時，晶振的輸出頻率產生的相對變化特性6、壓控線性度：指壓控晶振輸出頻率與壓控電壓曲線偏離線性的程度。應用指南根據晶振的不同使用要求及特

12、點，通常分為以下幾類：普通晶振、溫補晶振、壓控晶振、溫控晶振等。安裝晶振時，應根據其引腳功能標識與應用電路應連接，避免電源引線與輸出引腳相接輸出。在測試和使用時所供直流電源應沒有足以影響其準確度的紋波含量，交流電壓應無瞬變過程。測試儀器應有足夠的精度，連線合理布置，將測試及外圍電路對晶振指標的影響降至最低。1、普通晶振（PXO）：是一種沒有采取溫度補償措施的晶體振蕩器，在整個溫度范圍內，晶振的頻率穩定度取決于其內部所用晶體的性能，頻率穩定度在10-5量級，一般用于普通場所作為本振源或中間信號，是晶振中最廉價的產品。2、溫補晶振（TCXO）：是在晶振內部采取了對晶體頻率溫度特性進行補償，以達到在寬溫溫度范圍內滿足穩定度要求的晶體振蕩器。一般模擬式溫補晶振采用熱敏補償網絡。補償后頻率穩定度在10-710-6量級，由于其良好的開機特性、優越的性能價格比及功耗低、體積小、環境適應性較強等多方面優點，因而獲行了廣泛應用。
