1、鋁合金門窗安裝1適用范圍適用于鴻藝建筑公司承建的工業與民用建筑的鋁合金門窗的安裝工藝。 2施工準備2.1材料準備 2.1.1 鋁合金門窗的規格、型號應符合設計要求，五金配件配套齊全，并具有出廠合格證、材質檢驗報告書并加蓋廠家印章。 鋁合金門窗應進行抗風壓、空氣滲透和雨水滲透三項性能的檢驗，其各項性能應符合設計要求和有關標準的規定。2.1.3 防腐材料、填縫材料、密封材料、防銹漆、鐵紗（或鋁紗）、壓紗條、水泥、砂、連接板等應符合設計要求和有關標準的規定，且應有產品的出廠合格證。2.1.4 密封條的規格、型號應符合設計要求，膠粘劑應與密封條的材質相匹配，且具有產品的出廠合格證。2.1.5

2、 進場前應對鋁合金門窗進行驗收檢查，不合格者不準進場。運到現場的鋁合金門窗應分型號、規格堆放整齊，并存放于倉庫內。搬運時輕拿輕放，嚴禁拋擲。2.1.6 焊條的規格、型號應與所焊的焊件相符，且應有出廠合格證。2.1.7 325以上水泥；中砂按要求備齊。2.2主要機具主要機具：鋁合金切割機、手電鉆、沖擊鉆、圓挫刀、半圓挫刀、十字螺絲刀、劃針、鐵腳、圓規、鋼尺、鋼直尺、鋼板尺、鉆子、錘子、鐵鍬、抹子、水桶、水刷子、電焊機、焊把線、面罩、焊條等。2.3作業條件 2.3.1 主體結構經有關質量部門驗收合格，工種之間已辦好交接手續。 2.3.2 檢查門窗洞口尺寸及標高是否符合設計要求。有預埋件的門窗口還應

3、檢查預埋件數量、位置及埋設方法是否符合設計要求。兩側連接固定片位置與墻體預留孔洞位置是否吻合，若不符合應提前剔鑿處理，并應及時將孔洞內雜物清理干凈。 2.3.3 按圖示尺寸彈好門窗中線，并彈好室內+50cm水平線。外窗安裝前應沿建筑物全高吊線或彈窗口邊線，校核門窗洞口位置尺寸及標高是否符合設計圖紙要求，如有問題應提前進行剔鑿處理。2.3.4 檢查鋁合金門窗，按圖紙要求核對型號，如有劈棱竄角和翹曲不平、偏差超標、表面損傷、變形及松動、外觀色差較大者，應與有關人員協商解決，經處理，驗收合格后才能安裝。2.3.5 認真檢查鋁合金門窗的保護膜的完整，如有破損的，應補粘后再安裝。3施工工藝3.1工藝流程

4、彈線找規矩門窗洞口處理門窗洞口內埋設連接鐵件鋁合金門窗拆包檢查按圖紙編號運至安裝地點檢查鋁合金保護膜鋁合金門窗安裝 門窗口四周嵌縫、填保溫材料清理 裝五金配件安裝門窗密封毛條質量檢查紗扇安裝3.2操作工藝3.2.1 彈線找規矩 3.2.1.1 多層建筑在最高層找出門窗口位置后，以其門窗邊線為標準，用特制大線墜將門窗邊線下引，并在各層門窗口處劃線標記，對個別不直的口邊應進行剔鑿處理。高層建筑可用經緯儀找垂直線。3.2.1.2 門窗口的水平位置應以樓層+50cm的水平線為標準，往上反，量出窗下皮標高，彈線找直。一個房間應保持窗下皮標高一致。同時每一層也應保持窗下皮標高一致。高層建筑在最高層門窗口位

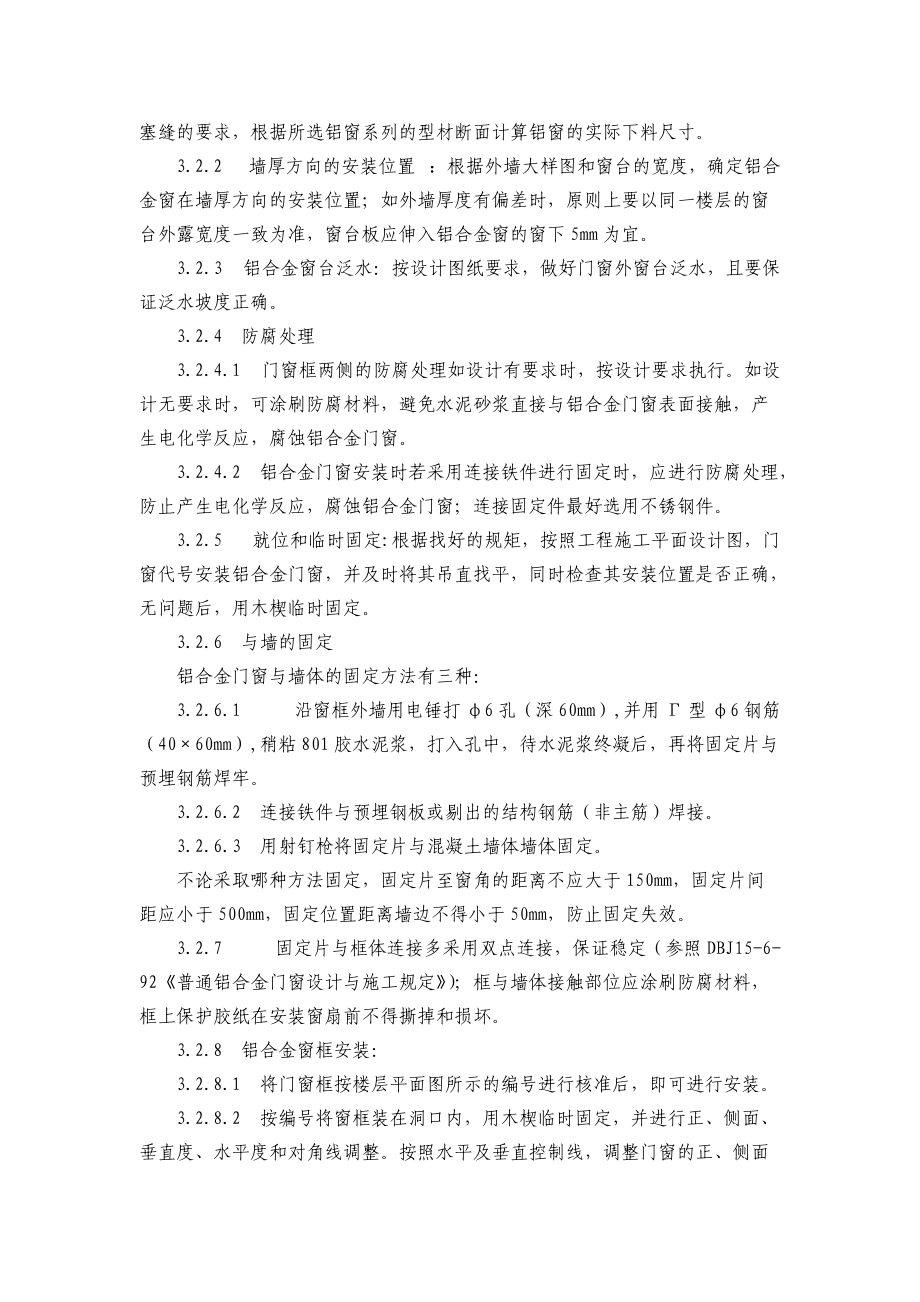

5、置找出后，分別用經緯儀將窗兩側直線打到墻上。3.2.1.3 彈安裝基準線，根據施工圖紙和土建提供的洞口中心線及水平標高，彈出門窗安裝位置線，同一樓層標高誤差不超過±2.5mm，各洞口中心線從頂層到底層偏差不超過±5mm，進出基準面偏差不超過±2.5mm。周邊安裝縫隙應滿足塞縫施工和裝飾要求。一般不小于25mm，如預留塞縫部位尺寸大于40mm或小于15mm時，土建總包單位應先行對門窗洞口進行處理。3.2.1.4 窗邊結構均應進行處理（窗眉、窗檻及窗側邊均預留槽口），為保證塞縫作業尺寸，有效防止滲漏及窗扇能夠正常開啟，必須按施工方案設計塞縫的要求，根據所選鋁窗系列的型

6、材斷面計算鋁窗的實際下料尺寸。3.2.2 墻厚方向的安裝位置 ：根據外墻大樣圖和窗臺的寬度，確定鋁合金窗在墻厚方向的安裝位置；如外墻厚度有偏差時，原則上要以同一樓層的窗臺外露寬度一致為準，窗臺板應伸入鋁合金窗的窗下5mm為宜。 3.2.3 鋁合金窗臺泛水：按設計圖紙要求，做好門窗外窗臺泛水，且要保證泛水坡度正確。3.2.4 防腐處理 3.2.4.1 門窗框兩側的防腐處理如設計有要求時，按設計要求執行。如設計無要求時，可涂刷防腐材料，避免水泥砂漿直接與鋁合金門窗表面接觸，產生電化學反應，腐蝕鋁合金門窗。 3.2.4.2 鋁合金門窗安裝時若采用連接鐵件進行固定時，應進行防腐處理，防止產生電化學反應

7、，腐蝕鋁合金門窗；連接固定件最好選用不銹鋼件。 3.2.5 就位和臨時固定:根據找好的規矩，按照工程施工平面設計圖，門窗代號安裝鋁合金門窗，并及時將其吊直找平，同時檢查其安裝位置是否正確，無問題后，用木楔臨時固定。3.2.6 與墻的固定 鋁合金門窗與墻體的固定方法有三種： 3.2.6.1 沿窗框外墻用電錘打6孔（深60mm）,并用型6鋼筋（40×60mm）,稍粘801膠水泥漿，打入孔中，待水泥漿終凝后，再將固定片與預埋鋼筋焊牢。 3.2.6.2 連接鐵件與預埋鋼板或剔出的結構鋼筋（非主筋）焊接。 3.2.6.3 用射釘槍將固定片與混凝土墻體墻體固定。不論采取哪種方法固定，固定片至窗角

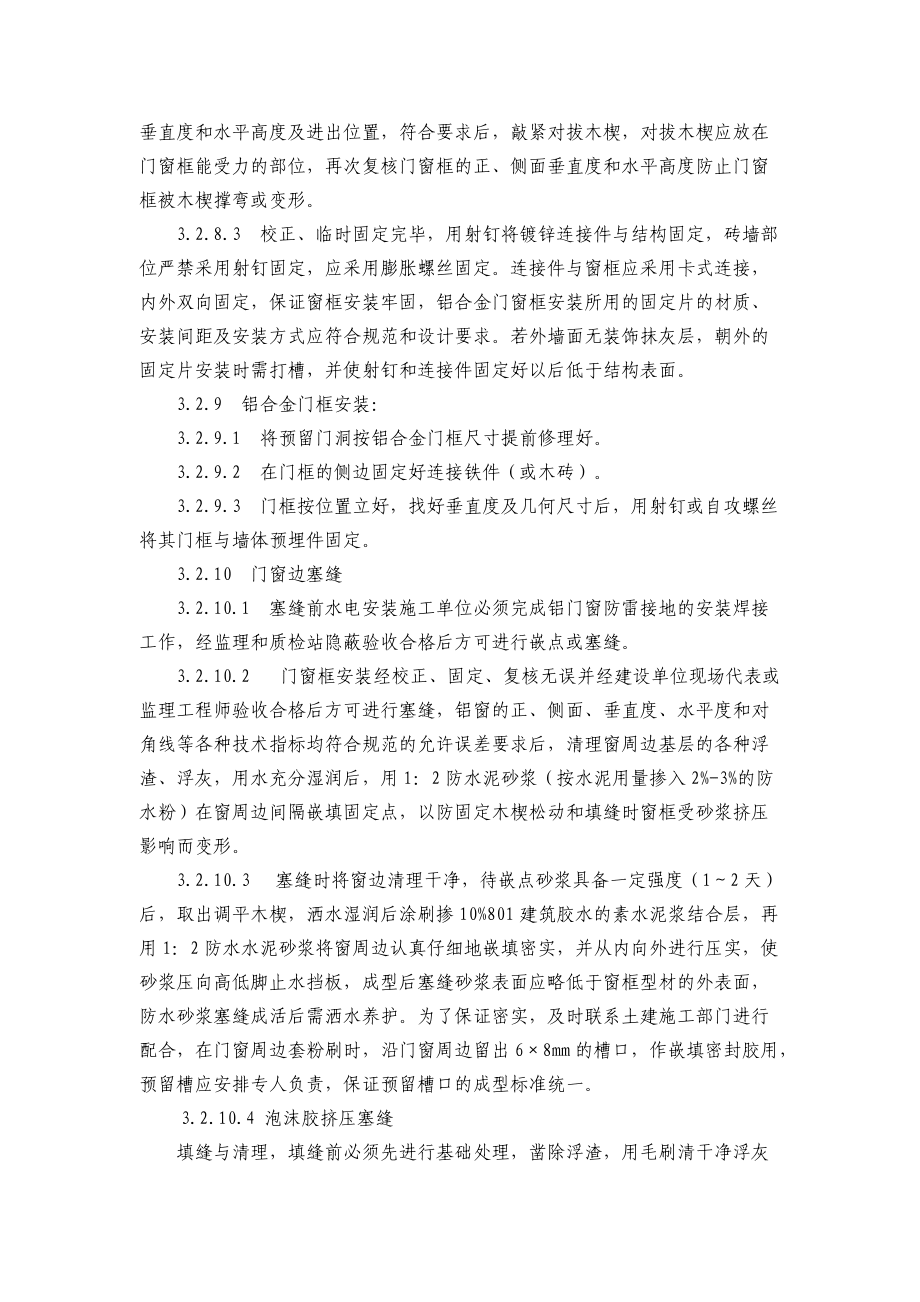

8、的距離不應大于150mm，固定片間距應小于500mm，固定位置距離墻邊不得小于50mm，防止固定失效。3.2.7 固定片與框體連接多采用雙點連接，保證穩定（參照DBJ15-6-92普通鋁合金門窗設計與施工規定）；框與墻體接觸部位應涂刷防腐材料，框上保護膠紙在安裝窗扇前不得撕掉和損壞。 3.2.8 鋁合金窗框安裝：3.2.8.1 將門窗框按樓層平面圖所示的編號進行核準后，即可進行安裝。 3.2.8.2 按編號將窗框裝在洞口內，用木楔臨時固定，并進行正、側面、垂直度、水平度和對角線調整。按照水平及垂直控制線，調整門窗的正、側面垂直度和水平高度及進出位置，符合要求后，敲緊對拔木楔，對拔木楔應放在門窗

9、框能受力的部位，再次復核門窗框的正、側面垂直度和水平高度防止門窗框被木楔撐彎或變形。 3.2.8.3 校正、臨時固定完畢，用射釘將鍍鋅連接件與結構固定，磚墻部位嚴禁采用射釘固定，應采用膨脹螺絲固定。連接件與窗框應采用卡式連接，內外雙向固定，保證窗框安裝牢固，鋁合金門窗框安裝所用的固定片的材質、安裝間距及安裝方式應符合規范和設計要求。若外墻面無裝飾抹灰層，朝外的固定片安裝時需打槽，并使射釘和連接件固定好以后低于結構表面。3.2.9 鋁合金門框安裝：3.2.9.1  將預留門洞按鋁合金門框尺寸提前修理好。3.2.9.2  在門框的側邊固定好連接鐵件（或木磚）

10、。3.2.9.3  門框按位置立好，找好垂直度及幾何尺寸后，用射釘或自攻螺絲將其門框與墻體預埋件固定。 3.2.10 門窗邊塞縫 3.2.10.1 塞縫前水電安裝施工單位必須完成鋁門窗防雷接地的安裝焊接工作，經監理和質檢站隱蔽驗收合格后方可進行嵌點或塞縫。 3.2.10.2 門窗框安裝經校正、固定、復核無誤并經建設單位現場代表或監理工程師驗收合格后方可進行塞縫，鋁窗的正、側面、垂直度、水平度和對角線等各種技術指標均符合規范的允許誤差要求后，清理窗周邊基層的各種浮渣、浮灰，用水充分濕潤后，用1：2防水泥砂漿（按水泥用量摻入2%-3%的防水粉）在窗周邊間隔嵌填固定點，以防固定木

11、楔松動和填縫時窗框受砂漿擠壓影響而變形。3.2.10.3 塞縫時將窗邊清理干凈，待嵌點砂漿具備一定強度（12天）后，取出調平木楔，灑水濕潤后涂刷摻10%801建筑膠水的素水泥漿結合層，再用1：2防水水泥砂漿將窗周邊認真仔細地嵌填密實，并從內向外進行壓實，使砂漿壓向高低腳止水擋板，成型后塞縫砂漿表面應略低于窗框型材的外表面，防水砂漿塞縫成活后需灑水養護。為了保證密實，及時聯系土建施工部門進行配合，在門窗周邊套粉刷時，沿門窗周邊留出6×8mm的槽口，作嵌填密封膠用，預留槽應安排專人負責，保證預留槽口的成型標準統一。3.2.10.4 泡沫膠擠壓塞縫填縫與清理，填縫前必須先進行基礎處理，鑿除

12、浮渣，用毛刷清干凈浮灰后，再用彈性填充料（高倍數聚安脂發泡膠）填塞窗框和結構間的縫隙。發泡膠填塞應充滿窗框和結構間的縫隙并略高于窗框表面。待發泡膠固化具備一定強度后，取出固定木楔，補打發泡膠封閉孔洞。3.2.11 打膠3.2.11.1 待外墻裝飾面完成，窗邊粉刷層干燥后，將窗周邊清理干凈，沿窗邊預留槽打中性硅硐耐候密封膠。此工序需由熟練專業技工來操作。3.2.11.2 打膠前應認真清除和擦凈注膠部位（預留膠槽內）的浮灰、油污、待基層干燥后進行施作，膠縫應順直，寬窄一致，與基層粘接牢固，確保成型美觀。3.2.12 土建部門拆除腳手架前，將窗扇按規格安裝調試完畢，鋁窗框、扇安裝及調試必須符合安裝牢

13、固可靠、關閉嚴密，周邊間隙均勻，開關靈活自如等使用要求，安裝位置、開啟方向，必須符合設計要求。表面擦拭干凈。3.2.13 地彈簧座的安裝：根據地彈簧安裝位置，提前剔洞，將地彈簧放入剔好的洞內，用水泥砂漿固定。    地彈簧安裝質量必須保證：地彈簧座的上皮一定與室內裝飾地平面一致；地彈簧的轉軸軸線一定要與門框橫料的定位銷軸心線一致。3.2.14 安裝五金配件：待油漆工程結束后，再安裝五金配件，并保證安裝齊全使用靈活。3.2.15 安裝鋁合金紗門窗：.1  繃鐵砂（或鋼紗、鋁紗）、裁紗、壓條固定，其施工方法同鋼紗門窗的繃砂。.2 掛紗扇。

14、4質量標準4.1主控項目4.1.1 鋁合金門窗的品種、類型、規格尺寸、產品性能、開啟方向、安裝位置、防腐處理及填嵌、密封處理應符合設計要求和有關標準的規定。檢驗方法:觀察;尺量檢查;檢查產品質量合格證書、性能復驗檢測報告；檢查隱蔽工程驗收記錄。4.1.2 玻璃的品種、規格、顏色及附件質量應符合設計要求。檢驗方法：觀察、測量檢查；檢查進場驗收記錄、性能檢測報告和復驗檢測報告；4.1.3 鋁合金門窗框和副框（附加外框）安裝必須牢固，預埋件及錨固件的數量、位置、與框的連接方式必須符合設計要求。檢驗方法：手扳檢查；檢查隱蔽工程驗收記錄。4.1.4 鋁合金門窗扇必須安裝牢固，并應開關靈活，關閉嚴密、無倒

15、翹。推拉門窗扇必須有防脫落裝置。檢驗方法：觀察；開啟和關閉檢查；手扳檢查。4.1.5 鋁合金門窗配件的型號、規格、數量應符合設計要求，安裝牢固，位置正確，功能滿足使用要求。檢驗方法：觀察；開啟和關閉檢查；手扳檢查。4.2一般項目4.2.1 鋁合金門窗外觀表面應潔凈、平整、光滑、色澤一致、無銹蝕。大面應無劃痕、擦傷及碰傷。密封膠表面平整光滑、厚度均勻。檢驗方法：觀察。4.2.2 鋁合金門窗扇啟閉力應不大于80N。檢驗方法：用測力計檢查。4.2.3 門窗框與墻體之間的安裝縫隙應填嵌飽滿，填塞材料和方法符合設計要求，并采用墻邊防水密封膠密封。密封表面應平整、光滑、順直、無裂紋。檢驗方法：觀察；輕敲門

16、窗框檢查；檢查隱蔽工程驗收記錄。4.2.4 門窗框、扇鑲嵌的密封膠條和密封毛條應裝配完好，交角處連接平整可靠，不得脫槽。檢驗方法：觀察；開啟和關閉檢查。4.2.5 有排水孔的門窗，排水孔應暢通，其尺寸、位置和數量應符合設計要求。檢驗方法：觀察。4.2.6 鋁合金門窗安裝的允許偏差和檢驗方法應符合表5.2.6的規定。表4.2.6 鋁合金門窗安裝的允許偏差和檢驗方法 （mm）項次項 目允許偏差檢 驗 方 法1門窗槽口寬度、高度門20002.0鋼卷尺 量內口20003.0窗15001.515002.02門窗槽口對角線長度差門30003.0鋼卷尺 量內角30004.0窗20002.520003.53門

17、窗框正、側面垂直度2.5用垂直檢測尺檢查門窗框水平度2.0用1m水平尺和塞尺檢查4門窗橫框標高5.0用鋼直尺檢查與基準線比較5門窗豎向偏離中心5.0用鋼直尺檢查與垂直線比較6框與扇搭接量平開窗±1.0用深度尺或鋼直尺檢查門、推拉窗±2.07同樘門窗相鄰扇的橫端角高度差2.0用拉線和鋼直尺檢查8地彈簧門門扇對口縫或扇與框之間豎、橫縫留縫限值2.04.0用楔形塞尺檢查9門扇與地面間隙留縫限值3.07.010門扇對口縫關閉時平整2.0用深度尺檢查5施工注意事項5.1 門窗框錨固5.1.1 片間距不得大于500mm，四周離邊角150mm，鎖位上必須設連接件，連接件應伸出鋁框并錨固于

18、墻體。5.1.2 錨固固定片連接件應采用鍍鋅的金屬件，其厚度不小于1.5mm，寬度不小于25mm，鋁門框埋入地面以下應為2050mm。5.1.3 當墻體為混凝土時，則門窗框的連接件與墻體固定。當為磚墻時，框四周連接件端部開叉，用高強度水泥砂漿嵌入墻體內，埋入深度不小于50mm，離墻體邊大于500mm。5.2 門窗推拉或關閉困難防治措施5.2.1 推拉窗軌道不直應予更換，窗框下冒頭應校正后方能安裝，窗扇左右兩側頂角要有防止脫軌跳槽的裝置，限位裝置應使窗扇抬高或推拉時不脫軌，使窗框與窗扇配合恰當，滑輪組件調整在一直線上，做到輪子滾動靈活。5.2.2 滑撐應保持上下一條垂直線，連接牢固；滑槽變形、滑

19、塊脫落均進行修復或重新更換，合頁軸保持在同一垂直線上，鋁梃嵌玻璃可采用三個合頁。5.2.3 門窗扇四角的節點連接必須堅固，平面穩定不晃動。5.2. 4 玻璃地彈簧門門扇安裝通過調試門軸來保證門扇關閉嚴密，間隙均勻，開關靈活，自動定位準確。5.3 窗下口或窗立面防滲漏措施5.3.1 鋁合金門窗框同墻體應作彈性連接，框外側應留設5mm×8mm的槽口，防止水泥砂漿同鋁合金窗框直接接觸，槽口內注密封膠至槽口齊平，注膠前應仔細清除砂漿顆粒、木屑及浮灰，保證密封膠粘結牢固，注膠應自下而上連續進行，注膠后應檢查是否遺漏、脫膠、粘結不牢等情況。5.3.2 合理選料，下冒頭的阻水邊不低于25mm。5.

20、3.3 安裝窗框時，要注意下冒頭的水平度稍微外傾斜，避免倒泛水。5.3.4 推拉窗下滑槽距兩端頭約80mm處理開設排水孔，排水孔尺寸宜為4mm×30mm，間距為500mm600mm。5.3.5 門窗框同墻體連接處內外均填嵌防水密封膠，確保填嵌密實。5.3.6 鑲嵌玻璃的密封橡膠條要根據周長再適當放長20mm，使其呈自由狀態，切不可拉緊，毛刷條長度要到位。5.3.7 窗框與飾面交接處不密實部位注一層硅酮密封膠，安裝框時，窗框圖與結構間的間隙應及時填塞密實。5.3.8 框扇構件鑲接點處要滿涂防滲硅膠。5.3.9 組合門窗的豎向和橫向組合桿件，不得采用平面同平面組合的做法，應采用套搭搭接形

21、成曲面組合，搭接長度應大于10mm，連接處應用密封膠作可靠的密封處理。5.3.10 盡量減少外露的連接螺釘，如有外露連接螺釘時，應用密封材料來掩蓋密封。5.4 鋁合金門窗采用多組組合時，應注意拼裝質量，接縫應平整，拼樘框扇不劈楞，不竄角；鋁合金方通上端頭采用密封膠封堵，避免方通內積水。6成品保護6.1 鋁合金門窗應分類存放在室內，下邊應墊起、墊平，分規格碼放整齊，防止變形。6.2 鋁合金門窗安裝應遵照先濕后干的工藝程序，即在墻面濕作業完成后，再進行鋁合金安裝，加強成品保護教育，施工中不得踩踏、碰撞、劃傷門窗框，應嚴防用硬物清理鋁合金表面的污物。6.3 門窗保護膜要封閉好，再進行安裝；安裝過程，

22、要貼防護膠帶，以防污染；安裝后及時將門框兩側及下檻用木板條捆綁好，防止碰撞損壞。 6.4 若采用中性水泥砂漿或豆石混凝土堵縫時，堵后應及時將水泥砂漿刷凈。防止砂漿固化后不易清理，并損壞表面氧化膜。鋁合金門窗在堵縫以前應對與水泥砂漿接觸面進行涂刷防腐劑進行防腐處理。 6.5 抹灰前應將鋁合金門窗用塑料薄膜包扎或粘貼保護起來，在門窗安裝前以及室內外濕作業未完成以前，不能破壞塑料薄膜。防止砂漿對其面層的侵蝕。6.6 鋁合金門窗的保護膜應在交工前再撕去，要輕撕、且不可用鏟刀鏟，防止將其表面劃傷，影響美觀。鋁合金門窗表面如有膠狀物時，應使用棉絲沾專用溶劑擦試干凈，如發現局部劃痕、掉色，可用小毛刷沾染同鋁

23、材顏色的油漆進行涂染。6.7 應采取措施，防止焊接作業時的電焊火花損壞周圍的鋁合金型材、玻璃等材料。6.8 嚴禁在安裝好的鋁合金門窗上安放腳手架，懸掛重物。經常出入的門洞口，應及時保護好門框，嚴禁施工人員踩踏或擦撞鋁合金門窗。所有推拉門的下框及料臺口進出部位的窗下框均需釘制木盒（或U型硬質塑料扣蓋）防護，防止門窗框損壞。6.9 建立嚴格的成品保護制度。7 安全環保措施7.1加強對作業人員的安全、環境意識教育，嚴格遵守公司關于環境、職業健康、安全作業指導書的有關規定。7.2 安裝用的梯子應牢固可靠，不應缺檔，梯子放置不應過陡，其與地面夾角以600為宜。7.3 材料要堆放平穩。工具要隨手放入工具袋

24、內。上下傳遞工具時，不得拋擲。7.4 機電器具應安裝觸電保護器，以確保施工人員安全。7.5 經常檢查錘把是否松動，電焊機、電鉆是否漏電。7.6 將有噪音的工種安排日間操作，夜間施工盡量合理安排無噪音工種；8 質量記錄8.1鋁合金門窗產品合格證、材料檢驗報告8.2外墻鋁合金門窗抗風壓、空氣滲透和雨水滲透三項性能檢測報告8.3材料合格證或產品質量證明、試驗報告8.4材料及門窗進場驗收記錄8.5隱蔽工程質量驗收記錄8.6施工記錄8.7檢驗批質量驗收記錄8.7分項分部工程質量驗收記錄41 隱 蔽 工 程 驗 收 記 錄.裝.訂.線.深施記11工程名稱分項工程名稱建設單位設計單位施工單位檢查內容施工依據

25、質 量 情 況資料核查情況(質量合格證、試驗報告等)驗收意見：監理單位及驗收人簽字：施工單位： 項目經理：施工員：質量員：深圳市建設局監制深圳市城建檔案館印制171 鋁合金門窗安裝分項工程質量檢驗評定表.裝.訂.線.工程名稱: 部位: 深施質-48保證項目項 目質量情況1門窗及附件質量必須符合設計要求和有關規定。2安裝位置，開啟方向必須符合設計要求。3門窗安裝必須牢固，預埋鐵件的數量、位置，埋設連接方法及防腐處理必須符合設計要求。4基本項目項次項 目質 量 情 況等 級123456789101門窗扇安裝2門窗附件安裝3門窗框與墻體間隙填嵌4門窗外觀質量允許偏差項目項次項 目允許偏差限值（mm）

26、實測值（mm）123456789101門窗槽口對邊尺寸之差2000（mm）±22000（mm）±32平開窗窗扇與框搭接寬度差13同樘門窗相鄰扇橫端角高度差24推拉窗門窗啟開啟力限值面積1.540N面積1.560N5門窗扇與框或相鄰扇立邊平行度26彈簧門窗門窗對口縫或框與扇間立、橫扇留縫限值2-47開框與地面間隙留縫限值2-78門窗對口縫關閉時平整29門窗框（含拼樘料）正側面垂直度210門窗框（含拼樘料）的水平度1.511門窗橫框標高512雙層門窗內外框、挺（含拼樘料）中心距4檢查結果保證項目基本項目檢查 項，其中優良 項，優良率 %允許偏差項目實測 項，其中合格 點，合格率 %評定等級項目經理：核定等級質檢員：工 長：班 組 長：監理工程師代表：年 月 日 深圳市建設局監制 深圳市城建檔案館印制144-1 金屬門窗安裝 分項工程檢驗批質量驗收記錄(1).裝.訂.線.建飾施質-7.1/2單位工程名稱驗收部位施工單位專業工長(班組長)項目經理施
