1、 廣西農墾糖業集團昌菱制糖有限公司170T/H流化床鍋爐煮爐方案批 準： 審 核： 編 寫： 2012年1月31日目 錄1、前言22、編制依據33、煮爐目的34、煮爐前應具備的條件35、煮爐范圍和系統介紹36、煮爐工藝和控制項目47、煮爐合格標準68、注意事項69、各單位分工61、前言廣西農墾糖業集團昌菱制糖有限公司鍋爐車間170t/h流化床鍋爐，是無錫華光鍋爐有限公司循環流化床鍋爐XG-170/3.82-M。根據電力建設施工及驗收技術規范的規定，對新安裝9.8MPa以下的汽包爐除銹蝕嚴重者外，一般可不進行酸洗，只進行堿煮爐，為此制定本煮爐方案。2、編制依據2.1 火力發電廠基本建設工程啟動及

2、竣工驗收規程（1996年版）2.2 火電工程啟動調試工作規定2.3 火電機組達標投產考核標準（2006年版）2.4 電廠建設施工及驗收技術規范鍋爐篇（1996年版）2.5 火電工程調整試運質量檢驗及評定標準（1996年版）2.6 火電施工質量檢驗及評定標準鍋爐篇（1996年版）2.7 火力發電廠鍋爐化學清洗導則2.8 制造廠、設計院提供的系統設備圖紙、設備說明書、計算數據匯總表。2.9 鍋爐系統其它制造商有關系統及設備資料3、煮爐目的目的是為了清除鍋爐制造、運輸、保管及安裝過程中形成的鐵銹，油污及其它臟物，保持爐水清潔、蒸汽品質優良，并使其煮爐后，金屬表面形成一層磷化保護膜，以增加金屬抗蝕性。

3、4、煮爐前應具備的條件4.1鍋爐整體水壓試驗合格，各汽水取樣裝置完善并沖洗合格。4.2貯水、供水量能滿足鍋爐堿煮的要求。4.3給水管道安裝完畢，沖洗合格。4.4鍋爐上水及排水暢通，溝道清理干凈，蓋板齊全。4.5現場照明充足，通訊設施齊全。4.6取樣冷卻器冷卻水充足，各取樣閥應掛牌、標記清楚。4.7運行人員經考試合格進入現場，化驗人員熟悉取樣系統、操作規程與試驗方法。4.8汽包平臺設值班人員監督汽包液位,防止汽包液位過高堿液進入過熱器。4.9烘爐工作結束，爐墻含水率小于2.5%。4.10現場應設有化驗站，以便進行化學分析。4.11鍋爐運轉員應熟悉煮爐過程，運行控制室應掛汽包升壓曲線圖。5、煮爐范

4、圍和系統介紹5.1煮爐范圍省煤器、汽包水側、對流管束、下降管、上下聯箱、水冷壁5.2煮爐系統整個煮爐系統分為二個循環組，即水冷壁與汽包為一個循環組（水冷壁循環組），省煤器與汽包為一個循環組（省煤器循環組）。各組之間是依靠自然循環，即：水冷壁循環組： 汽包 下降管 下聯箱 水冷壁 上聯箱 汽包省煤器循環組： 汽包 省煤器再循環 省煤器 汽包6、煮爐工藝和控制項目 6.1煮爐工藝：汽包檢查 水沖洗 堿煮 水沖洗 清理檢查 汽包檢查：煮爐前應打開汽包檢查并拆出汽水分離器（煮爐后才裝是因為怕著爐時腐蝕它（壁薄），了解銹蝕、臟污程度，確定煮爐時的加藥量，并且在煮爐后比較煮爐效果。煮爐加藥量藥品名稱加藥量

5、（kg/m3 H2O）第一類鍋爐第二類鍋爐NaOH2334Na3PO4·12H2O2323注：藥品按100的純度計算，鍋爐煮爐容積 100m3。 水沖洗：目的檢查系統和水泵試轉，沖洗回路內部污物直至排水澄清。 堿煮 .1加藥方式：用專設的加藥泵或將溶解后的藥液泵入汽包內，泵入口或出口要加裝濾網。 .2堿煮爐升壓控制： 加藥完畢后，即可開始煮爐，各類煮爐的程序如下表順序煮爐升壓程序煮爐時間第一類鍋爐第二類鍋爐1加藥332升壓到0.30.4MPa333在0.30.4Mpa，負荷為額定出力的510下煮爐，并熱緊螺絲12124降壓并排污（排污量為1015）115升壓到1.01.5Mpa，負荷

6、為額定出力的510下煮爐8126降壓到0.30.4Mpa下進行排污（排污量為1020）227升壓到2.02.5Mpa，負荷為額定出力的510下煮爐8128保持2.02.5Mpa壓力下進行多次排污換水，直到運行標準堿度，同時投入連排16169共計5361 水沖洗 堿煮結束后，保持汽包壓力2.02.5Mpa進行多次排污換水，直到運行標準堿度（即出入口堿度大致相同為止），停爐。當爐水溫度降至7080時，全部放盡。 清理檢查 煮爐正式結束后，打開上下汽包人孔門和下聯箱清除堆積物，鑒定煮爐效果。6.2控制項目程序監督項目時間（分）控制要求汽包檢查油垢、銹斑了解煮爐前銹蝕、臟污程度水沖洗透明度30目視澄清

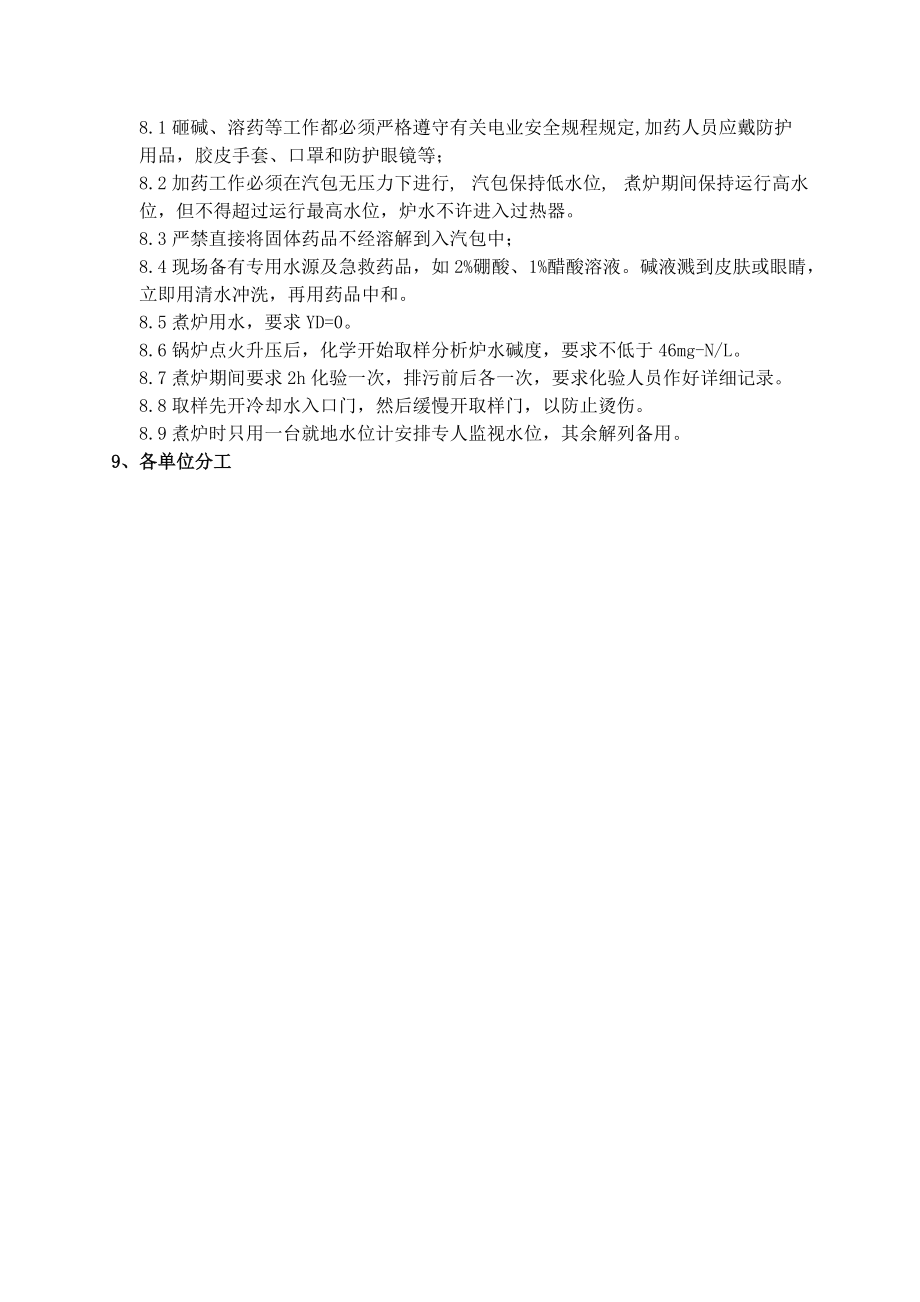

7、堿煮堿濃度、汽包壓力120堿濃度不小于45mg-N/L、汽包壓力按上表所述控制水沖洗堿濃度、PH60堿濃度出入口基本相同（一般小于0.5mg-N/L），PH8.5清理檢查油垢、銹斑汽包、集箱內壁無油垢；擦去附著物后，金屬表面應無銹斑7、煮爐合格標準 7.1汽包、集箱內壁無油垢； 7.2擦去附著物后，金屬表面應無銹斑。8、注意事項8.1砸堿、溶藥等工作都必須嚴格遵守有關電業安全規程規定,加藥人員應戴防護用品，膠皮手套、口罩和防護眼鏡等；8.2加藥工作必須在汽包無壓力下進行, 汽包保持低水位, 煮爐期間保持運行高水位，但不得超過運行最高水位，爐水不許進入過熱器。8.3嚴禁直接將固體藥品不經溶解到入汽包中；8.4現場備有專用水源及急救藥品，如2%硼酸、1%醋酸溶液。堿液濺到皮膚或眼睛，立即用清水沖洗，再用藥品中和。8.5煮爐用水，要求YD=0。8.6鍋爐點火升壓后，化學開始取樣分析爐水堿度，要求不
