1、上海康恒-煙臺垃圾發電鍋爐燃氣高能脈沖除灰裝置使用維護說明書BLH-377/325-40北京百利和能源環保工程技術有限公司2012年11月一、脈沖吹灰器的技術原理： 乙炔、空氣混合在一定的比例（爆炸極限）范圍時，經點火存在爆炸性。乙炔和空氣經乙炔、空氣輸入單元進入混合裝置及脈沖罐，混合氣體在混合裝置中經高頻點火，在脈沖罐內爆燃，體積急劇膨脹，產生高溫、高速的氣流，經噴嘴進入爐內，并以沖擊動能、聲能、熱能形式釋放能量，經受熱面管束、爐墻多次反射彌漫整個待除灰表面，使積灰松弛、脫落，從而達到除灰的目的。二、脈沖吹灰器作用機理1、機械沖擊作用：混合氣體經點火爆炸后，體積瞬間發生急劇膨脹，產生極高的速

2、度。經噴嘴進入爐內，以沖擊波和高速氣流的形式作用于受熱面部件表面上，使積灰脫落飛揚；同時受熱面管子產生振動，使附著管子表面的灰層破裂、脫落，其作用類似于機械振打，但其效果遠比機械振打好，作用時間極短（毫秒級），對受熱面無任何損壞。 2、熱清洗作用：混合氣體在脈沖罐中爆燃瞬間產生高溫、高速氣流。當高溫、高速氣流從噴嘴射向積灰層時，使積灰層軟化，粘結強度降低。在高速氣流吹掃下，灰層破碎脫落。對燃油鍋爐和余熱爐的粘結性積灰尤為有效。3、聲波輻射作用：當爆燃氣體進入爐內時，產生極大的聲響，是能量以聲能釋放的體現。聲能以輻射狀向爐內各個方向傳播。通過聲能的作用，使這些區域中的煙氣和粉塵顆粒產生振蕩，由于

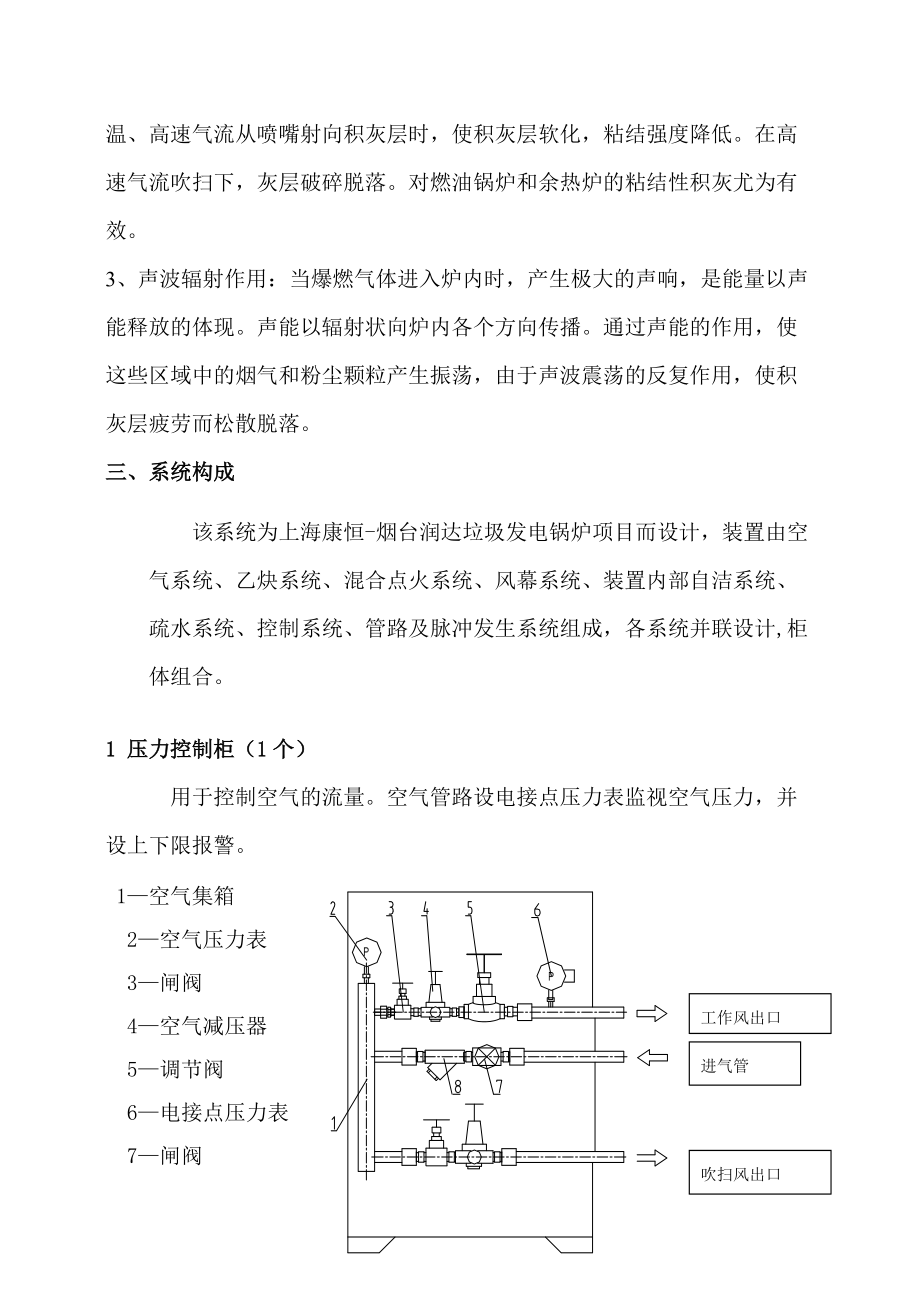

3、聲波震蕩的反復作用，使積灰層疲勞而松散脫落。三、系統構成 該系統為上海康恒-煙臺潤達垃圾發電鍋爐項目而設計，裝置由空氣系統、乙炔系統、混合點火系統、風幕系統、裝置內部自潔系統、疏水系統、控制系統、管路及脈沖發生系統組成，各系統并聯設計,柜體組合。1 壓力控制柜（1個） 用于控制空氣的流量?？諝夤苈吩O(shè)電接點壓力表監視空氣壓力，并設上下限報警。1空氣集箱2空氣壓力表工作風出口383閘閥4空氣減壓器進氣管385調節閥6電接點壓力表吹掃風出口387閘閥8過濾器2 燃氣分配柜（1個）本臺鍋爐設計1個機柜，用于各個分路乙炔的流量控制和分配。乙炔出氣口251電接點壓力表 2總氣源來管乙炔出氣口253球閥4對

4、絲5過濾器乙炔出氣口256乙炔總閥 7乙炔分配集箱乙炔進氣口258乙炔減壓閥9支路出口管總路設有電接點壓力表、球閥、過濾器、乙炔總閥。電接點壓力表監視乙炔壓力，并設上下限報警。支路設有球閥、乙炔流量控制器。乙炔流量控制器有效而精確的控制各分路的乙炔流量。3混合點火柜（20個）本臺鍋爐共設計20個混合點火柜，每一柜體設計1套混合點火系統，連接相應的脈沖發生單元，具有分路開/閉、混合點火、吹掃、防反沖等功能。脈沖分路開/閉：每一支路設空氣和乙炔電磁閥?；旌宵c火罐：混合氣體在其內部進行混合和點火，混合點火罐內部具有防回火結構，不會產生回火現象。點火器：采用進口點火器，保證點火成功率，并且保證長期穩定

5、運行。裝置內部自潔：能夠消除吹灰器運行過程中所產生的積水和煙道返進吹灰器管路的積灰對吹灰器的不良影響，每一支路設常開空氣電磁閥。流量調節：混合點火罐各空氣和乙炔支路設有線性流量調節閥，可更精確的調節混配比。反沖和阻火：每一支路的空氣、乙炔設有止回閥，起到保護其前面各部件不受反向沖擊的作用。1點火罐2混合罐3匯線盒4過濾器5球閥6乙炔壓力表7乙炔分配閥8針型閥9過濾器10調節閥11工作風電磁閥12升降式止回閥13吹掃風電磁閥14升降式止回閥15高能點火器16點火塞4脈沖發生系統由脈沖罐和脈沖噴口等組成40套脈沖發生系統，40套脈沖發生系統全部帶有風幕裝置。5系統監測及報警裝置的各部分都裝設數據顯

6、示、監測及報警，能夠快速診斷和排除裝置的故障。乙炔壓力監測和壓力高低限報警，提醒運行人員注意。 6吹灰裝置控制系統裝置設計一臺PLC程序控制柜，留有DCS接口見控制裝置使用說明書。7 氣源系統7.1壓縮空氣作為工作風以及吹掃風由用戶壓縮空氣罐提供，為保證設備正常運行壓力范圍在0.4-0.8MPa，風幕風由風機提供，風機必須保證常開以避免設備腐蝕。工作風每小時需要50N,吹掃風每小時需要100N，所以空氣耗量總的需提供180 N/h。7.2乙炔氣由零米處乙炔站的乙炔瓶提供。四、乙炔站管理(1)儲存乙炔瓶（乙炔站），應遵守下列規定：1、乙炔站乙炔氣的存儲量不得超過4瓶（匯流排連接），指公稱容積為4

7、0L的乙炔瓶，下同；2、乙炔氣的儲存量超過4瓶時，應用非燃燒體或難燃燒體隔離出單獨的儲存間，其中一面應為固定墻壁；乙炔氣的儲存量超240m3(相當40瓶)時，應建造耐火等級不低于二級的儲瓶倉庫，與建筑物的防火間距不應小于10m，否則應以防火墻隔開；3、乙炔站或儲存間，應避免陽光直射，并應避開放射性射線源，與明火或散發火花地點的距離不得小于15m；4、乙炔站和儲存?zhèn)}庫儲存間應有良好的通風、降溫等設施、不得有地溝、暗道和底部通風孔，并且嚴禁任何管線穿過；5、乙炔站和儲存間應有專人管理，并設置“乙炔危險”“嚴禁煙火”的標志；6、空瓶與實瓶應分開、整齊放置，并有明顯示標志；7、嚴禁與氧氣瓶、氯氣瓶及易

8、燃物品同室儲存；8、乙炔瓶儲存時，應保持直立位置，且應有防止傾倒的措施；9、乙炔瓶不得儲存在地下室或半地下室內。(2)使用乙炔瓶，應遵守下列規定：1、使用前，應對鋼印標記、顏色標記及安全狀況進行檢查，凡是不符合規定的乙炔瓶不準使用；2、乙炔瓶的放置地點，不得靠近熱源和電器設備，與明火的距離不得小于15m；3、乙炔瓶使用時，必須直立，并應采取措施防止傾倒，嚴禁臥放使用；4、乙炔瓶嚴禁放置在通風不良或有放射性射線源的場所使用；5、乙炔瓶嚴禁敲擊、碰撞，嚴禁在瓶體上引弧，嚴禁將乙炔瓶放置在電絕緣體上使用；6、應采取措施防止乙炔瓶受曝曬或受烘烤，嚴禁用40以上的熱水或其他熱源對乙炔瓶進行加熱；7、瓶閥

9、出口處必須配置專用的減壓器和回火防止器。正常使用，減壓器指示的放氣壓力不得超過0.15Mpa，乙炔站采用4只乙炔瓶匯流供氣；8、乙炔瓶使用過程中，開閉乙炔瓶瓶閥的專用搬手，應始終裝在閥上；9、乙炔瓶使用過程中，發現泄漏要及時處理，嚴禁在泄漏的情況下使用；10、乙炔瓶內氣體嚴禁用盡，必須留有不低于0.05Mpa的剩余壓力。五、設備運行參數1、乙炔站乙炔供氣壓力：序 號項 目技 術 參 數1標準乙炔瓶4瓶匯流供氣2乙炔減壓器出口壓力0.13-0.15Mpa（4個減壓器壓力調節一致）3匯流排乙炔表壓力0.13-0.15MPa2、燃氣分配柜乙炔壓力：序 號項 目技 術 參 數1進氣壓力0.13-0.1

10、5MPa2各支路乙炔減壓器壓力0.1-0.12MPa3電接點壓力表低限設置0.03MPa4電接點壓力表高限設置0.15MPa3、空氣壓力柜空氣壓力：序 號項 目技 術 參 數1氣源壓力0.4-0.8MPa2工作風管路壓力0.06-0.08MPa3吹掃風管路壓力0.1-0.2MPa4電接點壓力表低限設置0.02MPa5電接點壓力表高限設置0.12MPa4、混合點火柜乙炔及空氣壓力：序 號項 目技 術 參 數1乙炔壓力0.06-0.12MPa2工作風空氣壓力0.06-0.08MPa5、程序控制柜參數設置：序 號項 目技 術 參 數1系統啟動延時5秒2空氣吹掃延時5秒3循環間隔5秒4循環次數建議設置

11、為1-2次5乙炔充氣時間10-16秒六、裝置的調試1空載調試按控制柜使用說明書的“無輸出”狀態下，進行模擬運行檢查?？刂乒δ芴幱凇笆謩印睜顟B(tài)時，操作相應按鈕，檢查空氣電磁閥、乙炔電磁閥、點火器的工作情況。處于“自動”狀態時可檢查單臺自動和聯合循環運行情況。2 負載吹灰：按“程控裝置使用說明書”的各項功能進行操作。七、操作運行操作運行按“程控裝置使用說明書”。八、注意事項及維修與保養1、吹灰器應由專人管理和運行。2、該裝置應在鍋爐引風機運行時工作。3、積水和污物，打開混合點火器下面的排污閥，放出積水和污物。4、火花塞積碳，定期擰下火花塞清除兩極間的積灰。5、定期解開電磁閥，清理電磁閥的積灰，然后

12、裝好電磁閥。6、混合點火柜內乙炔進氣管孔積碳，定期擰出清理小孔的積灰。7、裝置在使用過程中，應該關牢所有的門孔。8、鍋爐檢修時，先關閉控制柜電源和乙炔氣源總閥。9、乙炔的使用瓶全部打開，要求備用瓶與使用瓶分離放置。10、設備運行一段時間后，由于壓縮空氣壓力的波動，致使壓力柜中工作風原參數發生變動，應注意調整壓力柜中工作風管路減壓閥，修正工作風壓力參數。賣方免責聲明：在脈沖吹灰器安裝完畢投入使用的前三個月，由于管路焊接難免有焊渣殘留于管路中，影響電磁閥的正常工作。l 必須高度重視在吹灰器運行過程中，現場逐個檢查吹灰設備的工作情況是否有異常，如有點火罐發熱冒煙等現象應及時處理！（處理方法參見下表）

13、l 必須每隔15天清理一次乙炔電磁閥膜片、空氣工作風電磁閥膜片、空氣吹掃風電磁閥膜片、火花塞等維護工作！l 每天運行前必須檢查燃氣分配柜中各支路乙炔壓力是否正常，以及空氣壓力柜中工作風壓力和吹掃風壓力是否正常！（如壓力參數有偏差應及時修正）l 每天運行前必須對壓力控制柜中的排污閥進行排污，對各個混合點火柜中點火罐下的手動排污閥進行手動排污！如果廠方運行或檢修人員未按照以上原則操作或使用脈沖吹灰器而造成設備故障或損壞，我公司概不負責！ 特此聲明！ 北京百利和能源環保工程技術有限公司九、燃氣脈沖吹灰器常見問題及處理辦法 問題原因分析處理辦法聲音小1、乙炔流量小調整乙炔流量2、空氣流量大調整空氣流量3、混合點火罐孔堵塞清理4、乙炔供氣壓力不足更換氣瓶積碳嚴重1、充氣時間不合理調整充氣時間2、乙炔供氣壓力不足更換氣瓶3、混合比例不對調節空氣調節閥4、逆止閥損壞更換逆止閥5、電磁閥膜片積碳清理電磁閥膜片積碳不運行1、控制柜是否在
