1、上海市質量技術監督局 發布2008-11-1實施2008-5-28發布公共場所空調通風系統運行衛生要求Hygienic requirements for the operation of central ventilation and air conditioning systems in public placesDB31/ 4052008DB上海市地方標準ICSC 50備案號：前 言本標準第4章為強制性條款，其余技術內容為推薦性。本標準由上海市衛生局提出。本標準由上海市疾病預防控制標準化技術委員會歸口。本標準起草單位：上海市疾病預防控制中心、上海市衛生局衛生監督所、上海空調風管清洗協會、上

2、海聲康環境科技有限公司。本標準主要起草人：張勝年、徐天強、蘇瑾、吳立明、李竹、王頻、袁善慶、周利紅。本標準參加起草人：郭常義、仲偉鑒、吳世達、莫偉文、韓康康、張昀、楊燕。本標準于2008年5月首次發布。引 言隨著社會的發展,空調通風系統在建筑物中的應用日益普及。為保障人群健康，結合上海城市建筑物空調通風系統的實際情況，并借鑒國內外相關標準，特制定本標準。本標準中的衛生標準值參考了旅店業衛生標準（GB 9663）、文化娛樂場所衛生標準（GB 9664）、理發店、美容店衛生標準（GB 9666）、游泳場所衛生標準（GB 9667）、體育館衛生標準（GB 9668）、圖書館、博物館、美術館、展覽館衛

3、生標準（GB 9669）、商場（店）、書店衛生標準（GB 9670）、醫院候診室衛生標準（GB 9671）、公共交通等候室衛生標準（GB 9672）、飯館（餐廳）衛生標準（GB 16153）、室內空氣質量標準（GB/T 18883）、公共建筑節能設計標準（GB 50189）、公共場所集中空調通風系統衛生規范（衛生部，衛監督發 200658號）等技術文件。本標準中的衛生要求參考了空調通風系統運行管理規范（GB 50365）、一般通風用空氣過濾器性能試驗方法（JG/T 22-1999）、美國暖通空調系統的評估、清洗和修復（NADCA ACR）、德國空調通風系統衛生標準（VDI 6022）、英國通風

4、系統內部清潔度（HVCA TR/19）、日本厚生省空調通風系統維持管理以及清掃等相關技術的要求等技術文件。本標準中的試驗方法參考了公共場所集中空調通風系統衛生規范（衛生部，衛監督發 200658號）、公共場所集中空調通風系統衛生學評價規范（衛生部，衛監督發 200658號）等技術文件。 公共場所空調通風系統運行衛生要求1 范圍本標準規定了空調通風系統的衛生指標、衛生要求及其檢驗方法和檢驗規則。本標準適用于公共場所的空調通風系統，其他相關場所可參照執行。2 規范性引用文件下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適

5、用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。GB 5749 生活飲用水衛生標準GB 15982-1995 醫院消毒衛生標準GB/T 16803 采暖、通風、空調、凈化設備術語GB/T 17220-1998 公共場所衛生監測技術規范GB/T 18204.24-2000 公共場所空氣中二氧化碳測定方法GB/T 18883-2002 室內空氣質量標準 附錄A 室內空氣監測技術3 術語和定義本標準除采用GB/T 16803 中的定義外，還采用下列術語和定義。3.1 空調通風系統 central ventilation

6、and air conditioning systems通過應用空氣調節和通風技術，對空氣進行處理、輸送、分配，并控制其參數的所有設備、管道及附件、儀器儀表的總和。包括集中式空調通風系統和半集中式空調通風系統。4 衛生指標及衛生要求4.1 衛生指標空調通風系統的衛生指標見表1、表2；當不能直接測定新風量，可在室內人員聚集量達到空調通風系統設計負荷80%及以上，且停留時間達一小時及以上時，測定室內CO2濃度，室內CO2濃度值應符合表3要求。表1 空調通風系統衛生標準值項目標準值風管內表面積塵量（g/m2） 20 真菌總數 （cfu/cm2） 100 送風PM10（mg/m3） 0.08 細菌總數

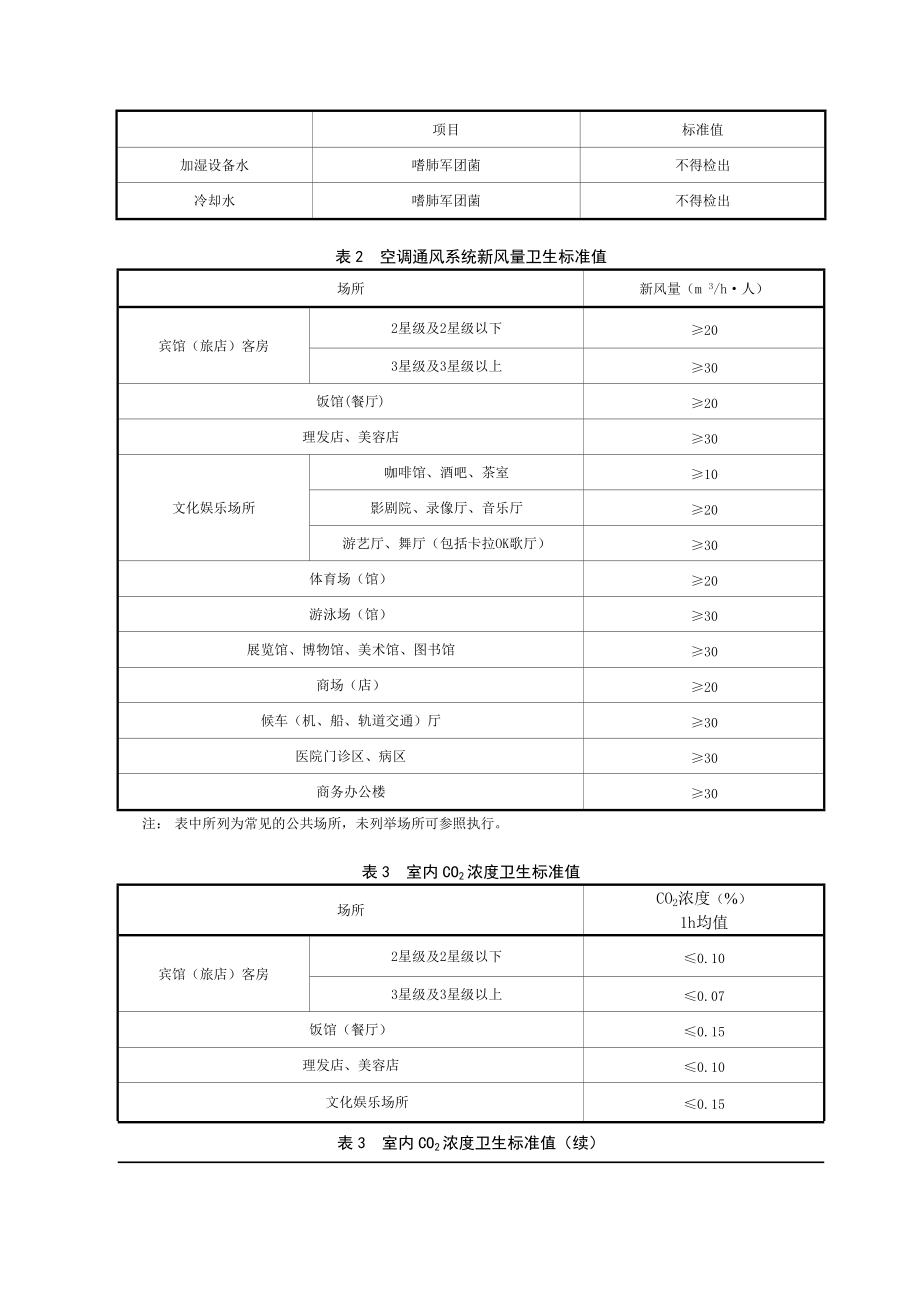

7、（cfu/m3） 500 真菌總數（cfu/m3） 500 -溶血性鏈球菌等致病微生物不得檢出表1 空調通風系統衛生標準值（續）項目標準值加濕設備水嗜肺軍團菌不得檢出冷卻水嗜肺軍團菌不得檢出表2 空調通風系統新風量衛生標準值場所新風量（m 3/h人）賓館（旅店）客房2星級及2星級以下203星級及3星級以上30飯館(餐廳)20理發店、美容店30文化娛樂場所咖啡館、酒吧、茶室10影劇院、錄像廳、音樂廳20游藝廳、舞廳（包括卡拉OK歌廳）30體育場（館）20游泳場（館）30展覽館、博物館、美術館、圖書館30商場（店）20候車（機、船、軌道交通）廳30醫院門診區、病區30商務辦公樓30注： 表中所列為

8、常見的公共場所，未列舉場所可參照執行。表3 室內CO2濃度衛生標準值場所CO2濃度（%）1h均值賓館（旅店）客房2星級及2星級以下0.103星級及3星級以上0.07飯館（餐廳）0.15理發店、美容店0.10文化娛樂場所0.15表3 室內CO2濃度衛生標準值（續）場所CO2濃度（%）1h均值體育場（館）、游泳場（館）0.15展覽館0.15博物館、美術館、圖書館0.10商場（店）0.15候車（機、船、軌道交通）廳0.15醫院門診區、病區0.10商務辦公樓0.10注： 表中所列為常見的公共場所，未列舉場所可參照執行。4.2 衛生要求4.2.1 一般要求4.2.1.1 經營者應根據公共場所法規、國家標

9、準和本標準的要求，制定本單位空調通風系統運行衛生管理制度、清洗防護制度及操作手冊，并建立健全空調通風系統管理檔案。檔案至少包括以下內容： 空調通風系統竣工及改擴建圖紙； 維護(修)記錄； 現場檢查記錄； 衛生學檢測結果； 清洗記錄； 故障或事故記錄； 其他特殊情況的記錄。4.2.1.2 醫院內的傳染病區及有特殊潔凈要求區域的空調通風系統應獨立設置，不得與其他系統連通。對于醫院內的空調通風系統，在實施清洗等維護工作時需增加消毒步驟，以確保系統除滿足本標準第4章的要求外，同時符合GB15982-1995中的要求。4.2.2 運行要求空調通風系統中易引起室內空氣污染的部位或部件的衛生要求見表4。表4

10、 空調通風系統中易引起室內空氣污染的部位或部件的衛生要求部位或部件衛生要求新風新風口保持清潔，無明顯污染源配件設置設置防鼠格柵，設置防雨罩、防雨百葉窗等防水配件新風來源通過風管直接采自室外非空氣污染區空調機房保持清潔、干燥，不得存放無關物品過濾器終阻力不得超過初阻力的兩倍冷卻（加熱）盤管不得出現積塵和霉斑表4 空調通風系統中易引起室內空氣污染的部位或部件的衛生要求（續）部位或部件衛生要求凝結水盤和排水管冷凝水管水封不得漏水排水管保持通暢，無積水凝結水盤無漏水、腐蝕、結垢、積塵和霉斑加濕（除濕）設備水源符合GB 5749中的要求設備不得出現結垢、積塵和霉斑風管管體保持完好無損檢修口能正常開啟和使

11、用回風管風機盤管與空調房間的回風口應用風管連接送風口、回風口和排風口設置防鼠格柵，風口及周邊區域不得出現積塵、潮濕、霉斑或滴水現象，保持周邊區域清潔冷卻塔內部保持清潔，做好過濾、緩蝕、阻垢、殺菌和滅藻(除藻)等日常性水處理工作4.2.3 防護及環保要求清洗或更換過濾器(網)及其他部件時， 做好個人職業防護，避免損害操作者健康； 防止清洗或更換過程污染室內環境； 妥善處理廢棄物，避免對環境造成二次污染。5 試驗方法5.1 衛生指標檢測方法5.1.1 風管內表面積塵量積塵量的采樣及檢驗方法見本標準附錄A。5.1.2 風管內表面真菌總數積塵中真菌總數的采樣及檢驗方法見本標準附錄B。5.1.3 送風中

12、可吸入顆粒物（PM10）送風中可吸入顆粒物（PM10）的采樣及檢驗方法見本標準附錄C。5.1.4 送風中微生物送風中微生物的采樣及檢驗方法見本標準附錄D。5.1.5 冷卻水、加濕設備水中嗜肺軍團菌冷卻水、加濕設備水中嗜肺軍團菌的采樣及檢驗方法見本標準附錄E。5.1.6 新風量新風量的采樣及檢驗方法見本標準附錄F。5.1.7 二氧化碳二氧化碳的布點及采樣方法按GB/T 17220-1998和GB/T 18883-2002附錄A中的要求執行，檢驗方法按GB/T 18204.24-2000執行。5.2 衛生要求檢查方法5.2.1 一般要求一般要求的檢查方法為查閱文檔。5.2.2 運行要求運行要求的檢

13、查方法為現場目測。5.2.3 防護及環保要求防護及環保要求的檢查方法為查看防護設備配置與文檔。6 檢驗規則6.1 抽樣方案6.1.1 抽樣原則本標準4.1中所列的檢測項目實行機組抽樣檢測，抽樣應具有隨機性、代表性和可行性。本標準4.2中所列的檢查項目要求全系統覆蓋檢查。6.1.2 空調通風系統（機組）抽樣量抽樣應覆蓋不同類型的系統。類型不同的系統以套為單位分別計算抽樣量，所謂一套系統是指一臺新風處理機組或空氣處理機組和與之配套的風管、附件。每類系統的抽樣比例如下： 30套以下的抽樣比例為20%30%，至少抽一套； 30套至100套的抽樣比例為10%20%； 100套以上的抽樣比例為5%10%，

14、至少抽10套。6.2 檢查項目6.2.1 全項檢查以下三種情況按本標準第4章開展全項檢查： 新建、改建、擴建的空調通風系統首次運行之前； 空調通風系統停用半年及以上再次運行之前； 空調通風系統投入運行后每兩年進行一次全項檢查，其中僅配置過濾網的空調通風系統，應每年對風管內表面污染情況進行檢測。6.2.2 日常運行檢查空調通風系統日常運行過程中，經營者按本標準的要求進行定期自檢或清洗，部分部位或部件的自檢清洗頻率至少滿足表5的要求。表5 空調通風系統中部分部位或部件的自檢清洗周期部位或部件周期月檢查清洗過濾網13過濾器36冷卻（加熱）盤管3凝結水盤集中式3半集中式6加濕設備6冷卻塔126.3 判

15、定規則6.3.1 凡在檢查過程中發現衛生指標不符合本標準4.1的要求，即判定為該場所的空調通風系統不合格。應對空調通風系統進行更換維護或清洗和消毒，待檢測合格后，方可運行。6.3.2 凡在檢查過程中發現衛生要求不符合本標準4.2的要求，應查明原因，及時進行清洗、更換、維修等維護工作。附錄A （資料性附錄）風管內表面積塵量檢驗方法A.1 原理采集風管內表面規定面積的全部積塵，以稱重方法得出風管內表面單位面積的積塵量，表示風管清洗后的清潔程度或空調風管的污染程度。A.2 器材A.2.1 采樣面積為50 cm2或100 cm2A.2.2 無紡布或其它不易失重的材料A.2.3 密封袋A.2.4 采樣工

16、具或設備A.2.5 天平，精度0.0001 gA.2.6 一次性塑料手套A.3 風管清洗后的清潔程度檢驗步驟A.3.1 采樣時間采樣應在風管清洗后的七日內進行。A.3.2 采樣位置每套空調通風系統在主風管（新風管、送風管、回風管）上至少布設三個代表性檢測斷面，每個檢測斷面可布設一至兩個采樣點，采樣點的總數不少于五個，檢測斷面應盡量布設在直線風管上。其中，300 m以內的風管，每50 m直線風管不少于一個檢測斷面；超過300 m的風管，每100 m直線風管不少于一個檢測斷面。采樣點應設在風管底面上。A.3.3 采樣及實驗室分析A.3.3.1 將采樣用的材料放在105 C恒溫箱內干燥2 h再放入干

17、燥器內冷卻4 h后，或直接放入干燥器中存放24 h后，放入密封袋用天平稱量出初重。A.3.3.2 現場采樣時，將采樣面積內風管內壁上的殘留灰塵全部取出。A.3.3.3 將采樣后的積塵樣品放回原密封袋中保管，并進行編號。A.3.3.4 將樣品按A.處理、稱量，得出終重。A.3.3.5 將各采樣點的積塵樣品終重與初重之差作為各采樣點的殘留灰塵重量。A.3.3.6 根據每個采樣點殘留灰塵重量和采樣面積換算成每平方米風管內表面的殘留灰塵量。A.3.3.7 取各個采樣點殘留灰塵量的平均值作為風管清潔程度的判定指標，結果以g/m2表示。A.4 風管污染程度的檢驗步驟A.4.1 采樣位置每套空調通風系統在主

18、風管（新風管、送風管、回風管）的采樣位置按；如果無法在主風管采樣時，可抽取全部送風口的5%10%且不少于五個作為采樣點。A.4.2 采樣及實驗室分析A.4.2.1 在主風管采樣時將維修孔、清潔孔打開或現場開孔。A.4.2.2 在送風口采樣時將風口拆下。A.4.2.3 其他采樣及實驗室分析方法按。附錄B （資料性附錄）風管內表面真菌總數的檢驗方法B.1 采樣B.1.1 采樣位置：應與本標準所規定的積塵量采樣點處于同一斷面，至少五個采樣點。B.1.2 采樣方式：積塵量較多時，使用采樣面積為100 cm2的采樣框，用已消毒的鏟具將采樣框內灰塵鏟至無菌容器中；積塵量少無法用鏟具收集時，使用采樣面積為5

19、0 cm2的采樣框，用無菌棉簽沾適量無菌生理鹽水，擦拭采樣框內的風管內表面。 B.2 樣品檢測將鏟具鏟得的積塵樣品無菌操作稱取1 g，或者擦拭過積塵的棉簽，經無菌操作加入到0.01% Tween-80水溶液中，做10倍梯級稀釋，取適宜稀釋度1 ml傾注至兩個平行平皿。28 1 培養三至五天，觀察結果。B.3 培養與計數B.3.1 沙氏（Sabourands agar）瓊脂培養基成分：蛋白胨 10 g 葡萄糖 40 g 瓊脂 20 g 蒸餾水 1000 ml制法：將蛋白胨、葡萄糖溶于蒸餾水中，校正pH值為5.56.0，加入瓊脂，115 15 min滅菌備用。B.3.2 培養方法將傾注平皿正置，放

20、于28 1 孵育培養箱培養三至五天，觀察并記錄結果。B.3.3 菌落計數B.3.3.1 作平皿計數時，應選取菌落數在10個100個范圍之間的平皿。可用眼睛直接觀察，必要時用放大鏡檢查，以防遺漏。在記下平行平皿生長的真菌數后，求出同稀釋度的平均菌落數，供下一步計算時應用。B.3.3.2 在計數時，若其中一個平皿有較大片狀菌落生長時，則不宜采用，而應以無片狀菌落生長的平皿作為該稀釋度的平均菌落數；若片狀菌落未生長到平皿的一半，而其余一半中菌落數分布又很均勻，則可將菌落分布均勻的半個平皿計數后乘2以代表全皿菌落數，然后再求出平均菌落數。B.3.3.3 檢驗結果以cfu/cm2為單位報告。將上一步求得

21、的平均菌落數（cfu/皿）乘以稀釋倍數再除以采樣面積即為檢驗結果。B.3.4 菌落計數的報告菌落數在100以內時按實有數報告；大于100時，采用兩位有效數字，在兩位有效數字后面的數值，以四舍五入方法計算。附錄C （資料性附錄）送風中可吸入顆粒物檢測方法C.1 儀器C.1.1 PM10檢測儀器為便攜式直讀儀器。C.1.1.1 檢測儀器顆粒物捕集特性應滿足Da50=(10 0.5) mm，sg=1.5 0.1的要求。Da50 儀器捕集效率為50%時所對應的顆粒物空氣動力學直徑sg 儀器捕集效率的幾何標準差C.1.1.2 檢測儀器測定的重現性誤差：平均相對標準差小于7%。C.1.1.3 檢測儀器與稱

22、重法比較，總不確定度（ROU）不應大于25%。ROU=b+2MVC式中：b 重量法與儀器法配對測定PM10結果相對誤差的算術平均值MVC 儀器法測定PM10結果之間相對誤差的幾何平均值C.1.1.4 儀器測定范圍0.01 mg/m310 mg/m3。C.1.1.5 檢測儀器示值不是質量濃度的，須給出符合要求的質量濃度轉換系數(K)值。C.1.2 儀器使用前，應按儀器說明書要求進行檢驗與標定。C.2 檢測點布置C.2.1 每套空調通風系統抽取風口總數的5%10%，且不少于五個。C.2.2 檢測點在送風口散流器下風方向15 cm20 cm處，根據檢測點數量采用對角線或梅花式均勻布置。C.2.3 送

23、風口面積小于0.1 m2的設置三個檢測點，送風口面積在0.1 m2以上的設置五個檢測點。C.3 檢測時間與頻次C.3.1 檢測應在空調通風系統正常運轉條件下進行。C.3.2 每個檢測點檢測三次。C.3.3 每個數據測定時間根據送風中PM10濃度、儀器靈敏度、儀器測定范圍確定。C.4 檢測數據處理C.4.1 對于非質量濃度示值的測定值，按儀器說明書要求將每次檢測示值轉換為質量濃度。C = R K式中：C 質量濃度，mg/m3R 儀器有效示值（扣除本底值、基底值等后的示值）K 儀器的質量濃度轉換系數C.4.2 送風口送風中PM10濃度的計算第k個送風口的送風中PM10濃度（Cak）按下式計算：式中

24、：Cij 第j個測點、第i次檢測值n 測點個數C.4.3 送風中PM10濃度的計算一個系統（a）的送風中PM10濃度（Ca）按該系統全部檢測的送風口PM10濃度（Cak）的算術平均值給出。附錄D （資料性附錄）送風中微生物檢驗方法D.1 送風中細菌總數D.1.1 原理用儀器法采集空調通風系統送風中的細菌，計數在營養瓊脂培養基上經35 37 、48 h培養所形成的菌落數，以每立方米空氣中菌落形成單位（cfu/m3）報告。D.1.2 方法與要求D.1.2.1 采樣點：每套空調通風系統抽取風口總數的5%10%，且不少于五個。采樣點一般設在距送風口下風方向15 cm20 cm處。D.1.2.2 采樣環

25、境條件：采樣時空調通風系統必須在正常運轉條件下，并關閉門窗一小時以上，盡量減少人員活動幅度與頻率，記錄室內人員數量、溫濕度與天氣狀況等。D.1.2.3 采樣方法：以無菌操作，使用空氣撞擊式采樣器采集。D.1.3 培養D.1.3.1 營養瓊脂培養基成分：蛋白胨 10 g 氯化鈉 5 g 肉膏 5 g 瓊脂 20 g 蒸餾水 1000 ml制法：將蛋白胨、氯化鈉、肉膏溶于蒸餾水中，校正pH值為7.27.6，加入瓊脂，121 20 min滅菌備用。D.1.3.2 方法：將采集細菌后的營養瓊脂平皿置35 37 培養48 h，計數菌落數，記錄結果并換算成cfu/m3。D.2 送風中真菌總數D.2.1 原

26、理 用儀器法采集空調通風系統送風中的真菌，計數在沙氏瓊脂培養基上經28 、三至五天培養所形成的菌落數，以每立方米空氣中菌落形成單位（cfu/m3）報告。D.2.2 方法與要求D.2.2.1 采樣點：每套空調通風系統抽取風口總數的5%10%，且不少于五個。采樣點一般設在距送風口下風方向15 cm20 cm處。D.2.2.2 采樣環境條件：采樣時空調通風系統必須在正常運轉條件下，并關閉門窗一小時以上，盡量減少人員活動幅度與頻率，記錄室內裝修狀況、人員數量、溫濕度與天氣狀況等。D.2.2.3 采樣方法：以無菌操作，使用空氣撞擊式采樣器采集。D.2.3 培養D.2.3.1 沙氏（Sabourands

27、agar）瓊脂培養基成分：蛋白胨 10 g 葡萄糖 40 g 瓊脂 20 g 蒸餾水 1000 ml制法：將蛋白胨、葡萄糖溶于蒸餾水中，校正pH值為5.56.0，加入瓊脂，115 15 min滅菌備用。D.2.3.2 方法：將采集真菌后的沙氏瓊脂培養基平皿置28 1 培養三至五天，觀察并記錄結果，換算成cfu/m3。D.3 送風中-溶血性鏈球菌D.3.1 原理用儀器法采集空調通風系統送風中的b-溶血性鏈球菌，經35 37 ，24 h48 h培養，在血平皿平板上形成典型菌落的為b-溶血性鏈球菌。以每立方米空氣中菌落形成單位（cfu/m3）報告。D.3.2 方法與要求D.3.2.1 采樣點：每套空

28、調通風系統抽取風口總數的5%10%，且不少于五個。采樣點一般設在距送風口下風方向15 cm20 cm處。D.3.2.2 采樣環境條件：采樣時空調通風系統必須在正常運轉條件下，并關閉門窗一小時以上，盡量減少人員活動幅度與頻率，記錄室內人員數量。D.3.3 培養 D.3.3.1 血瓊脂平板成分：蛋白胨 10 g 氯化鈉 5 g 肉膏 5 g 瓊脂 20 g 脫纖維羊血 510 ml 蒸餾水 1000 ml制法：將蛋白胨、氯化鈉、肉膏加熱溶化于蒸餾水中，校正pH值為7.47.6，加入瓊脂，121 20 min滅菌。待冷卻至50 左右，以無菌操作加入脫纖維羊血，搖勻傾皿。D.3.3.2 方法：采樣后的

29、血瓊脂平板在35 37 下培養24 h48 h。D.3.4 結果觀察培養后，在血平皿平板上形成呈灰白色，表面突起直徑0.5 mm0.7 mm的細小菌落，菌落透明或半透明，表面光滑有乳光；鏡檢為革藍氏陽性無芽孢球菌，圓形或卵圓形，呈鏈狀排列，鏈長視培養與操作條件的影響可短可長，可為四到八個細胞至幾十個細胞；菌落周圍有明顯的2 mm4 mm界限分明、完全透明的無色溶血環。符合上述特征的菌落為b-溶血性鏈球菌。附錄E （資料性附錄）冷卻水、加濕設備水中嗜肺軍團菌檢驗方法E.1 原理待測水樣經過濾膜或離心濃縮后，一部分樣品經酸處理與熱處理，以減少雜菌生長，一部分樣品不作處理。將上述處理與未處理樣品分別

30、接種BCYE瓊脂平板并進行培養，生成典型菌落并經生化培養和血清學實驗鑒定確認則判定為嗜肺軍團菌。E.2 主要儀器設備E.2.1 平皿：90 mmE.2.2 培養箱：35 37 E.2.3 紫外燈：波長360 nm2 nmE.2.4 濾膜濾器E.2.5 濾膜：孔徑0.22 m0.45 mE.2.6 蠕動泵E.2.7 離心機E.2.8 渦旋振蕩器E.2.9 普通光學顯微鏡、熒光顯微鏡、體式鏡E.2.10 水浴箱E.3 采樣E.3.1 采樣點：每套空調通風系統至少應抽取一個冷卻塔，每個冷卻塔采集一件樣品；如有加濕設備，也至少抽取一個，每個加濕設備采集一件樣品。E.3.2 采樣容器：可選擇玻璃瓶或聚乙

31、烯瓶，沉積物與軟泥需用廣口瓶，容器均需螺口或磨口，用前滅菌。E.3.3 采樣量：每個采樣點依無菌操作取水樣或沉積物、軟泥等樣品約200 ml。E.3.4 中和：經氯或臭氧等消毒的樣品，采樣容器滅菌前加入硫代硫酸鈉溶液以中和樣品中的氧化物。E.3.5 樣品運輸與貯存：樣品最好兩天內送達實驗室，不必冷凍，但要避光和防止受熱，室溫下貯存不得超過15天。E.4 樣品處理E.4.1 沉淀或離心：如有雜質可靜置沉淀或1000 r/min離心1 min去除。E.4.2 過濾：將經沉淀或離心的樣品通過孔徑0.22 m0.45 m濾膜過濾，取下濾膜置于15 ml滅菌水中，充分洗脫，備用。E.4.3 熱處理：取1

32、 ml洗脫樣品置50 水浴加熱30 min。E.4.4 酸處理：取5 ml洗脫樣品，調pH至2.2，輕輕搖勻，放置5 min。E.5 接種與培養取E4.2洗脫樣品、E4.3 熱處理樣品及E4.4 酸處理樣品各0.1 ml，分別接種GVPC平板。將接種平板靜置于CO2培養箱中，溫度為35 37 ，CO2濃度為2.5%。無CO2培養箱可采用燭缸培養法。觀察到有培養物生成時，反轉平板，孵育10天，注意保濕。E.6 結果觀察軍團菌生長緩慢，易被其它菌掩蓋，需每天在體式鏡上觀察。軍團菌的菌落顏色多樣，通常呈白色、灰色、藍色或紫色，也能顯深褐色、灰綠色、深紅色；菌落整齊，表面光滑，呈典型毛玻璃狀，在紫外燈

33、下，有熒光。E.7 菌落驗證從每一個平皿上挑取兩個可疑菌落，接種BCYE和L-半胱氨酸缺失的BCYE瓊脂平板，35 37 培養兩天，凡在BCYE瓊脂平板上生長而在L-半胱氨酸缺失的BCYE瓊脂平板不生長的則為軍團菌菌落。E.8 嗜肺軍團菌型別的確定應進行生化培養與血清學實驗確定嗜肺軍團菌。生化培養：氧化酶陰性或弱陽性，硝酸鹽還原陰性，尿素酶陰性，明膠液化陽性，水解馬尿酸。血清學實驗：用嗜肺軍團菌診斷血清進行分型。附錄F （資料性附錄）新風量檢測方法F.1 原理在集中空調通風系統處于正常運行或規定的工況條件下，通過測量新風管某一斷面的面積及該斷面的平均風速，計算出該斷面的新風量。如果一套系統有多

34、個新風管，每個新風管均要測定風量，全部新風管風量之和即為該套系統的總新風量（m3/h），根據系統服務區域內的人數，便可得出新風量結果（m3/h人）。F.2 主要儀器F.2.1 皮托管法F.2.1.1 標準皮托管：Kp=0.990.01，或S型皮托管 Kp=0.840.01。F.2.1.2 微壓計：精確度應不低于2%，最小讀數應不大于1 Pa。F.2.1.3 水銀玻璃溫度計或電阻溫度計：最小讀數應不大于1 C。F.2.2 風速計法F.2.2.1 熱電風速儀：最小讀數應不大于0.1 m/s。F.2.2.2 水銀玻璃溫度計或電阻溫度計：最小讀數應不大于1 C。F.3 檢測斷面和測點F.3.1 檢測斷面F.3.1.1 若新風管服務相同功能的區域，則在新風總管或者支管上設置至少一個部位的檢測斷面。若新風支管服務不同功能區域，則在每類區域的新風主支管上設置至少一個部位的檢測斷面。F.3.1.2 應選在氣流平穩的直管段，避開彎頭和斷面急劇變化的部位。測量斷面的下游方向距離（Ld）大于五倍當量直徑（D），上游方向距離（Lu）大于2D。如無法實現，也應盡量達到Ld大于等于2D，Lu大于等于D/2，并相應增加斷面上的測點數。對矩形風管，其當量直徑D2AB/（AB），式中A、
