1、中聯混凝土攪拌站一、高效率的攪拌主機主機配置國內著名品牌珠海SICOMA公司生產的雙臥軸強制式攪拌主機。 多攪刀設計，獨特的攪拌角度，攪拌迅速、均勻，生產率高； 攪拌性能優良，可攪拌干硬性、半干硬性、塑性及各種配比的混凝土； 采用高耐磨的高鉻高鉬合金襯板和攪刀，使用壽命長； 軸端密封采用獨特的氣壓密封專利技術，有效防止砂漿泄漏； 自動潤滑系統，確保攪拌系統持續長久運行； 水通過噴射方式進入攪拌主機，使水更快與拌料混合，且清洗更徹底； 特殊設計的攪拌軸保護箍圈，既可防止粘軸，又可延長攪拌機的壽命； 雙重卸料方式，可手動控制，安全可靠； 液壓開門機構可根據需要調整卸料門開度，有效防止成品料進入攪拌

2、車時外溢。二、高品質的配料機 粗、精稱量，稱量精度高； 性能優良的稱重傳感器，稱量準確、穩定； 主要配套件采用國內外知名品牌，可靠性高； 整體結構合理，剛度強且美觀； 輸送平穩，保證正常供料； 可同時稱量4種骨料，計量時間短，效率高； 皮帶機頭部設有擋料罩，有效防止灑料； 尾部設有螺桿張緊裝置，可隨時調整皮帶的張緊度，方便快捷； 在砂倉及砂秤斗的側壁，均裝有振動器，利于快速稱量和快速卸料。三、高穩定性的斜皮帶機 封閉式輸送，防塵防落料，環保性好； 雙邊走臺，維護檢修方便； 尼龍內芯皮帶（NN200），可有效保證物料穩定輸送和皮帶的使用壽命。 跑偏自動報警和拉繩式急停開關，運行更安全； 槽形前傾

3、托輥，自動調心，防止跑偏； 墜重式張緊，無須經常調整； 灑落物料集中收集，方便清掃； 天藍色玻璃鋼防雨棚，美觀大方。四、高精度的稱量系統 稱量、控制、信號轉換元件選用世界知名品牌，高精度的傳感器、進口微機控制，各種物料單獨稱量（或累計稱量），性能穩定，計量準確； 針對粉料輸送專門設計的螺旋輸送機，變螺距設計的葉片，輸送效率高。WAM公司的氣動蝶閥，密封嚴密，動作可靠；水及液體外加劑均為粗、精稱量方式，稱量精度高。五、高可靠性的電控系統    先進的工控計算機+PLC+顯示儀表控制模式，下位PLC執行信號采樣和輸出控制，上位工控計算機動態顯示生產流程和生產管理，儀表

4、輔助顯示各秤配料數據。可實現全自動、手動控制，操作簡單、界面友好、可靠性高、擴展靈活。 專有稱重技術，保證計量系統的精度和可靠性； 監控界面直觀，清晰、準確模擬現場工作流程； 方便的校秤管理，采用數字校秤技術、通過上位機的校秤界面，直觀、簡單的校準計量秤； 落差自動跟蹤、補償修正；      在線修改配料數據、實時修正水配比； 系統故障實時報警、提示； 生產數據管理，創建數據庫，隨時查詢、統計生產數據； 報表打印管理，可實時打印當罐、當車報表或查詢、統計生產數據報表； 粉倉料位管理，自動計算各粉倉粉料消耗、實時顯示當前粉倉料位； 采用世界知名的

5、法國施耐德低壓控制元件； 可選配網絡擴展系統，實現生產管理資源共享及遠程監控、設備維護。六、高標準的環保性能 粉塵排放達歐洲標準，獲俄羅斯GOST認證； 所有粉狀物料，從上料、配料、計量、加料到攪拌出料都在密閉狀態下進行，攪拌機蓋、水泥計量倉、粉煤灰計量倉的排塵管均與除塵器相連，除塵器選用國際著名品牌WAM公司專門生產的攪拌用除塵器，采用負壓除塵，使投料時產生的灰塵完全進入除塵器而不向周圍擴散，除塵效果好； 骨料中間倉襯板采用特殊耐磨橡膠材料，噪音小；倉門雙重密封，防塵效果好； 所有傳動系統均采用進口或國內品牌減速機，運行平穩，噪音低； 全封閉的攪拌主樓及皮帶輸送結構，極大地降低了粉塵和噪聲對

6、環境的污染。七、個性化的設計能夠按客戶的具體條件和要求（比如場地大小、產量大小、環保要求、結構外觀等），進行個性化的設計。型 號 技術參數HZS120 / 2HZS120 / 2×HZS120HZS120T/ 2HZS120T理論生產率 （m3/h）120 / 2´120 / 2´1205035/ 2´(5035)卸料高度 （m）44攪拌主機型號MAO3000/2000SDSHOMAO3000/2000SDSHO (高鐵專用)攪拌功率 （kW）2×372×45生產周期 （s）60145205進料容量 （L）30003000出料容量 （

7、L）20002000骨料粒徑 （mm）8080骨料倉容量（m3） （可選）25´4 25´4 粉料倉容量 （可選）200×4 200×4 配料站配料能力 （L/罐）32003200斜皮帶機輸送能力 （t/h）900900螺旋輸送機生產率 （t/h）9090裝機容量 （kW）210 / 420 / 420226 / 452 外型尺寸（長×寬） （m）53×26 / 53×41砂、石計量范圍及精度(03000)±2%(03000)±2%水泥計量范圍及精度 （kg）(01000)±1%(

8、01000)±1%粉煤灰計量范圍及精度(0500)±1%(0500)±1%水計量范圍及精度 （kg）(0450)±1%(0450)±1%外加劑計量范圍及精度(030)±1%(030)±1%備 注按國家標準，滿足動態精度的計量范圍從等于或大于滿量程的30%到滿量程以內；產品正常工作溫度：140；海拔2000m以下。攪拌主機1、優良的攪拌性能：攪拌主機采用SICOMA公司的雙臥軸強制式攪拌機。攪拌能力強，攪拌均勻、迅速，生產率高，骨料最大粒徑可達150mm。對于干硬性、塑性及各種配比的混凝土均能達到良好的攪拌效果

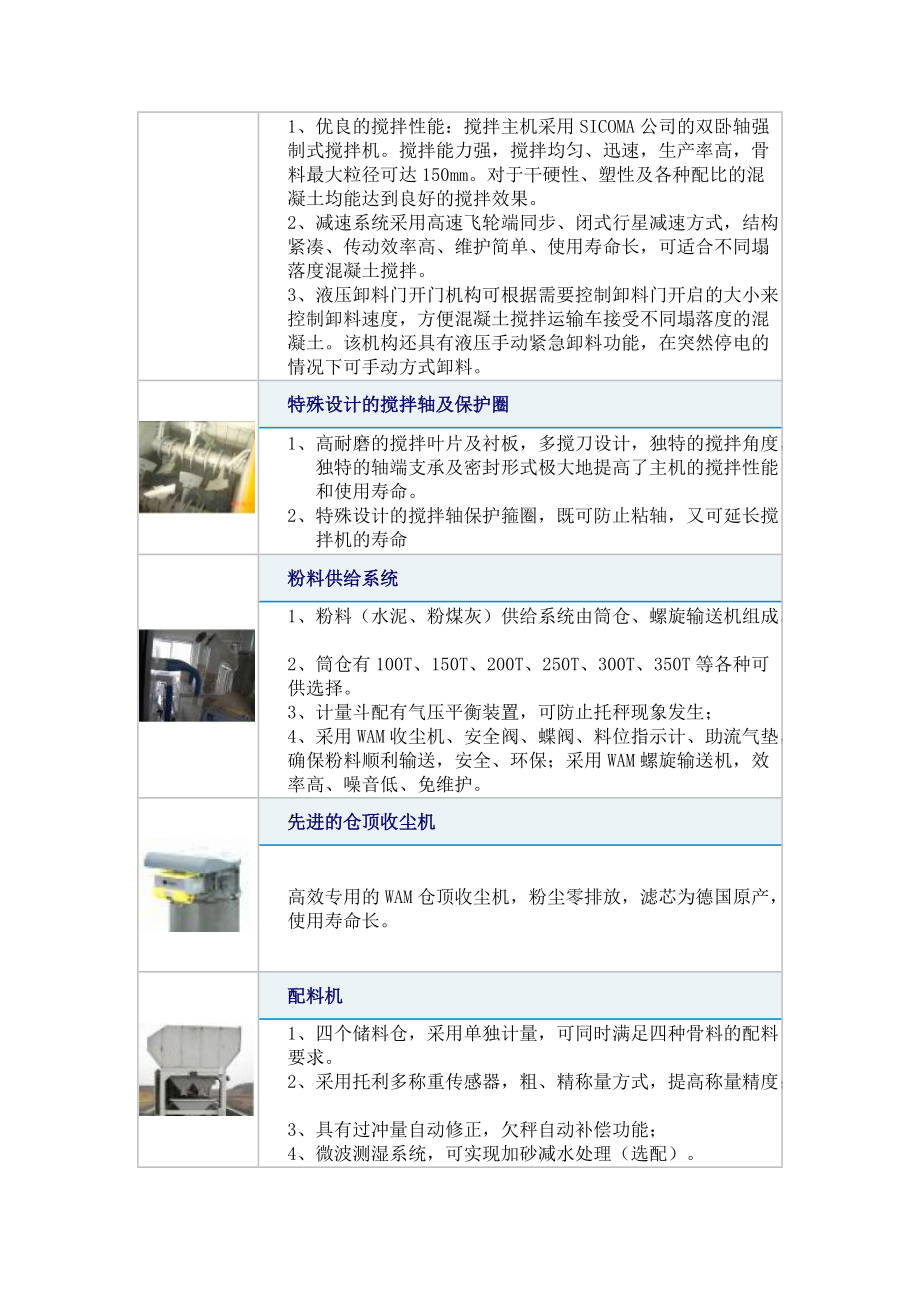

9、。2、減速系統采用高速飛輪端同步、閉式行星減速方式，結構緊湊、傳動效率高、維護簡單、使用壽命長，可適合不同塌落度混凝土攪拌。3、液壓卸料門開門機構可根據需要控制卸料門開啟的大小來控制卸料速度，方便混凝土攪拌運輸車接受不同塌落度的混凝土。該機構還具有液壓手動緊急卸料功能，在突然停電的情況下可手動方式卸料。特殊設計的攪拌軸及保護圈1、高耐磨的攪拌葉片及襯板，多攪刀設計，獨特的攪拌角度，獨特的軸端支承及密封形式極大地提高了主機的攪拌性能和使用壽命。2、特殊設計的攪拌軸保護箍圈，既可防止粘軸，又可延長攪拌機的壽命粉料供給系統1、粉料（水泥、粉煤灰）供給系統由筒倉、螺旋輸送機組成。2、筒倉有100T、1

10、50T、200T、250T、300T、350T等各種可供選擇。3、計量斗配有氣壓平衡裝置，可防止托秤現象發生；4、采用WAM收塵機、安全閥、蝶閥、料位指示計、助流氣墊，確保粉料順利輸送，安全、環保；采用WAM螺旋輸送機，效率高、噪音低、免維護。先進的倉頂收塵機高效專用的WAM倉頂收塵機，粉塵零排放，濾芯為德國原產，使用壽命長。配料機1、四個儲料倉，采用單獨計量，可同時滿足四種骨料的配料要求。 2、采用托利多稱重傳感器，粗、精稱量方式，提高稱量精度；3、具有過沖量自動修正，欠秤自動補償功能；4、微波測濕系統，可實現加砂減水處理（選配）。水及外加劑供給系統1、水及外加劑供給系統采用粗、精

11、稱方式，提高稱量精度； 2、外加劑系統設攪拌裝置保證外加劑混和均勻；3、外加劑(液)系統采用耐蝕泵，提高泵的使用壽命；4、設加壓水泵，配合主機多路噴水設計，全面均勻噴至骨料，提高攪拌效率。外加劑罐1、裝有耐腐蝕循環泵，有效防止外加劑結晶；2、規格齊全，有6m3 、8m3 、10m3 多種容積的儲液罐供選擇。斜皮帶機1、封閉式輸送，防塵防落料，環保性好；2、尼龍內芯皮帶（NN200），可有效保證物料穩定輸送和皮帶的使用壽命；3、小傾角輸送（18°）；4、采用減速機外掛式驅動，易維護。進口除塵器優秀的環保性能：所有的粉狀物料，從上料、配料、計量、加料到攪拌、出料都在密閉狀態下進行。樓裝式

12、攪拌站及全封閉結構的骨料皮帶輸送機，極大地降低了粉塵和噪聲對環境造成的污染。該機配備專門進口主機收塵機，配合獨特的中間骨料斗水霧除塵技術，使攪拌站主樓除塵效果更佳。氣動系統1、上海復盛或英格索蘭空壓機，排氣量1.5m3/min；2、配備多個儲氣罐，1個1.0m3、1個0.3m3、2個0.1m3；3、濟南華能氣動元件。 控制系統1、控制系統以WINDOWS為操作平臺，采用當前先進的工控機加PLC控制模式，采用多裕度設計。既可自動控制，也可半自動、手工操作，操作簡單，易于掌握。可動態顯示整個生產工藝過程；2、采用新型專用稱重模塊，全自動數字式顯示、傳輸，稱量精度提高，傳輸速度快、可靠性高

13、，易于維護和擴展功能；校秤簡單，無需操作人員調校儀表等硬件；該機系統具有自動跟蹤、修正落差功能；可以存儲、查詢、瀏覽、打印報表資料；可進行各種配料的適時修改，可以在線修改水的配比；可給出故障提示、報警；擴展網絡系統則可以使您實現資源共享以及遠程監控及維護。南方路機商品混凝土攪拌設備                    引領攪拌新概念

14、;            高效率/低能耗/全環保             南方路機在綜合多年生產水泥混凝土攪拌設備經驗的基礎上，而開發生產的商品混凝土攪拌設備，吸收了歐洲先進攪拌技術，并采用國內領先的雙計算機同步控制系統，從而奠定了南方路機高端的市場定位。        南方路機生產的混凝土攪拌設備廣泛適用于商品混凝土

15、攪拌、管樁、構件、水工、海工等混凝土集中攪拌場所，并根據不同的工藝要求及實際需要進行設計制造，使每一臺（套）設備具備鮮明的專業品質。        技術特點：        多種多樣的組合方式        核心技術優勢        綠色、環保、節能

16、0;  雙計算機同步控制系統        雙螺帶攪拌主機        JS6000型雙臥軸攪拌主機        輸送系統        濕混凝土清洗分離回收設備        一、   多種多樣的組合方式

17、;         主體結構：（單、雙）站、（單、雙）樓、船、半高塔式；          攪拌主機：（新型）雙螺帶攪拌主機、雙臥軸攪拌主機；          控制系統：（新型）雙機同步控制方式、經典型控制方式；          骨料輸送：（平、

18、人字、槽形）皮帶上料、提升斗上料；          粉料輸送：螺旋輸送、氣力輸送、風槽輸送；          物料計量：單獨計量、累加計量；          除塵系統：（布袋式、振動式、脈沖式）除塵器；          氣路系統：主

19、要元氣件采用國內外知名品牌；          附加系統：1、粉狀外加劑：葉輪給料器、螺旋式；                              2、廢混回收：砂石分離機；   &#

20、160;                          3、冰稱：用于水工混凝土攪拌設備；                     &#

21、160;        4、骨料篩分裝置：圓滾式、平板振動式。                   二、核心技術優勢         南方路機在混凝土攪拌樓制造的核心技術優勢在于對產品成本的工藝合理、性能穩定、整體外觀結構雄偉等方面的執著追求。樓頂設有大容量沙

22、、石貯料倉，整個混凝土生產從計量到攪拌、出料處于全封閉的環境中，在綠色環保方面有杰出的表現。適用于商品混凝土、大型工程項目施工及水泥構件制品生產等混凝土集中攪拌場所。        南方路機專業為高端客戶設計生產商品混凝土攪拌樓中的精品，能滿足客戶的生產需要以及個性化要求，并注重降低客戶的間接使用成本，達到為客戶持續增值的最終目的。         現在，已有數十套南方路機制造的商品混凝土攪拌樓在日夜服務于全國各地，并贏得廣泛

23、的贊譽。        三、綠色、環保、節能        11高質、節能、利廢人環保概念型混凝土攪拌樓（站），為綠色高性能混凝土生產提供強有力的保障。        12封閉式綠色環保砂石稱量輸送系統，最大限度地減少噪音對環境的污染。        13負壓式布袋脈沖除塵系統，

24、徹底解決混凝土生產中粉塵飛揚、環境污染等難題，有效節約能源，保護環境。        14濕混凝土分離回收設備，采取立體布置形成一套封閉的污水處理和砂、石料回收系統，使?jié){水、廢料全部回收重復使用，達到零排放，最大限度的減少環境污染，真正做到節能降耗，環保舒適地生產。                    商品混凝土系列攪拌設備的

25、主要技術參數(HLS系列和HZS系列商混主要技術參數)        1、HLS系列商品混凝土攪拌樓主要技術參數型號HLS60HLS90HLS120HLS180HLS240生產率(m3/h)6090120180240攪拌主機型號JS1000JS1500JS2000JS3000JS4000攪拌功率(kW)2×18.52×302×372×552×75出料容量(m3)11.5234骨料粒徑80100120150150上儲料容積120120200200200皮帶機輸

26、送能力(t/h)200300400500600稱量范圍及精度骨料2×1500±2%2×2000±2%2×2400±2%2×3600±2%2×4800±2%水泥600±1% 1000±1%1200±1%1800±1%2400±1%粉煤灰200±1% 300±1%400±1%600±1%800±1%水300±1% 500±1%600±1%8

27、00±1%1000±1%外加劑2×30±1%2×30±1% 2×50±1%2×50±1%2×50±1%總功率(kW)85117170210240卸料高度3.93.93.93.93.9           注：1、總功率不包含螺旋機的功率 2、料倉數可依要求而設計 3、以上參數有可能變動，以產品為準！      &#

28、160;   2、HZS系列商品混凝土攪拌站主要技術參數型號HZS60HZS90HZS120HZS180HZS240生產率(m3/h)6090120180240攪拌主機型號JS1000JS1500JS2000JS3000JS4000攪拌功率(kW)2×222×302×372×552×75出料容量(m3)11.5234骨料粒徑6080120150150配料倉倉容積(m3)3×133×133×134×204×20倉格數33344皮帶機輸送能力(t/h)20020

29、0300400600稱量范圍及精度骨料2500±2%3500±2%4500±2%6500±2%9000±2%水泥600±1% 900±1%1200±1%1800±1%2400±1%粉煤灰200±1% 300±1%400±1%600±1%800±1%水300±1% 400±1%600±1%800±1%1000±1%外加劑10±1%30±1%

30、 30±1%50±1%50±1%總功率(kW)82108127178220卸料高度3.83.83.83.83.8         注：1、總功率不包含螺旋機的功率 2、料倉數可依要求而設計 3、以上參數有可能變動，以產品為準！          四、雙計算機同步控制系統        南方路機混凝土攪拌

31、站 ( 樓 ) 控制系統， HZS(HLS) 系列混凝土攪拌站控制雙機同步控制系統，主要硬件由兩臺計算機、高性能的微電腦控制器、人機界面、高速高精度的稱重單元和國際著名低壓電器組成，結合自主研發的專業控制軟件實現混凝土生產的自動化控制。        一）、技術領先的雙計算機同步控制：        在混凝土攪拌站電控系統的故障率調查中，計算機故障排在第一位，一旦發生故障將造成停機、停產。雙機同步控制系統的兩臺計算機可同時也可單獨完成對

32、整個生產流程的控制和管理，當一臺計算機出現故障時，可以由另一臺計算機承擔控制任務，從而在不需要人工干預的情況下，自動保證系統能持續進行生產控制，將因計算機故障的停機率降到最低。        二）、高性能的硬件配置確保控制的穩定、可靠：        1 、 ADLINK 工業級計算機。        2 、高性能長壽命的 MITSUBISHI PLC ：超

33、高速的運行速度，基本指令 0.08 s ，平均無故障連續運行 30 萬小時。性能可靠。        3 、 MITSUBISHI 人機界面：全中文、寬視角、高速回應、性能可靠。        4 、 MITSUBISHI AD 模塊： 500 s 高速轉換， 1/20000 的分辨率。        5 、主要低壓電器采用 Schneider 、 ABB

34、、 Rmron 等世界知名品牌。        三）、完善的控制功能：        1 、軟件登陸和電子秤調校需要用戶密碼，有效的保證了重要生產數據的安全。        2 、全立體界面動畫模擬生產工況，實時顯示配料值、稱量值、誤差值等生產數據。        3 、可預先安

35、排生產任務單并可重新調整生產順序。        4 、自動根據批次產量和拌缸容量自動分配單罐產量。        5 、全中文快速校稱并具有自診斷和提示功能，提供在線使用幫助。        6 、自動調整落差并具有趨勢判斷功能、負值自動修正、零位自動跟蹤、按鍵去皮等。       &#

36、160;7 、欠稱自動補稱、超稱自動扣稱，各種物料的計量和卸料允差范圍皆單獨可調。        8 、提供骨料含水率修正窗口，方便增砂減水。        9 、水計量可隨時進行暫停和調整水配方。        10 、提供發貨單加載功能，用戶需要修改時可在辦公軟件完成發貨單表格設計，加載到控制系統即可使用。

37、    11 、數據管理系統方便用戶對生產數據進行查詢、瀏覽或?qū)⑵漭敵龅酱蛴C。        四）、操作簡單、維護方便：        1 、自動、半自動、手動三種工作方式使生產流程的控制更為自如，真正體現出控制方便。        2 、傻瓜化參數設定，所有生產經驗參數一鍵完成。

38、     3 、生產流程、卸料順序、攪拌時間計算方式可由用戶根據生產需要和操作習慣進行自定義。        4 、拌缸卸料門在有效行程內可任意調整關閉、半開、全開的位置，由系統自動控制。并提供手動開門定位功能，操作簡單、靈活、方便。        5 、全方位在線實時檢測設備生產狀態，并進行安全連鎖管制。若出現異常工況，可準確提示設備故障點提醒工作人員進行定位查看與檢修，實現故障定位排

39、除。        6 、傳統上一般都采用工業計算進行生產過程的控制，但因工業計算機配件和軟件的原因，一旦發生故障一般計算機維修人員都難以處理，給用戶的維護帶來了很大的困難和隱患，南方路機電控通過技術進步，降低了對計算機的性能要求，不但可以使用工業計算機而且可使用標準計算機完成控制功能，方便了用戶的維護和升級，可徹底解決用戶的后顧之憂。        五、雙螺帶攪拌主機

40、0;  一）、產品概況:        1、雙臥軸雙螺旋攪拌機以優良、高效率的攪拌，滿足生產各種配比混凝土的要求。        2、有JS1000D、JS1500D、JS2000D、JS3000D、JS4000D等各種機型，單主機就可配置組成 50240m3/h 的混凝土攪拌站（樓）。        3、適用于路面、橋梁、機場、城建等各

41、種預拌商品混凝土生產設備的混凝土攪拌。        二）、和易性最佳：        1、對于普通混凝土，雙螺帶攪拌主機只需20秒可達到均質攪拌；對于高性能混凝土，也只需40秒可達到均質攪拌。        2、雙螺帶攪拌主機實現了對高強度、高流動混凝土的復雜攪拌過程的高速化，具有絕對優勢的高速攪拌能力。    &#

42、160;   3、特別是在高標號混凝土拌和中，和易性最佳，是新型水泥混凝土攪拌主機的升級換代產品。        三）、性價比最高：        由于雙螺旋攪拌機出眾的攪拌效率，在挖掘攪拌站系統供料能力的條件下，不增加或增加極少成本，配同一規格攪拌機的攪拌站可提高 50的產能。        四）、自動潤滑系統： &

43、#160;      自動潤滑采用知名品牌通用于工程機械的集中系統，可靠的持續遞進注油，能夠保證軸端密封長期可靠。        五）、高壓清洗裝置：         高壓清洗裝置能將攪拌機內大部分粘附灰漿沖洗掉，大大減少人工清洗強度，清洗效率可達95。        雙螺帶攪拌主機與雙臥

44、軸攪拌主機相比：效率提高15%，節能20%，和易性最佳！        雙螺帶攪拌主機主要技術參數：   混凝土性能技術參數攪拌設備雙螺帶攪拌主機普通攪拌主機普通混凝土攪拌時間2040攪拌周期4572生產能力(1m3) m3/h8050生產能力(1.5m3)m3/h12075生產能力(2m3) m3/h160100生產能力(3m3) m3/h240150生產能力(4m3) m3/h320200高性能混凝土攪拌時間( s)40120攪拌周期80150生產能力(1m3) m3/h4

45、524生產能力(1.5m3) m3/h67.536生產能力(2m3) m3/h9048生產能力(3m3) m3/h13572生產能力(4m3) m3/h18096          六、JS6000型雙臥軸攪拌主機        攪拌臂采用流線形鑄鋼設計，沿軸向和徑向產生三維攪拌空間。高性能、高質量的六角型軸，具有最佳的抗扭和抗彎強度。耐磨襯板采用菱形互換型設計，減少了維修成本。特有的軸襯更適合于攪拌RCC混凝土。高壓旋轉清洗

46、裝置：高壓內部清理旋轉噴頭，噴頭里可產生一個角度，同時它的噴嘴還可在高壓的水作用下轉動，因而產生一個零度的噴嘴清洗作用效果，清洗效率高。        主要技術參數：   出料容積6000進料容積9600工作周期90電機功率4×55KW軸回轉數16最大骨料粒徑100/180mm進料充填系數04菱形弧襯板28mm攪拌臂布置60°(120°)攪拌軸距1490mm外形尺寸（長×寬×高）5300×3600×2936整機重量23.5t&

47、#160;         一）、       采用管道氣力輸送粉料裝置，具有布置限制小、結構緊湊、使用方便安全、能耗少、自動化程度度、可長期連續運行環境污染小等優點。        二）、       采用空氣輸送斜槽方式，具有結構簡單、重量輕、無運動部件、密封好、無噪音、能耗少等特點。

48、60;     三）、       封閉式砂石皮帶輸送系統，由軸裝式減速機驅動可換式摩擦片主動輪，而迷宮密封托輥具有啟動力距小、使用壽命長等優點，并選用優質輸送帶、設置安全保護裝置，確保設備能在各種惡劣環境下正常運轉。        七、濕混凝土清洗分離回收設備         分離設備剖析圖：

49、      電采用高級進口軸承密封好，外置布置解決密封難題，避免污水進入損壞；篩網、出料口均采用耐磨材料制作，延長設備的使用壽命；        底部采用無襯板技術，解決殼體的磨損問題；采用NGW減速機帶傳動能有效保護過載；漿水在攪拌器的作用下成沸騰狀以免沉淀。雙螺帶攪拌主機               &#

50、160;      產品概況:雙臥軸雙螺旋攪拌機以優良、高效率的攪拌，滿足生產各種配比混凝土的要求。有 MSO1250、MSO1500、MSO2000、MSO2250、MSO2500、MSO3000、MSO3700、MSO4500、MSO6000、MSO9000等各種機型，單主機就可配置組成 50500m3/h 的混凝土攪拌站（樓），適用于路面、橋梁、大壩、機場、城建等各種混凝土生產設備的混凝土攪拌。攪拌基本原理:攪拌桶體由優質鋼制成“”形狀，由特殊結構的管狀框架承托，具有足夠的剛度和強度保證攪拌機正常運行。兩軸相向轉動，獨創的攪拌臂和葉片使物

51、料既呈垂直方向的剪切運動，又呈水平方向的環行運動，在短時間內，達到充分拌和的目的。攪拌機構:攪拌軸的支承由獨立的軸承座和世界頂級公司制造的帶錐套調心輥子軸承共同承擔。通過兩個骨架油封的作用，能有效地保證軸承的良好工作環境，加上軸端密封裝置與軸承座之間的間隔，防止密封裝置發生短期故障時損壞軸承。攪拌臂厚實堅固，最大骨料粒徑可達180mm。可以完成從零坍落度到高坍落度各種砼的攪拌。-呈雙螺旋排列的攪拌臂進行攪拌作業，加大了攪拌的劇烈程度，大大縮短攪拌時間，提高攪拌效率達 3050。其它結構攪拌機與之相比相去甚遠。攪拌臂有45°、60°、90°、120°、13

52、5°、180°等多種排列形式，以適應不同的工況和材料的攪拌要求。     攪拌臂和攪拌葉片均由螺栓聯接，維修、更換和調整方便快捷。攪拌葉片和襯板     西門攪拌機的襯板和葉片采用優質耐磨鑄鐵，具有優秀的耐磨和抗沖擊性能。     螺旋曲面的攪拌葉片改善了料流狀態，減少了沙石料對葉片和襯板的阻力，提高了葉片襯板的耐用度。按照規范調整維護，使用壽命可超過 50000罐次。     襯板具有互換性，使磨損量大的罐底和磨損

53、量少的上部可以互換，大大延長了襯板的整體壽命。 攪拌葉片均能方便地在受力磨損方向上伸縮，以調整葉片與襯板的間隙。 驅動部分     采用歐洲先進的螺旋錐齒行星減速機驅動，傳動攪拌主軸采用高速端同步。與傳統的大小鏈輪傳動、大齒輪同步的結構相比，具有結構緊湊，傳動平穩、簡潔可靠等特點，效率高達 8894。  皮帶撓性傳動可在過載時起保護作用。 自動潤滑系統采用可靠、耐用、先進的歐洲產潤滑自動加注油泵。潤滑泵輸出的高壓油脂，通過分配器對各需油點供油。 高性價比:由于雙螺旋攪拌機出眾的攪拌效率，在挖掘攪拌站系統供料能力的條

54、件下，不增加或增加極少成本，配同一規格攪拌機的攪拌站可提高 50的產能。例如：2立方攪拌機可用于產量150立方/小時的攪拌站。整體結構:攪拌機蓋上設有檢修口，用于進入攪拌桶內進行檢查和維修。為了避免進入攪拌機時發生危險，除檢修口裝有安全限制開關，當檢修口打開時自動切斷電機電源外，機體側面還裝有安全鎖，以確保檢修口打開時電機電源被切斷。     高壓清洗裝置能將攪拌機內大部分粘附灰漿沖洗掉，大大減少人工清洗強度，清洗效率可達95。卸料:     卸料門組件中采用優質耐磨鋼板制作弧面門板，門體上的密封鋼條框與桶體上的密

55、封鋼條框組成的密封，能有效地阻擋混凝土漿料泄漏。     卸料門兩端的支承軸承座可上下調節，接觸面磨損后可以調節間隙，確保卸料門的密封     卸料門采用專門配備的歐洲產小型液壓站驅動，與傳統的氣動形式相比，具有結構緊湊、動作平穩、能手動開門等特點。  開門定位準確可靠。通過調節接近開關位置可任意調整卸料門開度，以控制卸料速度。  雙螺旋攪拌機的出料時間也比其它類型攪拌機短。  開門定位準確可靠。通過調節接近開關位置可任意調整卸料門開度，以控制卸料雙機同步控制系統

56、;      南方路機混凝土攪拌站 ( 樓 ) 控制系統， HZS(HLS) 系列混凝土攪拌站控制雙機同步控制系統，主要硬件由兩臺計算機、高性能的微電腦控制器、人機界面、高速高精度的稱重單元和國際著名低壓電器組成，結合自主研發的專業控制軟件實現混凝土生產的自動化控制。 一、 技術領先的雙計算機同步控制：    在混凝土攪拌站電控系統的故障率調查中，計算機故障排在第一位，一旦發生故障將造成停機、停產。雙機同步控制系統的兩臺計算機可同時也可單獨完成對整個生產流程的控制和管理，當一臺計算機出現故障時，可以由另一臺計算機承擔控制任務，從而在不需要人工干預的情況下，自動保證系統能持續進行生產控制，將因計算機故障的停機率降到最低。二、 高性能的硬件配置確保控制的穩定、可靠：    1 、 ADLINK 工業級計算機。    2 、高性能長壽命的 MITSUBISHI PLC ：超高速的運行速度，基本指令 0.08 s ，平均無故障連續運行 30 萬小時。性能可靠。    3 、 MITSUBISHI 人機界面：全中文、寬視角、高速回應、性能可靠。  &#
