1、基于PLC的鍋爐燃燒控制系統1、引言 燃燒控制系統是電廠鍋爐的主控系統，主要包括燃料控制系統、風量控制系統、爐膛壓力控制系統。目前大部分電廠的鍋爐燃燒控制系統仍然采用PID控制。燃燒控制系統由主蒸汽壓力控制和燃燒率控制組成串級控制系統，其中燃燒率控制由燃料量控制、送風量控制、引風量控制構成，各個子控制系統分別通過不同的測量、控制手段來保證經濟燃燒和安全燃燒。如圖1所示。圖1 燃燒控制系統結構圖 2、控制方案 鍋爐燃燒自動控制系統的基本任務是使燃料燃燒所提供的熱量適應外界對鍋爐輸出的蒸汽負荷的要求，同時還要保證鍋爐安全經濟運行。一臺鍋爐的燃料量、送風量和引風量三者的控制任務是不可分開的，可以用三

2、個控制器控制這三個控制變量，但彼此之間應互相協調，才能可靠工作。對給定出水溫度的情況，則需要調節鼓風量與給煤量的比例，使鍋爐運行在最佳燃燒狀態。同時應使爐膛存在一定的負壓，以維持鍋爐熱效率、避免爐膛過熱向外噴火，保證了人員的安全和環境衛生。 2.1 控制系統總體框架設計 燃燒過程自動控制系統的方案，與鍋爐設備的類型、運行方式與控制要求有關，對不同的情況與要求，控制系統的設計方案不一樣。將單元機組燃燒過程被控對象看作是一個多變量系統，設計控制系統時，充分考慮工程實際問題，既保證符合運行人員的操作習慣，又要最大限度的實施燃燒優化控制?？刂葡到y的總體框架如圖2所示。圖2 單元機組燃燒過程控制原理圖

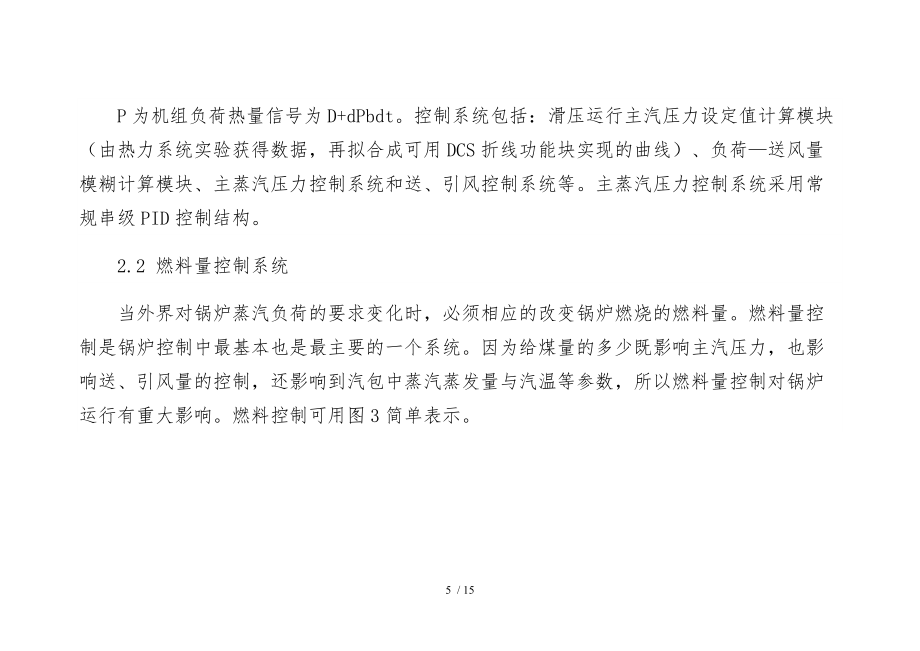

3、P為機組負荷熱量信號為D+dPbdt?？刂葡到y包括：滑壓運行主汽壓力設定值計算模塊（由熱力系統實驗獲得數據，再擬合成可用DCS折線功能塊實現的曲線）、負荷送風量模糊計算模塊、主蒸汽壓力控制系統和送、引風控制系統等。主蒸汽壓力控制系統采用常規串級PID控制結構。 2.2 燃料量控制系統 當外界對鍋爐蒸汽負荷的要求變化時，必須相應的改變鍋爐燃燒的燃料量。燃料量控制是鍋爐控制中最基本也是最主要的一個系統。因為給煤量的多少既影響主汽壓力，也影響送、引風量的控制，還影響到汽包中蒸汽蒸發量與汽溫等參數，所以燃料量控制對鍋爐運行有重大影響。燃料控制可用圖3簡單表示。圖3 燃料量控制策略 其中：NB為鍋爐負荷

4、要求；B為燃料量；F(x)為執行機構。 設置燃料量控制子系統的目的之一就是利用它來消除燃料側部的自發擾動，改善系統的調節品質。另外，由于大型機組容量大，各部分之間聯系密切，相互影響不可忽略。特別是燃料品種的變化、投入的燃料供給裝置的臺數不同等因素都會給控制系統帶來影響。燃料量控制子系統的設置也為解決這些問題提供了手段。 2.3 送風量控制系統 為了實現經濟燃燒，當燃料量改變時，必須相應的改變送風量，使送風量與燃料量相適應。燃料量與送風量的關系見圖4。圖4 燃料量與送風量關系 燃燒過程的經濟與否可以通過剩余空氣系數是否合適來衡量，過?？諝庀禂低ǔＳ脽煔獾暮趿縼黹g接表示。實現經濟燃燒最基本的方法

5、是使風量與燃料量成一定的比例。 送風量控制子系統的任務就是使鍋爐的送風量與燃料量相協調，可以達到鍋爐的最高熱效率，保證機組的經濟性，但由于鍋爐的熱效率不能直接測量，故通常通過一些間接的方法來達到目的。如圖5所示，以實測的燃料量B作為送風量調節器的給定值，使送風量V和燃料量B成一定的比例。圖5 燃料量空氣調節系統 在穩態時，系統可保證燃料量和送風量間滿足 選擇使送風量略大于B完全燃燒所需要的理論空氣量。這個系統的優點是實現簡單，可以消除來自負荷側和燃料側的各種擾動。2.4 引風量控制系統 為了保持爐膛壓力在要求的圍，引風量必須與送風量相適應。爐膛壓力的高低也關系著鍋爐的安全和經濟運行。爐膛壓力過

6、低會使大量的冷風漏入爐膛，將會增大引風機的負荷和排煙損失，爐膛壓力太低甚至會引起爆；反之爐膛壓力高且高出大氣壓力的時候，會使火焰和煙氣冒出，不僅影響環境衛生，甚至可能影響設備和人生安全。引風量控制子系統的任務是保證一定的爐膛負壓力，且爐膛負壓必須控制在允許圍，一般在-20Pa左右。 控制爐膛負壓的手段是調節引風機的引風量，其主要的外部擾動是送風量。作為調節對象，爐膛煙道的慣性很小，無論在擾和外擾下，都近似一個比例環節。一般采用單回路調節系統并加以前饋的方法進行控制，如圖6所示。 圖6 引風量控制子系統 圖中為爐膛負壓給定值，S為實測的爐膛負壓，Q為引風量，V為送風量。由于爐膛負壓實際上決定于送

7、風量和引風量的平衡，故利用送風量作為前饋信號，以改善系統的調節性能。另外，由于調節對象相當于一個比例環節，被調量反應過于靈敏，為了防止小幅度偏差引起引風機擋板的頻繁動作，可設置調節器的比例帶自動修正環節，使得在小偏差時增大調節器的比例帶。對于負壓S的測量信號，也需進行低通濾波，以抑制測量值的劇烈波動。 3、系統硬件配置 在鍋爐燃燒過程中，用常規儀表進行控制，存在滯后、間歇調節、煙氣中氧含量超過給定值、低負荷和煙氣溫度過低等問題。采用PLC對鍋爐進行控制時，由于它的運算速度快、精度高、準確可靠，可適應復雜的、難于處理的控制系統。因而，可以解決以上由常規儀表控制難以解決的問題。所選擇的PLC系統要

8、求具有較強的兼容性，可用最小的投資使系統建成與運轉；其次，當設計的自動化系統要有所改變時，不需要重新編程，對輸入、輸出系統不需要再重新接線，不須重新培訓人員，就可使PLC系統升級；最后，系統性能較高。硬件結構圖如圖7所示。圖7 硬件結構圖 根據系統的要求，選取西門子PLCS7-200 CPU226 作為控制核心，同時還擴展了2個EM231模擬量輸入模塊和1個CP243-1以太網模塊。CPU226的IO點數是2416，這樣完全可以滿足系統的要求。同時，選用了EM231模塊，它是AD轉換模塊，具有4個模擬量輸入，12位AD，其采樣速度25s，溫度傳感器、壓力傳感器、流量傳感器以與含氧檢測傳感器的輸

9、出信號經過調理和放大處理后，成為05V的標準信號，EM231模塊自動完成AD轉換。 S7-200的PPI接口的物理特性為RS-485，可在PPI、MPI和自由通訊口方式下工作。為實現PLC與上位機的通訊提供了多種選擇。 為實現人機對話功能，如系統狀態以與變量圖形顯示、參數修改等，還擴展了一塊Eview500系列的觸摸顯示屏，操作控制簡單、方便，可用于設置系統參數， 顯示鍋爐溫度等。還有一個以太網模塊CP243-1，其作用是可以讓S7-200直接連入以太網，通過以太網進行遠距離交換數據，與其他的S7-200進行數據傳輸，通信基于TCPIP，安裝方便、簡單。 4、系統軟件設計 控制程序采用STEP

10、7-MicroWin軟件以梯形圖方式編寫，其軟件框圖如圖8所示。圖8 軟件主框圖 S7-200PLC給出了一條PID指令，這樣省去了復雜的PID算法編程過程，大大方便了用戶的使用。使用PID指令有以下要點和經驗： （1）比例系數和積分時間常數的確定。應根據經驗值和反復調試確定。 （2）調節量、給定量、輸出量等參數的標準歸一化轉換。 （3）按正確順序填寫PID回路參數表（LOOP TABLE），分配好各參數地址。 5、結束語 單元機組燃燒過程控制系統在某火電廠發電機組鍋爐協調控制系統中投入使用。實際運行情況表明：由于引入負荷模糊前饋，使得鍋爐燃燒控制系統作為協調控制的子系統，跟隨機組負荷變化的能力顯著提高，風煤比能夠在靜態和動態過程中保持一致；送、引風控制系統在邏輯控制系統的配合下運行的平穩性和安全性提高，爐膛負壓波動減小，滿足了運行的要求；在機組負荷不變時，鍋爐燃燒穩定，各被調參數動態偏差顯著減少，實現了鍋爐的優化燃燒；采用非線性PID調節方式，解決了引風擋板的晃動問題。 采用西門子的PLC控制，不
