1、ABB i-bus 智能建筑控制系統節能方案LV Division, February 10, 2022傳統控制常見控制問題傳統控制常見控制問題i-bus系統介紹系統介紹DIN V 18599 節能建筑標準節能建筑標準i-bus系統產品介紹系統產品介紹不同建筑控制方式及節能效益不同建筑控制方式及節能效益i-bus 智能控制系統 目錄 ABB Group February 10, 2022 | Slide 2無法實現有序的燈光管理。無法現場實時監控。檢修維護工作難度大。 無法對定時控制方便地修改。 聲光開關在夜間造成聲音污染。觸摸延時開關易損壞。無法滿足不同功能場景的用光要求。 燈關、空調、窗簾

2、無法聯動配合。難以實現有效的節能管理無法和其他系統實現聯動 i-bus 智能控制系統 傳統控制常見控制問題 ABB Group February 10, 2022 | Slide 3該協議產品被廣范應用于智能樓宇和智能家居電氣該協議產品被廣范應用于智能樓宇和智能家居電氣設備的控制：設備的控制：燈光控制(開關及調光)電動窗簾、遮陽卷簾、幕布、電動窗控制空調、風機盤管控制送排風設備、景觀水泵控制送排水、水泵、電梯、航空障礙燈設備狀態監視影音設備控制消防聯動監控故障狀態監測集中監視及控制|i-bus 智能控制系統 系統介紹 ABB Group February 10, 2022 | Slide 5A

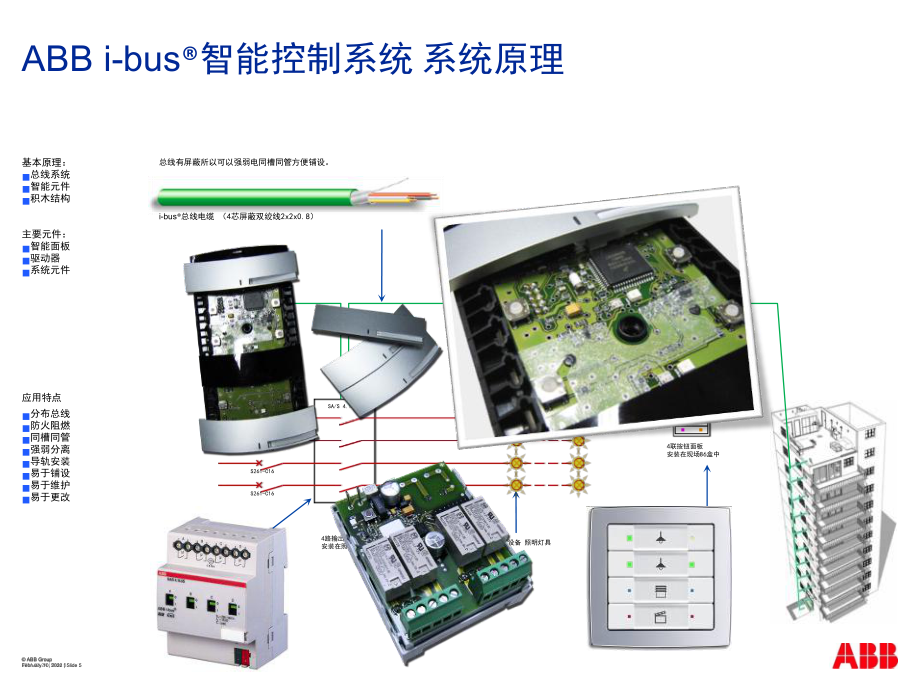

3、BB i-bus智能控制系統 系統原理 ABB Group 2011-03-24 | Slide 5S261-C16S261-C16S261-C16S261-C16SA/S 4.16.14路輸出驅動器安裝在照明箱中4聯按鈕面板安裝在現場86盒中末端用電設備 照明燈具總線有屏蔽所以可以強弱電同槽同管方便鋪設。電信號電信號電信號電源線i-bus總線電纜 （4芯屏蔽雙絞線2x2x0.8）基本原理：n總線系統n智能元件n積木結構主要元件：n智能面板n驅動器n系統元件n分布總線n防火阻燃n同槽同管n強弱分離n導軌安裝n易于鋪設n易于維護n易于更改應用特點DIN V 18599 節能建筑標準節能建筑標準S

4、TO/G Slide 6來源：德國弗勞恩霍夫建筑物理研究所Part 1Part 10Part 7Part 6Part 3Part 4Part 8Part 2Part 5Part 9DIN V 18599標準第1部分： 通用平衡程序、術語和定義，能源載體的分區和評價第2部分：建筑加熱和冷卻系統要求第3部分：送排風系統能源要求第4部分：照明系統能源要求第5部分：加熱系統能源要求第6部分：住宅樓宇的新風和供暖系統能源要求第7部分：非住宅樓宇的空氣處理和空調系統能源要求第8部分：家用熱水系統的能源要求第9部分：熱電聯產最終和最初能量要求第10部分：利用外部氣象條件要求ABB i-bus KNX節能控制

5、方案 ABB Group February 10, 2022 | Slide 7照明控制 時間控制:能源節省10%照明控制 移動感應: 能源節省20%照明控制 移動感應 + 光線感應: 能源節省40%照明控制 恒照度控制: 能源節省50%電動百葉控制向日葵功能:能源節省13%電動百葉控制 向日葵功能 + 移動感應控制: 燈光節能13%和節 能 21% 的制冷能耗空調控制 房間定時控制/ 溫度反饋:能源節省10%空調控制 模式控制/移動感應控制:能源節省25% Month DD, Year| Slide 8 ABB Groupi-bus 智能控制系統 產品介紹系統元件定時控制器光亮傳感器智能電表

6、電話控制器氣象站Month DD, Year| Slide 9 ABB Groupi-bus 智能控制系統 產品介紹驅動器 4路開關驅動器開關驅動器百葉窗驅動器風機盤管控制器熒光燈調光器調光器Month DD, Year| Slide 10 ABB Groupi-bus 智能控制系統 產品介紹智能觸摸屏ComfortTouch 白玻璃 ComfortTouch 黑玻璃 SmartTouch 白玻璃 SmartTouch 黑玻璃 車庫照明、排風系統、排水設備控制探測廢氣濃度控制送排風機。根據車輛活動情況控制相應燈光。根據不同時段控制不同數量風機。實時監控集水坑內水泵的各種狀態。現場面板進行分區控

7、制，也可通過中央控制電腦實現整體控制與消防系統聯動風機監控燈光開關及調光水泵監控廢氣濃度探測聯動停車場系統定時控制現場手動控制消防聯動中央集控i-bus 智能控制系統 小區節能控制 ABB Group February 10, 2022 | Slide 11未安裝i-bus 系統安裝i-bus 系統每日電費支出(元)1920每日電費支出(元)1200全年電費支出(元)714，240全年電費支出(元)455，040三年電費支出(元)2，142，720三年電費支出(元)1，365，120三年合計節約電費費用（元）777，600和記黃埔和記黃埔南城都匯小區節能報告：南城都匯小區節能報告： ABB G

8、roup February 10, 2022 | Slide 12 ABB Group February 10, 2022 | Slide 13 ABB Group February 10, 2022 | Slide 13i-bus 智能控制系統 機場節能控制 航站樓的集中控制方式中，定時控制是最為重要的一個控制方式。根據航班的時刻及機場運營的時間規律，在某些時間段設置節能模式，減少開燈的回路數量；在機場非運營時段內，關閉大部分照明回路 ABB Group February 10, 2022 | Slide 14 ABB Group February 10, 2022 | Slide 14 早

9、晨7點前由于旅客較少，只打開了1/3的照明，7點后光線充足，候機廳的照明被自動關閉，充分達到了節能的目的。i-bus 智能控制系統 機場節能控制 ABB Group February 10, 2022 | Slide 15成都雙流機場成都雙流機場由于條件所限，我們對i-bus 智能安裝系統使用前后國際廳一層出港大廳一周內燈光使用狀況做出了對比：（電費：0.68元）通過以上對比，可以清楚地得知在使用ABB i-bus 智能系統使用后國際廳一層出港大廳電能消耗可節約30%以上。從而大大減少了費用開支。該套系統投資在一年內即可收回。其明顯效果，已完全得到用戶的認可。成都雙流機場節能報告成都雙流機場節

10、能報告節能對照表節能對照表 使用前使用前 使用后使用后 使用前使用前 減使用后減使用后 KWH/日平均日平均 637 442 195日消耗電費（元）日消耗電費（元） 433300132月消耗電費（元）月消耗電費（元） 12，9949，0163，978年消耗電費（元）年消耗電費（元） 158，103109，70448，399成都伊藤洋華堂商場成都伊藤洋華堂商場 雙楠店雙楠店節能報告節能報告中央集中控制。現場智能面板控制。根據營業時間定時控制。 清潔場景、營業場景、巡更場景等場景控制。 對賣場、超市等分區域控制。泛光照明、燈箱廣告照明采用光線感應控制。 ABB Group February 10,

11、 2022 | Slide 16短短短短1212個月節省電費個月節省電費 2 2，204204，937937元元成都伊藤洋華堂商場成都伊藤洋華堂商場 雙楠店雙楠店節能報告節能報告 ABB Group February 10, 2022 | Slide 1706:00準備模式06:45候車模式22:00清潔模式i-bus 地鐵、車站智能控制系統控制區域 進出大廳、候車室、月臺 ABB Group 2011-06-13 | Slide 18 ABB Group February 10, 2022 | Slide 19天津輕軌（天津輕軌（9 9號線）節能報告號線）節能報告未安裝ABB i-bus系統

12、安裝ABB i-bus系統每日電費支出(元)1，320.45 每日電費支出(元)1，120.46 全年電費支出(元)481，963.65 全年電費支出(元)408，966.18 六年電費支出(元)2，891，781.89 六年電費支出(元)2，453，797.06 六年合計節約電費437，984.83 全線23站六年合計節約電費約等于10，073，651.18 i-bus 辦公樓節能控制辦公樓節能控制移動感應控制光線感應控制分區域控制 ABB Group February 10, 2022 | Slide 20 ABB Group February 10, 2022 | Slide 21n專用

13、能源管理開關驅動器，可測量電流、電壓、有功功率、頻率、功率因數等多種電參量，能將受控回路的能源狀態精確監測至末端回路，彌補電力監控系統的不足。n能接收電力監控系統及智能電表的數據，對能耗上限進行設置，當功率超過上限值時，系統自動切斷供電。或在用電高峰時段，限制較低等級的用戶用電等。電流及故障檢測讀取智能電表電能圖表顯示i-bus 辦公樓節能控制辦公樓節能控制 能源監測能源監測如圖所示：實際節能的時間比為辦公如圖所示：實際節能的時間比為辦公室室22%，公共區，公共區36.4% 公共走廊測試報告公共走廊測試報告 辦公區測試報告辦公區測試報告中石油地球物理勘探中心節能報告中石油地球物理勘探中心節能報告 ABB Group February 10, 2022 | Slide 22計算得出，各區域合計節省的照明用電負荷總共135.38KW。按照每天開燈9小時，每度電0.8元計算，一
