1、第二節 建立元件(Part)發布日期：2009/1/2 14:31:52 來源： 作者： 點擊：3999 ·第二節 建立元件(Part)本節介紹使用PADS Layout 的庫管理器(Library Manager)以及PCB 封裝編輯器(PCB decal Editor)和定義庫中的元件類型(Part Type)。在這一節中你將學習：· 理解PADS 的元件類型(Part Type)和元件封裝（PCB Decal）· 建立PCB 封裝(PCB Decal)· 增加禁止區到PCB Decal 上· 指派PCB Decal 屬性· 增加

2、PCB Decal 屬性標簽· 怎樣使用封裝工具(Decal Wizard)建立PCB 封裝(PCB Decal)· 怎樣建立槽形過孔、異形焊盤、DXF 導入焊盤圖形· 怎樣建立新的元件類型(Part Type)：連接器類型和普通器件類型理解PADS 的元件類型(Part Type)和元件封裝(PCB Decal)在你添加一個元件到設計中之前，這個元件必須是PADS 庫中已經存在的一個元件類型(Part Type)。元件類型(Part Type)由下面三部分組成：· 在PADS 庫中的一個邏輯符號，或稱為CAE 封裝(CAE Decal)· 一

3、個PCB 封裝(PCB Decal)，如DIP14· 電性能參數(Electrical parameters)，如管腳號碼(Pin Numbers)和分配門(Gate Assignments)PADS 元件類型(Part Type)為7404 的例子元件類型(Part Type)名字： 7404CAE 封裝(CAE Decal)： INVPCB 封裝(PCB Decal)： DIP14電性能參數(Electrical parameters)：六個邏輯門(A 到F)使用12 個管腳、一個電源管腳和一個地線管腳。建立PCB 封裝(PCB Decal)你可以在PADS Logic 或者PA

4、DS Layout 中建立元件類型(Part Type)，但是CAE封裝(CAE Decal) 你只可以在PADS Logic 中建立，PCB 封裝(PCB Decal) 你只可以在PADS Layout 中建立。PCB 封裝(PCB Decal)是元件的物理表示，即提供它的管腳圖形。PCB 封裝(PCB Decal)包含元件管腳(Component pins)的各個端點(Terminals)和元件的外框(Component outline)。所有的PCB 封裝(PCB Decal)都是在PADS Layout 的封裝編輯器(Decal Editor)中建立的。為了建立PCB 封裝(PCB D

5、ecal)，選擇工具/封裝編輯器(Tools/PCB Decal Editor)進入封裝編輯器(Decal Editor)。一旦你進入封裝編輯器(Decal Editor)，字符Name 和Type 以及一個PCB 封裝(PCB Decal)原點標記將出現。Name 字符標號(Text Label)放在這里，代表一個元件(Part)的參考編號(Reference Designation)，Type 代表元件類型(Part Type)。無論你將這個標號(Label)放在封裝(Decal)的什么地方，當你使用PCB 封裝(PCB Decal)添加元件到設計中時，參考編號(Reference Des

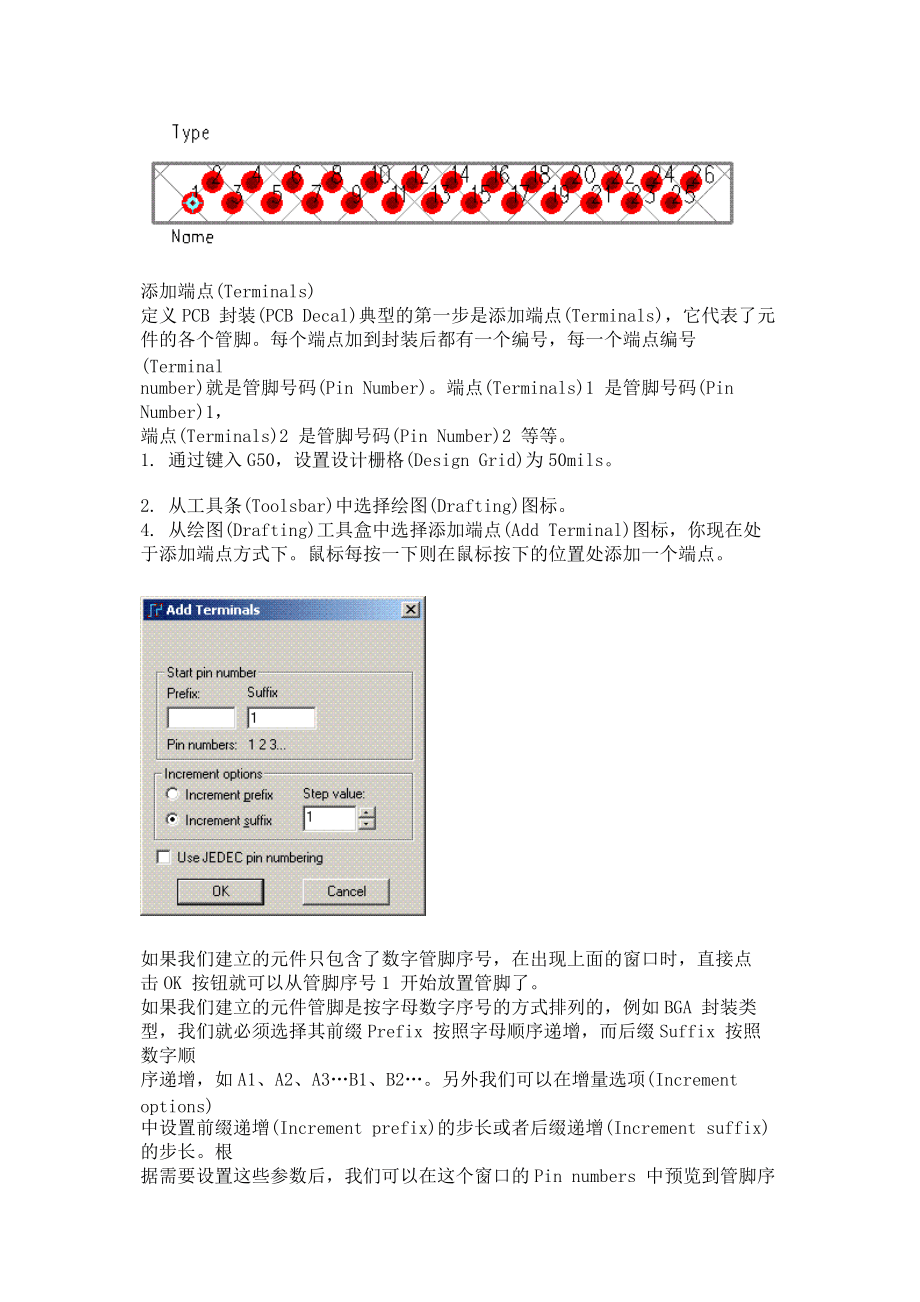

6、ignation)總是要出現的。原點標記標識元件的原點位置，它用于PADS Layout 中的移動、旋轉以及其它有關元件的操作。在下面的練習中，你將建立一個如下的26 腳的連接器的PCB 封裝(PCBDecal)，包括添加新的端點(Terminals)、添加元件外框(Component outline)和指定管腳的焊盤(Pad Stacks)。添加端點(Terminals)定義PCB 封裝(PCB Decal)典型的第一步是添加端點(Terminals)，它代表了元件的各個管腳。每個端點加到封裝后都有一個編號，每一個端點編號(Terminalnumber)就是管腳號碼(Pin Number)。

7、端點(Terminals)1 是管腳號碼(Pin Number)1，端點(Terminals)2 是管腳號碼(Pin Number)2 等等。1. 通過鍵入G50，設置設計柵格(Design Grid)為50mils。2. 從工具條(Toolsbar)中選擇繪圖(Drafting)圖標。4. 從繪圖(Drafting)工具盒中選擇添加端點(Add Terminal)圖標，你現在處于添加端點方式下。鼠標每按一下則在鼠標按下的位置處添加一個端點。如果我們建立的元件只包含了數字管腳序號，在出現上面的窗口時，直接點擊OK 按鈕就可以從管腳序號1 開始放置管腳了。如果我們建立的元件管腳是按字母數字序號的

8、方式排列的，例如BGA 封裝類型，我們就必須選擇其前綴Prefix 按照字母順序遞增，而后綴Suffix 按照數字順序遞增，如A1、A2、A3B1、B2。另外我們可以在增量選項(Increment options)中設置前綴遞增(Increment prefix)的步長或者后綴遞增(Increment suffix)的步長。根據需要設置這些參數后，我們可以在這個窗口的Pin numbers 中預覽到管腳序號狀態，如下：提示：PADS2007 中，允許管腳序號的不連續，例如允許只有管腳1、3、5，而沒有管腳序號2、4。這在以前的版本中是不允許的。執行下列過程建立一個26 腳的連接器(Connec

9、tor)由于此封裝只需要數字序號的管腳，因此在上面的添加端點對話框中，只需要直接點擊OK 按鈕即可。1. 移動光標到封裝原點標記處，按鼠標左鍵添加第一個端點。2. 移動光標到X50、Y50 處(查看窗口底部右邊的狀態條上的動態坐標顯示)添加第二個端點。3. 從繪圖(Drafting)工具盒中點中選擇(Select)圖標，并且選擇第一個端點。4. 按Ctrl 鍵同時，按鼠標左鍵選擇二個端點。5. 按鼠標右鍵，并且從彈出菜單(Pop-up Menu)中選擇重復和步長(Step andRepeat)。重復和步長(Step and Repeat)對話框?qū)⒊霈F(xiàn)。重復和步長(Step and Repeat

10、)允許你快速地添加規則的目標，如端點等。6. 選擇線性(Linear)表。7. 選擇擇向右(Right)作為方向、設置計數數目(Count)為12、距離(Distance)為100，并且選擇OK。二十四個新的端點(Terminals)將出現，以便完成這個連接器管腳的形狀。提示：你可以通過雙擊焊盤，或者選擇焊盤后鼠標右鍵選擇Properties 來查看和編輯每個焊盤的坐標和管腳號。還可以進一步點擊Pad stack 按鈕進入編輯焊盤參數。指定焊盤形狀(Pad Shapes)和尺寸(Sizes)定義封裝(Decal)的下一步是指定焊盤形狀(Pad Shapes)和尺寸大小(Sizes)。這在整個焊

11、盤形狀(Pad Stack)編輯器中都可以進行.你必須手工調整連接器的焊盤(Pad)和鉆孔(Drill)尺寸大小。1. 選擇設置/焊盤形狀(Setup/Pad Stacks)，焊盤屬性(Pad Stacks Properties)對話框?qū)⒊霈F(xiàn)后。使用這個對話框，你可以定義封裝(Decal)中各個端點(Terminal)每一層的焊盤形狀(Pad shapes)和尺寸大小(Sizes)。2. 從Shape: Size: Layer list box 內選擇安裝面<Mounted Side>。3. 在參數(Parameters)區域，選擇圓形焊盤(circular pad shape)按

12、鈕。4. 再在參數(Parameters)區域，在直徑(Diameter)框內輸入55，改變焊盤直徑為55。5. 改變鉆孔大小(Drill Size)為28。6. 為了改變其余層的焊盤形狀(Pad shapes)和尺寸大小(Sizes)，從Shape: Size:Layer list box 內選擇中間層<Inner Layers> 和相對面<Opposite Side>，設置各個焊盤直徑為55。7. 選擇OK，關閉焊盤形狀編輯器(Pad stack editor)，并且確認這些改變。提示：如果焊盤的鉆孔沒有顯示，請輸入無模命令do 進行切換顯示。

13、; 提示：請注意焊盤屬性編輯的窗口中，鉆孔Drill 選項右邊的Plated 選項，它代表此焊盤孔的金屬化選項，如果沒有選中，則表面孔內壁不進行金屬化處理，這樣各層之間的網絡將無法連接在一起，在連通性檢查時將會報告錯誤。建立元件外框(Component Outline)元件的外框(Component Outline)是在PCB 封裝(PCB Decal)中采用二維線(2DLine)建立的。1. 從繪圖(Drafting)工具盒中選擇二維線(2D Line)圖標。2. 建立多邊形矩形。a. 按鼠標右鍵。b. 通過從彈出菜單(Pop-up Menu)中選擇矩形(Rectangle)設置繪

14、圖方式。或者輸入無模命令HR。3. 通過鍵入S -100 100，并且按回車(Enter)，將光標放在邊框的左下角。4. 不要動光標，按空格鍵(Space Bar)，定義多邊形的新的邊框位置。.5. 移動光標到X1350、Y- 50 處。6. 按鼠標左鍵完成多邊形創建。添加禁止區域(Keepout)在PADS Layout 中，你可以定義一個區域作為過孔、走線或者其他設計目標的禁止區域(Keepout)，你可以在PCB 封裝編輯器中或者PCB 設計中定義禁止區域。這里我們在這個連接器封裝上定義一個過孔禁止區域。1. 點擊建立禁止區的圖標按鈕。2. 點擊鼠標右鍵選擇矩形Rectangle。3.

15、類似前面的畫元件外框的方式，畫一個同尺寸大小的矩形框。4. 在彈出的Add Drafting 對話框中，選擇Via and Jumper 框，做為禁止區的約束條件。5. 在Layer 的下拉菜單中，選擇All Layers，指定此約束針對所有層。6. 點擊OK 按鈕，完成禁止區的定義。放置名稱標號(Name Label)參考編號(Name)和元件類型(Type)標號將出現在封裝中。1. 從繪圖(Drafting)工具盒(Toolboxes)內，點中選擇(Select)圖標。2. 按鼠標右鍵， 并且從彈出菜單(Pop-up Menu) 中選擇文本 (SelectText/Drafting)快速過

16、濾方式。3. 選擇Name 和Type 文本，從彈出菜單(Pop-up Menu)中選擇移動(Move)。或者使用快捷鍵Ctrl+E。移動此標號到你希望的位置。4. 再按鼠標左鍵即完成移動。增加PCB 封裝屬性在PADS Layout 中，你可以對元件增加一些屬性，例如廠家元件編號、公司內部元件編號、元件高度以及其他元件信息。你也可以指定元件封裝的屬性。增加元件高度屬性1. 選擇菜單編輯/屬性管理器(Edit/Attribute Manager)，打開屬性對話框。2. 點擊窗口右邊的瀏覽庫屬性(Browse Lib. Attr)按鈕。3. 在瀏覽庫屬性(Browse Library Attri

17、butes)對話框中，點擊右邊的Refresh 按鈕，更新屬性列表。4. 在列表中選擇你需要添加的器件屬性，例如價格Cost 等，并點擊OK 按鈕。5. 在此例子中，我們來設置默認已添加的屬性幾何高度Geometry.Height 的值， 雙擊屬性對應的Value 項中，或者點擊右邊的Edit 按鈕，輸入300，表示此元件高度為300mils。6. 點擊Close 按鈕，關閉對話框。增加設計參考符這里，我們來增加一個裝配層的參考符1. 點擊增加新標簽Add New Lable 圖標按鈕。2. 在彈出的Add New Decal Lable 對話框中，在Attribute 下拉菜單中，選擇Ref

18、. Des.。做為一個附加的設計參考符。3. 在顯示(Show)列表中，選擇Value，表示只顯示其屬性值，而不顯示屬性的名稱。4. 在Position and sizes 中輸入X軸坐標600，Y軸坐標150；在對齊Justification中選擇水平和垂直均為Center。5. 在層Layer 下拉框中，選擇Assembly Drawing Top。6. 點擊OK 按鈕。提示：這時你可能看不到任何的標簽顯示，因?yàn)闃?biāo)簽所在相應層的顏色設置為黑色，必須在菜單Setup/Display Colors 的對話框中將其更改顏色才可以顯示出來。注意：Reference designator 的顏色在L

19、able 下的Pin Num 中設置。保存PCB 封裝(PCB Decal)你現在已經在PADS Layout 中建立了你自己的第一個PCB 封裝(PCB Decal)，為了將這個封裝(Decal)保存它到庫內：1. 從PADS Layout 的工具條中選擇保存(Save)圖標，或者選擇菜單文件/保存Decal(File/Save Decal)。2. 在保存項目到庫內(Save Item to Library)對話框中，從庫的下拉列表中選擇Librariespreview。3. 在項目名字(Name of Item)字符框內，輸入文件名26pinconn 替代已有的任何名稱。4. 選擇OK，并

20、且當是否覆蓋等提示出現時確認它。當被提示是否建立新的Part Type 時，回答是或否都可以，后續進行Part Type 的介紹。上面介紹的是通過手工方式建立一個PCB 封裝的過程，下面來看看如何通過封裝向?qū)Э焖俚亟⒁粋€封裝。使用封裝向?qū)?Decal Wizard)建立封裝(Decals)PADS Layout 的封裝編輯器(Decal Editor)提供了一個對話式的(Dialog-driven)的 PCB 封裝建立向?qū)?Decal wizards) 。這個奇妙的建庫工具Wizard提供了一個自動的工具，用于建立標準的圖形式樣的管腳封裝。下面我們通過封裝向?qū)斫⒁粋€如下的SO28 類型的

21、封裝。建立一個SOIC 封裝(Decal)你已經有了在封裝編輯器(Decal Editor)中，使用交互的工具建立PCB 封裝(PCB Decal)的經歷。現在你將在封裝編輯器(Decal Editor)中使用獨特的工具建立一個PCB 封裝(PCB decal)。在你繼續操作之前，如果你已退出封裝編輯器窗口，請通過菜單的Tools/PCB Decal Editor 進入編輯器。1. 從工具條中選擇繪圖(Drafting)圖標。2. 從繪圖(Drafting)工具盒中選擇Wizard 圖標，Pin Wizards 對話框?qū)⒊霈F(xiàn)。3. 選擇SOIC 表格。4. 在控制面板的封裝(Decal)區域，

22、設置管腳計數(Pin Count)為28。5. 在絲印標記(Silkscreen)區域，選擇需要絲印（Create）,需要絲印開口（Notch）設置從管腳中心的距離(Spacing From Pin Center)為60 ,絲印距離第一Pin 的間距為25，絲印放在所有層(All layers)。6. 在管腳(Pins)區域，設置管腳長度(Pin Length)為90，寬度為（Width）24,列間距為50，行距(Row Pitch)為450，并且選擇中心到中心(Center to Center)按鈕。注意：目前使用的單位為Mils，你可以通過窗口下部的Units 更改所需要的單位。7. 選擇

23、OK。一個PCB 封裝(PCB Decal)就自動地建立了。8. 放置名字標號(Name Label)。9. 保存(Save)這個封裝(Decal)。a. 從PADS Layout 的工具條中選擇保存(Save)圖標。b. 在保存項目到庫內(Save PCB Decal to Library)對話框中，從庫的下拉列表中選擇Librariespreview。c. 在項目名字(Name of PCB Decal)字符框內，輸入文件名SO28 替代已有的任何名稱。d. 選擇OK，并且當是否覆蓋等提示出現時確認它。現在你只用了簡單的幾步，就建立了一個28 腳的SOIC 封裝。建立教程中的封裝(Deca

24、ls)在Preview 庫中有幾個元件類型(Part types)所對應的PCB 封裝(PCB Decal)已經指定了，但是還沒有建立它。為了完成教程，你必須建立下列SOIC PCB 封裝(PCB Decal)。使用SOIC 封裝建立工具(SOIC Decal Wizard)，利用下面的信息建立PCB 封裝(PCB Decal)。1. 如果現在繪圖(Drafting)工具盒(Toolboxes)還沒有打開，從工具條(Toolbar)中選擇繪圖(Drafting)圖標。2. 從繪圖(Drafting)工具盒(Toolboxes)選擇Wizard 圖標， Pin Wizards 對話框?qū)⒊霈F(xiàn)。3.

25、 選擇SOIC 表格，并且輸入以下數值：· SO14 PCB 封裝(PCB Decal)管腳計數(Pin Count): 14絲印距離(Silkscreen Spacing): 60管腳寬度(Pin Width): 24管腳長度(Pin Length): 74行距(Row Pitch): 中心到中心(Center to Center) 220另存為(Save As): SO14· SO16 PCB 封裝(PCB Decal)管腳計數(Pin Count): 16絲印距離(Silkscreen Spacing): 60管腳寬度(Pin Width):24管腳長度(Pin Le

26、ngth):74行距(Row Pitch):中心到中心(Center to Center) 220另存為(Save As):· SO20 PCB 封裝(PCB Decal)管腳計數(Pin Count): 20絲印距離(Silkscreen Spacing): 60管腳寬度(Pin Width): 24管腳長度(Pin Length): 74行距(Row Pitch):中心到中心(Center to Center) 380另存為(Save As): SO20以上我們通過一些簡單的PCB 封裝實例操作。這些元件的管腳及焊盤等很規則，但是我們在實際設計時，會出現許多比較特殊的元件封裝，以

27、下部分只做為建立封裝的高級應用，不作為此基礎教程的存盤部分。在PCB 設計過程中，除了一部分標準的PCB Decal 可以采用上述的Wizard（向?qū)В┖芸焱瓿桑灿泻芏喾菢?biāo)準的PCB Decal。下面以實例介紹怎樣建立不規則的PCB 封裝。建立槽形過孔下面先介紹如何建立一個槽形的鉆孔和外形的焊盤。如下圖的一個“火車頭”電源插座封裝。在PADS-Layout 的Tools 菜單下，點擊子菜單Decal Editor（封裝編輯器），進入元件編輯器環境。1. 在菜單Tools/Options/Global 中設置好單位為Mils。2. 設置好設計柵格為25mils，使用無模命令，輸入G 25。3

28、. 點擊Drafting 圖標，進入繪圖狀態，點擊Terminal 圖標，彈出的對話框直接點擊OK 按鈕。4. 輸入直接命令S 0 250，按回車，將光標定位于坐標（0，250）處，點擊鼠標左鍵或者鍵盤的空格鍵，放置第一個焊盤。5. 將光標移置原點，點擊鼠標左鍵，放置第二個焊盤。6. 輸入直接命令S 175 125，按回車，將光標定于坐標為（175，125）的位置，點擊鼠標左鍵放置第三個焊盤。三個焊盤都放好了位置，現在開始修改三個焊盤的尺寸。1. 在空白區域點擊鼠標右鍵，選擇Select Terminals2. 通過點擊鼠標左鍵拖出一個區域，將包含全部三個管腳的區域，選中三個管腳。3. 點擊鼠

29、標右鍵，選擇Pad Stacks。4. 在彈出的對話框中，對此三個焊盤尺寸進行編輯。在Pin Name 項目下選擇管腳1，點擊Parameters 項目下選擇橢圓形的焊盤形狀圖標，在其寬度Width 和長度Length 項目下分別輸入110 和180，定義焊盤的外形寬度和長度。在右下角的Slot Parameters 項目下，輸入Length 為110，上面的Drill 項目中輸入32，定義槽形鉆孔的長度和寬度。在右邊的Preview 預覽窗口中可以看到焊盤和鉆孔的預覽情況。5. 在Assign to all pins 的右邊檢查框中打勾，對所有的1、2、3 管腳進行同樣尺寸的配置。點擊右邊的

30、按鈕Apply，應用此設置。6. 點擊Pin Name 項目下的管腳3，設置Parameters 項目和Slot Parameters 項目下的Orientation 都設置為90，即將第三個管腳的方向旋轉90 度。點擊按鈕OK退出Pad Stacks 的編輯。注意：在進行以上焊盤尺寸編輯時，必須注意Sh.Sz.項目下的Mount Side、InnerLayers、Opposite Side 均進行同樣的設置。這時我們看到如下的效果。7. 點擊二維線(2D Line)圖標，按元件的外形尺寸給元件畫上絲印。請注意將絲印層的Line 顏色設置為可見。最后，我們就完成了這個火車頭電源插座的PCB 封

31、裝了。繪制異形焊盤異形焊盤是根據需要來設計，其步驟如下：1. 利用前面的方法，放置一個標準的元件腳焊盤，因?yàn)楫愋魏副P對于元件焊盤只是在焊盤上去處理。2. 點擊鋪皮（Copper）圖標，進入繪制銅皮模式，畫出一個所需要的異形焊盤形狀的銅皮，用這個銅皮充當所需的異形焊盤。3. 這時焊盤和銅皮還都是獨立的對象，點擊焊盤右鍵鼠標，彈出菜單，在彈出的菜單中選擇Associate(使聯合)，再點擊銅皮，這時兩者都處于高亮狀態，這時它們兩已聯合成一體做為一個異形的管腳了。移動它，它們會同時被移動。通過導入DXF 圖形創建焊盤如果需要創建的元件焊盤形狀極為復雜，而且需要精度很高的尺寸要求，比如射頻設計中的一些

32、板上線圈等器件，它的形狀為螺旋型，如果在PCB 設計軟件中創建的難度很大。這時我們就可以利用PADS Layout 中的DXF 導入接口來完成這樣的工作。在AutoCAD 中創建需要的特殊圖形較為方便，而且精度很高，所以我們將AutoCAD 中畫的圖形保存為DXF 格式后，導入PADS 即可。下面我們以創建一個線圈元件為例。1. 在元件封裝編輯狀態下，點擊Drafting 圖標，從彈出的繪圖工具條上選擇Import DXF File 圖標，從彈出的對話框中選擇需要導入的DXF 文件并打開(這里假設需要的DXF 文件已由AutoCAD 軟件產生)。2. 在彈出的DXF Import 窗口中，我們

33、將DXF 中的2D Line 屬性的目標更改為Copper 屬性，點擊右邊的Type 窗口中的下拉菜單，選擇Copper，點擊OK 按鈕。導入的線圈圖形如下圖，通過查看其屬性，其各段圖形的屬性已經是Copper。3. 現在我們再來為其添加兩個管腳即可，點擊工具條上的Terminal 圖標，增加管腳1 和2。4. 最后再將這些Copper shape 的目標關聯到管腳Pin 上，操作步驟與上面的例子一樣。最后完成后，就可以保存為一個封裝了！交換元件腳焊盤腳排序號在放置焊盤時，被放置好的焊盤的序號往往都是按順序排下去的，但有時希望交換某些元件腳的順序。1. 點亮需要交換的排序的元件腳，再點擊鼠標右

34、鍵，從彈出的菜單中選擇Renumber Terminals(重定義焊盤序號)，彈出Renumber Pins 對話框，在對話框中輸入重新排序焊盤的起始序號，例如在Suffix 中輸入 1 。提示：你也可以根據你的需要重新定義為字母數字類型的管腳序號。2. 點擊OK 按鈕確定，這時被選擇的元件腳焊盤排序號完成了所輸入的數字號，同時鼠標光標上出現一段提示下一新序號的號碼，需要將這個序號分配給哪個焊盤就用鼠標點擊那個焊盤，依次類推，最后雙擊鼠標左健結束。完成元件序號的交換。完成排序后：建立一個新的元件類型(Part Type)現在你已經完成了教程所需要的PCB 封裝(PCB Decals)，你在設計

35、中使用它之前你必須為新的26 腳連接器建立一個元件類型(Part Type)。指定一般的參數(General Parameters)在PADS Layout 中建立連接器元件類型(Part Type)的第一步是建立一個元件類型(Part Type)，并將它作為連接器以及分配PCB 封裝(PCB Decals)。1. 選擇文件/ 庫(File/Library) ， 打開PADS Layout 的庫管理器(LibraryManager)。2. 為了在preview 庫中建立一個新的元件類型(Part Type)，從庫的下拉列表中選擇Librariespreview。3. 選擇元件(Parts)圖標

36、。4. 選擇新建(New)，打開元件類型編輯窗口(Part Information for Part) 對話框，然后選擇基本(General)表格。5. 在Logic Family 列表框內，滾動并選擇CON 系列類型，對應缺省的元件類型(Part Type)的前綴為字母J。6. 在基本(General)表格的選項(Options)區域內，通過選擇連接器(Connector)確認框，建立元件類型(Part Type)作為連接器。指定PCB 封裝(PCB Decals)接下來的步驟就是為元件類型(Part Type)指定PCB 封裝(PCB Decals)。1. 選擇PCB 封裝(PCB Dec

37、als)表格。2. 從庫的下拉列表中選擇Librariespreview 庫。3. 從未指定的封裝(Unassigned Decals)區域選擇26pinconn 封裝(Decal)。4. 選擇分配(Assign)按鈕，移動這個封裝(Decal)到已指定封裝(AssignedDecals)區域。指定CAE 封裝(CAE Decals)現在為元件類型(Part Type)指定CAE 封裝(CAE Decals)。1. 選擇連接器(Connector)表格。2. 選擇添加(Add)按鈕。3. 從特別符號(Special Symbol)區域，選擇瀏覽(Browse)按鈕，瀏覽特別符號(Browse

38、for Special Symbols)對話框?qū)⒊霈F(xiàn)。4. 從file:/libraries/misc 中選擇EXTIN 符號，然后選擇OK。5. 在連接器(Connector)表格的管腳類型(Pin Type)區域，雙擊鼠標左鍵。6. 從列表框內選擇源(Source)，指定連接器的輸入管腳作為源(Source)。7. 再選擇添加(Add)按鈕，并且從新的添加特別符號(Special Symbol)區域，選擇瀏覽(Browse)按鈕。瀏覽特別符號(Browse for Special Symbols)對話框?qū)⒊霈F(xiàn)。8. 從Librariesmisc 中選擇EXTOUT 符號，然后選擇OK。9.

39、 在連接器(Connector)表格的管腳類型(Pin Type)區域，雙擊鼠標左鍵。10. 從列表框中選擇負載(Load)。編輯管腳信息1. 選擇Pins 表格2. 點擊第一列的Pin Group 標簽，將第一列的所有管腳均選中。3. 點擊右邊的編輯Edit 按鈕，在彈出的窗口Update Pin Gate 中，下拉選擇Connector Pin，點擊OK 按鈕。4. 這樣就將所有的管腳類型一次性更改為連接器管腳(Connector Pin)類型，當然，你也可以對每一行的管腳單獨進行修改。添加用戶定義的屬性(Attributes)下一步是添加用戶定義的元件類型(Part Type)屬性(At

40、tributes)。1. 選擇屬性(Attributes)表格，然后選擇添加(Add)按鈕。2. 在屬性(Attributes)區域，輸入屬性名稱(Attribute Name)，PART DESC。3. 按Tab 鍵，切換到屬性值(Attribute Value)區域。4. 輸入CONNECTOR, RIBBON, 26 PIN。5. 再選擇添加(Add)按鈕，重復前面的步驟，添加下列新的屬性名稱(AttributeName)和屬性值(Attribute Value):屬性(Attribute) 值(Values)$ (leave blank)PART NUMBER MGEG26RMFG #

41、1 ACMEMFG #2 (leave blank)注意： 參見PADS Layout 的在線幫助(On-line Help)以便得到更多的有關可見屬性(Attribute Visibility)的信息。提示：你可以設置一些常用的屬性，然后點擊頁面上面的Save As Default 按鈕，將這些常用的屬性保存為默認設置，以后的新建Part Type 中都將出現這些屬性項。另外，你也可以通過頁面底部的Copy 和Paste 按鈕功能，拷貝或者粘貼需要的數據，你可以從Excel 表格中拷貝相應的數據粘貼到此。檢查元件類型當編輯完以上的各項屬性后，你可以先檢查一下是否有錯誤提示，例如輸入了一些非法

42、字符、或者重復的管腳序號等錯誤。點擊頁面左下角的Check Part 按鈕，對編輯的各項信息進行檢查，如果有錯誤出現，將彈出一個錯誤列表；如果沒有錯誤，將提示沒有錯誤和警告。保存元件類型(Part Type)現在元件類型(Part Type)定義已經完成，保存新的元件類型(Part Type)。1. 選擇OK。保存項目到庫中(Save Part Type to Library)對話框?qū)⒊霈F(xiàn)。2. 保存元件類型(Part Type)到 Librariespreview 庫中，在Name of Part Type中輸入26pinconn 做為Part Type 名稱，確認任何需要回答的確認信息。3

43、. 關閉庫管理器(Library Manager)。4. 選擇文件/退出封裝編輯器(File/Exit Decal Editor)，返回到布局布線編輯器中。建立普通類型的元件類型上面我們建立了一個新的連接器類型的元件類型(Part Type)，下面我們來看看建立一個普通類型的元件類型與上面的過程有什么不同。1. 選擇文件/ 庫(File/Library) ， 打開PADS Layout 的庫管理器(LibraryManager)。2. 為了在preview 庫中建立一個新的元件類型(Part Type)，從庫的下拉列表中選擇Librariespreview，選擇右邊的Part 圖標按鈕。3.

44、點擊New圖標按鈕，新建一個87C256 元件類型。在打開的元件類型編輯窗口(Part Information for Part) 對話框的基本(General)表格中，在Logic Family列表框內，滾動并選擇TTL 系列類型，對應缺省的元件類型(Part Type)的前綴為字母U。6. 在基本(General)表格的選項(Options)區域內，注意不要勾選連接器(Connector)確認框，此時你可以看到，Connector 頁面是灰色不可編輯的。指定PCB 封裝(PCB Decals)接下來的步驟就是為元件類型(Part Type)指定PCB 封裝(PCB Decals)。1. 選擇PCB 封裝(PCB Decals)表格。2. 從庫的下拉列表中選擇Librariespreview 庫，在Pin 選項中輸入28，點擊Apply 按鈕，這樣就可以過濾所以非28 個管腳的器件。當然你也可以在Filter 的窗口中輸入過濾條件，這樣可以進一步縮小搜索范圍，例如輸入SO*，這樣就可以將所有SO 開頭的28 個管腳的所有封裝搜索顯示出來。3. 從未指定的封裝(Unassigned Decals)區域選擇SO28 封裝(Decal)，點擊分配(Assign)按鈕，移動
