1、精選 可編輯 建筑電氣設計常見 22 個問題 電氣 , 建筑, 設計 本帖最后由 東家蝴蝶 于 2010-5-7 18:17 編輯 1, 常見疑難問題之純住宅消防 某高層（高度小于 100m ）住宅樓底部設有多套一到兩層的小商鋪，每套總面積均小于 300m2 ,此時的電氣消防,是按純住宅還是商住樓設計？如此建筑,要設火災自動報警系 統嗎？ 答：（ 1 ）“住宅樓底部設有多套一到兩層小商鋪,每套總面積均小于 300m2 ”,這根據 建筑設計防火規范 GB50016-2006 附錄,應劃分為“商業服務網點”；另根據高規 GB50045-95 （ 2005 年版）第 1.0.3.1 條,住宅底部設有

2、商業服務網點的建筑物,屬于居 住建筑（含住宅）,而不屬于商住樓。故此時電氣應按住宅建筑設計。 （ 2）對于建筑高度不超過 100m 的住宅建筑, 可執行民用建筑電氣設計規范 JGJ16-2008 第 13.1.3 條：“下列民用建筑應設置火災自動報警系統： 1）有消防聯動控制要求的一、 二類高層住宅的公共場所”。 2, 常見疑難問題之接地電阻 防雷接地與其它工作及保護接地共用接地裝置時,接地電阻值必須按接入設備中要求的最 小值確定。該最小值在圖紙中如何表達？ 答：接地通常分為兩大類：功能性接地及保護性接地。功能性接地主要包括工作接地、直 流接地、屏蔽接地、信號接地等；保護接地主要包括防電擊接地

3、、防雷接地、防靜電接地、 防電化學腐蝕接地等。 設計者應充分知曉上述接地分類及其對于接地電阻的不同要求,從而在設計圖紙中提出具 精選 可編輯 體要求。參照民用建筑電氣設計規范 JGJ16-2008 第 11 、12 、22 及 23 章的相關規定， 在常規情況下： 1 ）低壓系統中，配電變壓器中性點的接地電阻不宜超過 4Q; 2 ）配電變壓器位于建筑物外部時，低壓電纜在引入該建筑物處，對于 TN-S 或 TN-C-S 系 統，PE 線或 PEN 線應重復接地，接地電阻不宜超過 10 Q;對于 TT 系統，PE 線單獨接地， 接地電阻不宜超過 4Q; 3 ）對于第二、三類防雷建筑物，當專引人工防

4、雷引下線時（該情形極少），每根引下線的 沖擊電阻分別不宜大于 10 Q、30 Q ；當利用自然防雷引下線時， 每根引下線的沖擊電阻數值 可不做規定; 4）除另有規定外，電子、信息及計算機設備接地電阻值不宜大于 4 Q; 5）當采用共用接地方式時，其接地電阻應以諸種接地系統中要求接地電阻最小的數值作為 依據。除另有規定外，諸種接地系統與防雷接地系統共用接地體時，接地電阻值不應大于 1 Qo 另須特別注意：判斷建筑物內的電子、信息及計算機設備的存在與否，一般是以其設備機 房及主機設備的存在與否作為重要衡量標志的。 3, 常見疑難問題之 SPD TN 制式下，三相電源系統中 SPD 只數如何確定？其

5、前端是否一定加設保護電器？保護電 器的大小及極數？ 答：（1 ）根據建筑物防雷設計規范 GB50057-94 （2000 年版） 第 6.4.5 條中的圖 6.4.5-2 之注：“當采用 TN-C-S 或 TN-S 系統時，在 N 與 PE 線連接處電涌保護器用三個， 在其后 N 與 PE 線分開處安裝電涌保護器時，用四個，即在 N 與 PE 線間增加一個，類似于圖 645-1 ”。借鑒相關資料，也為便于量化，特補充約定如下：在 N 線與 PE 線分開后的 10m 以內，SPD 采用三只或精選 可編輯 四只均可；當 N 線與 PE 線分開后的距離大于 10m 時，SPD 應采 用四只。 （2）

6、根據建筑物電子信息系統防雷技術規范 GB50343-2004 第 5.4.1.5 條，“浪涌保 護器應有過電流保護裝置，并宜有劣化顯示功能”。 （3）SPD 前端設置的保護電器的極數或個數，應與 SPD 設置個數相同，即三只 SPD 對應 三極（只）保護電器，而四只 SPD 對應四極（只）保護電器。該保護電器既要滿足短路分 斷能力要求，又不允許在規定雷電沖擊放電電流下開斷。該保護電器或其技術參數也可由 SPD 制造商配套提供。 4, 常見疑難問題之四極開關 什么情況下要使用三相四極開關？ 答：三相四極開關使用要點： 為避免斷 N 隱患,應慎用四極開關。 TN-C （非指 TN-C-S ）系統嚴

7、禁采用四極開關。 在 TN 系統中,凡有 N 線電流流經的三相電源回路中,若須裝設三相漏電保護開關,則 RCD 本身應為四極（或三極四線）開關。 引接于兩種不同接地系統的電源（即“不共地的兩個電源”）的雙電源轉換開關，應采 用四極開關。最典型的如,自工程外部引入的區域人防電源與市電電源之間的切換,應采 用四極開關。 TT 系統的電源進線開關應采用四極開關。 IT 系統中當存在中性線時應采用四極開關。 5, 常見疑難問題之消防橋架 建筑設計防火規范 GB50016-2006 或高層民用建筑設計防火規范 GB50045-95 （ 2005 年版）里的電氣消防章節,經常提到“金屬線槽”而少提到“電纜

8、橋架”。請問,什么樣 的電纜橋架可與金屬線槽等同？ 答：中國工程建設標準化協會標準 鋼制電纜橋架工程設計規范（CECS31:2006）對于“橋 精選 可編輯 架”的定義是，由托架、附件、支（吊）架三類部件構成的、支承電纜線路的、具有連續 剛性的結構系統的總稱。 在房屋建筑工程中， 常用橋架一般可分為梯級橋架、 托盤橋架（又 分為帶蓋無孔、帶蓋有孔、無蓋有孔等）及槽式橋架等。橋架主要用于敷設電纜。 線槽尚無明確定義。一般認為，與橋架相比，線槽尺寸相對較小，均屬于槽式，具有帶 蓋板的封閉型結構，主要用于敷設導線。 在用于敷設消防線路方面，應認為“完全封閉且火災時不燃”的電纜橋架，才與建規 GB50

9、016-2006 第 11.1.6 條第 1 款或高規 GB50045-95 第 9.1.4.1 條（ 2005 年版） 中所提及的“封閉式金屬線槽”等同。而符合此條件的，僅有帶蓋槽式橋架（不燃型）或 帶蓋無孔托盤橋架（不燃型）等類型。 當以橋架布設消防線路時，必須在設計圖紙中詳細注明橋架類型、規格。 6，常見疑難問題之三級消防負荷 根據建筑設計防火規范 GB50016-2006 第 11.1.1 條第 3 款，消防負荷也可能為三級負 荷。那么供電電源只采用一路市電，可否？ 答：建規 GB50016-2006 第 11.1.1 條第 3 款的條文說明注釋：“除了本條第一、二款 以外的建筑物、儲

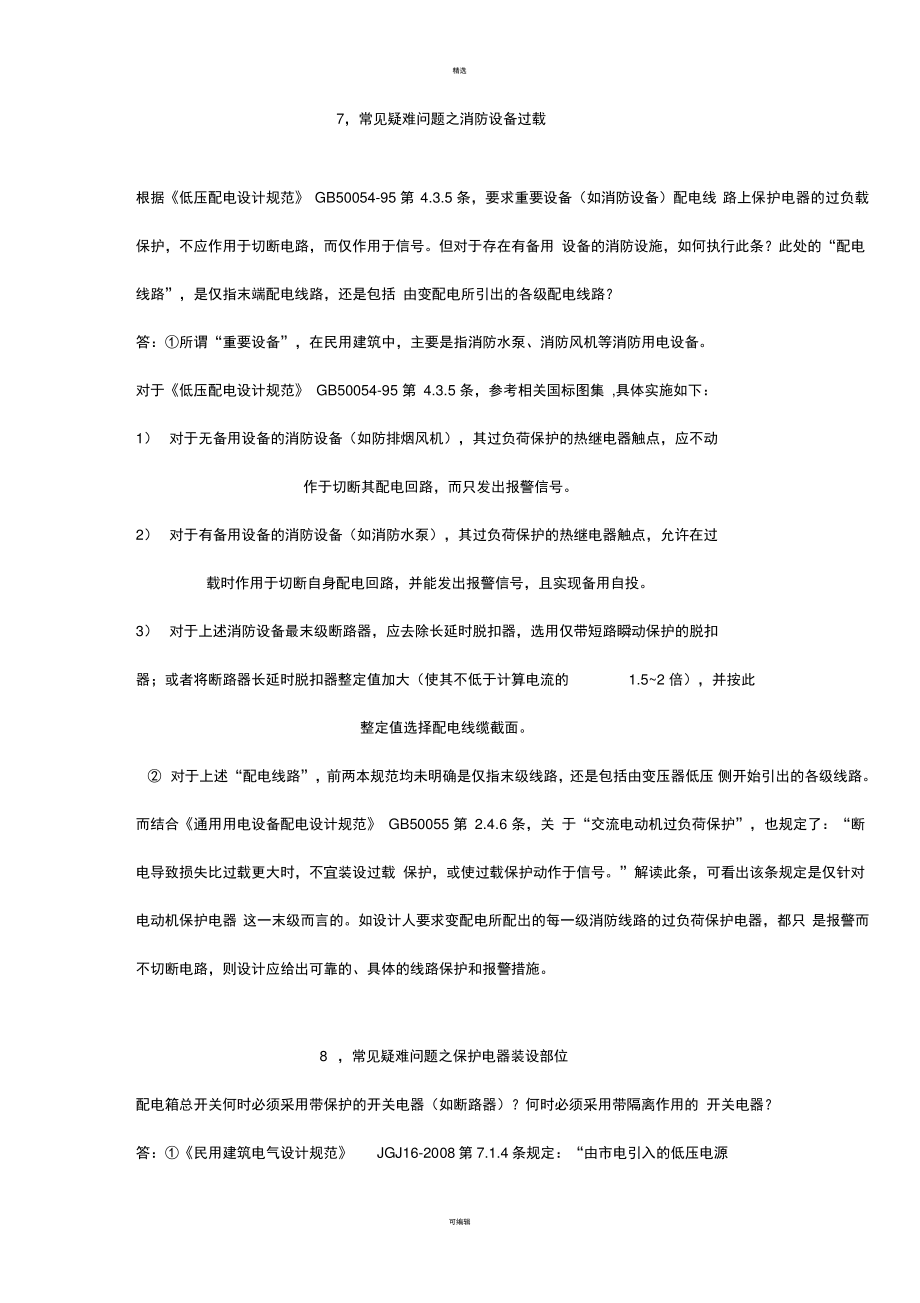

10、罐、堆場中的消防用電設備，其供電可以采用三級負荷供電。現有的建 筑物、儲罐（區）、堆場，要保障其消防用電設備的可靠性，滿足三級負荷供電要求是最 基本的要求，有條件的工廠應盡量設置 2 臺終端變壓器”。 另外， 消防設備負荷即使是作為三級負荷， 也應執行 建筑設計防火規范 GB50016-2006 第 11.1.5 條，即“消防控制室、消防水泵房、防排煙風機房等消防用電設備及消防電梯等 的供電，應在配電線路最末一級配電箱處設置自動切換裝置。”也就是說，此時上述消防 用電設備，至少要求有兩個回路來供電。 精選 可編輯 7，常見疑難問題之消防設備過載 根據低壓配電設計規范 GB50054-95 第

11、4.3.5 條，要求重要設備（如消防設備）配電線 路上保護電器的過負載保護，不應作用于切斷電路，而僅作用于信號。但對于存在有備用 設備的消防設施，如何執行此條？此處的“配電線路”，是僅指末端配電線路，還是包括 由變配電所引出的各級配電線路？ 答：所謂“重要設備”，在民用建筑中，主要是指消防水泵、消防風機等消防用電設備。 對于低壓配電設計規范 GB50054-95 第 4.3.5 條，參考相關國標圖集 ,具體實施如下： 1） 對于無備用設備的消防設備（如防排煙風機），其過負荷保護的熱繼電器觸點，應不動 作于切斷其配電回路，而只發出報警信號。 2） 對于有備用設備的消防設備（如消防水泵），其過負荷

12、保護的熱繼電器觸點，允許在過 載時作用于切斷自身配電回路，并能發出報警信號，且實現備用自投。 3） 對于上述消防設備最末級斷路器，應去除長延時脫扣器，選用僅帶短路瞬動保護的脫扣 器；或者將斷路器長延時脫扣器整定值加大（使其不低于計算電流的 1.52 倍），并按此 整定值選擇配電線纜截面。 對于上述“配電線路”，前兩本規范均未明確是僅指末級線路，還是包括由變壓器低壓 側開始引出的各級線路。而結合通用用電設備配電設計規范 GB50055 第 2.4.6 條，關 于“交流電動機過負荷保護”，也規定了：“斷電導致損失比過載更大時，不宜裝設過載 保護，或使過載保護動作于信號。”解讀此條，可看出該條規定是

13、僅針對電動機保護電器 這一末級而言的。如設計人要求變配電所配出的每一級消防線路的過負荷保護電器，都只 是報警而不切斷電路，則設計應給出可靠的、具體的線路保護和報警措施。 8 ，常見疑難問題之保護電器裝設部位 配電箱總開關何時必須采用帶保護的開關電器（如斷路器）？何時必須采用帶隔離作用的 開關電器？ 答：民用建筑電氣設計規范 JGJ16-2008 第 7.1.4 條規定：“由市電引入的低壓電源 精選 可編輯 線路，應在電源箱的受電端設置具有隔離作用和保護作用的電器；由本單位配變電所引入 的專用回路，在受電端可裝設不帶保護的開關電器；對于樹干式供電系統的配電回路，各 受電端均應裝設帶保護的開關電器

14、”。 住宅建筑規范 GB50386-2005 第 8.5.4 條規定，“每套住宅應設置電源總斷路器， 總斷路器應采用可同時斷開相線和中性線的開關電器” （強條） 。本市認定該“總斷路器” 應指戶箱內的總開關。 除上述、之外，深圳市另約定如下：由本單位變電所供電但距離變電所較遠的電源 箱，或者電源箱受電端如無隔離及保護電器將造成操作、維修很不方便或很不安全時，建 議該電源箱受電端（即“總開關”）也宜設置具有隔離作用和保護作用的電器。 9 ，常見疑難問題之儲油箱容積 柴油發電機一方面要滿足不超過 8h 的燃油需要，還要滿足日用油箱間內不超過 1m3 的儲 油量，如何協調？當發電機組容量很大時，如何

15、辦理？ 答：高層民用建筑設計防火規范 GB50045-95 （2005 年版）第 4.1.3.3 條（強條）、 建筑設計防火規范 GB50016-2006 第 5.4.3 條第 3 款（強條）及民用建筑設計通則 GB50352-2005 第 8.3.3 條第 3 款，均規定：“機房內應設置儲油間，其總儲存量不應超 過 8.00h 的需要量”。與此同時，高規 GB50045-95 （2005 年版）第 4.1.10.2 條又規 定：高層建筑使用丙類液體作燃料時，“中間罐容積不應大于 1.00 立方米，”柴油是丙類 液體，而日用油箱間屬于典型“中間罐”，故這條規定也應執行。 上述規范條文需同時滿足

16、， 不可偏廢。 因上述 8h 或 1 立方米都只是最高限量而非最低限量， 故當實際柴油機組按單位小時耗油量的計算值，超過體積限制值時，則可調低發電機運行 小時數來解決問題。比如，某單臺發電機耗油量為 200 升/h，則其 8h總用油量為 200 X 8=1600 升，大于了 1 m3 （ 1000 升）。此時，可限定該發電機組一次性最多只準運 行 1000/200=5 小時。這樣就同時滿足了上述不超過 8h 及 1 m3 之要求。 但值得注意的是，“運行小時數”不可無限度地降低。參照老版民規 JGJ/T-92 的規定， 精選 可編輯 最低不宜少于 3 小時。 當限制發電機運行小時數不夠合理時，

17、則可（二選一）： 1 ）降低發電機組單機容量而增加 發電機組臺數，并參照國標圖集工程建設標準強制條文及應用示例 04DX002 （房屋建 筑部分電氣專業） P39 的“布置在地下一層的柴油機房平面示例”的相關做法，遵循一 臺機組對應一個油箱間，即實行“1 機 1 個油箱間， N 機 N 個油箱間”； 2 ）在主建筑物外 設置儲油庫。此時，電氣專業應提出條件要求，由建筑、動力等專業進行具體設計。 10 ,常見疑難問題之照明 PE 線） 室內照明線路是否要單獨設置 PE 線？ 答：近年來，我國參照 IEC 標準，對于燈具一般安全要求與試驗 GB7000.1-2002 進行 了修改（改后編號為 GB

18、7000.1-2007, 將于 2009 年 1 月起正式實施） ，規定從實施之日起， 我國將不得生產、銷售和使用 0 類燈具。因此，今后建筑物中常規燈具基本為I類 （因n、 川類燈具也較少見）。 建筑電氣工程施工質量驗收規范 GB50303 2002 第 19 1 6 條：“當燈具距地面高 度小于 2 . 4m 時，燈具的可接近裸露導體必須接地 （PE）或接零（PEN）可靠，并應有專用接 地螺栓，且有標識”（強條）。因此，帶金屬外殼燈具（實際應指 I 類燈具）安裝高度低于 2.4m 而設計未配 PE 線，應判違反強條。 此外，建筑照明設計標準 GB50034-2004 中第 7212 條規定

19、：“當采用I類燈具時， 燈具的外露可導電部分應可靠接地”。故當I類燈具安裝高度不小于 2.4m 而設計未配 PE 線時，可判定為違反規范（但不是“強條”）。 精選 可編輯 從理論上說，照明線路若穿于金屬管且該管滿足短路熱穩定要求時，則該金屬管也可充當 PE 線（可參見民規JGJ16-2008 第 12.5.3 條相關規定）。不過，從便于施工及利于滿 足線路連續性的角度考慮，仍建議此時采用專引導線作為照明 PE 線為佳（可參見民規 JGJ16-2008 第 12.3.5 條相關規定）。 11 ，常見疑難問題之 ATSE 具有隔離功能的 PC 級雙電源自動切換開關的前端，是否應加 具有隔離、 過載

20、及短路保護的斷路器？而 CB 級雙電源自動切換開關的前端， 是否可以不加 該類隔離電器了？ 答：PC 級 ATSE 只負責完成電源轉換， 不具備保護功能；CB 級 ATSE 除具有電源轉換功能 外，還具有短路保護功能（另注： CB 級 ATSE 用于消防設備的配電線路時，不應裝設直接 切斷電路的過負荷保護）。 無論 PC 級還是 CB 級，僅就 ATSE 最本質功能而言， 它們只須提供電源轉換。 而至于隔離、 過載及短路保護等其它功能，并非 ATSE 的內在需求，也不是 ATSE 自身所能決定的。此時 應綜合考量配電系統結線方式、 ATSE 具體裝設部位等因素來確定。 換句話就是說，短路、過載

21、或隔離電器設不設，跟 ATSE 沒什么關系：如果系統某處本來就 該設那些功能的電器，則有無 ATSE，它們照樣還得設；如果系統某處本來就可不設那些功 能的電器，則有無 ATSE，它們照樣可以不設。所以問題的關鍵就是，什么時候才需要設置 短路、過載或隔離電器呢？這就得另看一篇博文（編號為 1-16 ）：保護電器的裝設部位。 12 ，常見疑難問題之消防栓按鈕 不論消火栓按鈕線路是否接至消防報警總線，是否還要求：消火栓按鈕線路不經中間環節 而直接送至消火栓泵電源控制箱？ 答：建筑設計防火規范 GB50016-2006 第 8.4.3 條：“高層廠房（倉庫）和高位水箱 靜壓不能滿足最不利點消火栓水壓要

22、求的其它建筑，應在每個室內消火栓處設置直接啟動 消防水泵的按鈕， 并應有保護措施”； 高層民用建筑設計防火規范 GB50045-95 （2005 年版）第 7.4.6.7 條：“臨時高壓給水系統的每個消火栓處應設直接啟動消防水泵的按鈕， 并應設有保護按鈕的措施”；根據火災自動報警系統設計規范 GB50116-98 第 6.3.1.3 條精選 可編輯 要求，消防控制室的控制設備對于室內消火栓應有“顯示啟泵按鈕的位置”的功能。因 此，消火栓系統除要求在消火栓處設置直接啟動消防水泵按鈕之外，當設有消防控制室時， 消防控制室尚應具有顯示啟泵按鈕位置的功能。 對于其中的“消火栓處直接啟動消防水泵”，深圳

23、市理解為“消火栓按鈕啟泵控制線路直 接引至消火栓泵處控制裝置（配電屏、箱）”；而在消防控制室顯示啟泵按鈕位置，可通 過火災自動報警系統的線路來實現。 13 ，常見疑難問題之事故照明 事故照明跟應急照明一回事嗎？它們跟火災應急照明又是什么關系？ 答：“事故照明”和“應急照明”在電氣含義上沒有本質差別。只是前者為較老術語， 而后者為較新術語。為了保證國標的嚴謹性和客觀性，建議立即停用“事故照明”，而一 律使用現行有效的名詞術語“應急照明”。 建筑照明設計標準 GB50034-2004 尚無“火災應急照明”的說法。其第 2.0.18 條只 是規定：“應急照明，就是因正常照明的電源失效而啟用的照明。應

24、急照明包括疏散照明、 安全照明、備用照明”。 在現行 高層民用建筑設計防火規范 GB50045-95 （2005 年版） 、 火災自動報警系 統設計規范 GB50116-98 和民用建筑電氣規范 JGJ16-2008 中，都已出現“火災應急 照明”的稱謂。其中民規 JGJ16-2008 第 13.8.1 條還規定，“火災應急照明應包括備 用照明、疏散照明”。僅就此而言，“火災應急照明”，可理解為“除安全照明之外的應 急照明”，也就是“強調在火警或火災時必須發揮作用（即保證普通人員安全撤離、消防 人員順利救火等）的應急照明”。 嚴格地說， 在房建工程設計中， 使用“火災應急照明”的幾率更應多于使

25、用“應急照明” 的幾率。 14 ，常見疑難問題之配電級數 什么叫“配電級數”？ 答：（ 1 ）現行規范未對“配電級數”給出明確定義。參照供配電系統設計規范 GB50052-95 第 3.0.7 條條文解釋規定：“由低壓側為 10kV 的總變電所（或地區變電所） 配電至 10kV 配電所，精選 可編輯 再從該配電所以 10kV 配電給配電變壓器，則認為 10kV 配電級數為 兩級”； 再結合 全國民用建筑工程設計技術措施 中?第電 2 氣.2.3 條條文解釋， 可把“配 電級數”定義如下：“一個供電回路通過配電裝置分配為兩個或兩個以上分支配電回路的 次數”。對于一個配電裝置而言，總進線開關與饋出

26、分開關合起來稱為一級配電，不因它 的進線開關采用斷路器或采用隔離開關（或負荷開關）而改變它的配電級數。 簡言之，如果一個配電裝置（如低壓屏，或配電箱，或末端箱等）的分支回路數不小于 2 ， 則該配電裝置就相當于一級“配電級數”。例如，某變壓器通過“低壓屏 +電表箱 +用戶 箱”給用戶配電，且每個（屏）箱體內的分支回路數均不小于 2 ，則低壓屏、電表箱、用戶 箱就各相當于一級“配電級數”，于是該回路從變壓器低壓出線端直至末端用戶，其配電 總級數共為三級。 （ 2）對于“配電級數”，民用建筑電氣設計規范 JGJ16-2008 第 3.3.1 條第 6 款規定： “ 10（6）kV 系統的配電級數不

27、宜多于兩級” （ 供配電系統設計規范 GB50052-95 第 3.0.7 條有類似規定）；民規 JGJ16-2008 第 7.1.4 條第 1 款規定：“變壓器二次側至用電設 備之間的低壓配電級數不宜超過三級”，但對于非重要負荷，該級數可適當增加，但不宜 過多。 15 ，常見疑難問題之吊頂穿管 配電線路可以穿難燃塑料管在吊頂內敷設嗎？ 答：首先要明確一點： 電氣線管在吊頂直接敷設， 不存在“暗敷”之說， 均應視為“明敷”。 當為消防配電線路 （MI 電纜除外 ） ，并在吊頂內敷設 （即明敷） 時：1）若為高層民用建筑， 根據高層民用建筑設計防火規范 GB50045-95 （ 2005 年版）

28、第 9.1.4.1 條：“明敷設 時，應穿有防火保護的金屬管或有防火保護的封閉式金屬線槽”； 2 ）除 1 ）之外的建筑， 應 遵循 建筑設計防火規范 GB50016-2006 第 11.1.6 條：“明敷時 （包括敷設在吊頂內） ， 應穿金屬管或封閉式金屬線槽，并應采取防火保護措施”。 精選 可編輯 當為非消防配電線路時： 1） 適用于建規 GB50016-2006 的建筑物，應執行建規 GB50016-2006 第 11.2.3 條：“配電線路敷設在有可燃物的吊頂內時，宜采用穿金屬 管、采用密閉式金屬線槽或難燃材料的塑料管等防火保護措施”。 2）除 1 ）之外的建筑物， 應執行低壓配電設計

29、規范 GB50054-95 第 5.2.7 條：配電線纜在建筑物的頂棚內敷設的， “必須采用金屬管、金屬線槽布線”。 總而言之，只有適用于建規 GB50016-2006 的建筑物，其非消防負荷的配電線路，允 許在吊頂內穿難燃材料塑料管敷設。 16 ，三相三線電表與三相四線電表分別用于什么情況？ 三相三線電表用于三相三線制電路 ,多是 10KV 以上線路 ! 三相四線電表用于三相四線制電表 ,多是 380/220 低壓線路 （有少量有特殊需要的高壓線路 也可能要用 .） 低電線本身是三相四線制 ,就只能用三相四線電表了 ,如用三相三線制會造成少計 .這和電路 的分類有關 !。 17 ，微型斷路器

30、能不能用在消防排煙風機的配電線路保護上 GB 50055-93 第 246 條 交流電動機的過載保護裝設應符合下列規定： 一、運行中容易過載的電動機、起動或自起動條件困難而要求限制起動時間的電動機，應 裝設過載保護。額定功率大于 3kW 的連續運行電動機宜裝設過載保護；但斷電導致損失比 過載更大時，不宜裝設過載保護，或使過載保護動作于信號。 二、短時工作或斷續周期工作的電動機，可不裝設過載保護，當電動機運行中可能堵轉時， 應裝設保護電動機堵轉的過載保護。 . 此處說的是電動機過載保護 , A 一般采用熱繼電器或反時限特性的過載脫扣器 . 可使過載動作于信號 . B若采用電動機保護型斷路器做電動

31、機過載保護 （不裝設其他過載保護電器），低壓斷路器應 精選 可編輯 裝有瞬動脫扣器和長延時脫扣器 ,且脫扣器應滿足一定的條件 . 低壓配電設計規范 GB 50054-95 第 435 條 突然斷電比過負載造成的損失更大的線路， 其過負載保護應作用于信號而不應作用于切斷電路。 此處說的是配電線路過載保護 ,一般采用熔斷器或斷路器保護 ,.當過載作用于信號時需選用 斷路器 . 而微斷一般都具有過載跳閘斷電的功能 ,不能動作于信號 . 綜上所述 ,小容量消防泵 .消防風機 .消防電梯等不能選用微斷作為配電保護開關 18 ，消防用的三級負荷怎么供電？ 根據建筑設計防火規范 GB50016-2006 第 11.1.1 條第 3 款，消防負荷也可能為三級負 荷。那么供電電源只采用一路市電，可否？ 答：建規 GB50016-2006 第 11.1.1 條第 3 款的條文說明注釋： “除了本條第一、 二款以外的建筑物、儲罐、堆場中的消防用電設備，其供電可以采用三級
