1、第 1 章電力電子器件1. 使晶閘管導通的條件是什么？答：使晶閘管導通的條件是：晶閘管承受正向陽極電壓，并在門極施加觸發電流（脈沖）。或：uAK>0 且 uGK>0。2. 維持晶閘管導通的條件是什么？怎樣才能使晶閘管由導通變為關斷？答：維持晶閘管導通的條件是使晶閘管的電流大于能保持晶閘管導通的最小電流，即維持電流。要使晶閘管由導通變為關斷， 可利用外加電壓和外電路的作用使流過晶閘管的電流降到接近于零的某一數值以下，即降到維持電流以下，便可使導通的晶閘管關斷。3. 圖 1-43 中陰影部分為晶閘管處于通態區間的電流波形，各波形的電流最大值均為I m，試計算各波形的電流平均值I d1、

2、 I d2、 I d3 與電流有效值I 1、 I 2、 I 3。04204520242a)b)c)圖 1-43圖1-43晶閘管導電波形解： a)I d1=1I m sin td ( t) = Im (21)0.2717 I m2 422I 1=1( I m sint )2 d (t) = I m310.4767 I m24242b)I d2 = 1I m sintd ( t ) = I m (21 )42I 2 =1( I m sint )2 d (t) = I m3422c)I d3 = 12 I m d (t) =0.25 I m2 0I 3=12 I m2 d (t ) =0.5200.

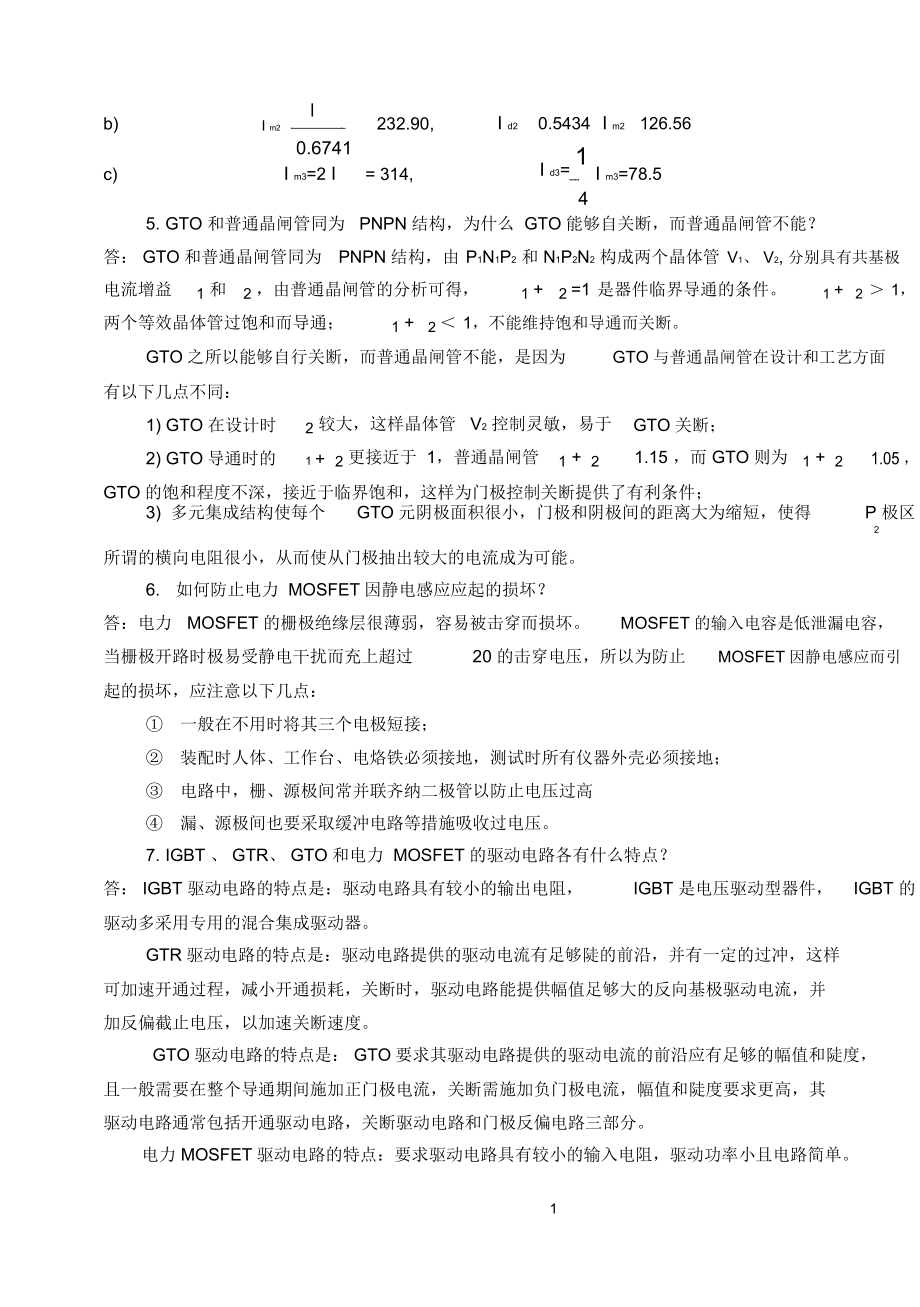

3、5434I m10.898 I m2I m4. 上題中如果不考慮安全裕量, 問 100A 的晶閘管能送出的平均電流I d1、 I d2、 I d3 各為多少？這時，相應的電流最大值I m1、 I m2、 I m3各為多少 ?解：額定電流I T(AV) =100A 的晶閘管，允許的電流有效值I =157A ，由上題計算結果知a)I m1I329.35 ，I d10.2717 I m1 89.480.4767b)I232.90,I d2 0.5434I m2 126.56I m20.6741I d3= 1c)I m3=2 I= 314,I m3=78.545. GTO 和普通晶閘管同為 PNPN結

4、構，為什么 GTO能夠自關斷，而普通晶閘管不能？答： GTO和普通晶閘管同為PNPN結構，由P1N1P2 和 N1P2N2 構成兩個晶體管V1、 V2, 分別具有共基極電流增益1 和2 ，由普通晶閘管的分析可得，1 +2 =1 是器件臨界導通的條件。1 + 2 1，兩個等效晶體管過飽和而導通；1 +2 1，不能維持飽和導通而關斷。GTO之所以能夠自行關斷，而普通晶閘管不能，是因為GTO與普通晶閘管在設計和工藝方面有以下幾點不同：1) GTO 在設計時2 較大，這樣晶體管 V2 控制靈敏，易于GTO關斷；2) GTO導通時的1 +2 更接近于 1，普通晶閘管 1 + 21.15 ，而 GTO則為

5、 1 + 21.05 ，GTO的飽和程度不深，接近于臨界飽和，這樣為門極控制關斷提供了有利條件；3) 多元集成結構使每個GTO元陰極面積很小，門極和陰極間的距離大為縮短，使得P 極區2所謂的橫向電阻很小，從而使從門極抽出較大的電流成為可能。6. 如何防止電力 MOSFET因靜電感應應起的損壞？答：電力MOSFET的柵極絕緣層很薄弱，容易被擊穿而損壞。MOSFET的輸入電容是低泄漏電容，當柵極開路時極易受靜電干擾而充上超過20 的擊穿電壓，所以為防止MOSFET因靜電感應而引起的損壞，應注意以下幾點： 一般在不用時將其三個電極短接； 裝配時人體、工作臺、電烙鐵必須接地，測試時所有儀器外殼必須接地

6、； 電路中，柵、源極間常并聯齊納二極管以防止電壓過高 漏、源極間也要采取緩沖電路等措施吸收過電壓。7. IGBT 、 GTR、 GTO和電力 MOSFET的驅動電路各有什么特點？答： IGBT 驅動電路的特點是：驅動電路具有較小的輸出電阻，IGBT 是電壓驅動型器件，IGBT 的驅動多采用專用的混合集成驅動器。GTR驅動電路的特點是：驅動電路提供的驅動電流有足夠陡的前沿，并有一定的過沖，這樣可加速開通過程，減小開通損耗，關斷時，驅動電路能提供幅值足夠大的反向基極驅動電流，并加反偏截止電壓，以加速關斷速度。GTO驅動電路的特點是： GTO要求其驅動電路提供的驅動電流的前沿應有足夠的幅值和陡度，且

7、一般需要在整個導通期間施加正門極電流，關斷需施加負門極電流，幅值和陡度要求更高，其驅動電路通常包括開通驅動電路，關斷驅動電路和門極反偏電路三部分。電力 MOSFET驅動電路的特點：要求驅動電路具有較小的輸入電阻，驅動功率小且電路簡單。18.全控型器件的緩沖電路的主要作用是什么？試分析RCD緩沖電路中各元件的作用。答：全控型器件緩沖電路的主要作用是抑制器件的內因過電壓，d/dt或過電流和 d /dt，減小器ui件的開關損耗。RCD緩沖電路中，各元件的作用是：開通時，Cs 經 Rs 放電， Rs 起到限制放電電流的作用；關斷時，負載電流經ss分流，使 d /d減小，抑制過電壓。VD 從Ctu9.

8、試說明 IGBT、GTR、 GTO和電力 MOSFET各自的優缺點。解：對 IGBT、 GTR、 GTO和電力 MOSFET的優缺點的比較如下表：器 件優點缺點開關速度高， 開關損耗小， 具有IGBT耐脈沖電流沖擊的能力， 通態壓開關速度低于電力MOSFET,降較低， 輸入阻抗高， 為電壓驅電壓，電流容量不及GTO動，驅動功率小耐壓高，電流大，開關特性好，開關速度低，為電流驅動，GTR所需驅動功率大，驅動電路通流能力強，飽和壓降低復雜，存在二次擊穿問題電壓、電流容量大， 適用于大功電流關斷增益很小，關斷時門極負脈沖電流大，開關速GTO率場合， 具有電導調制效應， 其度低，驅動功率大，驅動電通流

9、能力很強路復雜，開關頻率低開關速度快， 輸入阻抗高， 熱穩電流容量小，耐壓低，一般電 力定性好，所需驅動功率小且驅動只適用于功率不超過10kWMOSFET電路簡單， 工作頻率高， 不存在的電力電子裝置二次擊穿問題2第 2 章整流電路1. 單相半波可控整流電路對電感負載供電， 20mH，U100V，求當 0 和 60 時的負載L2電流 I d，并畫出 ud 與 i d 波形。解： 0 時，在電源電壓u2的正半周期晶閘管導通時，負載電感L 儲能，在晶閘管開始導通時刻，負載電流為零。在電源電壓u2的負半周期，負載電感L 釋放能量，晶閘管繼續導通。因此，在電源電壓 u2 的一個周期里，以下方程均成立：

10、L d i d2U 2 sintd t考慮到初始條件：當t 0 時 i d 0 可解方程得：i d2U 2(1cost )I d1L(1cost )d(t)22U 220L=2U 2=22.51(A)Lud 與 i d 的波形如下圖：u 202tud02ti d02t當 60°時，在 u2正半周期 60180 期間晶閘管導通使電感L 儲能，電感 L 儲藏的能量在u2 負半周期 180 300 期間釋放，因此在u2 一個周期中 60300 期間以下微分方程成立：L d i d2U2 sintd t考慮初始條件：當t 60 時 i 0 可解方程得：did2U2 (1cost)L2其平均值

11、為3I d152U 212U 23(=11.25(A)cos t) d( t) =23L 22 L此時 ud 與 i d 的波形如下圖：u2+0tud+ti dt2 圖 2-9 為具有變壓器中心抽頭的單相全波可控整流電路，問該變壓器還有直流磁化問題嗎？試說明：晶閘管承受的最大反向電壓為2 2U 2 ；當負載是電阻或電感時，其輸出電壓和電流的波形與單相全控橋時相同。答：具有變壓器中心抽頭的單相全波可控整流電路，該變壓器沒有直流磁化的問題。因為單相全波可控整流電路變壓器二次測繞組中，正負半周內上下繞組內電流的方向相反，波形對稱，其一個周期內的平均電流為零，故不會有直流磁化的問題。以下分析晶閘管承受

12、最大反向電壓及輸出電壓和電流波形的情況。 以晶閘管 VT 為例。當 VT 導通時，晶閘管 VT 通過 VT 與 2 個變壓器二次繞組并聯，所以2121VT 承受的最大電壓為2 2U2 。2 當單相全波整流電路與單相全控橋式整流電路的觸發角相同時，對于電阻負載：（ 0）期間無晶閘管導通，輸出電壓為0；（ ）期間，單相全波電路中VT 導通，單相全控橋電1路中 VT 、VT 導通，輸出電壓均與電源電壓u 相等； ( ) 期間，均無晶閘管導通，輸出電142壓為 0； ( 2) 期間，單相全波電路中VT 導通，單相全控橋電路中VT 、 VT 導通，輸出223電壓等于u 。2對于電感負載： （ ）期間，單

13、相全波電路中VT 導通，單相全控橋電路中VT、VT114導通，輸出電壓均與電源電壓u 相等；（ 2）期間，單相全波電路中VT 導通，單22相全控橋電路中VT 、 VT 導通，輸出波形等于u 。232可見，兩者的輸出電壓相同，加到同樣的負載上時，則輸出電流也相同。3 單相橋式全控整流電路，U 100V，負載中 R 2， L 值極大，當 30°時，要求：24作出 ud、 i d、和 i 2 的波形；求整流輸出平均電壓Ud、電流 I d，變壓器二次電流有效值I 2；考慮安全裕量，確定晶閘管的額定電壓和額定電流。解： ud、 i d、和 i2 的波形如下圖：u2OtudOtidI dtOId

14、i2Ot輸出平均電壓U、電流 I，變壓器二次電流有效值I分別為dd2Ud 0.9 U2 cos 0.9 ×100× cos30 ° 77.97 （ V）I d Ud / R 77.97/2 38.99 （ A）I 2 I d 38.99 （ A）晶閘管承受的最大反向電壓為：2 U2 1002 141.4 （ V）考慮安全裕量，晶閘管的額定電壓為：UN（ 23）× 141.4 283424（ V）具體數值可按晶閘管產品系列參數選取。流過晶閘管的電流有效值為：I VT I d2 27.57 （ A）晶閘管的額定電流為：I N（ 1.52 ）× 27

15、.57 1.57 2635（ A）具體數值可按晶閘管產品系列參數選取。4 單相橋式半控整流電路，電阻性負載，畫出整流二極管在一周內承受的電壓波形。解：注意到二極管的特點：承受電壓為正即導通。因此，二極管承受的電壓不會出現正的部分。在電路中器件均不導通的階段，交流電源電壓由晶閘管平衡。整流二極管在一周內承受的電壓波形如下：5u202tuVD20tuVD40t5 單相橋式全控整流電路，U2=100V，負載中 R=2， L 值極大，反電勢E=60V，當=30 時，要求： 作出 ud、 i d 和 i 2 的波形； 求整流輸出平均電壓Ud、電流 I d，變壓器二次側電流有效值I 2； 考慮安全裕量，確

16、定晶閘管的額定電壓和額定電流。解： ud、 i d 和 i 2 的波形如下圖：u2OtudOtidIdOI dti 2IdOt整流輸出平均電壓 U、電流 I ，變壓器二次側電流有效值 I分別為dd2U0.9Ucos 0.9 × 100× cos30 ° 77.97(A)d2Id ( U E)/ R(77.97 60)/2 9(A)d2d 9(A)I I晶閘管承受的最大反向電壓為：2 U2 1002流過每個晶閘管的電流的有效值為：I VT I d 2故晶閘管的額定電壓為： 141.4 （ V） 6.36 （ A）UN(23) × 141.4 283424（

17、 V）6晶閘管的額定電流為：I N (1.52) × 6.36 1.57 68（ A）晶閘管額定電壓和電流的具體數值可按晶閘管產品系列參數選取。6. 晶閘管串聯的單相半控橋（橋中VT1、 VT2 為晶閘管），電路如圖 2-11 所示， U2=100V，電阻電感負載，=2，L值很大，當=60 時求流過器件電流的有效值，并作出d、d、VT、D 的Ru iii波形。ddVTD的波形如下圖：解： u 、 i 、 i、 iu 2OtudOti dIdiVT1 OtIdOtiVD2IdOt負載電壓的平均值為：U d12U 2sin td( t ) 0.9U 21 cos( / 3)67.5 （

18、V）32負載電流的平均值為：I dUd R 67.52 2 33.75 （ A）流過晶閘管12的電流有效值為：VT、 VTI VT1 I d 19.49 （ A）3流過二極管34VD、 VD的電流有效值為：I VD2 I d 27.56 （ A）37. 在三相半波整流電路中，如果 a 相的觸發脈沖消失，試繪出在電阻性負載和電感性負載下整流電壓 ud 的波形。解：假設0 ，當負載為電阻時，ud 的波形如下：7uduaubucOtudu aubucOt當負載為電感時，ud 的波形如下：uduaubucOtuduaubucOt8三相半波整流電路，可以將整流變壓器的二次繞組分為兩段成為曲折接法，每段的

19、電動勢相同，其分段布置及其矢量如圖2-60 所示，此時線圈的繞組增加了一些，銅的用料約增加10%，問變壓器鐵心是否被直流磁化，為什么？ABCCNnBNAabcc2111c1a2b2c2naa12b1b2圖2-60圖 2-60變壓器二次繞組的曲折接法及其矢量圖答：變壓器鐵心不會被直流磁化。原因如下：變壓器二次繞組在一個周期內：當a1 c2 對應的晶閘管導通時，a1 的電流向下流，c2 的電流向上流；當 c1b2 對應的晶閘管導通時， c1 的電流向下流， b2 的電流向上流；當 b1 a2 對應的晶閘管導通時， b1 的電流向下流， a2 的電流向上流； 就變壓器的一次繞組而言， 每一周期中有兩

20、段時間 （各為 120 ）由電流流過，流過的電流大小相等而方向相反，故一周期內流過的電流平均值為零，所8以變壓器鐵心不會被直流磁化。9三相半波整流電路的共陰極接法與共陽極接法，a、 b 兩相的自然換相點是同一點嗎？如果不是，它們在相位上差多少度？答：三相半波整流電路的共陰極接法與共陽極接法，a、 b 兩相之間換相的的自然換相點不是同一點。它們在相位上相差180°。10 有兩組三相半波可控整流電路，一組是共陰極接法，一組是共陽極接法，如果它們的觸發角都是，那末共陰極組的觸發脈沖與共陽極組的觸發脈沖對同一相來說，例如都是a 相，在相位上差多少度？答：相差 180°。11 三相半

21、波可控整流電路，2=100V，帶電阻電感負載，=5，L值極大，當=60 時，要UR求： 畫出d、id 和iVT1 的波形；u 計算d、Id、IdT和IVT。U解： ud、 i d 和 i VT1 的波形如下圖：u2=30°ucua ubOtuduaubucOtiVT 1OtidOt Ud、 I d、I dT 和 I VT 分別如下Ud 1.17 U2cos 1.17 × 100× cos60° 58.5 （ V）I d Ud R 58.5 5 11.7 （ A）I dVTI d 3 11.7 3 3.9 （ A）I VT I d3 6.755 （ A）1

22、2 在三相橋式全控整流電路中，電阻負載，如果有一個晶閘管不能導通，此時的整流電壓ud 波形如何？如果有一個晶閘管被擊穿而短路，其他晶閘管受什么影響？答：假設VT1 不能導通，整流電壓ud 波形如下：9udOt假設 VT1 被擊穿而短路，則當晶閘管VT3 或 VT5 導通時，將發生電源相間短路，使得VT3、VT5也可能分別被擊穿。13 三相橋式全控整流電路， U2=100V，帶電阻電感負載，R=5， L 值極大，當=60 時，要求： 畫出 ud、 i d 和 i VT1 的波形； 計算 Ud、 I d、 I dT和 I VT。解： ud、 i d 和 i VT1 的波形如下：= 60°

23、ubucu2uat1tOuab uacubcubaucaucbuabuacudOti dOtiVT 1Ot Ud、 I d、I dT 和 I VT 分別如下d2 2.34 × 100× cos60 ° 117（ V）U 2.34UcosI UR117 523.4 （A）ddI I 323.4 37.8 （A）DVTdI VT I d3 23.4 3 13.51 （A）14 單相全控橋，反電動勢阻感負載，R=1， L=， E=40V， U2=100V， LB=0.5mH，當 =60時求 Ud、 I d 與的數值，并畫出整流電壓ud 的波形。解：考慮 LB 時，有：1

24、0Ud 0.9 U2cos UdUd 2XBI dI d（ Ud E） R解方程組得：Ud （ R 0.9 U2cos 2XBE）（ R2XB） 44.55 （ V）Ud0.455 （ V）I d4.55 （ A）又cos cos() 2 I d X B U2即得出cos(60) =0.4798換流重疊角 61.33 ° 60 °=1.33 °最后，作出整流電壓Ud 的波形如下：u2OtudOt15 三相半波可控整流電路， 反電動勢阻感負載， U2=100V，R=1，L=，LB=1mH，求當 =30時、 E=50V 時 Ud、 I d、的值并作出ud 與 i VT

25、1和 i VT2的波形。解：考慮LB 時，有：Ud 1.17 U2cos UdUd 3XBI d 2I d（ Ud E） R解方程組得：Ud（ R 1.17 U2cos 3XBE）（ 2 R 3XB） 94.63 （ V）Ud6.7 （ V）I d 44.63 （ A）又cos cos() 2 I d X B 6U211即得出cos(30) =0.752換流重疊角 41.28ud 、i VT1 和 i VT2 的波形如下：u2uaubOuduaubOiVT1OiVT2O16 三相橋式不可控整流電路，阻感負載，I2和的值并作出 u 、 i和 i2的波形。dVD°30 °=11

26、.28 °ucuctIdtI dtR=5， L=， U2 =220V，XB=0.3 ，求 Ud、I d、I VD、解：三相橋式不可控整流電路相當于三相橋式可控整流電路0°時的情況。Ud 2.34 U2cos UdUd 3XBI dI d Ud R解方程組得：Ud 2.34 U2cos （ 1 3XB/ R） 486.9 （V）I d 97.38 （ A）又cos cos() 2 I d X B 6U2即得出cos=0.892換流重疊角 26.93 °12二極管電流和變壓器二次測電流的有效值分別為I VDI d 3 97.38 3 32.46 （ A）II 79.5

27、1 （ A）2a2d3u 、iVD1和 i2a的波形如下：du2uaubucOt 1tuduab uac ubc uba uca ucb u ab uacOtiVD1I dOti 2aIdOt17三相全控橋，反電動勢阻感負載，=200V， =1， =，2=220V，=60 ，當 B=0ERLUL和LB=1mH情況下分別求d、d 的值，后者還應求并分別作出ud 與iT 的波形。U I解：當LB 0 時：Ud 2.34 U2cos 2.34 ×220× cos60 ° 257.4 （ V）I d（ Ud E） R（ 257.4 200） 1 57.4 （ A）當 LB

28、 1mH時Ud 2.34 U2cos UdUd 3XBI dI d（ Ud E） R解方程組得：Ud（ 2.34 U2R cos 3XBE）（ R 3XB） 244.15 （ V）I d 44.15 （ A）Ud13.25 （ V）又 cos cos() 2XBI d6 U2cos(60) 0.448513 63.35 ° 60° 3.35 °ud、 I VT1和 I VT2的波形如下：u2uaubucOtuduab uac ubc uba uca ucb u ab uacOtiVT1I dOtiVT2IdOt18單相橋式全控整流電路，其整流輸出電壓中含有哪些次數

29、的諧波？其中幅值最大的是哪一次？變壓器二次側電流中含有哪些次數的諧波？其中主要的是哪幾次？答：單相橋式全控整流電路，其整流輸出電壓中含有2k（k=1、 2、 3 ）次諧波，其中幅值最大的是 2 次諧波。變壓器二次側電流中含有2k 1（k 1、 2、 3 ）次即奇次諧波，其中主要的有 3次、5次諧波。19三相橋式全控整流電路，其整流輸出電壓中含有哪些次數的諧波？其中幅值最大的是哪一次？變壓器二次側電流中含有哪些次數的諧波？其中主要的是哪幾次？答：三相橋式全控整流電路的整流輸出電壓中含有6k（ k 1、 2、 3 ）次的諧波，其中幅值最大的是 6 次諧波。變壓器二次側電流中含有6k 1( k=1、

30、 2、 3) 次的諧波，其中主要的是5、 7次諧波。20試計算第 3 題中 i2的 3、5、 7 次諧波分量的有效值I 、 I、 I27。2325解：在第3 題中已知電路為單相全控橋，其輸出電流平均值為I d 38.99 （ A）于是可得：I 2322 I d 3 22 × 38.99 3 11.7 （ A）I 2522 I d 5 22 × 38.99 5 7.02 （ A）I 2722 I d 7 22 × 38.99 7 5.01 （ A）1421試計算第13 題中 i 2 的 5、7 次諧波分量的有效值I 25、 I 27。解：第 13 題中，電路為三相橋

31、式全控整流電路，且已知I d23.4 （ A）由此可計算出5 次和 7 次諧波分量的有效值為：I 256 I d56 × 23.45 3.65 （ A）I 276 I d76 × 23.47 2.61 （ A）22試分別計算第3 題和第 13 題電路的輸入功率因數。解：第3 題中基波電流的有效值為：I 1 22 I d 22 × 38.99 35.1 （ A）基波因數為 I 1 I I 1I d35.1 38.99 0.9電路的輸入功率因數為： cos 0.9 cos30 ° 0.78第 13 題中基波電流的有效值：I 16 I d6 × 23

32、.39 18.243 （ A）基波因數為 I 1I I 1 I d 0.955電路的輸入功率因數為：cos0.955 cos60° 0.4823帶平衡電抗器的雙反星形可控整流電路與三相橋式全控整流電路相比有何主要異同？答：帶平衡電抗器的雙反星形可控整流電路與三相橋式全控整流電路相比有以下異同點：三相橋式電路是兩組三相半波電路串聯，而雙反星形電路是兩組三相半波電路并聯，且后者需要用平衡電抗器；當變壓器二次電壓有效值U2 相等時，雙反星形電路的整流電壓平均值Ud 是三相橋式電路的1/2 ，而整流電流平均值I d 是三相橋式電路的2 倍。在兩種電路中，晶閘管的導通及觸發脈沖的分配關系是一樣

33、的，整流電壓ud 和整流電流i d的波形形狀一樣。24整流電路多重化的主要目的是什么？答：整流電路多重化的目的主要包括兩個方面，一是可以使裝置總體的功率容量大，二是能夠減少整流裝置所產生的諧波和無功功率對電網的干擾。25 12 脈波、 24 脈波整流電路的整流輸出電壓和交流輸入電流中各含哪些次數的諧波？答： 12 脈波電路整流電路的交流輸入電流中含有11 次、 13 次、 23 次、 25 次等即 121、（=1，kk2， 3···）次諧波，整流輸出電壓中含有12、 24 等即 12k（ k=1， 2， 3···）次諧波。1524 脈

34、波整流電路的交流輸入電流中含有23 次、 25 次、 47 次、 49 次等，即24k 1（ k=1， 2，3···）次諧波，整流輸出電壓中含有24、 48 等即 24k（ k=1， 2，3···）次諧波。26使變流器工作于有源逆變狀態的條件是什么？答：條件有二：直流側要有電動勢，其極性須和晶閘管的導通方向一致，其值應大于變流電路直流側的平均電壓；要求晶閘管的控制角 > /2 ，使 Ud 為負值。27三相全控橋變流器，反電動勢阻感負載，=1，L=，U=220V，L=1mH，當E=-400V ，RB2M=60 時求 d、d 與的值

35、，此時送回電網的有功功率是多少？U I解：由題意可列出如下3 個等式：d 2.342cos( ) dUUUUd 3XBI dI d（ Ud EM） R三式聯立求解，得d 2.34 2cos( ) 3 B M ( 3B) 290.3 （ V）UURX ERXI d 109.7 （ A）由下式可計算換流重疊角：cos cos() 2XI 6 U 0.1279B d2cos(120) 0.6279128.90 120 8.90送回電網的有功功率為P= | E M I d |I d2 R =400× 109.7-109.72× 109.7 × 1=31.85(W)28單相

36、全控橋，反電動勢阻感負載，R=1， L=， U2=100V，L=0.5mH，當 EM=-99V ， =60時求 Ud、 I d 和的值。解：由題意可列出如下3 個等式：Ud 0.9 U2cos( - ) UdUd 2XBI dI d（ Ud EM） R三式聯立求解，得Ud R 0.9 U2cos( - ) 2XBEM （ R 2XB） 49.91 （ V）I d 49.09 （ A）又16cos cos() 2 I d X B U2 =0.2181即得出cos(120) =-0.7181換流重疊角 135.9 ° 120 °=15.9 °29 什么是逆變失敗？如何防止逆變失敗？答：逆變運行時，一旦發生換流失敗，外接的直流電源就會通過晶閘管電路形成短路，或者使變流器的輸出平均電
