1、大連理工大學實驗預習報告學院（系）： 信息與通信工程 專業： 通信工程 班級： 電通1402 姓 名： 糜智華 學號： 201483051 組： _ 實驗時間： 2016年11月16日18:0021:00 實驗室： C221 實驗臺： 37號機 實驗二 綜合業務交換設備通信實驗預習報告一、 實驗?zāi)康暮鸵?通過該實驗使學生理解通信網絡的基本概念，了解和掌握現代通信網的網絡拓?fù)浣Y(jié)構、通信網使用的 設備連接方法和信號傳輸過程。本實驗將進行基于綜合業務交換設備的語音通信實驗。通過對綜合業務交 換設備的簡單配置，了解下一代通信網絡的基本組成及各部分的功能，熟悉下一代通信網絡的通信過程。 二、 實驗原理

2、和內容操作和配置綜合業務交換設備，實現電話之間通話實驗。三、 實驗步驟綜合業務交換設備(IBX1000)配置流程：1. 確認綜合業務交換設備(IBX1000)上電正常運轉，且 CCS2000 服務器已正常開啟（由教師操作）2. 啟動計算機（每個學生配置一臺計算機），運行 WinXP 系統。 3. 在 web 瀏覽地址欄輸入：192.168.10.2/rt-nm， 操作員/密碼：ibx1000/ibx1000， 交換機地址為： 192.168.10.1 4. 用戶配置： 選擇“交換機配置”->“基本配置”->“用戶配置”，點擊“添加”。 用戶類型：SIP 協議， 域名： 192.16

3、8.10.1， 用戶密碼：123， 電話號碼：可自選，推薦 480XX00，480XX01，480XX02，XX 為 ID，數 量：3 （注：IBX1000 目前最多支持 200 用戶）， 步長：自選，如 1， 然后“保存”返回。 5. 路由配置 為 IBX1000 所連接的電話能夠進行局內通話進行路由配置。路由配置->路由表->添加， 號碼前綴：由所 配置的電話號碼決定，如 480， 長度：7 位, 類型：本局，路由號：255. 然后，點擊：“保存”。 6.IAD 配置 （設備置于桌面，見實驗 1 圖所示） 每個 IAD 都需要配置。登錄：在 web 瀏覽地址欄輸入 IAD

4、 的 IP 地址。地址記錄在每個 IAD 上面。用戶名： 21 admin, 密碼：admin。 配置如下： Wizard->static->WAN IP: Address: 192.168.10. X (見 IAD 上面，千萬不要配成其他 IP。)， MASK: 255.255.255.0, Gateway: 192.168.10.1, DNS Server: 不用設. Proxy server: 192.168.10.1, Account: 電話號碼，從所配置的用戶號碼中選擇一個， Password: 與用 戶配置時所設密碼相同（123），Auth name: 不用設, nex

5、t->submit. 點擊“ok”確定。 7. 視頻電話配置 設置->帳號->增加帳號， 顯示名（注冊名，用戶名）全是電話號碼，從所配置的用戶號碼中選擇一個（注 意不要選擇已分配給其它 IAD 或視頻電話的號碼，即號碼不可重用）。 密碼：與用戶配置時所設密碼相同 （123）。 服務器：192.168.10.1， 端口：5060. 選擇“啟用帳號”（左上角），然后“保存”。大連理工大學實驗報告學院（系）： 信息與通信工程 專業： 通信工程 班級： 電通1402 姓 名： 糜智華 學號： 2014839051 組： _ 實驗時間： 2016年11月16日18:0021:00 實驗

6、室： C221 實驗臺： 37號機 指導教師： 李小兵 實驗二 綜合業務交換設備通信實驗報告一、 實驗?zāi)康暮鸵笸ㄟ^該實驗使學生理解通信網絡的基本概念，了解和掌握現代通信網的網絡拓?fù)浣Y(jié)構、通信網使用的 設備連接方法和信號傳輸過程。本實驗將進行基于綜合業務交換設備的語音通信實驗。通過對綜合業務交 換設備的簡單配置，了解下一代通信網絡的基本組成及各部分的功能，熟悉下一代通信網絡的通信過程。 二、 實驗原理和內容操作和配置綜合業務交換設備，實現電話之間通話實驗。3、 主要儀器設備綜合業務交換設備（IBX1000），電話終端，計算機終端等。設備連接示意圖如下：程控交換機（ZXJ10），電話終端，計算機

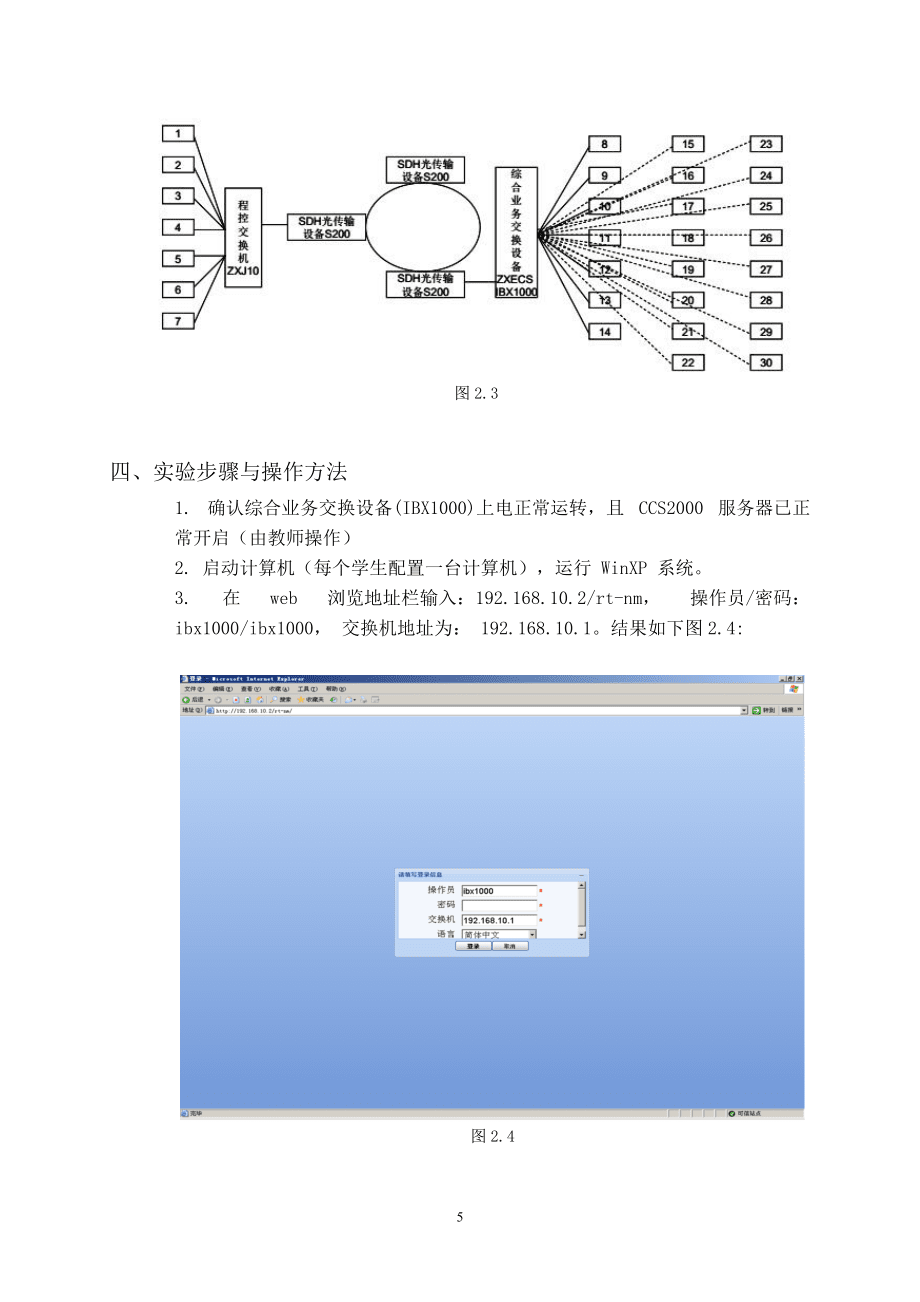

7、終端等。設備連接示意圖如下圖2.1-2.3:圖2.1圖2.2圖2.3四、實驗步驟與操作方法1. 確認綜合業務交換設備(IBX1000)上電正常運轉，且 CCS2000 服務器已正常開啟（由教師操作）2. 啟動計算機（每個學生配置一臺計算機），運行 WinXP 系統。 3. 在 web 瀏覽地址欄輸入：192.168.10.2/rt-nm， 操作員/密碼：ibx1000/ibx1000， 交換機地址為： 192.168.10.1。結果如下圖2.4:圖2.4 4. 用戶配置： 選擇“交換機配置”->“基本配置”->“用戶配置”，點擊“添加”。 用戶類型：SIP 協議， 域名： 192.

8、168.10.1， 用戶密碼：123， 電話號碼：可自選，推薦 480XX00，480XX01，480XX02，XX 為 ID，數 量：3 （注：IBX1000 目前最多支持 200 用戶）， 步長：自選，如 1， 然后“保存”返回。 5. 路由配置 為 IBX1000 所連接的電話能夠進行局內通話進行路由配置。路由配置->路由表->添加， 號碼前綴：由所 配置的電話號碼決定，如 480， 長度：7 位, 類型：本局，路由號：255. 然后，點擊：“保存”。 結果如圖2.5。圖2.56. IAD 配置 （設備置于桌面，見實驗 1 圖所示） 每個 IAD 都需要配置。登錄：在

9、web 瀏覽地址欄輸入 IAD 的 IP 地址。地址記錄在每個 IAD 上面。用戶名： 21 admin, 密碼：admin。 配置如下： Wizard->static->WAN IP: Address: 192.168.10. X (見 IAD 上面，千萬不要配成其他 IP。)， MASK: 255.255.255.0, Gateway: 192.168.10.1, DNS Server: 不用設. Proxy server: 192.168.10.1, Account: 電話號碼，從所配置的用戶號碼中選擇一個， Password: 與用 戶配置時所設密碼相同（123），Auth

10、 name: 不用設, next->submit. 點擊“ok”確定。如下圖2.6,2.7:圖2.6圖2.7 7. 視頻電話配置 設置->帳號->增加帳號， 顯示名（注冊名，用戶名）全是電話號碼，從所配置的用戶號碼中選擇一個（注 意不要選擇已分配給其它 IAD 或視頻電話的號碼，即號碼不可重用）。 密碼：與用戶配置時所設密碼相同 （123）。 服務器：192.168.10.1， 端口：5060. 選擇“啟用帳號”（左上角），然后“保存”。視頻成功結果如圖2.8：圖2.85、 實驗數據記錄和處理本次試驗在37號機配置了四個號碼，分別是84803700,84803701，8480

11、3702,84803703。均可成功呼叫老師號碼。6、 實驗結果與分析配置完成后，在本機按下免提 *114# 后，本機會傳出主叫號碼。呼叫老師號碼4809902，成功接通。可視電話配置完畢后能正常通話。七、討論、建議、質疑 通過本次試驗實驗理解了通信網絡的基本概念，了解掌握了現代通信網的網絡拓?fù)浣Y(jié)構、通信網使用的設備連接方法和信號傳輸過程。通過對綜合業務交換設備的簡單配置，了解下一代通信網絡的基本組成及各部分的功能，熟悉了下一代通信網絡的通信過程。本次試驗過程可能會遇到一些困難，如果IAD的IP地址輸出不對，將無法試驗成功。還有一些不可控因素，如果其他同學輸錯IP地址或者與自己同組的同學和自己同時登陸，將會導致IAD無法登陸。幸運的是本次試驗成功了，避免了上述問題。補充： 1. 如何配置一臺 IAD 同時支持 8 部電話 a) 登錄 IAD： 192.168.10.X b) 選”VOIP”->Account information, 將相應端口的電話狀態 Enable 開啟 這樣，端口 1 對應的電話（號碼 84700001）即為激話，端口 2 對應的電話（號碼 84700002）也被激話 2. 如果 IAD 不能訪問，如何修復？ a) 首先將 PC 機 IP 地址設置為：192.168.1.100， 25
