1、常州工程職業(yè)技術(shù)學(xué)院項(xiàng)目2實(shí)施過程報(bào)告班級(jí)：材料1211姓名：湯淮洲項(xiàng)目名稱防水砂漿制作單位第四組組 長湯淮洲小組成員喬慧東 王杉 王恒 王沖 萬千 許曉園 夏銀芳 吳蘭萍制作時(shí)間2014年3月7日一、項(xiàng)目具體任務(wù)防水砂漿的配制與檢測二、任務(wù)描述1 .砂漿防水劑的概念，用途，種類及防水原理2 .防水砂漿的配制原理，方法及過程3 .防水劑的性能要求及性能測試方法4本項(xiàng)目重點(diǎn)分析聚合物水泥防水砂漿三、參考文獻(xiàn)名單DL/T 5126 2001聚合物改性水泥砂漿試驗(yàn)規(guī)程JCT984 2005防水砂漿標(biāo)準(zhǔn)防水劑對無機(jī)輕集料保溫砂漿性能的影響新型建筑材料期刊聚合物防水砂漿性能影響的研究 外加劑復(fù)合聚合物防

2、水砂漿的制備 有機(jī)硅防水劑改性水泥砂漿的研究 砂漿的配制與檢測2010第四屆（中國）國際建筑干混砂漿生產(chǎn)應(yīng)用技術(shù)研討會(huì)論文集 新型建筑材料期刊化學(xué)建材期刊四、資料總結(jié)1 .聚合物水泥防水砂漿（又稱聚合物改性水泥防水砂漿）以水泥，細(xì)骨料為原料，摻入少量聚合物、超 塑化劑、防水劑等外加劑對砂漿改性，通過調(diào)整配合比，抑制或減少孔隙率，改變孔隙特征，來制成具有 一定抗?jié)B透能力的防水層，細(xì)致 密實(shí)，水分子難以通過，從而達(dá)到防水目的的防水技術(shù)2 .聚合物改性劑為進(jìn)行水泥砂漿的改性摻入的水溶性或水分散性聚合物的總稱。按聚合物改性材料的狀態(tài)分為干粉類（1類）和乳液類（n類）：I類:由水泥、細(xì)骨料和聚合物干粉、

3、添加劑等組成；n類:由水泥、細(xì)骨料的粉狀材料和聚合物乳液、添加劑等組成3 .現(xiàn)在防水材料品種繁多、形態(tài)不一，性能各異，價(jià)格高低懸殊。聚合物改性的水泥防水砂漿工藝簡單， 成本低廉，由于其良好的粘接力、抗?jié)B性、耐老化性、透氣性得到了廣泛的應(yīng)用，不僅防水效果好而且降 低了施工厚度4 .聚合物水泥防水砂漿在一點(diǎn)意義上是一種有機(jī)材料與無機(jī)材料相復(fù)合的復(fù)合材料，兼有有機(jī)材料和無機(jī)材料的優(yōu)點(diǎn)5聚合物水泥防水砂漿屬剛性材料；，剛性防水砂漿產(chǎn)品存在一些問題，如抗?jié)B能力差、吸水率和干縮率大、易開裂等。通過外加劑的復(fù)合改變材料內(nèi)部結(jié)構(gòu)形態(tài)，可達(dá)到防水效果，選擇HPMC （羥丙基甲基纖維素醛 保水增稠劑）摻量為水泥總

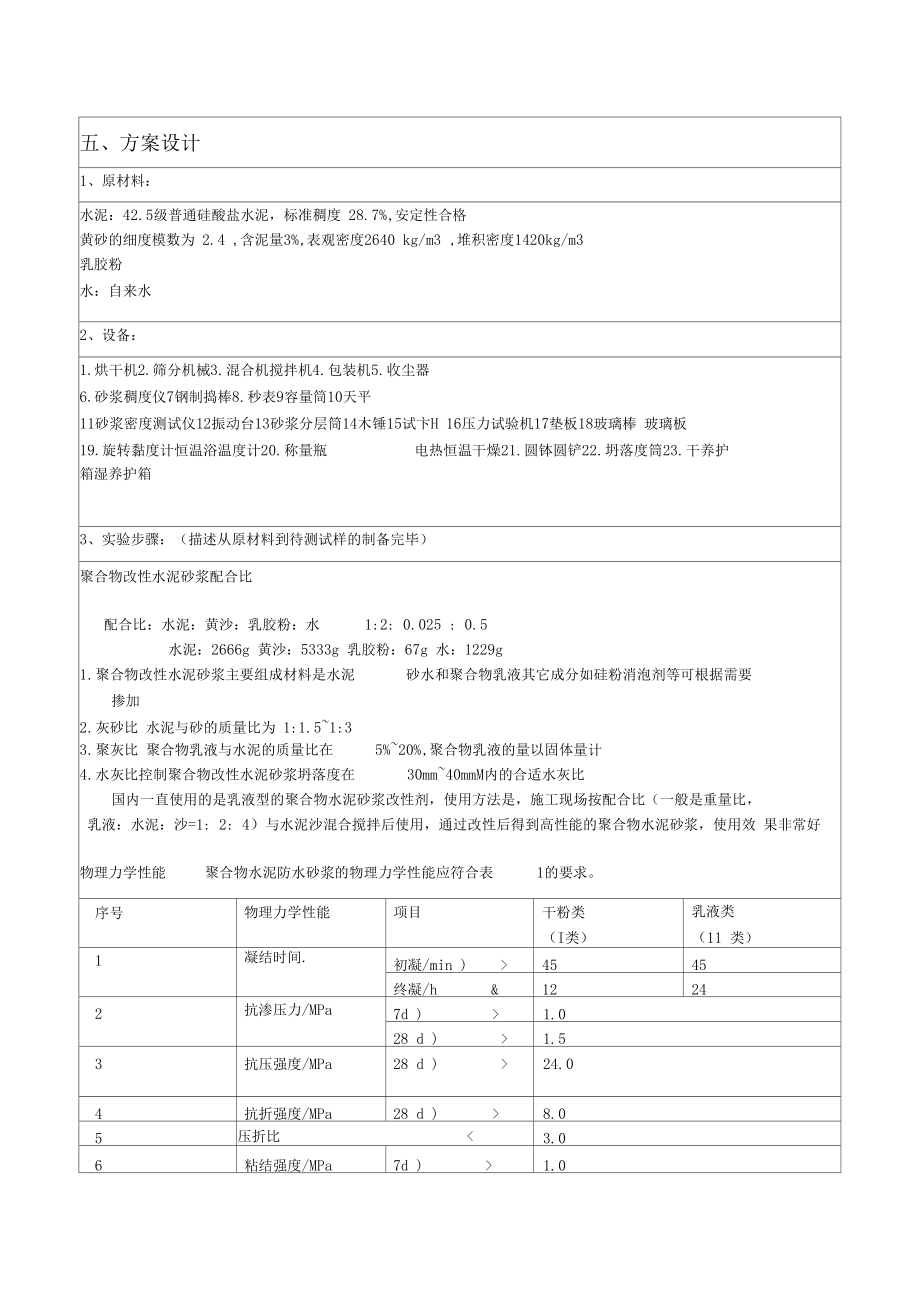

4、質(zhì)量的 0.08%, F10摻量為砂漿總質(zhì)量的 0.05%,消泡劑摻量為水泥總質(zhì)量 的0.06%來制備聚合物防水砂漿，其抗?jié)B性均能滿足JC/T 984-2005標(biāo)準(zhǔn)規(guī)定要求，此方法為優(yōu)選方案6 .無機(jī)輕集料保溫砂漿是一種較適合于夏熱冬冷及夏熱冬暖地區(qū)使用的墻體保溫隔熱砂漿，可通過在保溫砂漿中加入有機(jī)硅防水劑來提高其防水性能7 .以活性烷氧基烷基硅烷制備的水乳型有機(jī)硅水泥砂漿防水添加劑 ，對水泥砂漿有明顯的緩凝作用，可提高水泥砂漿的強(qiáng)度及防水耐久性能五、方案設(shè)計(jì)1、原材料：水泥：42.5級(jí)普通硅酸鹽水泥，標(biāo)準(zhǔn)稠度 28.7%,安定性合格黃砂的細(xì)度模數(shù)為 2.4 ,含泥量3%,表觀密度2640 k

5、g/m3 ,堆積密度1420kg/m3乳膠粉水：自來水2、設(shè)備：1.烘干機(jī)2.篩分機(jī)械3.混合機(jī)攪拌機(jī)4.包裝機(jī)5.收塵器6.砂漿稠度儀7鋼制搗棒8.秒表9容量筒10天平11砂漿密度測試儀12振動(dòng)臺(tái)13砂漿分層筒14木錘15試卞H 16壓力試驗(yàn)機(jī)17墊板18玻璃棒 玻璃板19.旋轉(zhuǎn)黏度計(jì)恒溫浴溫度計(jì)20.稱量瓶電熱恒溫干燥21.圓缽圓鏟22.坍落度筒23.干養(yǎng)護(hù)箱濕養(yǎng)護(hù)箱3、實(shí)驗(yàn)步驟：（描述從原材料到待測試樣的制備完畢）聚合物改性水泥砂漿配合比配合比：水泥：黃沙：乳膠粉：水1:2: 0.025 : 0.5水泥：2666g 黃沙：5333g 乳膠粉：67g 水：1229g1 .聚合物改性水泥砂漿

6、主要組成材料是水泥砂水和聚合物乳液其它成分如硅粉消泡劑等可根據(jù)需要摻加2 .灰砂比 水泥與砂的質(zhì)量比為 1:1.51:33 .聚灰比 聚合物乳液與水泥的質(zhì)量比在5%20%,聚合物乳液的量以固體量計(jì)4 .水灰比控制聚合物改性水泥砂漿坍落度在30mm40mmM內(nèi)的合適水灰比國內(nèi)一直使用的是乳液型的聚合物水泥砂漿改性劑，使用方法是，施工現(xiàn)場按配合比（一般是重量比，乳液：水泥：沙=1: 2: 4）與水泥沙混合攪拌后使用，通過改性后得到高性能的聚合物水泥砂漿，使用效 果非常好物理力學(xué)性能聚合物水泥防水砂漿的物理力學(xué)性能應(yīng)符合表1的要求。序號(hào)物理力學(xué)性能項(xiàng)目干粉類（I類）乳液類（11 類）1凝結(jié)時(shí)間.初凝

7、/min )>4545終凝/h&12242抗?jié)B壓力/MPa7d )>1.028 d )>1.53抗壓強(qiáng)度/MPa28 d )>24.04抗折強(qiáng)度/MPa28 d )>8.05壓折比<3.06粘結(jié)強(qiáng)度/MPa7d )>1.028 d )>1.27耐熱性：100 c 水.5h無開裂、剝落8耐堿性飽和Ca（OH）*溶液， 168 h無開裂、剝落9抗凍性凍融循環(huán)卜15'C"+20'C ) , 25 次無開裂、剝落10收縮率/%28 d<0. 15a凝結(jié)時(shí)間項(xiàng)目可根據(jù)用戶需要及季節(jié)變化進(jìn)行調(diào)整。試驗(yàn)方法1標(biāo)準(zhǔn)試驗(yàn)條件

8、試驗(yàn)室試驗(yàn)及干養(yǎng)護(hù)條件：溫度20c± 2'C，相對濕度45%-70%a養(yǎng)護(hù)室養(yǎng)護(hù)條件：溫度20'C 12'C ,相對濕度）95%e2試樣的狀態(tài)調(diào)節(jié)試驗(yàn)前樣品及所有器具應(yīng)在試驗(yàn)室試驗(yàn)條件下放置至少24 h,3攪拌在試驗(yàn)中米用符合 JC/T 681的行星式水泥膠砂攪拌機(jī)低速攪拌或米用人工攪拌（符合DL/T 5126要求），1類材料攪拌時(shí)按規(guī)定比例稱量粉料和水，將水倒入攪拌鍋內(nèi)，然后將粉料徐徐加入到水中進(jìn)行攪拌。II類材料按規(guī)定比例稱量粉料，將粉料攪拌均勻，然后加入到液料中攪拌均勻，如需要加水的，應(yīng)先將乳液與水?dāng)嚢杈鶆?。攪拌時(shí)間由廠家指定，但必須自加水起在3 min

9、內(nèi)完成。4成型與養(yǎng)護(hù)JC/T 984-2005抗壓、抗折試件的成型：將按6.4制備的砂漿分二次裝入試模用插搗棒從邊上向中間插搗25次，最 后保持砂漿高出試模 5mm將高出的砂漿壓實(shí)，刮平。試件成型后立即放入養(yǎng)護(hù)室養(yǎng) 護(hù)，24h（從加水開 始計(jì)算時(shí)間）脫模。如經(jīng)24 h養(yǎng)護(hù)，會(huì)因脫膜對強(qiáng)度造成損害的，可以延遲24 h脫膜。7d齡期砂槳試件的養(yǎng)護(hù)脫模后試件立即在溫度為 20c士 2c的不流動(dòng)水中繼續(xù)養(yǎng)護(hù)至3d齡期，再放入試驗(yàn)室干養(yǎng)護(hù)至 7d齡期。28d 齡期砂槳試件的養(yǎng)護(hù)脫模后試件立即在溫度為200C士 2 c的不流動(dòng)水中養(yǎng)護(hù)至7d齡期，再放入試驗(yàn)室干養(yǎng)護(hù)至 28d齡期。5外觀用目測方法檢查。6凝

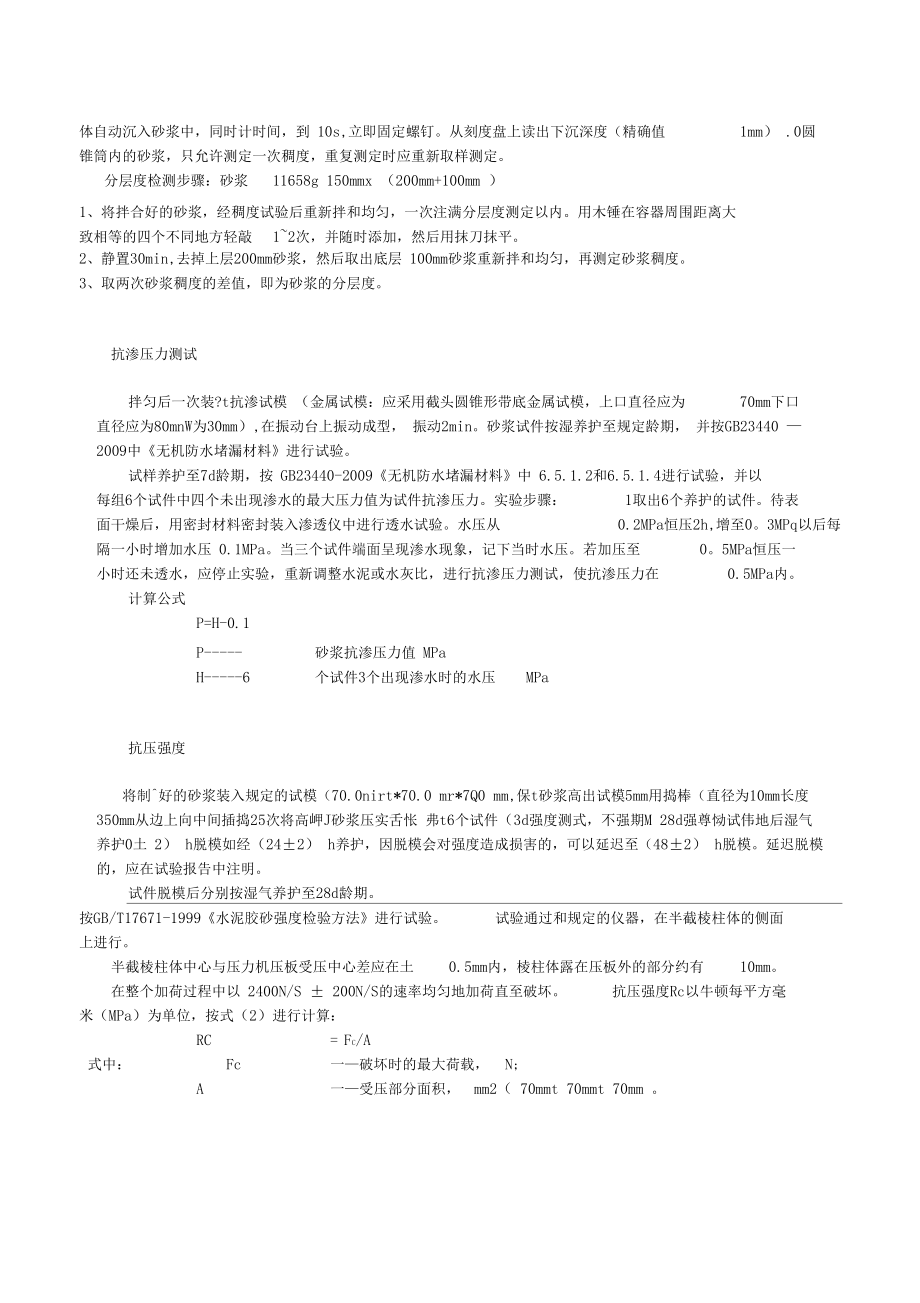

10、結(jié)時(shí)間1類產(chǎn)品按GB/T 1346進(jìn)行，試樣采用被檢驗(yàn)的聚合物水泥防水砂漿材料取代該標(biāo)準(zhǔn)中的水泥。II類產(chǎn)品按DL/T 5126-2001中5.3條聚合物改性水泥砂漿凝結(jié)時(shí)間的測試方法規(guī)定進(jìn)行，加水后lomin進(jìn)行次測定。4、性能測試方法：（描述每種性能的測試方法）稠度檢測步驟：將拌好的砂漿一次裝入砂漿筒的圓錐體內(nèi)，裝至距筒口約10mm為止，用搗棒插搗 25次，并將漿體震動(dòng)56次，使表面平整,然后移至于稠度儀底座上。放松圓錐體滑桿的制動(dòng)螺釘，使試錐尖端與砂漿表 面接觸，擰緊制動(dòng)螺釘，使齒條測桿下端剛好接觸滑桿上端，并將指針對準(zhǔn)零點(diǎn)。擰開制動(dòng)螺釘，使圓錐體自動(dòng)沉入砂漿中，同時(shí)計(jì)時(shí)間，到 10s,

11、立即固定螺釘。從刻度盤上讀出下沉深度（精確值1mm） .0圓錐筒內(nèi)的砂漿，只允許測定一次稠度，重復(fù)測定時(shí)應(yīng)重新取樣測定。分層度檢測步驟：砂漿11658g 150mmx （200mm+100mm ）1、將拌合好的砂漿，經(jīng)稠度試驗(yàn)后重新拌和均勻，一次注滿分層度測定以內(nèi)。用木錘在容器周圍距離大致相等的四個(gè)不同地方輕敲12次，并隨時(shí)添加，然后用抹刀抹平。2、靜置30min,去掉上層200mm砂漿，然后取出底層 100mm砂漿重新拌和均勻，再測定砂漿稠度。3、取兩次砂漿稠度的差值，即為砂漿的分層度?？?jié)B壓力測試拌勻后一次裝?t抗?jié)B試模 （金屬試模：應(yīng)采用截頭圓錐形帶底金屬試模，上口直徑應(yīng)為70mm下口直

12、徑應(yīng)為80mnW為30mm）,在振動(dòng)臺(tái)上振動(dòng)成型， 振動(dòng)2min。砂漿試件按濕養(yǎng)護(hù)至規(guī)定齡期， 并按GB23440 2009中無機(jī)防水堵漏材料進(jìn)行試驗(yàn)。試樣養(yǎng)護(hù)至7d齡期，按 GB23440-2009無機(jī)防水堵漏材料中 6.5.1.2和6.5.1.4進(jìn)行試驗(yàn)，并以每組6個(gè)試件中四個(gè)未出現(xiàn)滲水的最大壓力值為試件抗?jié)B壓力。實(shí)驗(yàn)步驟：1取出6個(gè)養(yǎng)護(hù)的試件。待表面干燥后，用密封材料密封裝入滲透儀中進(jìn)行透水試驗(yàn)。水壓從 0.2MPa恒壓2h,增至0。3MPq以后每 隔一小時(shí)增加水壓 0.1MPa。當(dāng)三個(gè)試件端面呈現(xiàn)滲水現(xiàn)象，記下當(dāng)時(shí)水壓。若加壓至0。5MPa恒壓一小時(shí)還未透水，應(yīng)停止實(shí)驗(yàn)，重新調(diào)整水泥或

13、水灰比，進(jìn)行抗?jié)B壓力測試，使抗?jié)B壓力在0.5MPa內(nèi)。計(jì)算公式P=H-0.1P-砂漿抗?jié)B壓力值 MPaH-6個(gè)試件3個(gè)出現(xiàn)滲水時(shí)的水壓MPa抗壓強(qiáng)度將制好的砂漿裝入規(guī)定的試模（70.0nirt*70.0 mr*7Q0 mm,保t砂漿高出試模5mm用搗棒（直徑為10mm長度 350mm從邊上向中間插搗25次將高岬J砂漿壓實(shí)舌悵 弗t6個(gè)試件（3d強(qiáng)度測式，不強(qiáng)期M 28d強(qiáng)尊慟試偉地后濕氣 養(yǎng)護(hù)0土 2） h脫模如經(jīng)（24±2） h養(yǎng)護(hù)，因脫模會(huì)對強(qiáng)度造成損害的，可以延遲至（48±2） h脫模。延遲脫模 的，應(yīng)在試驗(yàn)報(bào)告中注明。試件脫模后分別按濕氣養(yǎng)護(hù)至28d齡期。按GB/T

14、17671-1999水泥膠砂強(qiáng)度檢驗(yàn)方法進(jìn)行試驗(yàn)。試驗(yàn)通過和規(guī)定的儀器，在半截棱柱體的側(cè)面上進(jìn)行。半截棱柱體中心與壓力機(jī)壓板受壓中心差應(yīng)在土0.5mm內(nèi)，棱柱體露在壓板外的部分約有10mm。在整個(gè)加荷過程中以 2400N/S ± 200N/S的速率均勻地加荷直至破壞。抗壓強(qiáng)度Rc以牛頓每平方毫米（MPa）為單位，按式（2）進(jìn)行計(jì)算：RC= Fc/A式中：Fc一破壞時(shí)的最大荷載，N;A一受壓部分面積，mm2（ 70mmt 70mmt 70mm 。吸水率按DL/T 5126 2001附錄B進(jìn)行試驗(yàn)。（1）實(shí)驗(yàn)步驟1 、在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)到 28天齡期，將試件放在（80±2）度的烘

15、箱內(nèi)干燥48小時(shí)后取出，放在干燥器冷卻至室溫，迅速稱取試件的質(zhì)量G0o2 、再把試件浸泡在（20±2）度水中48小時(shí)后取出，用濕布擦去表面浮水，立即稱取質(zhì)量 G1.注：試件在水中浸泡時(shí)，試件上表面到水面的距離要大于50mm試件從水中取出到稱重操作間隔的時(shí)間要控制在每個(gè)試件相同，擦拭用布的干濕程度和表面擦拭的遍數(shù)也要控制相同。（2）結(jié)果計(jì)算吸水率按下式計(jì)算：Wa=G1-G0/G0*100%式中:WA吸水率%G0-時(shí)間干燥后的質(zhì)量gG1-試件吸水后的質(zhì)量g（精確至小數(shù)點(diǎn)后,位）。六、項(xiàng)目結(jié)果分析1、原始數(shù)據(jù)的記錄：稠度 89mm 81mm抗壓 7d 69.54KN68.14KN69.06

16、KN抗?jié)B 3.163.173.112.98吸水123吸水前質(zhì)量694g697g689g吸水后質(zhì)量746g752g741g2、數(shù)據(jù)分析:稠度兩組平均值為85mm分析：較好原因：水灰比和骨膠比計(jì)算合理抗壓強(qiáng)度RC= FC/A7dRC1=69.54*1000/70.7*70.7=13.91MpaRC2=68.14*1000/70.7*70.7=13.63MpaRC3=69.06*1000/70.7*70.7=13.82Mpa28dRC1=69.54*1000/70.7*70.7/0.8=17.39MpaRC2=68.14*1000/70.7*70.7/0.8=17.04MpaRC3=69.06*10

17、00/70.7*70.7/0.8=17.27Mpa分析：較低原因：選用32.5的水泥，強(qiáng)度相對別組42.5的水泥較低，砂漿裝模未鎮(zhèn)足夠嚴(yán)實(shí)抗?jié)BP=H-0.1H= （3.16+3.17+3.11+2.98） /4=3.105MpaP=3.105-0.1=3.005分析：較好原因：試塊較嚴(yán)密抗?jié)B性好，做抗?jié)B實(shí)驗(yàn)時(shí)用黃油包裹試塊較密實(shí)，排除額外因素干擾。吸水WA=G1-G0/G0*100%WA1=746-694/694*100%=7.49%WA2=752-697/697*100%=7.89%WA3=741-689/689*100%=7.55%分析：達(dá)到標(biāo)準(zhǔn)12%的要求，但與別組相比較低原因：選用32.5的水泥是影響因素之一，其次試塊未足夠密實(shí)，內(nèi)部空隙相對較多。3、知識(shí)總結(jié)：聚合物水泥防水砂漿即以水泥、細(xì)骨料為主要原料，以聚合物和添加劑等為改性材料并以適當(dāng)配比混 合而成的防水材料。產(chǎn)品按聚合物改性材料的狀態(tài)分
