1、回采工作面上、下順槽超前替棚安全技術措施為確保12070 (b)工作面正常回采，在工作面推進前需對工作面上、下安全出口向外 5-10m 范圍工字鋼棚柱腿進行替換，為確保施工作業 安全順利進行，特制訂如下安全技術措施：一、施工規格：1、原支護規格：采用 11礦用工字鋼梯形對棚支護，頂梁長 2.45m， 柱腿長2.4m。斷面規格：上口凈寬2.2m,下底凈寬3.6m,中高2.1m, 棚距0.5m，設計掘進斷面7.2 ，凈斷面6.1川。替棚后支護規格：上、下順槽超前替棚采用單體柱配合工字鋼梁矩形 單棚支護，頂梁長2.45m,單體柱型號：dz-22,替棚后巷道凈寬2.2m, 巷道凈高1.8m,凈斷面4譏

2、二、施工工藝：1 、施工前,要先對施工巷道煤體進行提前預注水,以充分膠結煤體, 防止在替換支護期間幫頂流煤造成冒頂堵風事故。2、支架替換順序： 、替棚前,要采用前探梁和單體柱、雙側抬棚等 有效超前支護方式作為超前支護或臨時支護,前探梁采用兩根長度不 小于2.4m n型梁，一梁配合兩個鉗卡式梁卡，梁卡固定于支護頂梁上， 以梁中心為準,兩組前探梁向兩側均勻布置,間距為 1.5m 至 1.8m, 順巷道方向固定牢固。 、拆除原支護兩幫柱腿及多余頂梁：拆除原 支護時，要嚴格按照先幫后頂、先支后拆的原則進行拆除，柱腿拆除 后，按照設計施工標準先進行刷幫，刷幫時要及時采用鋼尺量距和懸掛鉛垂線等方法對刷幫寬

3、度及梁窩深度進行檢校， 防止煤幫出現超挖、欠挖。03刷幫挖設柱窩：頂梁摘除護頂環節結束后，按照設計標準 刷幫、挖設柱窩，柱窩深度為200mm，然后放置柱鞋。、安放巷道 兩幫單體柱柱腿與工字鋼頂梁搭接并用竹笆椽桿護頂護幫。 05、支護 替換架設到位后，按照設計施工標準用竹笆、椽桿進行護幫，每隔 200mm 打設一根椽桿，椽桿搭設必須過梁、平直。如有空幫、空頂現 象，要用坑木、煤袋等材料進行嚴密充填。 06、打設撐桿：撐桿數量 為 3 根/ 棚（頂梁兩端及中部各一根）撐桿搭設必須平直、牢固。3、每架棚子架設好后，現場負責人要采用掛垂線、拉對角線、水平儀 等方式對所架棚子進行工程質量檢驗，嚴禁出現棚

4、子前傾后仰，歪扭 射箭，邁步現象發生。4、每循環替棚施工結束后，要將雙側抬棚及時進行前移，確保超前支 護完整可靠性。三、施工標準：1、替棚后的巷道用單體柱配合 11#礦用工字鋼梁矩形斷面單棚 +椽桿 + 竹笆 +撐桿配合支護。2、支護棚距500mm;椽桿直徑60mm椽桿打設間距200mm,每棚 背桿數量不得少于 34 根。3、竹笆規格600mnK 800mm,竹笆搭接長度100mm。4、柱窩應挖設到實底，其深度不小于設計值 200mm。5、未見實底的支 柱必須穿柱鞋 , 柱 鞋采用規格 為：50mmX 200mnK 300mm木板。6、支護底部兩幫裸露煤壁高度不得超過 300mm。7、替換后的

5、支架之間采用直徑 60mn圓木撐桿進行聯鎖加固，撐桿數 量為 3 根/棚（頂梁兩端及中部各一根）撐桿搭設必須平直、牢固。8、棚子架設要牢固、周正，不得前傾后仰，左右邁步，頂梁要架設平 直。9、替棚后，棚下兩幫各采用2.4m n型梁配合單體柱架設門式抬棚進行 加強支護，一梁三柱，要求抬棚打設在順槽刮板輸送機兩側，抬棚打 設要與巷道軸向平行呈一條直線， 抬棚托梁與工字鋼頂梁要搭接嚴密， 如不接頂，要用木楔或墊板進行背緊背牢，單體柱要用防倒鏈或鐵絲 進行捆扎，防止因個別單體柱落壓造成倒柱或抬棚失穩。四、施工要求：1 、施工前，由采煤隊施工負責人負責傳達貫徹本安全技術措施。所有 參與作業有關人員學習簽

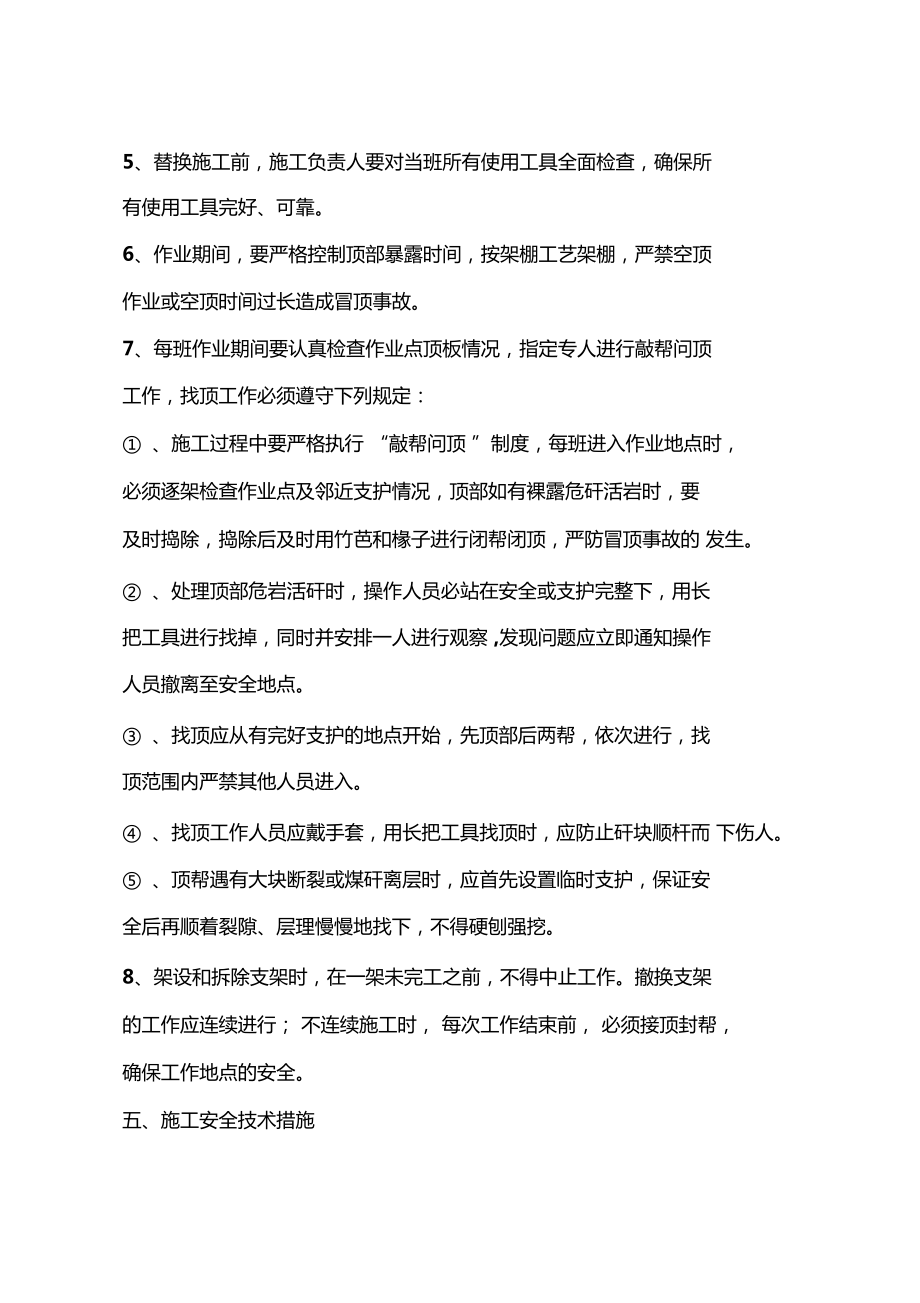

6、字后 ,方可下井作業。不參加貫徹學習的人員 不準參與替棚作業。輪休或請假的人員上崗前必須進行補習，貫徹名 單一并附在本措施貫徹情況欄內。2、替棚順序沿工作面回采推進方向逐棚進行替換，采用風鎬配合手鎬 人工作業方式作業，替棚作業嚴禁一條巷道兩段同時施工。3、替棚期間，必須按照施工要求正確使用前探梁超前支護及臨時支護。4、替換時，要妥善保護巷道內各種電纜、管線。對必須落地的電纜、 管線必須用廢舊皮帶進行覆蓋保護，覆蓋長度以維修地點兩端各三米為宜，嚴防施工掉渣對管線造成損壞，施工結束后，施工作業人員要 按照管線懸掛標準，將管線、電纜懸掛恢復原位。5、替換施工前，施工負責人要對當班所有使用工具全面檢查

7、，確保所 有使用工具完好、可靠。6、作業期間，要嚴格控制頂部暴露時間，按架棚工藝架棚，嚴禁空頂 作業或空頂時間過長造成冒頂事故。7、每班作業期間要認真檢查作業點頂板情況，指定專人進行敲幫問頂 工作，找頂工作必須遵守下列規定： 、施工過程中要嚴格執行 “敲幫問頂 ”制度，每班進入作業地點時， 必須逐架檢查作業點及鄰近支護情況，頂部如有裸露危矸活巖時，要 及時搗除，搗除后及時用竹芭和椽子進行閉幫閉頂，嚴防冒頂事故的 發生。 、處理頂部危巖活矸時，操作人員必站在安全或支護完整下，用長 把工具進行找掉，同時并安排一人進行觀察 ,發現問題應立即通知操作 人員撤離至安全地點。 、找頂應從有完好支護的地點開

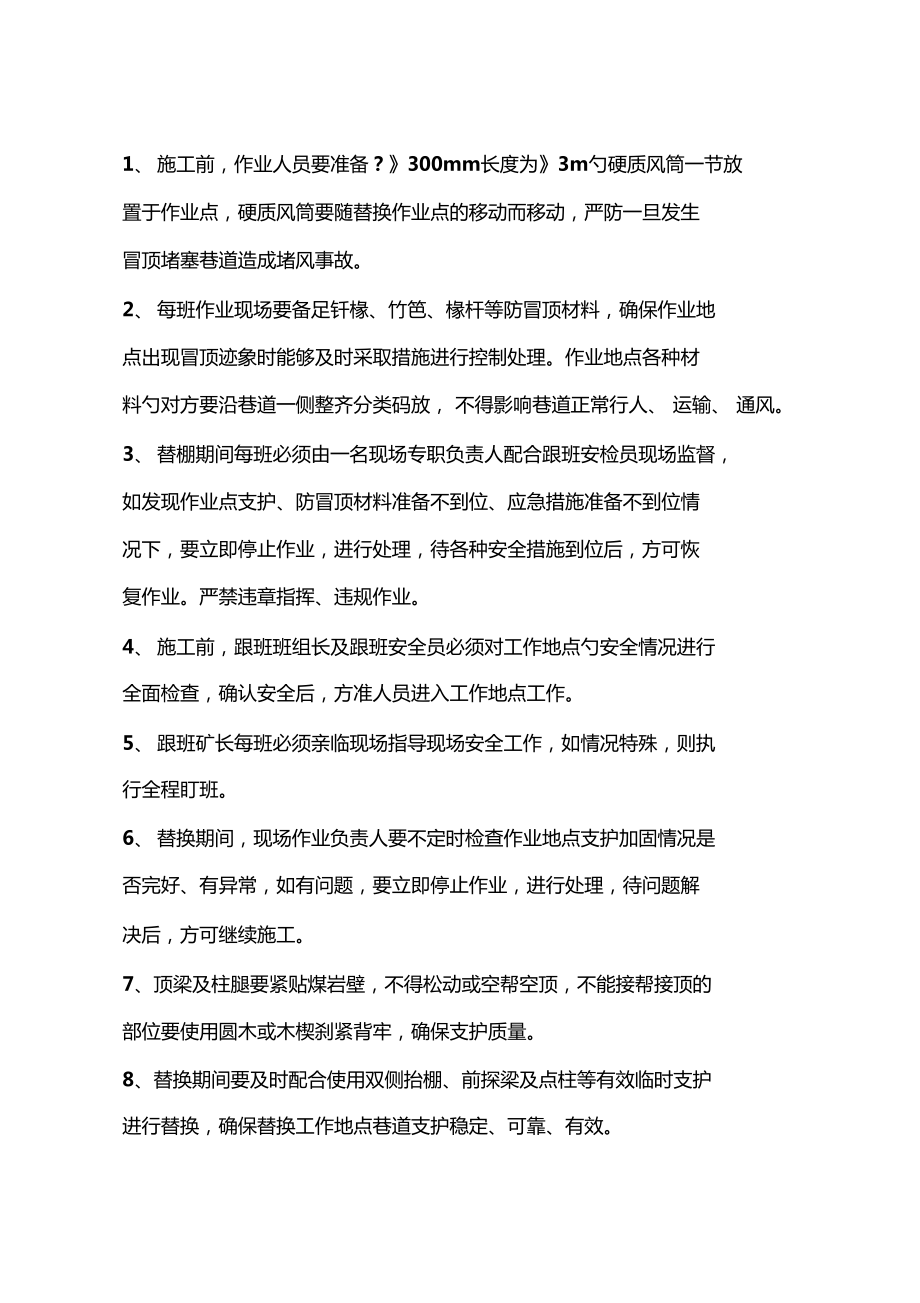

8、始，先頂部后兩幫，依次進行，找 頂范圍內嚴禁其他人員進入。 、找頂工作人員應戴手套，用長把工具找頂時，應防止矸塊順桿而 下傷人。 、頂幫遇有大塊斷裂或煤矸離層時，應首先設置臨時支護，保證安 全后再順著裂隙、層理慢慢地找下，不得硬刨強挖。8、架設和拆除支架時，在一架未完工之前，不得中止工作。撤換支架 的工作應連續進行； 不連續施工時， 每次工作結束前， 必須接頂封幫， 確保工作地點的安全。五、施工安全技術措施1、施工前，作業人員要準備？300mm長度為3m勺硬質風筒一節放置于作業點，硬質風筒要隨替換作業點的移動而移動，嚴防一旦發生 冒頂堵塞巷道造成堵風事故。2、每班作業現場要備足釬椽、竹笆、椽桿

9、等防冒頂材料，確保作業地 點出現冒頂跡象時能夠及時采取措施進行控制處理。作業地點各種材 料勺對方要沿巷道一側整齊分類碼放， 不得影響巷道正常行人、 運輸、 通風。3、替棚期間每班必須由一名現場專職負責人配合跟班安檢員現場監督， 如發現作業點支護、防冒頂材料準備不到位、應急措施準備不到位情 況下，要立即停止作業，進行處理，待各種安全措施到位后，方可恢 復作業。嚴禁違章指揮、違規作業。4、施工前，跟班班組長及跟班安全員必須對工作地點勺安全情況進行 全面檢查，確認安全后，方準人員進入工作地點工作。5、跟班礦長每班必須親臨現場指導現場安全工作，如情況特殊，則執 行全程盯班。6、替換期間，現場作業負責人

10、要不定時檢查作業地點支護加固情況是 否完好、有異常，如有問題，要立即停止作業，進行處理，待問題解決后，方可繼續施工。7、頂梁及柱腿要緊貼煤巖壁，不得松動或空幫空頂，不能接幫接頂的 部位要使用圓木或木楔剎緊背牢，確保支護質量。8、替換期間要及時配合使用雙側抬棚、前探梁及點柱等有效臨時支護 進行替換，確保替換工作地點巷道支護穩定、可靠、有效。9、嚴禁任何人在施工過程中隨意穿過施工地點，如有特殊情況，則必 須經過現場負責人檢查確認施工地點支護安全無誤后， 方可允許通過。10、替棚作業過程中， 必須至少有 2 人以上配合作業，嚴禁單人操作， 并有專人觀山，發現問題及時處理。 替換下來的工字鋼及時進行外

11、運， 存放至指定地點，碼放工字鋼時要穩抬穩放，防止傷人。11、必須按照本措施的規定實施巷道替換，嚴禁隨意改變替換順序， 或分段替換，嚴禁空頂作業，要拆一棚，架一棚，替換工作要連續， 一架未完之前不得替換下一架，防止冒頂。12、替棚時，巷道內刮板輸送機必須停機，開關閉鎖，如刮板輸送機 必須運行啟動時，必須設專人現場監護，防止刮板輸送機運行傷人。13、在支架替換過程中，必須有專人觀察替換區域頂板的穩定情況， 如發現替換區域內支架變形、頂板來壓、片幫掉渣時，所有作業人員 必須立即撤至安全地點，待壓力穩定后，由有經驗的老工人或班長對 其進行處理、加固，確認無誤后，方可繼續作業。嚴禁冒險蠻干。14、搬運物料人員在搬運材料時，應小心謹慎，精力集中，兩人合作 運料時，應齊心協力、動作協調，并注意其他作業人員的安全，以免碰傷他人或自己 15、嚴禁使用巷道內刮板輸送機和皮帶外運回收材料。16、跟班隊長及班組長認真執行崗位責任制，堅持現場交接班制度， 對現場的安全狀況、工程質量、機械設備等存在的問題，必須在交接 班時交待清楚，以便及時解決處理。17、替換時巷道積煤及廢舊材料必須及時清運，保證有足夠通風、行 人斷面，嚴禁堵塞巷道。18、現場施工中，必須按照措施規定的
