1、電氣裝置接地（補充1）【1】PEN導體連接GB 16895.3-201X 低壓電氣裝置 第5-54部分 接地配置和保護導體（征求意見稿）543.4 PEN、PEL或PEM導體注：由于這些導體有兩種功能，既為PE導體又為N導體、L導體或M導體，應滿足所有功能的要求。543.4.1 PEN、PEL或PEM導體只能在固定的電氣裝置中采用，而且，考慮到機械強度原因，其截面積不應小于： 10 mm2 銅或16mm2 鋁。注1：基于電磁兼容(EMC)原因，PEN導體不應安裝在裝置受電點負荷側(見GB/T 16895.10-2010第444.4.3.2條)。注2：IEC 60079-14 爆炸性氣體環境用電

2、氣設備 第15部分：危險場所電氣安裝（煤礦除外）標準不允許在爆炸性環境中使用PEN、PEL或PEM導體。543.4.2 PEN、PEL或PEM導體應按線導體額定電壓加以絕緣。布線系統的金屬外護物不應用作PEN、PEL或PEM導體，但符合IEC 60439-2要求的母線干線系統和符合IEC 61534-1要求的電源導軌系統除外。注：產品委員會要考慮由PEN、PEL或PEM導體可能對設備產生電磁干擾(EMI)的影響。543.4.3如果從裝置的任一點起，中性導體/中間導體/線導體和保護功能導體分別采用單獨的導體，則不允許將該中性導體/中間導體/線導體再連接到裝置的任何其它的接地部分。然而，允許由PE

3、N、PEL或PEM導體分接出的中性導體/中間點導體/線導體和保護接地導體超過一根以上。 如果在裝置的某處將中性點導體、中點導體、線導體和保護接地導體分開，則在該處后，中性導體、中點導體、線導體不得再連接。PEN、PEL或PEM導體應連接到保護接地導體的端子或母排 上(見圖54.1 a)，除非有專為PEN、PEL或PEM導體連接的專用端子或母排(圖54.1 b和圖54.1 c給出示例)。圖54.1 a-示例1圖54.1 b-示例2圖54.1 c-示例3索引MDB 總配電盤圖54.1-PEN導體連接的示例注：在以直流SELV供電的電氣系統內，例如電信系統，沒有PEL或PEM導體。543.4.4 外

4、界可導電部分不應用作PEN、PEL或PEM導體。共用接地極GB/T 16895.10-2010 低壓電氣裝置 第4-44部分：安全防護 電壓騷擾和電磁騷擾防護444.5.1 接地極的相互連接對于數座建筑物，當電子設備用于各建筑物間的通信和數據交換時，連接到等電位導體網的多個專用的和獨立的接地極的概念可能不能滿足要求，理由如下：-不同接地極間存有耦合并導致設備電壓不可控地升高；-相互連接的設備可有不同的參考地電位；-存有電擊的危險，特別是大氣過電壓的情況。因此，所有保護和功能接地導體宜連接到同一個的總接地端子。此外，與建筑物有關的所有接地極，即保護、功能和雷電防護的接地極應相互連接，見圖44.R

5、12。在數座建筑物的情況下，接地極相互連接不可能或不可行時，推薦通信網絡采用電氣分隔，例如，采用光纖連接，見444.4.10款。圖44.R12 相互連接的接地極保護和功能聯結導體應各自連接到總接地端子上，這樣當一根導體斷開時，所有的其余導體仍保持固定的方式連接到總接地端子上。沖擊接地電阻值對于接地電阻值，有兩個數值：一個是工頻接地電阻值，即當接地裝置通過工頻電流時，所呈現出來的電阻值就是工頻接地電阻值；另一個就是防雷接地裝置的沖擊接地電阻值，即當防雷接地裝置承受雷電沖擊電壓和沖擊電流時（非工頻范圍）所呈現出來的就是沖擊接地電阻值。沖擊接地阻抗：接地體電壓峰值與接地體電流峰值之比，通常兩者峰值不

6、會同時發生。一般地講，沖擊接地電阻并不等于工頻接地電阻。這是因為強大的雷電流自接地體流入土壤時，會在接地體附近形成很強的電場，將其擊穿并產生火花，這相當于增加了接地體的截面積，增加了泄流面積，減少了接地電阻。在強電場的作用下，土壤電阻率也有所降低，減小了接地電阻。另一方面，由于雷電流陡度很大，有高頻脈沖特性，使接地體本身的電抗增大，接地電阻有可能增大。雷電是很復雜的，其三個特性（陡度、幅值、持續時間）及作用次數，雖有了一定程度的了解，目前尚無法用儀器測得沖擊接地電阻值。GB/T 21714.1-2015 雷電防護 第1部分：總則.50 沖擊接地阻抗impulse earthing impeda

7、nce接地體電壓峰值與接地體電流峰值之比，通常兩者峰值不會同時發生。IEC 62305-1:2010 Protection against lightning Part 1: General principles3.50conventional earthing impedanceratio of the peak values of the earth-termination voltage and the earth-termination current which, in general, do not occur simultaneouslyGB/T 21714.3-2015 雷電防

8、護 第3部分：建筑物的物理損壞和生命危險3.13沖擊接地阻抗conventional earthing impedance接地體電壓峰值與接地體電流峰值之比，通常兩者峰值不會同時發生。5.4 接地裝置5.4.1 一般要求將雷電流（高頻特性）分散入地時，為使任何潛在的過電壓降到最小，接地裝置的形狀和尺寸很重要。一般來說，建議采用較小的接地電阻（如果可能，低頻測量時小于10）。從雷電防護觀點來看，接地裝置最好為單一、整體結構，可適用于任意場合（例如：雷電防護、電力系統和通信系統）。”接地裝置應按6.2的要求連接。注：不同材料的接地裝置相連，可能會引起嚴重的腐蝕。在工程設計中，采用“沖擊接地阻抗”，

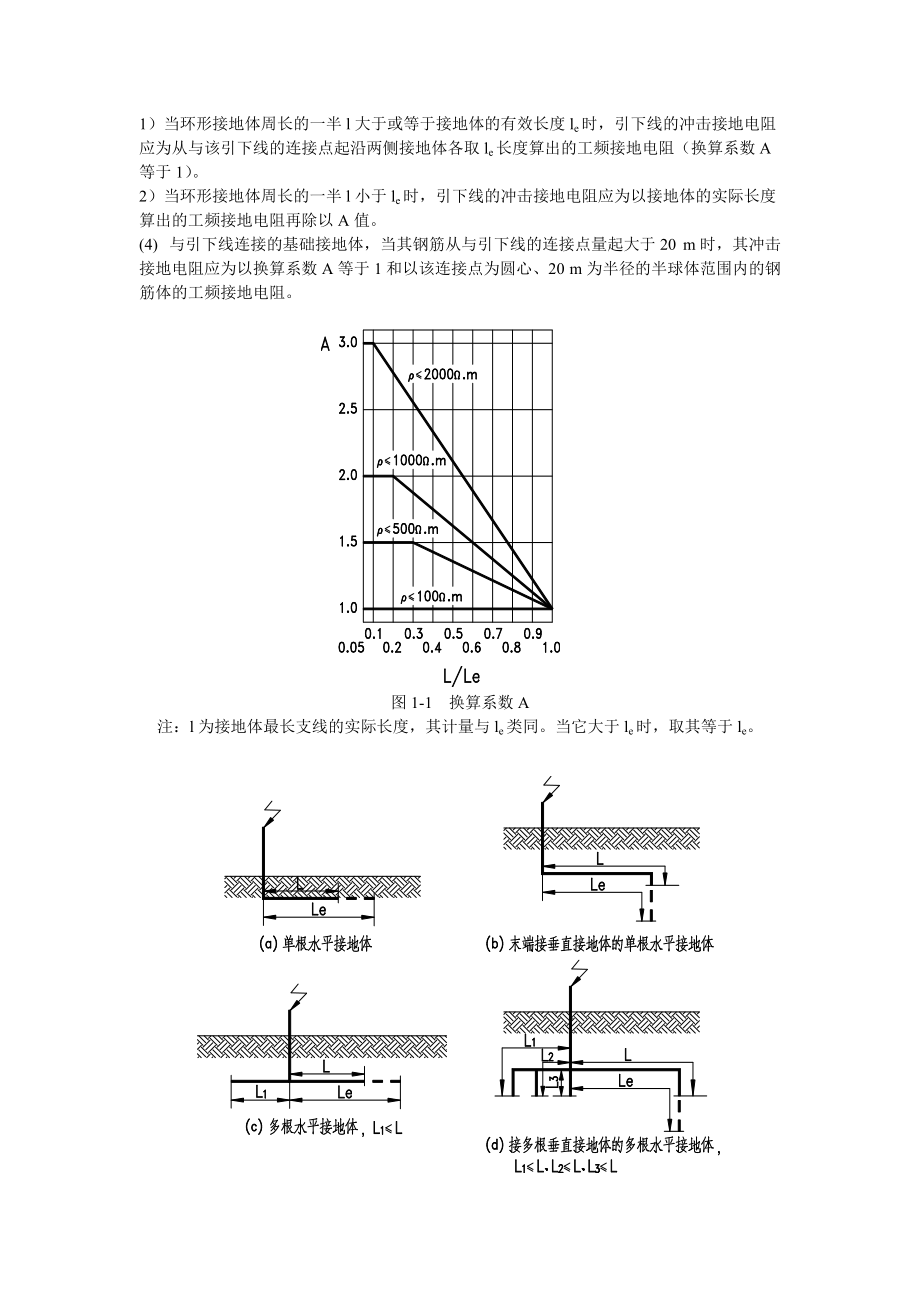

9、還是采用“約定接地阻抗”，有待最后確定。接地裝置沖擊接地電阻與工頻接地電阻的換算【1286】(1) 接地裝置沖擊接地電阻與工頻接地電阻的換算應按下式確定：式中 R接地裝置各支線的長度取值小于或等于接地體的有效長度le或者有支線大于le而取其等于le時的工頻接地電阻，； A換算系數，其數值宜按圖1-1確定； RI所要求的接地裝置沖擊接地電阻，。(2) 接地體的有效長度應按下式確定：式中 le接地體的有效長度，應按圖1-2計量，m； 敷設接地體處的土壤電阻率，m。(3) 環繞建筑物的環形接地體應按以下方法確定沖擊接地電阻：1）當環形接地體周長的一半l大于或等于接地體的有效長度le時，引下線的沖擊接

10、地電阻應為從與該引下線的連接點起沿兩側接地體各取le長度算出的工頻接地電阻（換算系數A等于1）。2）當環形接地體周長的一半l小于le時，引下線的沖擊接地電阻應為以接地體的實際長度算出的工頻接地電阻再除以A值。(4) 與引下線連接的基礎接地體，當其鋼筋從與引下線的連接點量起大于20 m時，其沖擊接地電阻應為以換算系數A等于1和以該連接點為圓心、20 m為半徑的半球體范圍內的鋼筋體的工頻接地電阻。圖1-1 換算系數A注：l為接地體最長支線的實際長度，其計量與le類同。當它大于le時，取其等于le。圖1-2 接地體有效長度的計量【2】電纜U0/U選擇【778】DL/T 401-2002高壓電纜選用導

11、則（neq IEC 183： 1984）中的“3 電纜和附件的額定電壓3.1 在本標準中以U0、U 表示電纜和附件的額定電壓，以Um表示電纜運行最髙電壓；以Upl和Up2分別表示其雷電沖擊和操作沖擊絕緣水平。這些符號的意義如下：U0設計時采用的電纜和附件的每一導體與屏蔽層或金屬套之間的額定工頻電壓；U設計時采用的電纜和附件的任何兩個導體之間的額定工頻電壓；Um設計時采用的電纜和附件的任何兩個導體之間的運行最高電壓，但不包括由于事故和突然甩負荷所造成的暫態電壓升髙；注：U值僅在設計非徑向電場的電纜和附件時才有用。Upl設計時采用的電纜和附件的每一導體與屏蔽層或金屬套之間的雷電沖擊耐受電壓之峰值；

12、Up2設計時采用的電纜和附件的每一導體與屏蔽層或金屬套之間的操作沖擊耐受電壓之峰值。3.2 電纜的額定電壓值U0/U和Um的關系列于表1。表1 電纜的額定電壓值U0/U和Um的關系 kV序號U0/UUm1234567891.8/3, 3/33.6/6, 6/66/10, 8.7/108.7/15, 12/1518/2018/30, 18/3326/45, 26/4736/60,36/66，36/6964/110，64/1153.67.21217.524365272.5123（根據IEC 60183：1984 A1：1990修訂）5.1 電力系統種類A 類：接地故障能盡可能快地被清除，但在任何情

13、況下不超過lmin的電力系統。B 類：該類僅指在單相接地故障情況下能短時運行的系統。一般情況下，帶故障運行時間不超過lh。但是，如果有關電纜產品標準有規定時，則允許運行更長時間。注：應該認識到在接地故障不能被自動和迅速切除的電力系統中，在接地故障時，在電纜絕緣上過高的電場強度使電纜壽命有一定程度的縮短。如果預期電力系統經常會出現持久的接地故障，也許將該系統歸為下述的C類是經濟的。C 類：該類包括不屬于A 類或B 類的所有系統。5.4 Upl的選擇根據線路的沖擊絕緣水平、避雷器的保護特性、架空線路和電纜線路的波阻抗、電纜的長度以及雷擊點離電纜終端的距離等因素通過計算后確定，但不應低于表2 的規定

14、值。表2 電纜的雷電沖擊耐受電壓 kVIEC 60183：2015 Guidance for the selection of high-voltage A.C. cable systems5.2 System categoriesThe following details apply: Category AThis category comprises those systems in which any phase conductor that comes incontact with earth or an earth conductor is disconnected from the

15、 system within 1 min. Category BThis category comprises those systems, which, under fault conditions, are operated for ashort time only with one phase earthed. This period should, in general, not exceed 1 h, buta longer period can be tolerated as specified in the relevant cable standard. Category CT

16、his category comprises all systems which do not fall into category A or B.Reference should be made to the relevant cable standards choosing, for example, between those listed in Clause 2.In a system where an earth fault is not automatically and promptly isolated, the extra stresses on the insulation

17、 of cables during the earth fault reduce the life of the cables to a certain degree. If the system is expected to be operated fairly often with a permanent earth fault, it is advisable to classify the system in category C.Table 1 Relationship between U0/U and (Um) and impulse voltagesRated voltageof

18、 cables andaccessoriesNominal systemvoltageHighest voltagefor equipmentLightning impulsevoltage forequipmentSwitching impulsevoltage forequipmentU0 / kVU / kVUm / kVUp / kVUp / kV1,833,640333,6403,667,260667,26061012758,71012758,71517,5951220241251830 33361702645 47 522503660 66 6972,532564110 11512

19、3*55076132 13814565087150 161170750127220 2302451 050160275 2873001 050850190330 3453621 175950220380 4004201 4251 0502905005501 5501 175430700 7508002 1001 550Other voltage levels may be used. For such systems, the values of U, U0, Um together with impulse voltages should be clearly given, for inst

20、ance 52/90 (100) lightning impulse 450 kV.高壓電纜類別與U0/U和Um見表2-1。表2-1 電纜的額定電壓值U0/U和Um的關系 單位：kV標稱電壓U最高電壓Um電纜額定電壓U0A類，B類C類11.20.60.633.61.83.067.23.66.0101268.7202412183540.521266672.53650110126*64*IEC標準為123。低壓電線額定電壓為300/300、300/500、450/750V。220V單相供電系統可選擇電纜額定電壓為300/300V；220/380V系統：接地型式IT系統應選擇電纜額定電壓為450/7

21、50V，接地型式TN或TT系統可選擇電纜額定電壓為300/500V。DL/T 1531-2016 20KV配電網過電壓保護與絕緣配合9.4 .4 應按照下列規定選擇電纜的額定電壓值：a ) 配電網采用低電阻接地方式，單相接地故障能很快切除，在任何情況下故障持續時間不超過lmin時，宜選用第I 類額定電壓12/20 (24) kV的電纜。b ) 配電網采用諧振接地方式或不接地，單相故障持續時間在lmin2 h之間，應選用第II類額定電壓18/20 (24) kV的電纜。c ) 電纜的額定耐受電壓見表8。d ) 直埋敷設電纜與電纜、管道、道路、構筑物等相互間的允許最小間距可參照DL 5449201

22、2中4.2.5和表4 .2.5的規定值。無間隙金屬氧化物避雷器額定電壓【1234】GB 11032-2010 交流無間隙金屬氧化物避雷器額定電壓定義：施加到避雷器端子間的最大允許工頻電壓有效值，按照此電壓所設計的避雷器，能在所規定的動作負載試驗(見8.5 )中確定的暫時過電壓下正確地工作。注1: 額定電壓是表明避雷器規定運行特性的一個重要參考參數。注2: 本標準定義的額定電壓就是在動作負載試驗中，在大電流或長持續時間沖擊電流之后施加的10 s工頻電壓。對中壓系統中性點不接地或非有效接地系統，發生一相接地故障時，其它兩健全相對地電壓升為線電壓，接地故障持續一段時間（例如2h），按照無間隙金屬氧化

23、物避雷器耐受工頻電壓時間特性，一般10s比2h耐受工頻電壓要高出15%25%，因此中壓系統中性點不接地或非有效接地系統無間隙金屬氧化物避雷器額定電壓是中壓系統中性點有效接地系統無間隙金屬氧化物避雷器額定電壓的1.3倍。可按下式選擇UrkUt 式中：Ur無間隙金屬氧化物避雷器額定電壓，kV； k切除短路故障時間系數，10s及以內切除故障k=1.0，10s以上切除故障k=1.3； Ut暫時過電壓，kV。 在選擇無間隙金屬氧化物避雷器額定電壓時，暫時過電壓可按表22選取。表22 暫時過電壓Ut推薦值接地方式非直接接地直接接地系統標稱電壓kV3103566110暫時過電壓kV1.1UmUm注：Um為系

24、統最高工作電壓，kV 系統最高工作電壓Um與電力系統標稱電壓Un相適應的系統最高工作電壓見表23表23 系統最高工作電壓系統標稱電壓Un kV36103566110系統最高工作電壓Um kV3.67.21240.572.5126避雷器額定電壓推薦值見表24 表26。表24 無間隙金屬氧化物避雷器額定電壓推薦值接地方式非 直 接 接 地直接接地10s及以內切除故障10s以上切除故障系統標稱電壓kV3610356636103566110避雷器額定電壓kV4.08.0134272510175496102由表24可以看出，中壓系統的無間隙金屬氧化物避雷器應按有效接地和非有效接地型式

25、選擇額定電壓是不同的，以10kV為例，有效接地時無間隙金屬氧化物避雷器額定電壓為13kV，非有效接地時無間隙金屬氧化物避雷器額定電壓為17kV。無間隙金屬氧化物避雷器的額定電壓選擇越高，運行中通過無間隙金屬氧化物避雷器的泄漏電流越小，對減輕無間隙金屬氧化物避雷器的劣化有利，可以提高運行的可靠性；同時無間隙金屬氧化物避雷器的殘壓增高了，在同樣的絕緣水平下，保護裕度會降低。表25 保護發電機無間隙金屬氧化物避雷器額定電壓推薦值發電機額定電壓kV3.156.310.513.815.751820222426避雷器額定電壓kV4.08.013.217.520.022.525.027.530.032.5&

26、#160;表26 變壓器中性點無間隙金屬氧化物避雷器額定電壓推薦值中性點絕緣水平全 絕 緣分 級 絕 緣系統標稱電壓kV36103566110220330500避雷器額定電壓kV5101754968415084102 無間隙金屬氧化物避雷器最大持續運行電壓 無間隙金屬氧化物避雷器最大持續運行電壓Uc應與無間隙金屬氧化物避雷器額定電壓Ur近似成正比選用，一般情況下Uc0.8Ur且不得低于以下規定值： 直接接地系統 非直接接地系統 10s及以內切除故障時 10s以上切除故障時UcUm (35kV66kV)Uc1.1Um (3kV10kV) 保護發電機避雷器持續運行電壓不得小于發電機額定電

27、壓值。無間隙金屬氧化物避雷器持續運行電壓UC和額定電壓UR見下表。表27 無間隙金屬氧化物避雷器持續運行電壓和額定電壓系統接地方式持續運行電壓UCkV額定電壓URkV相 地中性點相 地中性點有效接地110kV0.45 Um0.75 Um0.57 Um220kV0.13 Um (0.45 Um)0.75Um0.17 Um (0.57 Um)330kV、500kV0.13 Um0.75 Um (0.8 Um)0.17 Um不接地3kV20kV1.1 Um; Um·g1.38 Um;1.25 Um·g0.8 Um;0.72 Um·g35kV、66kVUm1.25 Um0

28、.72 Um消弧線圈Um; Um·g;1.25 Um;1.25 Um·g0.72 Um；0.72 Um·g低電阻0.8 UmUm高電阻1.1 Um; Um·g；1.38 Um；1.25 Um·g0.8 Um;0.72 Um·g 注 1 220kV括號外、內數據分別對應變壓器中性點經接地電抗器接地和不接地。 2 330kV、500kV括號外、內數據分別與工頻過電壓1.3p.u.和1.4p.u.對應。 3 220kV變壓器中性點經接地電抗器接地和330kV、500kV變壓器或高壓并聯電抗器中性點經接地電抗器接地時，接地電抗器的電抗與變壓器

29、或高壓并聯電抗器的零序電抗之比小于等于1/3。 4 110kV、220kV變壓器中性點不接地且絕緣水平低于表21所列數值時，避雷器的參數需另行研究確定。 表13.5-3 無間隙MOA持續運行電壓和額定電壓系統接地方式持續運行電壓 /kV額定電壓 /kV相 地中性點相 地中性點110kV直接接地Um/0.27Um/0.46 Um0.75Um0.35Um/0.58 Um不接地1.10Um0.64Um1.38Um0.80Um諧振接地UmUm/1.25Um0.72Um低電阻接地0.80Um0.46UmUmUm/高電阻接地UmUm/1.25 Um .Um/注：(1)110kV中性點斜線的上、下

30、方數據分別對應系統無和有失地的條件。 (2)110kV變壓器中性點不接地且絕緣水平低于其額定耐受值:雷電全波和截波沖擊耐受電壓低于250kV，短時1min工頻耐受電壓方均根值低于95kV時，MOA的參數需另行研究確定。 (3)對于發電機Um為其最高運行電壓。 【3】焊接變壓器接地GB 10235-2012弧焊電源 防觸電裝置7. 5 低空載電壓裝置和弧焊電源均為額定輸入條件下，降低的空載電壓應不大于銘牌標稱值和GB 15579. 1 中觸電危險性較大的環境中使用的額定空載電壓規定值。注：建議降低的空載電壓盡可能低。7.8 保護性導體的接線端子有金屬外殼的裝置應設有保護性導線接線端子,其固定導線

31、的能力應與相線接線端子相同。這個接線端子在內部不能與中性線端子有電的接觸，也不能用于其他目的。外裝式和柜裝式裝置的保護性導線接線端子旁應標注圖示符號“”或“PE”字樣。GB 19213-2003小型弧焊變壓器安全要求7.3.2 保護性導體的接線端子電源應有可靠的保護性導體接線端，該接線端與電源有可能因故障而帶電的外露金屬部件之間的電阻不應超過0.1。保護性導體的接線端子應在輸入接線端子附近。這個接線端不能用于其他目的，并應有圖形符號“”或“PE”字樣或綠黃雙色標記。通過目測和下述試驗，檢查其合格與否。使用一臺空載電壓不超過12V 的交流電源，從保護性導體接線端到每一個在故障情況下可能帶電的外露

32、帶電部件之間連續通25 A的電流，從測量出的電壓值和電流值計算出電阻值。7.3.3 輸入回路與焊接回路的絕緣輸入回路與焊接回路在電氣上應絕緣，不應在內部與電源的保護性導體、外殼、機架或鐵心連接。根據以上的標準，焊接變壓器正確接線如圖1所示。防止原端電壓因絕緣損壞而傳入付端，焊接變壓器繞組應由雙重絕緣或加強絕緣，防止電擊發生。圖1 焊接變壓器正確接線但在以前實際工程中，要求焊接變壓器付端接地，如圖2所示。存在問題是：因PE導體帶故障電壓，在總等電位聯結范圍外時，有產生電擊的可能；焊接件有接地的可能（非有意識），焊接電弧電壓與焊接電流在載流體上的電壓降，在PE導體產生雜散電流，雜散電流足夠大時，易

33、引起PE導體過載，甚至引起火災。圖2 焊接變壓器不正確接線【4】人體的阻抗 GB/ T 13870.1-2008 電流對人和家畜的效應 第1部分：通用部分4 人體的阻抗人體的阻抗值取決于許多因素，而且尤其是電流的路徑、接觸電壓、電流的持續時間、頻率、皮膚的潮濕程度、接觸的表面積、施加的壓力和溫度。關于人體阻抗的示意如圖1所示。Zi-內阻抗Zs1、Zs2-皮膚阻抗ZT-總阻抗 圖1 人體阻抗4.5 人體總阻抗值（ZT）在干燥、水濕潤和鹽水濕潤條件下的大的、中等的和小的接觸表面積（數量級分別為10000mm2、1000mm2和100mm2），活人50被測對象的人體總阻抗，在交流接觸電壓UT從25V

34、至200V時的關系曲線，如圖7、圖8和圖9中所示。1 -大的接觸表面積，A型電極（數量級為10000 mm2），根據表1數據。2 -中等尺寸的接觸表面積，B型電極（數量級為10000 mm2 ），根據表5數據。3 -小的接觸表面積，C型電極（數量級為100 mm2 ），根據表8數據。圖7 干燥條件，大的、中等的和小的接觸表面積（數量級分別為10000mm2、1000 mm2和100 mm2），活人的50被測對象的人體總阻抗ZT與50/60Hz交流接觸電壓UT從25V至200V的關系曲線1 -大的接觸表面積，A型電極（數量級為10000 mm2 ），根據表2數據。2 -中等尺寸的接觸表面積，B型

35、電極（數量級為1000 mm2 ），根據表6數據。3 -小的接觸表面積，C型電極（數量極為100 mm2 ），根據表9數據。圖8 水濕潤的條件，大的，中等的和小的接觸表面積（數量級分別為10000 mm2 、1000 mm2 和100 mm2 ），活人的50被測對象的人體總阻抗ZT與50/60Hz交流接觸電壓UT從25V至200V的關系曲線1 -大的接觸表面積，A型電極（數量級為10000 mm2），根據表3數據。2 -中等尺寸的接觸表面積，B型電極（數量級為1000 mm2 ），根據表7數據。3 -小的接觸表面積，C型電極（數量級為100 mm2 ），根據表10數據。圖9 鹽水濕潤條件，大的

36、、中等的和小的接觸表面積（數量級分別為10000 mm2、1000 mm2和100 mm2 ），活人的50被測對象的人體總阻抗ZT與50/60Hz交流接觸電壓UT從25V至200V的關系曲線4.5.1 關于大接觸表面積的50Hz/60Hz的正弦交流電流在表1、表2和表3中的人體總阻抗值，適用于具備下列條件的活人，即在干燥（表1）、水濕潤（表2）和鹽水濕潤（表3）條件下的大接觸表面積（數量級為10000mm2），而且電流的路徑為手到手。在圖4中所表示的是分別在干燥、水濕潤和鹽水濕潤的條件下，對于大的接觸表面積，接觸電壓一直到700V，50%被測對象的人體總阻抗的范圍。1 -干燥條件（表1）2 -

37、水濕潤條件（表2）3 -鹽水濕潤條件（表3） 圖4 干燥，水濕潤和鹽水濕潤條件，大的接觸表面積，電流路徑為手到手，50/60Hz交流接觸電壓UT從25V至700V，50%被測對象的人體總阻抗ZT（50%）表1、2和3所表示的是關于活著的成年人所知道的人體總阻抗ZT的數值。關于對兒童的人體總阻抗ZT，就目前所獲得的知識，預期稍高于成年，但數量級相同。表1 干燥條件，大的接觸表面積，50Hz/60Hz交流電流路徑為手到手的人體總阻抗ZT接觸電壓（V）不超過下列三項的人體阻抗ZT值（）被測對象的5%被測對象的50%被測對象的95%25507510012515017520022540050070010

38、001750137511259909008508258007757006255755753250250020001725155014001325127512259508507757756100460036003125267523502175205019001275115010501050漸近值=內阻抗5757751050注1：有些測定表明，電流路徑為一手到一腳的人體總阻抗，稍低于電流路徑為手到手的人體總阻抗（10%30%）。注2：對于活人的ZT值，相應于電流的持續時間約為0.1s。對于更長的持續時間，ZT值可能減少（約10%20%），而當皮膚完全破裂后，則ZT接近于內阻抗Zi。注3：對于電壓為

39、230V的標準值（網絡系統3LN230/400V），可以假設人體的總阻抗值與接觸電壓為225V時相同。注4：ZT值被舍入到25。表2 水濕潤條件，大的接觸表面積，50Hz/60Hz交流電流路徑為手到手的人體總阻抗ZT接觸電壓（V）不超過下列三項的人體阻抗ZT值（）被測對象的5%被測對象的50%被測對象的95%2550751001251501752002254005007001000117511001025975900850825800775700625575575217520001825167515501400132512751225950850775775410036753275295026

40、7523502175205019001275115010501050漸近值=內阻抗5757751050注1：有些測定表明，電流路徑為一手到一腳的人體總阻抗，稍低于電流路徑為手到手的（10%30%）。注2：對于活人的ZT值，相應于電流的持續時間約為0.1s。對于更長的持續時間，ZT值可能減少（約10%20%），而當皮膚完全破裂后，則ZT接近于內阻抗Zi。注3：對于電壓為230V的標準值（網絡系統3LN230/400V），可以假設人體的總阻抗值與接觸電壓為225V時相同。注4：ZT值被舍入到25。表3 鹽水潤濕條件，大的接觸表面積，50Hz/60Hz交流電流路徑為手到手的人體總阻抗ZT接觸電壓（V

41、）不超過下列三項的人體阻抗ZT值（）被測對象的5%被測對象的50%被測對象的95%25507510012515017520022540050070010009609409208808508308107907707006255755751300127512501225120011801155113511159508507757751755172016851655162015901560153015051275115010501050漸近值=內阻抗5757751050注1：有些測定表明，電流路徑為一手到一腳的人體總阻抗，稍低于電流路徑為手到手的人體總阻抗（10%30%）。注2：對于活人的ZT值，相

42、應于電流的持續時間約為0.1s。對于更長的持續時間，ZT值可能減少（約10%20%），而當皮膚完全破裂后，則ZT接近于內阻抗Zi。注3：對于電壓為230V的標準性（網絡系統3LN230/400V0，可以假設人體的總阻抗值與接觸電壓上為225V時間的相同。注4：ZT值被舍入到5如在附錄A中說明的，在表1至表3中所給予的數值，是從對尸體和活人（成年人、男人和女人）進行測定的結果推算出來的。在電壓高于125V的水濕潤條件和電壓高于400V鹽水濕潤條件下的人體總阻抗與干燥條件的數值相同（見圖4）。【5】預期接觸電壓、有效接觸電壓、故障電壓GB/T 2900.73-2008 電工術語 接地與電擊防護19

43、5-05-09預期接觸電壓 prospective touch voltage人或動物尚未接觸到可導電部分時，這些可能同時觸及的可導電部分之間的電壓。195-05-11有效接觸電壓（effective) touch voltage人或動物同時接觸到兩個可導電部分之間的電壓。注：有效接觸電壓值可能受到與這些可導電部分發生電接觸的人或動物的阻抗明顯的影響。195-04-14接地故障 earth fault；ground fault (US)帶電導體與大地之間意外出現導電通路。注1 :導電路徑可能通過有瑕疵的絕緣，通過結構物(例如桿子、腳手架、起重機、梯子)或通過植物（如大樹、灌木），并具有顯著的阻

44、抗。195-05-06接地故障時對地電壓 voltage to earth during an earth fault； voltage to ground during a ground fault (US)在給定接地故障點和接地故障電流值條件下的指定點與地之間的電壓。圖1 TT系統外露可導電部分在總等電位聯結影響區域內圖2 TT系統外露可導電部分在總等電位聯結影響區域外圖3 TN系統外露可導電部分在總等電位聯結影響區域內圖4 TN系統外露可導電部分在總等電位聯結影響區域外【6】接觸電壓限值與故障電壓限值曲線IEC61936-1：2002 附錄B 接觸電壓限值UTZ1曲線：人體阻抗Z5（超過

45、95%被測對象），c1曲線（GB/T13870.1-2008 idt IEC(TS)60479-1:2005）發生心室纖維性顫動的概率遠小于5%；Z2曲線：人體阻抗Z50（超過50%被測對象），c2曲線（GB/T13870.1-2008 idt IEC(TS)60479-1:2005）發生心室纖維性顫動的概率增到大約5%；Z3曲線： 同Z1曲線，赤足對地電阻為700；Z4曲線： 人體電阻為1000，并基于IEEE 80標準（體重50kg和土壤電阻率為100·m）。實際應用大多數采用Z2曲線。圖1-5高壓發生接地故障時允許接觸電壓值（IEC 61936-1：2014）IEC 60364

46、-4-44：2015 Low-voltage electrical installations Part：4-44 Protection for safety Protection against voltage disturbances and electromagnetic disturbancesIEC 60364-4-44：2015低壓電氣裝置 第4-44部分：安全防護 電壓騷擾和電磁騷擾防護442.2.1 Magnitude and duration of power-frequency fault voltage442.2.1工頻故障電壓幅值及持續時間Figure 44.A2 To

47、lerable fault voltage due to an earth-fault in the HV systemNOTE The curve shown in Figure 44.A2 is taken from IEC 61936-1. On the basis of probabilistic and statistical evidence this curve represents a low level of risk for the simple worst case where the low voltage system neutral conductor is ear

48、thed only at the transformer substation earthing arrangements. Guidance is provided in IEC 61936-1 concerning other situations.圖44.A2 變電所內高壓側發生接地故障時允許的故障電壓值注：圖44.A2所示的曲線取自IEC 61936-1。根據概率和統計的數據，該曲線表征僅當?shù)蛪褐行詫?dǎo)體接地與變電所接地共用接地裝置時的低發生率最不利情況。有關其它情況的導則在IEC 61936-1規定。【7】總等電位聯結、輔助等電位聯結、局部等電位聯結GB 16895.21-2004 建

49、筑物電氣裝置 第4-41部分：安全防護 電擊防護（已被替代）413.1.3.4 表41A規定的最長切斷時間，可認為滿足了 411.1.1. 1 對通過插座或不通過插座直接向I類手持式或移動式設備供電的末端回路切斷供電的要求。413.1.3.5 對配電回路，不超過5s 的約定切斷時間通常是允許的。切斷時間超過表41A的要求但不超過5s，對于只給固定式設備供電的末端回路是允許的，對于連接到上述回路的配電盤或配電回路的，且要求按表41A的切斷時間切斷的其他末端回路，則需滿足下列要求之一：a) 連接到總等電位聯結的那一點與配電盤之間的保護導體阻抗(單位為歐姆) 不超過以下值 或者b) 在配電盤處有等電

50、位聯結，它包含了與總等電位聯結相同類型的外界可導電部分，并符合413.1.2.1 對總等電位聯結的要求。GB 16895.21-2011 低壓電氣裝置 第4-11部分：安全防護 電擊防護411.3.2.6 如果自動切斷電源的時間不能滿足411.3.2.1條規定的411.3.2.2、411.3.2.3或411.3.2.4條的要求時，應按415.2條的規定采取輔助保護等電位聯結措施。415.2 附加保護：輔助等電位聯結注1：輔助等電位聯結被認作是故障保護的附加保護。注2：實施輔助等電位聯結后，為了其他原因諸如對火災以及電氣設備內熱效應等的防護，發生故障時仍需切斷電源。注3：輔助電位聯結可涵蓋電氣裝

51、置的全部或一部分，或涵蓋一臺電氣設備或一個場所。注4：由于特殊場所的特殊要求（見GB 16895系列標準中第7部分）或由于其他原因可能需要對輔助等電位聯結規定附加的要求。415.2.1 輔助等電位聯結應包括可同時觸及的固定式電氣設備的外露可導電部分和裝置外可導電部分，如果可能也包括鋼筋混凝土結構內的主筋。輔助等電位聯結系統應與所有電氣設備以及插座的保護導體相連接。415.2.2 如果不能肯定輔助等電位聯結的有效性，應判定可同時觸及的外露可導電部分和裝置外可導電部分之間的電阻R是否滿足下式要求： 在交流系統內 R 在直流系統內 R 式中：Ia 為保護電器的動作電流，A 對于剩余電流保護器（RCD

52、）為 In； 對于過電流保護電器為5 s 內動作的電流。GB/T 17045-2008 電擊防護 裝置和設備的通用部分（idt IEC61140：2001）5.2.2 保護等電位聯結保護等電位聯結系統應由如下部分中的一個、兩個或多個適當組合構成： 用于在設備中保護等電位聯結的方法，見第7章； 裝置中的接地的或不接地的保護等電位聯結（見注）； 保護（PE）導體； PEN導體； 防護屏蔽； 電源接地點或人工中性點； 接地極（包括用作均衡電位的接地極）； 接地導體。注：在低壓裝置中，接地的保護等電位聯結通常包括將下述部分連接在一起的總等電位聯結：l 保護干線導體；l 接地干線導體或總接地端子；l 建筑物內，用作諸如供燃
