1、給 排 水 設 計 手 冊壹、設計原則(一)設計中應嚴格遵守國家現行的規程、規范要求,特別應遵守國家規定的強制性條文的要求。(二)選用國家標準圖及院標準,應注意選用新標準圖號,不能用作廢的或已被新的圖號替代的標準圖號。(三)嚴格執行國家規定的初步設計、施工圖設計深度有關內容。貳、設計內容通常民用建筑給排水包括如下內容(一)給水系統;(二)排水系統;(三)消防系統;叁、初步設計初步設計階段,給水排水專業設計文件應包括設計說明書、設計圖紙、主要設備表。A 設計說明書(一)設計依據、摘錄設計總說明所列批準文件和依據性資料中與本專業設計有關的內容;、本工程采用的主要法規和標準;、其他專業提供的本工程設
2、計資料,工程可利用的市政條件。(二)設計范圍根據設計任務書和有關設計資料,說明本專業設計的內容和分工(當有其他單位共同設計時)。(三)室外給水設計、水源:由市政或小區管網供水時,應說明供水干管的方位、接管管徑、能提供的水量與水壓。當建自備水源時,應說明水源的水質、水溫、水文及供水能力,取水方式及凈化處理工藝和設備選型等。、用水量:說明或用表格列出生活用水定額及用水量,生產用水水量,其他項目用水定額及用水量(含循環冷卻水系統補水量、游泳池和中水系統補水量、洗衣房、鍋爐房、水景用水、道路、綠化灑水和不可預計水量等);消防用水標準及用水量,總用水量(最高日用水量、最大時用;水量)。、給水系統:說明生
3、活、生產、消防系統的劃分及組合情況,分質分壓分區供水的情況。當水量、水壓不足時采取的措施,并說明調節設施的容量、材質、位置及加壓設備選型。如系擴建工程,還應對現有給水系統加以簡介。、消防系統:說明各類形式消防設施的設計依據,設計參數,供水方式,設備選型及控制方法等。、管材、接口及敷設方式。(四)室外排水設計、現有排水條件簡介:當排入城市管道或其他外,部明溝時應說明管道、明溝的大小、坡度、排入點的標高、位置或檢查井編號。當排入水體(江、河、湖、海等)時,還應說明對排放的要求。、說明設計采用的排水制度、排水出路。如需要提升,則說明提升位置、規模,提升設備選型及設計數據,構筑物形式,占地面積,緊急排
4、放的措施等。、說明雨水排水采用的暴雨強度公式(或采用的暴雨強度)、重現期、雨水排水量等。、管材、接口及敷設方式(五)建筑給水排水設計、說明或用表格列出各種用水量標準,用水單位數,工作時間,小時變化系數,最高日用水量,最大時用水量。、給水系統:說明給水系統的劃分和給水方式,分區供水要求和采取的措施,計量方式,水箱和水池的容量、設置位置、材質,設備選型,保溫、防結露和防腐蝕等措施。一、給水方式分類1、直接給水1)給水方式說明:與外部給水管網直連,利用外網水壓供水。 2)適用范圍:(單層或多層建筑)外網水壓、水量能經常滿足用水要求,室內給水無特殊要求。在外網壓力超過允許值時,應設減壓裝置。應優先選擇
5、直接供水。2、設水箱的給水方式1)給水方式說明:與外部給水管網直連,利用外網水壓供水,同時設高位水箱調節流量和壓力。 2)適用范圍:(多層建筑)外網壓力周期性不足,室內要求水壓穩定,并允許設置高位水箱。3、水泵和水箱的給水方式1)給水方式說明:水泵自外管網直接抽水加壓并利用高位水箱調節流量,在外網水壓高時也可以直接供水。 2)適用范圍:(多層建筑)外網壓力經常或間斷不足,外網允許直接抽水,并允許設置高位水箱。如果市政部門不允許直接抽水,則需加設水池,從水池中抽水。4、氣壓給水方式1)給水方式說明:利用水泵自外網直接抽水加壓,利用氣壓給水罐調節流量和控制水泵運行。 2)適用范圍:(多層建筑)外網
6、壓力經常不足,而水壓允許有一定的波動,不宜設置高位水箱。5、 給水方式1)給水方式說明:市政壓力能夠滿足下層直接供水,上層利用水泵加壓及水箱調節流量。 2)適用范圍:(多層和高層建筑)外網允許直接抽水,并允許設置高位水箱。如果市政部門不允許直接抽水,則需加設水池,從水池中抽水。二、給水方式選擇 根據建筑的具體情況和當?shù)厥姓块T的具體要求能夠保證的管網壓力對以上各種供水方式作綜合比較,選擇最合適的供水方式。三、給水系統的計算1、給水定額及時變化系數根據建筑性質及衛生器具的具體情況選擇最高日生活用水定額和小時變化系數Kh,具體參數選擇參見表 表3.1.9 住宅最高日生活用水定額及小時變化系數住 宅
7、類 別衛生器具設置標準用水定額(L/人.d)小時變化系數Kh普通住宅I有大便器、洗滌盆851503.02.5II有大便器、洗臉盆、洗滌盆、洗衣盆、熱水器和沐浴設備器1303002.82.3III有大便器、洗臉盆、洗滌盆、洗衣機、集中熱水供應(或家用熱水機組)和沐浴設備1803202.52.0別墅有大便器、洗臉盆、洗滌盆、洗衣機、灑水栓,家用熱水機組和沐浴設備2003502.31.8表集體宿舍、旅館等公共建筑的生活用水定額及小時變化系數序號建筑物名稱單位最高日生活用水定額(L)使用時數(h)小時變化系數Kh1單身職工宿舍、學生宿舍、招待所、培訓中心、普通旅館設公用盥洗室設公用盥洗室、淋浴室設公用

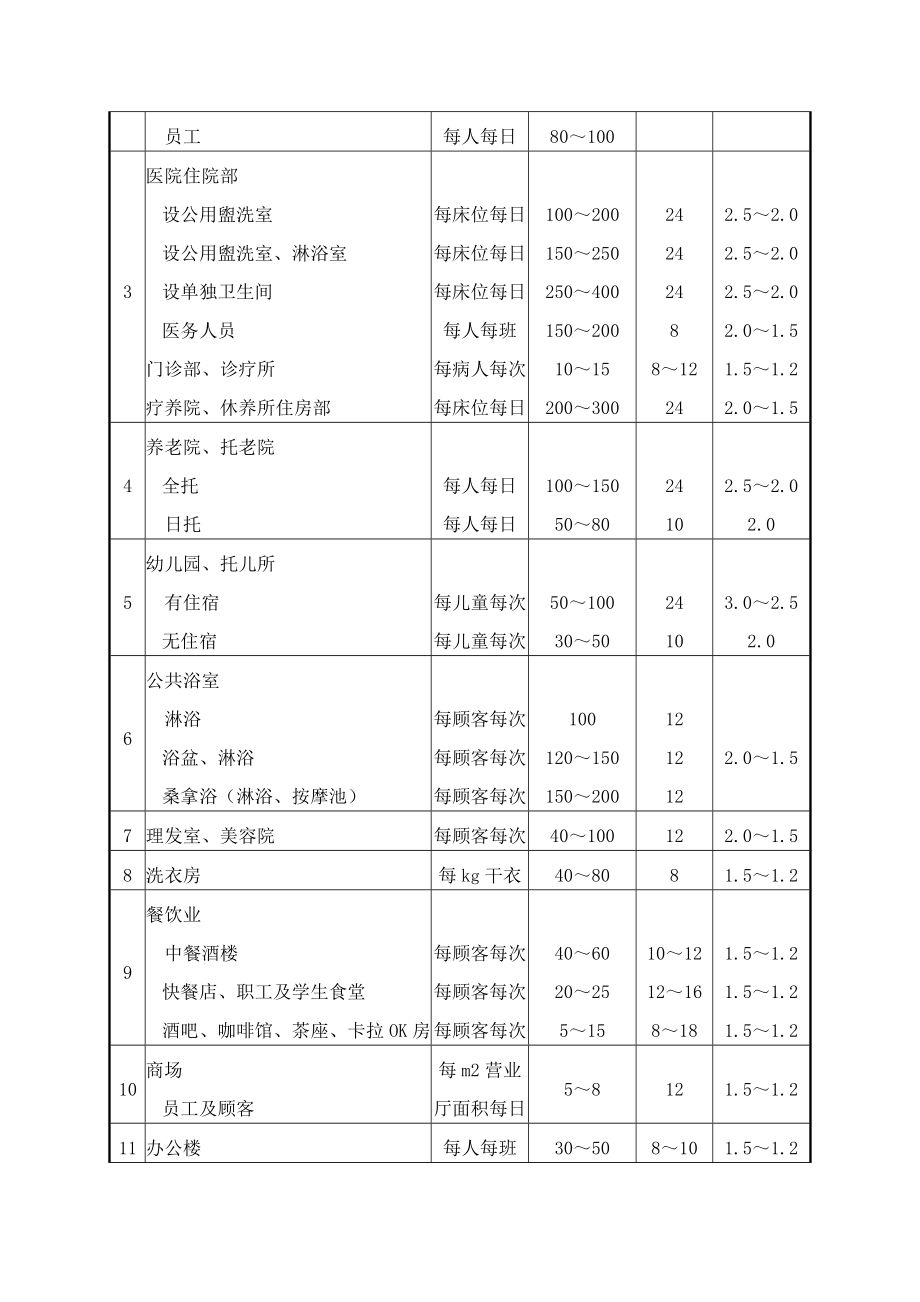

8、盥洗室、淋浴室、洗衣室設單身衛生間、公用洗衣室每人每日每人每日每人每日每人每日5010080130100150120200243.02.52賓館客房旅客員工每床位每日每人每日25040080100242.52.03醫院住院部設公用盥洗室設公用盥洗室、淋浴室設單獨衛生間醫務人員門診部、診療所療養院、休養所住房部每床位每日每床位每日每床位每日每人每班每病人每次每床位每日10020015025025040015020010152003002424248812242.52.02.52.02.52.02.01.51.51.22.01.54養老院、托老院全托 日托每人每日每人每日1001505080241
9、02.52.02.05幼兒園、托兒所 有住宿無住宿每兒童每次每兒童每次50100305024103.02.52.06公共浴室 淋浴浴盆、淋浴桑拿浴(淋浴、按摩池)每顧客每次每顧客每次每顧客每次1001201501502001212122.01.57理發室、美容院每顧客每次40100122.01.58洗衣房每kg干衣408081.51.29餐飲業中餐酒樓快餐店、職工及學生食堂酒吧、咖啡館、茶座、卡拉OK房每顧客每次每顧客每次每顧客每次40602025515101212168181.51.21.51.21.51.210商場員工及顧客每m2營業廳面積每日58121.51.211辦公樓每人每班3050
10、8101.51.212教學、實驗樓中小學校高等院校每學生每日每學生每日2040405089891.51.21.51.213電影院、劇院每觀眾每場358121.51.214健身中心每人每次30508121.51.215體育場(館)運動員淋浴觀眾每人每次每人每場3040343.02.01.216會議廳每座位每次6841.51.217客運站旅客、展覽中心觀眾每人次368161.51.218菜市場地面沖洗及保鮮用水每m2每日10208102.52.019停車庫地面沖洗水每m2每次23681.0注: 1 除養老院、托兒所、幼兒園的用水定額中含食堂用水,其它均不含食堂用水。2 除注明外,均不含員工生活用水
11、,員工用水定額為每人每班4060L。3 醫務建筑用水中已含醫療用水。4 空調用應另計。2、最高日用水量-最高日生活用水量-設計單位數(人,床,病床,m2等)-單位用水定額(L/人.d,-),參見表3、 高日最大時用水量-最高日生活用水量-小時變化系數,參見表-最高日最大時用水量(m3/h)-用水時間,參見表4、 流量的計算1)工企業的生活間、公共浴室、職工食堂或營業餐館的廚房、體育場運動員休息室、劇院的化妝間、普通理化實驗室等建筑的生活給水管道的設計秒流量,就按下式計算: ()式中-計算管段的給水設計秒流量(L/s);-同類型的一個衛生器具給水額定流量(L/s);-同類型衛生器具數;-衛生器具
12、的同時給水百分數,應按表-1表3.6.6-3采用。注:1 如計算值小于該管段上一個最大衛生器具給水額定流量時,應采用一個最大的衛生器具給水額定流量作為設計秒流量。2 大便器自閉式?jīng)_洗閥應單列計算,當單列計算值小于1.2L/s時,以1.2L/s計;大于1.2L/s時,以計算值計。表-1 工業企業生活間、公共浴室、劇院化妝間、體育場館運動員休息室等衛生器具同時給水百分數衛生器具名稱同時給水百分數(%)工業企業生活間公共浴室劇院化妝室體育場館運動員休息室洗滌盆(池)33151515洗手盆50505050洗臉盆、盥洗槽水嘴60100601005080浴盆50無間隔淋浴器100100100有間隔淋浴器8
13、06080608060100大便器沖洗水箱30202020大便器自閉式?jīng)_洗閥2222小便器自閉式?jīng)_洗閥10101010小便器(槽)自動沖洗水箱100100100100凈身盆33飲水器3060303030小賣部洗滌盆5050注:健身中心的衛生間,可采用本表體育場館運動員休息室的同時給水百分率。表-2 職工食堂、營業餐館廚房設備同時給水百分數廚房設備名稱同時給水百分數(%)污水盆(池)50洗滌盆(池)70煮鍋60生產性洗滌機40器皿洗滌機90開水器50蒸汽發生器100灶臺水嘴30注:職工或學生飯?zhí)玫南赐肱_水嘴,按比例100%同時給水,但不與廚房用水疊加。表-3 實驗室化驗水嘴同時給水百分數化驗水嘴
14、名稱同時給水百分數(%)科學研究實驗室生產實驗室單聯化驗水嘴2030雙聯或三聯化驗水嘴30502)住宅、集體宿舍、旅館、賓館、醫院、療養院、幼兒園、養老院、辦公樓、商場、客運站、會展中心、中小學教學樓、公共廁所等建筑的生活給水設計秒流量,應按下式計算: ()式中-計算管段的給水設計秒流量(L/s);-計算管段的衛生器具給水當量總數;-根據建筑物用途而定的系數,應按表采用。注:1 如計算值小于該管段上一個最大衛生器具給水額定流量時,應采用一個最大的衛生器具給水額定流量作為設計秒流量。2 如計算值大于該管段上按衛生器具給水額定流量累加所得流量值時,應按衛生器具給水額定流量累加所得流量值采用。3 大
15、便器延時自閉沖洗閥的給水管段,大便器延時自閉沖洗閥的給水當量均以0.5計,計算得到的附加1.10L/s的流量后,為該管段的給水設計秒流量。4 綜合樓建筑的值應按加權平均法計算。住宅設計秒流量系數值(、值)序號建筑物名稱1住宅有大便器、洗滌盆、無淋浴設備1.050.0052有大便器、洗滌盆、淋浴設備1.020.00453有大便器、洗滌盆、淋浴設備和熱水供應1.100.0050表 根據建筑物用途而定的系數值(、值)建筑物名稱值值幼兒園、托兒所、養老院1.20門診部、診療所1.40辦公樓、商場1.50學校1.80醫院、療養院、休養所2.00集體宿舍、旅館、招待所、賓館2.50客運站、會展中心、公共廁
16、所3.005、 屋頂水箱容積的計算1)按照規范規定生活水箱的容積按不小于最高日用水量的5%計,即: 2)水箱的設置高度應使其最低水位的標高滿足最不利配水點的流出水頭要求:式中 高位水箱最低水位的標高最不利配水點的標高最不利配水點需要的流出水頭水箱出口至最不利配水點的管道總水頭損失()6、 貯水池容積的計算貯水池的有效容積與水源供水保證能力有關,一般根據用水調節水量和生產事故水量確定,應滿足下式要求:式中貯水池的有效容積()水泵出水量()水源的供水能力()水泵運行時間()生產事故水量()注:1.除非有明確要求,一般生產事故水量=0 2.當資料不足時,貯水池的調節水量不得小于全日
17、用水量8%12%7、 計算并校核三層室內所需壓力 注:3層最不利點與引入管和市政管網連接點之間的標高差;3層最不利點與引入管和市政管網連接點之間的水頭損失;水表水頭損失;最不利點流出水頭一般市政壓力以0.3Mpa計算,如果H小于等于0.3Mpa,則三層以下建筑可采用直接供水的方式。8、 生活加壓水泵的選擇 1)水泵出水量按最大時用水量的1.2倍計水泵吸水管的最大流速不應超過1.2,其他給水管道的選擇參照表表3.6.9 生活給水管道的水流速度公稱直徑15202540507080水流速度(m/s)1.01.21.51.82)水泵揚程:式中 水泵揚程()揚水高度(),即貯水池最低水位至高位水
18、箱入口處的幾何高差水泵吸水管和出水管(至高位水箱入口)的總水頭損失()、消防系統:遵照各類防火設計規范的有關規定要求,分別對各消各消防系統(如消火栓、自動噴水、水幕、雨淋噴水、水噴霧、泡沫、氣體滅火系統)的設計原則和依據,計算標準,系統組成,控制方式,消防水池和水箱的容量、設置位置以及主要設備選擇等予以敘述。一、 綜述1、 對建筑性質進行界定。如屬于高層還是多層,屬于一類高層還是二類高層。建 筑 分 類 表 名稱一類二類居住建筑高級住宅十九層及十九層以上的普通住宅十層至十八層的普通住宅 公共建筑1.醫院2.高級旅館3.建筑高度超過50m或每層建筑面積超過1000m2的商業樓、展覽樓、綜合樓、電
19、信樓、財貿金融樓4.建筑高度超過50m或每層建筑面積超過1500m2的商住樓5.中央級和省級(含計劃單列市)廣播電視樓6.網局級和省級(含計劃單列市)電力調度樓7.省級(含計劃單列市)郵政樓、防災指揮調度樓8.藏書超過100萬冊的圖書館、書庫9.重要的辦公樓、科研樓、檔案樓10.建筑高度超過50m的教學樓和普通的旅館、辦公樓、科研樓、檔案樓等1.除一類建筑以外商業樓、展覽樓、綜合樓、電信樓、財貿金融樓、商住樓、圖書館、書庫2.省級以下的郵政樓、防災指揮調度樓、廣播電視樓、電力調度樓3.建筑高度不超過50m的教學樓和普通的旅館、辦公樓、科研樓、檔案樓等2、 依據業主要求及相應的國家標準及地方標準
20、和行業標準,選擇合適的消防系統;醫院消防可能用到的消防系統包括消火栓系統、噴淋系統、滅火器、水噴霧系統、水幕系統、氣體滅火系統,應根據建筑性質和相應的建筑條件選擇合適的滅火系統。無論高層還是多層,滅火器和消火栓系統一般是必須設置。3、 選定系統后查詢規范或設計手冊等,通過計算確定設計參數。根據設計參數選擇設備,并向建筑專業和電氣等其他專業提供土建條件和用電條件等。4、 所做設計均須在國家強制性規范和地方標準及行業標準允許的范圍內,不得違反。二、 消火栓系統1、 設計參數計算:1) 通過查閱規范分別確定室內和室外消火栓系統設計流量。參見表2) 計算消火栓的保護半徑式中 消火栓保護半徑水帶敷
21、設長度,考慮到水帶的轉彎曲折,應乘以折減系數0.8水槍充實水柱在平面上的投影長度,一般取0.7注:.2消火栓的水槍充實水柱應通過水力計算確定,且建筑高度不超過100m的高層建筑不應小于10m;建筑高度超過100m的高層建筑不應小于13m。3) 計算消火栓口所需壓力,并確定是否需設置增壓設備(最不利點消火栓的靜水壓力小于10m則需設置增壓設備)消火栓口處所需的水壓(消火栓直徑為65mm,水槍噴口直徑為19mm)。其中: =(kPa),阻力系數和實驗系數選用參見下表:阻力系數值1316190.01650.01240.0097系數值681012161.191.191.201.211.24
22、水槍噴嘴的出流量=式中 水槍的射流量,L/s水槍水流特性系數,與水槍噴嘴口徑有關,參見下表:水槍水流特性系數水槍噴嘴直徑131619220.3460.7931.5772.836水帶阻力損失式中 水帶水頭損失,kPa水帶長度,m水帶阻力系數,參見下表水帶阻力系數值水帶材料水帶直徑506580麻 織忖 膠0.015010.006770.004300.001720.001500.00075消火栓給水系統的用水量 表 高 層 建 筑 類 別建筑高度消火栓用水量(L/s)每根豎管最小流量(L/s)每支水槍最小流量(L/s)室外室內普通住宅5015101055015201051.高級住宅2.
23、醫院3.二類建筑的商業樓、展覽樓、綜合樓、財貿金融樓、電信樓、商住樓、圖書館、書庫4.省級以下的郵政樓、防災指揮調度樓、廣播電視樓、電力調度樓5.建筑高度不超過50m的教學樓和普通的旅館、辦公樓、科研樓、檔案樓等5020201055020301551.高級旅館2.建筑高度超過50m或每層建筑面積超過1000m2的商業樓、展覽樓、綜合樓、財貿金融樓、電信樓3.建筑高度超過50m或每層建筑面積超過1500m2的商住樓4.中央和省級(含計劃單列市)廣播電視樓5.網局級和省級(含計劃單列市)電力調度樓6.省級(含計劃單列市)郵政樓、防災指揮調度樓7.藏書超過100萬冊的圖書館、書庫8.重要的辦公樓、科
24、研樓、檔案樓9.建筑高度超過50m的教學樓和普通的旅館、辦公樓、科研樓、檔案樓等503030155503040155注:建筑高度不超過50m,室內消火栓用水量超過20L/s,且設有自動噴水滅火系統的建筑物,其室內、外消防用水量可按本表減少5L/s。4)按照最不利點消防豎管和消火栓的流量分配要求計算出設計流量,并確定立管管徑并計算出管路損失。式中0-1點之間的消火栓間距 0-1管段水頭損失1點的水槍射流量為:進行消火栓給水系統水力計算時,按系統圖以枝狀管路計算。消火栓給水系統所需總水壓()應為:式中:消防水泵的壓力()最不利點消防水槍噴嘴所需壓力()消防水帶的水頭損失()管網的水頭損
25、失()消防水池水面與最不利點消火栓之高差()具體計算模式可參照以下例題:消火栓給水系統配管水力計算表 計算管段設計秒流量qx(L/S)管長(L)(m)DN(mm)V(m/s)i(kpa/m)iLkpa0-15.23.51000.600.08060.2821-25.2+5.89=11.0954.71001.280.32717.8872-3211.09=22.1810.01002.561.222512.225管路總水頭損失為Hw=(0.282+17.887+12.225)1.1=33.43kpa消火栓給水系統所需總水壓(Hx)應為:Hb=H1 +Hxh+Hw=24.3-(-0.7)10+212.3
26、+33.43=495.73kpa按消火栓總用水量: Qx=22.18L/S=80m3/h2、 消防水泵選擇根據計算的設計流量和相應的揚程要求選擇合適的消防泵,然后參照水泵的性能曲線來確定所選擇的水泵能否滿足最大或最小的流量要求,確定符合后向電氣專業提送協作條件。3、 校核系統壓力如果消火栓栓口靜水壓力大于1.0Mpa,則應采用分區給水系統。消火栓栓口的出水壓力大于0.5Mpa時,應采取減壓措施。4、 在布置各層消火栓時,盡量布置在樓梯和電梯附近,及走廊和其他明顯且便于取用的位置,并努力保持所有層的消火栓布置在相同的位置。高層及甲乙類廠房室內消火栓間距不大于30m,其他單層和多層則不應大于50
27、m。如果建筑專業要求安裝,則應保證放置消火栓的位置便于建筑專業將其包掉。同時需套結構圖,防止立管穿梁的現象出現。消火栓應盡量避免放置在強、弱電和其他不宜放置消火栓的地方(針對醫院),如DSA、高壓氧倉等。消防水管也不能穿過以下房間:X光室、核磁共振、CT室、血管攝影、后荷、伽馬刀、直線加速器、回旋加速器等。三、 噴淋系統1、 首先確定建筑危險等級(輕危險等級、中危險級、中危險級、嚴重危險等級)。參見表A確定火災危險等級表A 設置場所火災危險等級舉例火災危險等級設置場所舉例輕危險級建筑高度為24m及以下的旅館、辦公樓;僅在走道設置閉式系統的建筑等。中危險級級1)高層民用建筑:旅館、辦公樓、綜合樓
28、、郵政樓、金融電信樓、指揮調度樓、廣播電視樓(塔)等2)公共建筑(含單多高層):醫院、療養院;圖書館(書庫除外)、檔案館、展覽館(廳);影劇院、音樂廳和禮堂(舞臺除外)及其他娛樂場所;火車站和飛機場及碼頭的建筑;總建筑面積小于5000m2的商場、總建筑面積小于1000m2的地下商場等3)文化遺產建筑:木結構古建筑、國家文物保護單位等4)工業建筑:食品、家用電器、玻璃制品等工廠的備料與生產車間等;冷藏庫、鋼屋架等建筑構件級1)民用建筑:書庫、舞臺(葡萄架除外)、汽車停車場、總建筑面積5000m2及以上的商場、總建筑面積1000m2及以上的地下商場、凈空高度不超過8m、物品高度不超過3.5m的自選
29、商場等2)工業建筑:棉毛麻絲及化纖的紡織、織物及制品、木材木器及膠合板、谷物加工、煙草及制品、飲用酒(啤酒除外)、皮革及制品、造紙及紙制品、制藥等工廠的備料與生產車間嚴重危險級級印刷廠、酒精制品、可燃液體制品等工廠的備料與車間、凈空高度不超過8m、物品高度超過3.5m的自選商場等級易燃液體噴霧操作區域、固體易燃物品、可燃的氣溶膠制品、溶劑清洗、噴涂油漆、瀝青制品等工廠的備料及生產車間、攝影棚、舞臺葡萄架下部倉庫危險級級食品、煙酒;木箱、紙箱包裝的不燃難燃物品等級木材、紙、皮革、谷物及制品、棉毛麻絲化纖及制品、家用電器、電纜、B組塑料與橡膠及其制品、鋼塑混合材料制品、各種塑料瓶盒包裝的不燃物品及
30、各類物品混雜儲存的倉庫等級A組塑料與橡膠及其制品;瀝青制品等注:表中的A組、B組塑料橡膠的舉例見自動噴水滅火系統設計規范附錄B。2、 確定設計參數1)根據危險等級,選擇噴水強度,作用面積等參數。參見表表民用建筑和工業廠房的系統設計參數火災危險等級凈空高度噴水強度(Lminm2)作用面積(m2)輕危險級84160中危險級級6級8嚴重危險級級12260級16注:系統最不利點處噴頭的工作壓力不應低于0.05MPa。2)直立型、下垂型噴頭的布置,包括同一根配水支管上噴頭的間距及相鄰配水支管的間距,應根據系統的噴水強度、噴頭的流量系數和工作壓力來確定,且不宜小于2.4米。表同一根配水支管上的噴頭間
31、距及相鄰配水支管的間距噴水強度L/min.m2正方形布置的邊長矩形或平形四邊形布置的長邊邊長一只噴頭保護的最大面積(m2)噴頭與端墻的最大距離44.44.5202.263.64.012.51.883.43.611.51.712-203.03.69.01.5注:1僅在走道設置單排噴頭的閉式系統,其噴頭的間距應按走道地面不留漏噴空白點確定;2 貨架內噴頭的間距不應小于2m,且不應大于3m。3)邊墻形標準頭的最大保護跨度與間距,應符合表的規定。表邊墻形標準噴頭的最大跨度與間距設置場所火災危險等級輕危險級中危險級配水支管是噴頭的最大間距3.63.0單排噴頭的最大保護跨度3.63
32、.0兩排相對噴頭的最大保護跨度7.26.0注:1兩排噴頭應交錯布置; 2室內跨度大于兩排相對噴頭最大保護跨度時,應在兩排噴頭中間增設一排噴頭.3、 水力計算1) 噴頭噴水量式中噴頭處節點流量,L/s噴頭流量系數,玻璃球噴頭=0.133或水壓用時K=0.42噴頭處水壓,kPa2) 系統設計流量作用面積內的設計秒流量 (作用面積內的噴頭數)3) 理論秒流量4) 校核比較與,需符合=1.151.305) 從系統最不利點開始進行編號,直至水泵處,從節點1開始,至水池吸水管為止,進行水力計算。管段流量僅計算在作用面積范圍的噴頭,作用面積外的噴頭不計。4、 自動噴淋泵的選擇1) 計算水頭損失,計算格式可參
33、照以下實例:七層噴水系統計算表計算管段設計秒流量Q(L/S)管長(L)(m)DN(mm)V(m/s)單阻(kpa/m)沿程水頭損失hy=iL(kap)水損累計hy(kpa)備注0-10.940.6320.990.850.51所有噴頭流量取0.94L/S1-21.884.56401.501.547.012-32.820.31501.330.870.273-43.761.81501.771.502.724-54.701.30502.212.302.995-65.641.50652.663.274.906-77.520.62653.545.73.537-88.461.36652.401.942.63
34、8-910.342.89802.081.183.419-1010.346.151001.190.291.7610-1115.0421.71001.740.5812.6211-1215.04601500.790.084.8947.24=1.347.24=61.4 kPa=6.14 m H2O2) 最不利點工作壓力(10m H2O或5m H2O)3) 計算最不利點與給水管或消防水泵的中心線之間的靜水壓4) 計算水泵揚程 (濕式報警閥損失,取為2m H2O)5) 選泵5、 系統壓力校核配水管和配水支管最大允許工作壓力不大于1.0Mpa,報警閥處不大于1.20Mpa,否則需設置減壓裝置6、 一類高層中
35、除游泳池、溜冰場、建筑面積小于5m2的衛生間和不宜用水撲救的部位以外,均需設自動噴水滅火系統。諸如自動扶手梯底部,空調機房等均需設置自動噴水滅火系統 。而二類高層衛生間和空調機房則不需自動噴水滅火系統。而單層和多層建筑則衛生間、自動扶手梯底部、和空調機房均不需設置噴淋。(針對醫院)后荷、伽馬刀、直線加速器、回旋加速器、X光、核磁共振、CT、血管攝影等貴重儀器室均不能設置自動噴水滅火系統。而浴廁等場所則不需設置自動噴水滅火系統。四、 滅火器1、滅火器配置場所的火災種類可劃分為以下五類:1) A類火災:固體物質火災。2) B類火災:液體火災或可熔化固體物質火災。3)C類火災:氣體火災。4)D類火災
36、:金屬火災。5)E類火災(帶電火災):物體帶電燃燒的火災。2、危險等級劃分:民用建筑滅火器配置場所的危險等級,應根據其使用性質,人員密集程度,用電用火情況,可燃物數量,火災蔓延速度,撲救難易程度等因素,劃分為以下三級:1)嚴重危險級:使用性質重要,人員密集,用電用火多,可燃物多,起火后蔓延迅速,撲救困難,容易造成重大財產損失或人員群死群傷的場所;2)中危險級:使用性質較重要,人員較密集,用電用火較多,可燃物較多,起火后蔓延較迅速,撲救較難的場所;3)輕危險級:使用性質一般,人員不密集,用電用火較少,可燃物較少,起火后蔓延較緩慢,撲救較易的場所。4)民用建筑滅火器配置場所的危險等級舉例見下表民用
37、建筑滅火器配置場所的危險等級舉例危險等級舉 例嚴重危險等級1 縣級及以上的文物保護單位、檔案館、博物館的庫房、展覽室、閱覽室2 設備貴重或可燃物多的實驗室3 廣播電臺、電視臺的演播室、道具間和發射塔樓4 專用電子計算機房5 城鎮及以上的郵政信函和包裹分檢房、郵袋庫、通信樞紐及其電信機房6 客房數在50間以上的旅館、飯店的公共活動用房、多功能廳、廚房7 體育場(館)、電影院、劇院、會堂、禮堂的舞臺及后臺部位8 住院床位在50張以上的醫院的手術室、理療室、透視室、心電圖室、藥房、住院部、門診部、病歷室9 建筑面積在2000m2及以上的圖書館、展覽館的珍藏室、閱覽室、書庫、展覽廳10民用機場的候機廳
38、、安檢廳及空管中心、雷達機房11超高層建筑和一類高層建筑的寫字樓、公寓樓12電影、電視攝影棚13建筑面積在1000m2及以上的經營易燃易爆化學物品的商場、商店的庫房及鋪面14建筑面積在200m2及以上的公共娛樂場所15老人住宿床位在50張及以上的養老院16幼兒住宿床位在50張及以上的托兒所、幼兒園17學生住宿床位在100張及以上的學校集體宿舍18縣級及以上的黨政機關辦公大樓的會議室19建筑面積在500m2及以上的車站和碼頭的候車(船)室、行李房20城市地下鐵道、地下觀光隧道21汽車加油站、加氣站22機動車交易市場(包括舊機動車交易市場)及其展銷廳23民用液化氣、天然氣灌裝站、換瓶站、調壓站中危
39、險等級1 縣級以下的文物保護單位、檔案館、博物館的庫房、展覽室、閱覽室2一般的實驗室3廣播電臺電視臺的會議室、資料室4設有集中空調、電子計算機、復印機等設備的辦公室5城鎮以下的郵政信函和包裹分檢房、郵袋庫、通信樞紐及其電信機房6客房數在50間以下的旅館、飯店的公共活動用房、多功能廳和廚房7體育場(館)、電影院、劇院、會堂、禮堂的觀眾廳8 住院床位在50張以下的醫院的手術室、理療室、透視室、心電圖室、藥房、住院部、門診部、病歷室9 建筑面積在2000m2及以下的圖書館、展覽館的珍藏室、閱覽室、書庫、展覽廳10民用機場的檢票廳、行李廳11二類高層建筑的寫字樓、公寓樓12高級住宅、別墅13建筑面積在
40、1000m2及以下的經營易燃易爆化學物品的商場、商店的庫房及鋪面14建筑面積在200m2及以下的公共娛樂場所15老人住宿床位在50張及以下的養老院16幼兒住宿床位在50張及以下的托兒所、幼兒園17學生住宿床位在100張及以下的學校集體宿舍18縣級及以下的黨政機關辦公大樓的會議室19學校教室、教研室20建筑面積在500m2以下的車站和碼頭的候車(船)室、行李房21百貨樓、超市、綜合商場的庫房、輔面22民用燃油、燃氣鍋爐房23民用的油浸變壓器室和高、低壓配電室輕危險等級1日常用品小賣店及經營難燃燒或非燃燒的建筑裝飾材料商店2未設集中空調、電子計算機、復印機等設備的普通辦公室3旅館、飯店的客房4普通
41、住宅5 各類建筑物中以難燃燒或非燃燒的建筑構件分隔的并主要存貯難燃燒或非燃燒材料的輔助房間3、滅火器的最大保護距離1)設置在A類火災場所的滅火器,其最大保護距離應符合下表的規定。 滅火器型式危險等級手提式滅火器推車式滅火器嚴重危險等級1530中危險等級2040輕危險等級25502)設置在B、C類火災場所的滅火器,其最大保護距離應符合下表的規定。 滅火器型式危險等級手提式滅火器推車式滅火器嚴重危險等級918中危險等級1224輕危險等級15303)D類火災場所的滅火器,其最大保護距離應根據具體情況研究確定。4)E類火災場所的滅火器,其最大保護距離不應低于該場所內A類或B類火災的規定。 機動車車庫和
42、醫院手術室、理療室、透視室、心電圖室、藥房、住院部、門診部、病歷室為嚴重危險等級,滅火器的最大保護半徑不超過12m,其他場所為中危險等級,滅火器的最大保護半徑不超過15m。一般組合式消火栓箱內都設有一組滅火器,布置滅火器時只需補足缺少的部分即可。而面積比較大的高、低壓配電間可以設置推車式滅火器。4、滅火器的最低配置基準1)A類火災場所滅火器的最低配置基準應符合下表的規定。危險等級嚴重危險等級中危險等級輕危險等級單具滅火器最小配置滅火級別3A2A1A單位滅火級別最大保護面積(m2/A)50751002)B、C類火災場所滅火器的最低配置基準應符合下表的規定。危險等級嚴重危險等級中危險等級輕危險等級
43、單具滅火器最小配置滅火級別89B55B21B單位滅火級別最大保護面積(m2/A)0.51.01.53)D類火災場所的滅火器最低配置基準應根據金屬的種類、物態及其特性等研究確定。4)E類火災場所的滅火器最低配置基準不應低于該場所內A類(或B類)火災的規定。五、 水幕系統水幕系統一般設置在不方便設置防火卷簾的區域,通過水幕來達到分割防火分區的目的。一般可以通過加密自動噴水滅火系統噴頭密度的方式來取代。水幕系統的設計基本參數應符合表的規定:表水幕系統的設計基本參數水幕類別噴水點高度噴水強度(L/sm)噴頭工作壓力(MPa)防火分隔水幕1220.1防護冷卻水幕40.5注:防護冷卻水幕的噴水點高度
44、每增加1m,噴水強度應增加0.1L/sm,但超過9m時噴水強度仍采用1.0L/sm。其他計算和噴林系統相同,在此不再贅述。六、 氣體滅火 一般運用在不宜用水滅火系統的區域,如高、低壓變配電室。可以采用FM200,CO2等氣體滅火,但不得采用鹵代烷1211,1301滅火系統。此部分一般由專業廠商來設計,在此不再贅述。、熱水系統:說明采取的熱水供應方式,系統選擇,水溫、水質、熱源、加熱方式及最大小時用水量和耗熱量等。說明設備選型、保溫、防腐的技術措施等。當利用余熱或太陽能時,尚應說明采用的依據,供應能力,系統形式,運行條件及技術措施等。一、設計程序:1、設計熱水流量2、水加熱器的選擇3、計算熱水系
45、統供水損失4、管道熱量損失計算5、循環流量的計算6、循環損失計算7、循環泵的選擇8、熱水小時耗熱量9、熱媒量計算二、設計步驟:1、設計流量的確定1)據使用熱水的衛生器具數計算 Q= (本公式與建筑給排水設計規范中不同,規范中沒有混合系統)Q 設計小時熱水量L/hqh衛生器具的熱水小時定額n0 同類衛生器具數b 同時使用衛生器具百分數,公共浴室和工業企業生活間,學校劇院,體育館等淋浴器和洗臉盆按100%,旅館客房衛生間浴盆按3050%其它器具不計;醫院、療養院按2550%其它器具不計。Kr熱水混合系數tr熱水系統供水th水混合后衛生器具出水溫度tl冷水計算溫度注:用水定額為60度供水,當供水溫度
46、不同時要進行換算.2、水加熱器的選擇由tr 、 tl 、Q 以及建筑物的性質,和供水情況選擇加熱器的類型。3、計算熱水系統供水損失,校核高位水箱是否可以滿足供水壓力(開式水箱供水時)H 水箱與最不利點的高差mHi從水箱到加熱器,從加熱器到最不利點的沿程局布損失H2OmHj水加熱器的損失H2Om4、管道熱量損失1)假定系統最不利點計算溫度.取55度(不宜低于50度)2)將水加熱器到最不利點管展開計算露在空氣中面積S3)計算溫降比(T1-T2)/S4)計算各節點溫度,并計算各管段的熱量損失qs計算管段熱損失WD管道外徑mL管道長度m保溫系數,無保溫取0.一般保溫取0.6.較好保溫取0.70.8K無
47、保溫鋼管傳熱系數11.6W/m2.Ctc進入該管溫度tz出該管溫度tj環境溫度tj 值管道敷設情況tj有采曖房間內明裝1820有采曖房間內暗裝30敷設在不采暖房間頂棚內采用1月份室外平均溫度敷設在不采暖房間地下室510敷設在室內地溝35QS=QS管段上的總損失WQ各管段上的損失W熱水配水管網熱損失計算節點管段管長m外徑mm保溫系數節點溫度平均溫度空氣溫度溫差熱損失w循環流量l/s15512333.50.7555.04352035.04432.07255.08700023342.250.7555.19352035.19440.62355.3000343480.7555.3452035.34546.347455.39000453480.7555.442035.4446.471555.49000563600.7555.62035.658.351655.71000673600.7555.8152035.81558.704755.92000785600.7556.0352036.03598.448567556.2592036.259158.48956.3680009101275.50.7556.66
