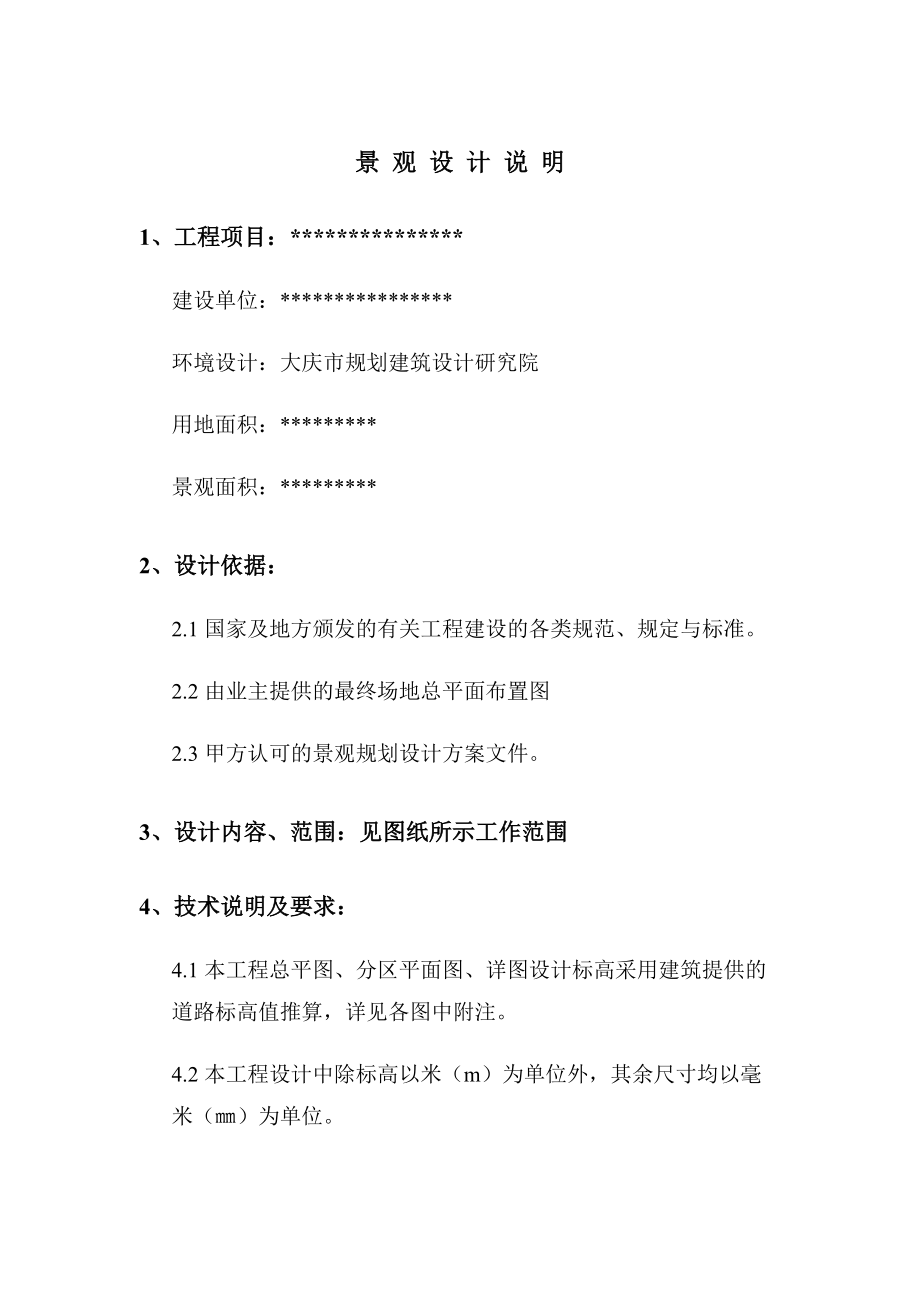

1、景 觀 設 計 說 明1、工程項目：*建設單位：*環境設計：大慶市規劃建筑設計研究院用地面積：*景觀面積：*2、設計依據：2.1國家及地方頒發的有關工程建設的各類規范、規定與標準。2.2由業主提供的最終場地總平面布置圖2.3甲方認可的景觀規劃設計方案文件。3、設計內容、范圍：見圖紙所示工作范圍4、技術說明及要求：4.1本工程總平圖、分區平面圖、詳圖設計標高采用建筑提供的道路標高值推算，詳見各圖中附注。4.2本工程設計中除標高以米（m）為單位外，其余尺寸均以毫米（）為單位。4.3本工程設計中所指距地高度均指離開完成面高度。4.4本工程設計中所注材料配合比除注明重量比外，其余均為體積比。4.5本工

2、程各種材料做法標注順序自上而下：垂直面上是以施工先后次序注寫；水平面上是按實際的上下層次注寫。4.6所有外裝飾材料色彩需報小樣，經甲方及設計單位認可后方可施工。大面積施工前，須完成小范圍區域，其質量及施工工藝作為后續大面積施工驗收標準。4.7地下管線應在綠化施工前鋪設。4.8石材留縫除特殊說明外，其余未注明處均為平接縫。4.9各類設備應在本工程土建施工之前由甲方負責組織相關的設備技術施工圖，經本設計單位審核后，廠家或安裝單位派專人赴現場配合土建施工。4.10所有水池施工時必須配合專業水景公司的圖紙預留孔洞、預埋套管。4.11施工安裝必須嚴格遵守國家頒布的有關標準及各項施工驗收規范的規定，并與建

3、筑、結構、綠化、水電、暖通、動力等工種密切配合施工，注意預留孔洞、管線、水池、種植穴、預埋件等。防止錯漏返工、影響質量美觀。4.12設計選用新型材料產品時，其產品的質量和性能必須經過檢測符合國家標準后才能采用，并由生產廠家負責指導施工，以保證施工質量。5、安全措施：本工程所有的設計均需滿足國家及地方現行工程建設規范、規定及標準。另：5.1硬地人工水體的近岸（如：水池、湖邊、溪流等）如未設欄桿，近2m范圍內水深不大于0.7m；園橋、汀步附近2m范圍內水深不大于0.5m。圖上凡未表示的，施工時必須以砂石填高至本規定范圍為止。5.2兒童活動場地安全墊的外輪廓尺寸須滿足：游樂設施所有邊緣至安全墊外輪廓

4、大于1.2m以上；所有游樂設施的兒童活動進出口（如滑梯出口等）至安全墊外輪廓需大于1.8m以上；安裝秋千，須滿足當秋千蕩起并與重力線成60°時的地面投影點至安全墊外輪廓大于1.8m以上。6、硬景部分6.1做法說明：除圖紙中另有要求或另有工程做法的詳細說明外，均按此工程做法的要求施工。如圖紙與現場有任何偏差，施工方應及時通知景觀設計師，改變前需得到業主和景觀設計師的批準確認。廣場地面.1地面墊層應鋪設在均勻密實的基土上，耕土和淤泥必須挖除后用素土或灰土分層夯實。當地基土質較差時，可用碎石、卵石或碎磚等夯入土中，以加強基土，并鋪設300厚中粗砂防脹層。對軟弱地基的利用或處理，可參照“工業

5、與民用建筑地基基礎設計規范”辦理。.2各類地面墊層厚度選定除應考慮地面荷載、壓實填土地基變形模量E0外，對于有腐蝕性介質作用的地面或面層設計質量有較高要求、以及地面面積較大時，均宜采用200mm厚C30混凝土墊層。.3各類地面的地基為素土夯實，其墊層下填土的壓實系數（土的控制干容重與最大干容重的比值）不小于0.9。.4所有鋪裝材料必須完整，無破損、裂縫以及缺角現象。所有同一品種石塊必須由同一供貨地統一批次供貨。.5天然石面材安裝前，應進行品種、顏色分類選配后，按設計要求鋪貼。材料完成面如有水泥等污染，經清潔后發覺原材料的色彩被漂白或者侵蝕，則必須更換材料。.6鋪裝依施工放線而定，所有曲線需按方

6、格網放線以保證曲線流暢，自然。定線需以硬質鋪裝區域中心點位為放線起始點，以盡可能少的切割鋪塊材料為標準。.7粘貼：所有板材粘貼時反面應刷表面劑，粘貼砂漿中加粘結劑或采用聚合物砂漿。塊料粘貼可采用干拌漿。.8廣場地面鋪裝需設置伸縮縫，縱向、橫向縮縫間距不大于6m，縫寬10mm，可用分倉施工縫代替。伸縫間距為20-30m，縫寬20，瀝青灌縫。道路、臺階、坡道.1室外坡道其坡高與坡長之比不宜大于1：10，供輪椅使用的坡道不宜大于1：12。.2路面橫坡：人行道為2-3%，混凝土車行道為1-1.5%，瀝青面層為1.5-2%。.3混凝土路面縱、橫向縮縫間距5-6m，伸縫間距一般為20-30m，縫寬20，瀝

7、青灌縫。.4路面寬度、坡度及道牙、排水口等均見單項工程設計處理。.5臺階或坡道下回填土須分層夯實。.6臺階或坡道平臺與外墻面之間須設變形縫，縫寬30。灌建筑嵌縫油膏，深50。.7室外人行道無障礙緣石坡道做法，正面坡的緣石外露高度不大于20，坡度不得大于1：12寬度不得小于1.2m。側面坡的坡度不得大于1：12。全寬式緣石坡道的坡度不得大于1：20。廠水溝、井蓋.1磚砌排水溝用MU7.5磚、M10（抗凍）水泥砂漿砌筑。.2排水溝如遇填土，溝底C15混凝土墊層下應加鋪50-70粒徑卵石（或碎石）一層夯入土中。.3排水溝縱向坡度為0.5%。.4排水溝與勒腳交接處設變形縫，縫寬30灌建筑嵌縫油膏，深5

8、0。.5每30-40m設變形縫，縫寬30灌建筑嵌縫油膏。.6如井蓋位置一半處于硬地上，一半處于軟景上，現場需及時通知景觀設計師修改平面布局。水景.1景觀湖湖底采用柔性防水，在灰土墊層上做防水毯；水池為剛性防水，在夯實素土上做素混凝土墊層，用C30 P6抗滲鋼筋混凝土完成水池主體結構后完成飾面層，具體做法見各單項圖紙。.2本設計地面，景觀所涉及水池、水渠均采用P6抗滲混凝土自身防水方式，排水明溝采用內防水層方式。.3水景管溝采用暗埋的形式。基礎.1埋置深度：基礎應置于堅實土層之上，凡標高達不到設計要求時應拋墊碎石分層夯實，重要建筑基礎應預先構筑。當無特別說明時，基礎埋置深度應2000，并在地下水

9、位之上凍土線以下。.2地形變化：當地形變化較大時，基礎標高相應變化，長型建筑物如走廊、圍墻、欄桿、擋土墻等其條形基礎應做成臺階型，其長度及高度比控制在2/1之內。.3地基變化：當發現建筑物、水池、廣場處于不同地基情況，如自然土壤和防空洞，地下車庫之上時，應通知設計單位設計變形縫，或加強上部整體剛度。墻面.1磚墻粘貼花崗巖板的工程做法：1、稀水泥擦縫；2、貼20-25厚花崗巖板（在板背面涂抹專用粘結劑，然后粘貼）；3、6厚1：2.5水泥砂漿找平；4、10厚13水泥砂漿打底掃毛；5、磚墻面清掃集灰，適量洇水。.2混凝土墻粘貼花崗巖板的工程做法：1、稀水泥擦縫；2、貼20-25厚花崗巖板（在板背面涂

10、抹專用粘結劑，然后粘貼）；3、基層用EC聚合物砂漿修被平整。其他.1戶外配套設施：坐椅等戶外配套設施皆為藝術小品，要求精工細做，成品外觀達到高檔家具的水平。需特別注意避免機械損傷及污染，外露焊接要注意美觀的要求，具體設計詳見有關圖紙。.2灌溉給水：采用現在實用的快速取水器，由人工澆灌。.3照明：除特殊燈具外，所有園林和道路照明燈具均按園施及國家有關規范實施。燈具基座完成面需與鄰近硬質鋪裝完成面齊平，道路兩側的燈具基座需貼近道路。燈具基座的混凝土基座需進行美化處理。燈具安裝必須與地面成90°直角。6.2材料說明結構磚-圖標未明確時：磚 MU15 ； 石料不應采用風化石；水泥標號不低于M

11、10。混凝土-圖標未明確時：墊層C30（抗折4.5Mpa）；結構C30;自防水水池C30 P6。鋼筋采用、級鋼筋。本設計所有磚構筑物均設墻身防潮，做法為20厚1：2水泥砂漿，摻5%防水粉。在墻面、地面、頂棚上固定各種設備、管線支架、建筑配件以及建筑裝修的固定件，凡有條件均應采用鋼制膨脹螺栓、塑料脹管、射釘等安裝構件以代替在混凝土或磚墻中預埋件等做法。固定構件按其允許荷載、規格等有關技術參數選用。電焊條用E4315的手工電弧焊條型號。所有構件的焊縫高度均為8MM焊縫長。所有金屬構件焊接節點應達到相應的強度要求，焊接縫必須經過打磨后，才能按設計需要處理完成面。鋼結構材料采用Q235（即A3）鋼材，

12、鋼材要求具有標準強度，伸長率，屈服強度及硫、磷含量的合格保證書，以及碳含量有保證書，符合GB700-88結構鋼技術條件，須經過防銹處理后方可使用。如未作特殊說明，均為熱鍍鋅防銹。.1除銹采用鋼刷清除構件表面的毛刺，鐵銹，油污及附著在構件表面的雜物；.2油漆采用硼硯酚醛防銹漆打底，酚醛磁漆二度。特色重要金屬構件如無特殊說明均采用烤漆工藝。木材材質應滿足以下要求：1、根據中華人民共和國國家標準GB/T22102-2008防腐木材棧橋木材所處環境、使用條件及用途符合C4A級標準要求。2、 根據中華人民共和國國家標準GB/T6491-1999鋸材干燥質量，選用木材含水率應低于12%。3、 根據中華人民

13、共和國國家標準GB/T6491-1999鋸材干燥質量，選用木材干燥質量等級為二級。4、 根據中華人民共和國國家標準GB50005-2003木結構設計規范，鋪裝板材要求使用級木材，構件任一面150mm長度上，木節子直徑總和2.5cm，每個木節子直徑1.5cm，并且無死節，不允許有腐朽，斜紋要求任何1m材長上平均傾斜高度不得大于50mm，不允許有髓心，在連接部位的受剪面及其附近不允許有裂縫，不得有蟲眼。5、 棧橋鋪裝4cm厚木材應做荷載試驗，滿足公園設計規范(CJJ 48-92)，橋面人群荷載按3.5kn/計算(350公斤/)。6、 木質護欄需做典型推力實驗，需滿足公園設計規范(CJJ 48-92

14、)，作用在園橋欄桿扶手上的豎向力和欄桿頂部水平荷載均按1kn/m計算(100公斤/m)。7、 亭廊、座椅、護欄木材應滿足GB50005-2003木結構設計規范及GB/T6491-1999鋸材干燥質量選材的規定前提下還應滿足：不能開裂、崩裂、變形翹曲、結疤、圓角、白邊，兩端封蠟，安裝前后各刷一遍德國進口木蠟油。8、 木構件連接方式為榫接，并進行膠粘,膠粘工藝必須滿足標準GB50005-2003木結構設計規范附錄F膠合工藝要求。7、場地標高、地形、排水7.1場地標高圖中標高采用絕對標高。對于車行道路面標高、剖面圖、區域排水系統、路面排水系統道牙頂端標高等，請參照建筑師的圖紙。施工前，應對照建筑師的

15、圖紙核實所有平面圖中注明的豎向信息資料。路面排水系統，區域排水系統，植物排水系統，植物疏水系統及穿孔排水管線都應與雨水排水系統相連，參照建筑師或技術工程師的圖紙。以下坡比標準適用于所有場地情況，如有差異，請在豎向施工前通知環境設計師；場地 最小 最大廣場及庭院 1% 2%人行道 1% 4.9%斜坡 5% 8.33%（需設扶手）地面種植 2% 1：2臺階、坡道及休息平臺 0.5% 0.5%所有地面排水、應從構筑物基座或建筑外平面向外排。施工方應與業主協調室內外出入口處的室內外高差。施工方應對整個設計范圍內最終實施的地形、場地、路面及排水的最終效果負責。施工前應粗略核實相應的場地標高，并將有疑問及

16、相關矛盾之處提醒設計師注意，以便在施工前解決此類問題。7.2地形等高線的等高距為0.30m圖中所標注的標高為土方沉降后的完成標高。回填土應碾壓夯實、密實度達到相關規范的要求。種植土的覆土厚度應符合種植的要求。建筑物周邊有排水邊溝時，地形從邊溝外側開始堆填。7.3排水采用排水暗溝結合地漏（局部）的排水方式。本工程設計中排水地漏，吐水管和集水坑處為最低點，按1%找坡。硬質地面、軟地排水均就近排向收水口，排水方向明確，做到有組織排水，最后排向小區排水系統。排水采用有組織自然排水的方法。用盲管排水的場地，盲管就近接入雨水井。人行景觀道路鋪裝就近以1%的坡度坡向草地，除大部分滲入草地外。其余就近排入盲管，盲管就近接入雨水井。木鋪裝下用1：2水泥砂漿1-2%找坡，如無特殊說明就近排向軟土，不得以的情況下排水坡度不小0.5%。地形堆土與窗洞、建筑排水明溝發生沖突時，以保證窗洞、建筑排水明溝等設施正常使用為優先，現場調整。8配套設施：成品坐椅、
