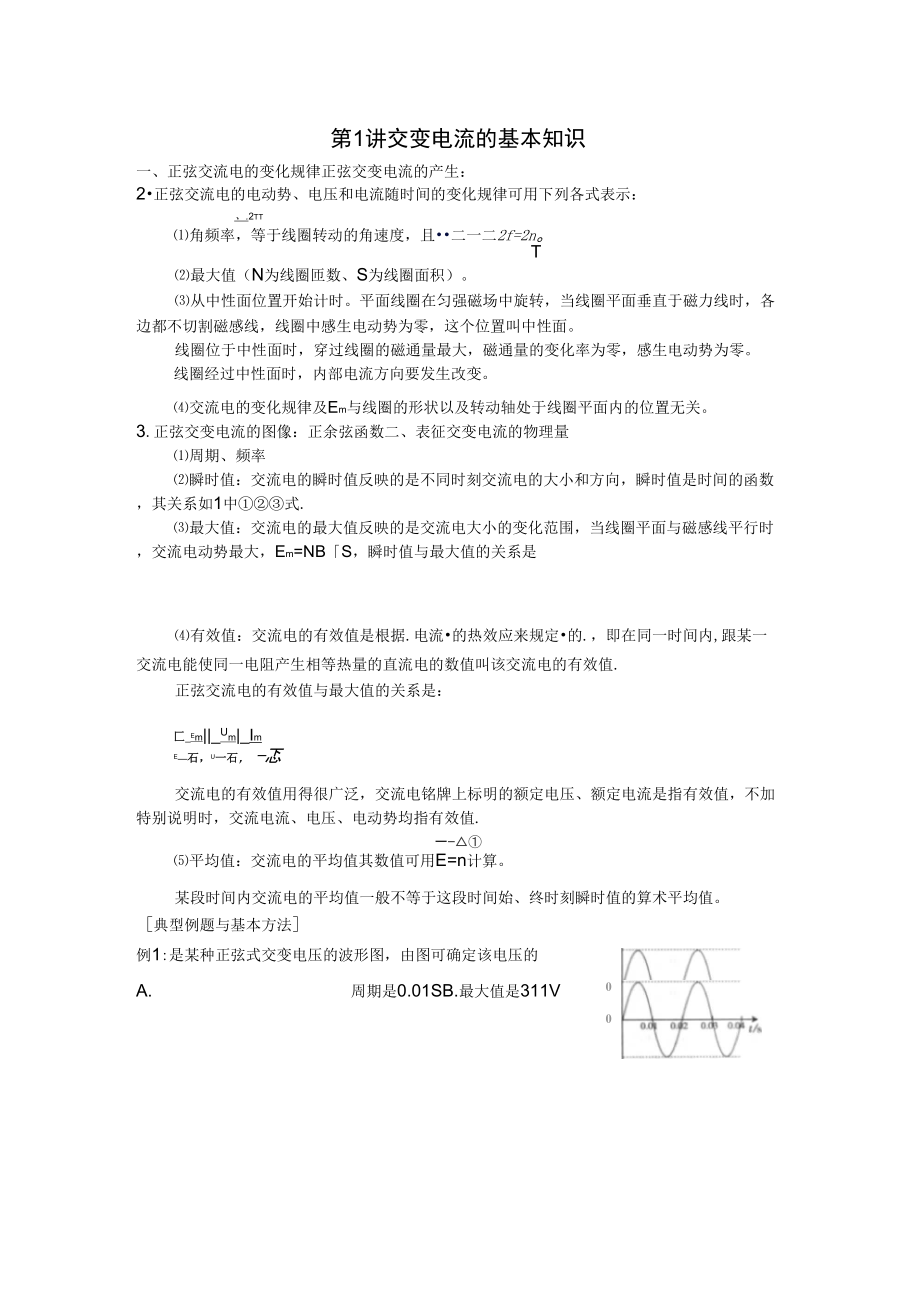

1、第1講交變電流的基本知識一、正弦交流電的變化規律正弦交變電流的產生：2正弦交流電的電動勢、電壓和電流隨時間的變化規律可用下列各式表示：、.2tt角頻率，等于線圈轉動的角速度，且二一二2f=2n。T最大值（N為線圈匝數、S為線圈面積）。從中性面位置開始計時。平面線圈在勻強磁場中旋轉，當線圈平面垂直于磁力線時，各邊都不切割磁感線，線圈中感生電動勢為零，這個位置叫中性面。線圈位于中性面時，穿過線圈的磁通量最大，磁通量的變化率為零，感生電動勢為零。線圈經過中性面時，內部電流方向要發生改變。交流電的變化規律及Em與線圈的形狀以及轉動軸處于線圈平面內的位置無關。3.正弦交變電流的圖像：正余弦函數二、表征交

2、變電流的物理量周期、頻率瞬時值：交流電的瞬時值反映的是不同時刻交流電的大小和方向，瞬時值是時間的函數，其關系如1中式.最大值：交流電的最大值反映的是交流電大小的變化范圍，當線圈平面與磁感線平行時，交流電動勢最大，Em=NBS，瞬時值與最大值的關系是有效值：交流電的有效值是根據.電流的熱效應來規定的.，即在同一時間內,跟某一交流電能使同一電阻產生相等熱量的直流電的數值叫該交流電的有效值.正弦交流電的有效值與最大值的關系是：匚_Em|_Um|_ImE石，U一石，忑交流電的有效值用得很廣泛，交流電銘牌上標明的額定電壓、額定電流是指有效值，不加特別說明時，交流電流、電壓、電動勢均指有效值.一平均值：交

3、流電的平均值其數值可用E=n計算。某段時間內交流電的平均值一般不等于這段時間始、終時刻瞬時值的算術平均值。典型例題與基本方法00例1:是某種正弦式交變電壓的波形圖，由圖可確定該電壓的A. 周期是0.01SB.最大值是311VC.有效值是220VD.表達式為U=220sinIOOnt（V）例2:一個匝數為n、面積為S的矩形線圈，繞垂直于磁場的軸勻速轉動的過程中，線圈中感應電動勢e隨時間t的變化關系如圖所示，感應電動勢最大值與周期均可從圖中讀出。則磁場的磁感應強度B為，在0T時間內，有_時刻線圈平面與磁場的夾角為60°。例3:處在勻強磁場中的矩形線圈abed,以恒定的角速度繞ab邊轉動,

4、磁場方向平行于紙面并與ab垂直。在t=0時刻，線圈平面與紙面重合（如圖），線圈的ed邊離開紙面向外運動。若規定由方向的感應電流為正，則能反映線圈中感應電流線是（abedaI隨時間t變化的圖例4:一電阻器當兩端加上10V的直流電壓時，測得它的功率為P;當兩端加上某一正弦交流電壓時，測得它的功率為P/2則該交流電壓的有效值為V最大值為V例5:關于有效值的計算（1）這兩個交變電流的有效值分別是多少？i/A（2產一個邊長為6cm的正方形金屬線框置于勻強磁場中阻為gd的有效®例6：如圖所示，邊長為強度為B的勻強磁場中，以00邊為軸勻速轉動，角速度為3.轉軸與磁場方向垂直，線圈電阻力R,求:線圈

5、從圖示位置轉過二的過程中產生的熱量Q22）隨時間t的變化關系如圖所示123川單匝正方形線圈在磁感,線框平面與磁場垂直，電，則線框中感應電流線圈從圖示位置轉過二的過程中通過線圈某截面的電量q.2第2講電容和電感對交流電的作用基本概念與基本規律一、電感和電容對交變電流的影響1、電感在電路中的作用可以簡單概括為：圈）；“通低頻，阻咼頻”（咼頻扼流圈）2、電容在交變電流中的作用：交變電流可以電容在電路中的作用可以簡單概括為：“通高頻，阻低頻”（旁路電容）.變壓器電能的輸送“通直流，阻交流”“通過”電容器“隔直流，通交流”（低頻扼流（隔直電容）或例1:如圖所示，當交流電源的電壓為220V,頻率為50Hz

6、時，三只燈泡AB、C的亮度相同，若將交流電源的頻率改變?yōu)?00Hz時,則（）AA燈比原來亮B.B燈比原來亮C.C燈亮度不變D.C燈比原來暗二、變壓器1典型變壓器的主要構造是：原副線圍繞在同一閉合鐵芯上.2、工作原理：電磁感應感應，稱為互感.3、變壓器的作用：改變交流電電壓或電流.注意：變壓器不能.工作在直流電路中.4、理想變壓器的基本關系(1) 功率關系：(2) 電壓關系：(3) 電流關系：當只有一個副線圈時，5、理想變壓器各物理量變化的決定關系.(1) 輸入電壓U決定輸出電壓U2;1(2) 輸出電流Il決定輸入電流丨2；,(3) 輸出功率B決定輸入功率Pi。1例1:如圖所示，理想變壓器的原、

7、副線圈匝數之比為ni:n2=4:1.原線圈回路中的電阻A與副線圈回路中的負載電阻B的阻值相等.a,b端加一定交流電壓后，兩電阻消耗的電功率之比莊：Pb=，兩電阻兩端電壓之比UA：UB=_例2：甲、乙兩電路中，當a、b兩端與e、f兩端分別加上220V的交流電壓時,甲乙甲乙測得c、d間與g、h間的電壓均為110V.若分別在c、d兩端與g、h兩端加上110V的交流電壓，則a、b間與e、f間的電壓分別為()A. 220V、220VB.220V、110VC.110V、110VD.220V、0例3:為探究理想變壓器原、副線圈電壓、電流的關系，將原線圈接到電壓有效值不變的正弦交流電源上，副線圈連接相同的燈泡

8、L1、L2,電路中分別接了理想交流電壓表V1、V2和理想交流電流表A，A,導線電阻不計，如圖所示。當開關S閉合后(1) A1示數變，A與A示數的比值(2) V2示數變，V與V2示數的比值例4:如圖所示，為一理想變壓器，S為單刀雙擲開關，P為滑動編組起觸頭,U為加在原線圈兩端的電壓，11為原線圈中的電流強度，則下列說法錯誤的是()A. 保持U及P的位置不變，S由a合到b時，11將增大。B. 保持U及P的位置不變，S由a合到b時，R消耗的功率將減小。C保持U不變，S合在a處，使P上滑，丨1將增大。D.保持P的位置不變，S合在a處，若U增大，丨1將增大。例5、如圖所示，一理想變壓器原線圈匝數n1=1

9、100匝，副線圈匝數n2=220匝，交流電源的電壓u=22°.2sin10°二t(V)，電阻R=44Q,電壓表、電流表均為理想電表.則下列說法正確的是A. 交流電的頻率為50Hzks5uB. 電阻R上的功率為44WC. 電流表A2的示數約為2AD. 電壓表的示數為42V、遠距離輸電1、遠距離輸電要解決的關鍵問題：要減少輸電線上的電能的損耗，由P耗=12恐，具體辦法有:(1) 減少輸電導線的電阻，如采用電阻率低的材料；加大輸電線的橫截面積.(2) 通過提高輸電電壓，減小輸電電流.前一方法的作用十分有限，一般采用后一種辦法.由式F耗=I$R線和|可得：P耗R線UIU丿這表明，當

10、輸送的電能一定時，輸電電壓增大到原來的n倍，輸電線上損失的功率就減少到原來的，所以遠距離輸電要采用高壓輸電例6:中國已投產運行的1000kV特高壓輸電是目前世界上電壓最高的輸電工程。假設甲、乙兩地原采用500kV的超高壓輸電，輸電線上損耗的電功率為P。在保持輸送電功率和輸電線電阻都不變的條件下，現改用1000kV特高壓輸電，若不考慮其他因素的影響，則輸電線上損耗的電功率將變?yōu)?、遠距離輸電過程中輸電導線上有能量損失，在計算時一定要注意公式的正確和靈活使用.以下圖為例進行說明，如下圖所示，若電站輸出的電功率為P,輸出電壓為U,用戶得到的功率為P',輸入用戶的電壓為U.電站A一用戶-例7:

11、在如圖多事的遠距離輸電電路圖中，升壓變壓器和降壓變壓器均為理想變壓器，發電廠的輸出電壓和輸電線的電阻均不變，隨著發電廠輸出功率的增大，下列說法中正確的有A.升壓變壓器的輸出電壓增大下列說法中正確的有A.升壓變壓器的輸出電壓增大B.降壓變壓器的輸出電壓增大C輸電線上損耗的功率增大D.輸電線上損耗的功率占總功率的比例增大第3講傳感器一、傳感器及其工作原理1傳感器：傳感器是指這樣一類元件：它能夠感受諸如力、溫度、光、聲、化學成分等非電學量，并能把它們按照一定的規律轉換為電壓、電流等電學量，或轉換為電路的通斷。把非電學量轉換為電學量以后，就可以很方便地進行測量、傳輸、處理和控制了。2傳感器一般由敏感元

12、件和輸出部分組成，通過敏感元件獲取外界信息并轉換為電信號，通過輸出部分輸出，然后經控制器分析處理。常見的傳感器有：力傳感器、氣敏傳感器、超聲波傳感器、超聲波傳感器、磁敏傳感器3、常見傳感器元件：（1）光敏電阻：光敏電阻的材料是一種半導體，無光照時，載流子極少，導電性能不好；隨著光照的增強，載流子增多，導電性能變好，光敏電阻能夠把光照強弱這個光學量轉換為電阻這個電學量。它就象人的眼睛，可以看到光線的強弱。（2）金屬熱電阻和熱敏電阻：金屬熱電阻的電阻率隨溫度的升高而增大，用金屬絲可以制作溫度傳感器，稱為熱電阻。它能用把溫度這個熱學量轉換為電阻這個電學量。熱敏電阻的電阻率則可以隨溫度的升高而升高或降

13、低。與熱敏電阻相比，金屬熱電阻的化學穩定性好，測溫范圍大，但靈敏度較差（3）電容式位移傳感器能夠把物體的位移這個力學量轉換為電容這個電學拓展：分析下列二.迂打原理：L測定位分血屮.擁測定壓力的電容傳感器定片測定角度的電客傳感器傳感器的工作4、霍爾元件能夠把磁感應強度這個磁學量轉換為電壓這個電學量如圖，霍爾元件是在一個很小的矩形半導體（例如砷化銦）薄片上，制作4個電極E、F、MN而成。若在EF間通入恒定的電流I，同時外加與薄片垂直的勻強磁場B，薄片中的載流子就在洛倫茲力的作用下發生偏轉，使MN間出現電壓UH。這個電壓叫霍爾電壓，其決定式為Uh二k蘭。式中d為薄片的d厚度，k為霍爾系數，它的大小與薄片的材料有關推導：二、傳感器的應用實例電子秤電子秤1、力傳感器的應用這個電學量，因而電子秤是力傳這個電學量，因而電子秤是力傳他能夠把物體物體的形變這個力學量轉換為感器的應用.轉換成2、聲傳感器的應用-話筒話筒是一種常用的聲傳感器，其作用是把3、溫度傳感器的應用-電熨斗、電飯鍋、測溫儀4、光傳感器的應用一一鼠標器、火災報警器例1、如圖所示，將萬用表的選擇開關置于“歐姆”擋，再將電表的兩支表筆與一熱敏電阻R的兩端相連，這時表針恰好指在刻
