1、目 錄1 系統概況及設備規范參數2 調試前期準備工作3 電力法規及標準的具體要求4 試驗?zāi)康募霸囼烅椖? 分散控制系統恢復的基本條件6 分散控制系統恢復程序7 安全措施1 系統概況及設備規范參數分散控制系統(DCS)主要完成FSSS系統、SCS系統、DAS系統、TBS系統和MCS系統的邏輯控制、設備啟停、模擬調節、數據采集、聯鎖保護、報警監視、參數監視和調整功能。還包括電氣ECS系統。DCS控制設備采用ABB-Bailey公司生產的Symphony分散控制系統，它是廣泛應用于電力系統infi-90的升級換代產品。其控制軟件采用面向用戶的圖形語言，控制系統先進可靠。工程師站采用貝利COMPOSE

2、R工程工具系統軟件，操作員站采用CONDUCTOR過程控制和信息管理系統用戶軟件。 本方案主要說明該系統的受電和軟件恢復。本方案如果有與廠家調試大綱相抵觸之處以廠家調試大綱為準。分散控制系統的PCU模件柜15個，占15個節點，共配置BRC100控制器31對。分散控制系統共有28個機柜：SCS/DAS（鍋爐側）模件柜編號為CAB#17、CAB#20，端子柜CAB#16、CAB#18、CAB#19；SCS/DAS（汽機側）模件柜編號為CAB#34、CAB#37、CAB#41、CAB#47，端子柜CAB#33、CAB#35、CAB#36、CAB#38、CAB#40、CAB#42、CAB#48；ECS

3、（電氣）模件柜編號為CAB#12、CAB#14，端子柜CAB#11、CAB#13、CAB#15；FSSS模件柜編號為CAB#22、CAB#25、CAB#28、CAB#31，端子柜CAB#24、CAB#26、CAB#27、CAB#29、CAB#30、CAB#32；MCS模件柜編號為CAB#43、CAB#45，端子柜CAB#44、CAB#46；DEH模件柜編號為CAB#52，端子柜CAB#51、CAB#53；MEH模件柜編號為CAB#55，端子柜CAB#54；公共系統模件柜編號為CAB#60、CAB#49，端子柜CAB#61、CAB#50；MFT繼電器柜編號為CAB#21；SCS系統繼電器柜編號為

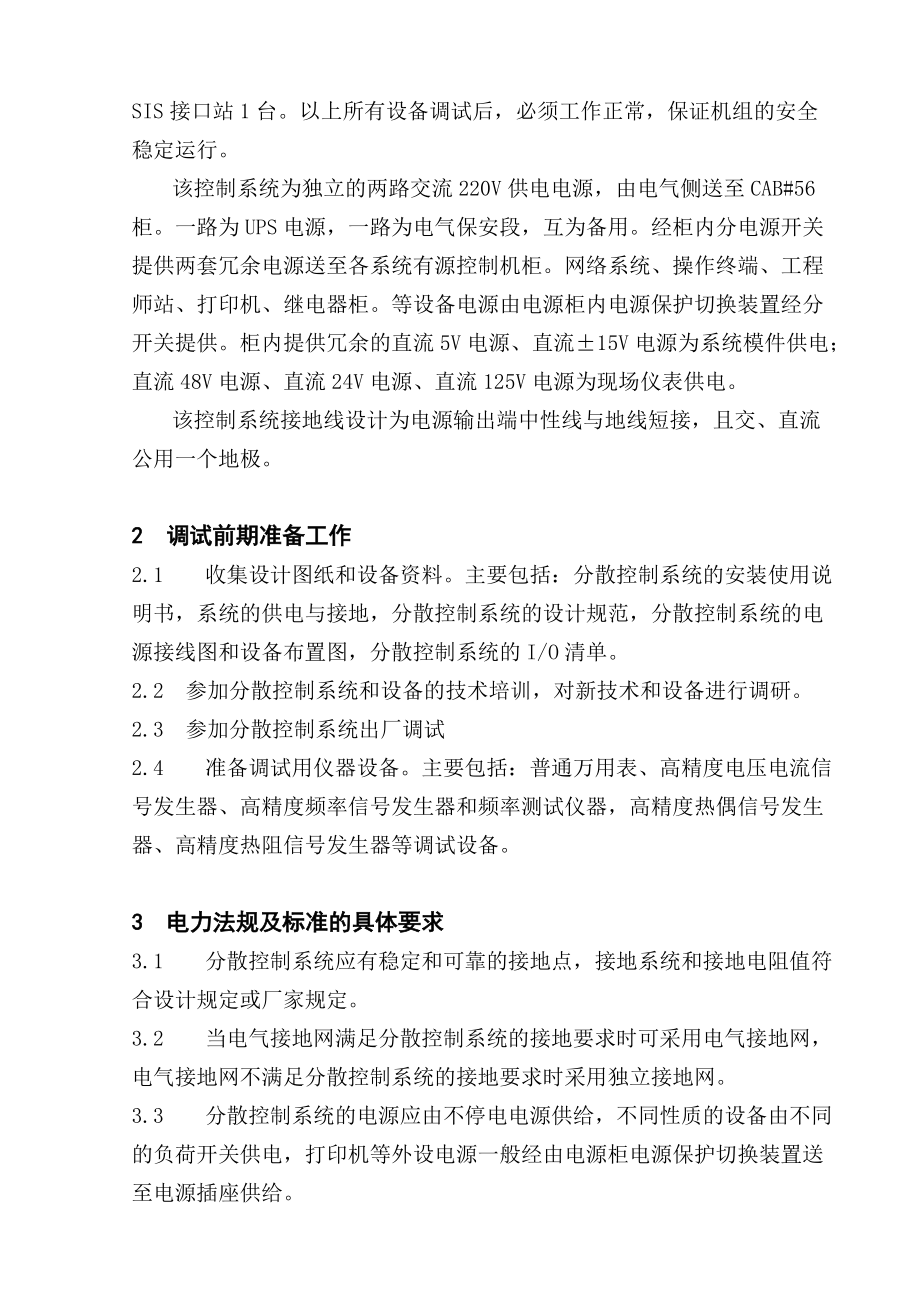

4、CAB-R01、CAB-R02、CAB-R03、CAB-R04、CAB-R05、CAB-R06、CAB-R07、CAB-R08；公共系統繼電器柜編號為CAB-R09、CAB-R10、CAB-R11、CAB-R12；電源分配柜編號為CAB#56；設計5臺運行人員操作站（OIS），打印機2臺，工程師站（EWS）2臺，SIS接口站1臺。以上所有設備調試后，必須工作正常，保證機組的安全穩定運行。該控制系統為獨立的兩路交流220V供電電源，由電氣側送至CAB#56柜。一路為UPS電源，一路為電氣保安段，互為備用。經柜內分電源開關提供兩套冗余電源送至各系統有源控制機柜。網絡系統、操作終端、工程師站、打印機

5、、繼電器柜。等設備電源由電源柜內電源保護切換裝置經分開關提供。柜內提供冗余的直流5V電源、直流±15V電源為系統模件供電；直流48V電源、直流24V電源、直流125V電源為現場儀表供電。該控制系統接地線設計為電源輸出端中性線與地線短接，且交、直流公用一個地極。2 調試前期準備工作2.1 收集設計圖紙和設備資料。主要包括：分散控制系統的安裝使用說明書，系統的供電與接地，分散控制系統的設計規范，分散控制系統的電源接線圖和設備布置圖，分散控制系統的I/O清單。2.2 參加分散控制系統和設備的技術培訓，對新技術和設備進行調研。2.3 參加分散控制系統出廠調試2.4 準備調試用儀器設備。主要包

6、括：普通萬用表、高精度電壓電流信號發生器、高精度頻率信號發生器和頻率測試儀器，高精度熱偶信號發生器、高精度熱阻信號發生器等調試設備。3 電力法規及標準的具體要求3.1 分散控制系統應有穩定和可靠的接地點，接地系統和接地電阻值符合設計規定或廠家規定。3.2 當電氣接地網滿足分散控制系統的接地要求時可采用電氣接地網，電氣接地網不滿足分散控制系統的接地要求時采用獨立接地網。3.3 分散控制系統的電源應由不停電電源供給，不同性質的設備由不同的負荷開關供電，打印機等外設電源一般經由電源柜電源保護切換裝置送至電源插座供給。3.4 供給分散控制系統的電源質量應滿足制造廠要求，所提供的交流220伏不停電電源，

7、應有一線直接接地的單相兩線制系統。3.5 電壓穩定度穩態時不大于±2%，動態時不大于±10%。頻率穩定度穩態時不大于±1%，動態時不大于±2%。波形失真度不大于5%。備用電源切換時間不大于5毫秒。4 試驗?zāi)康募霸囼烅椖?.1 試驗?zāi)康模罕ＷC分散控制系統從硬件上和軟件上能夠正常操作和運行，以便進行機組其它控制系統的正常調試。4.2 試驗項目：4.2.1 電源系統和接地系統的檢查4.2.2 機柜送電4.2.3 電源切換試驗4.2.4 軟件恢復4.2.5 通道試驗5 分散控制系統恢復的基本條件5.1 分散控制系統的硬件設備安裝完畢，操作員站安裝完畢，工程師站安

8、裝完畢，控制設備具備通電條件。5.2 分散控制系統的所有預制電纜安裝完畢。5.3 分散控制系統的接地系統施工完畢，經檢測合格。5.4 分散控制系統通訊網絡安裝完畢。5.5 分散控制系統的通訊網絡檢查合格。5.6 電氣側不停電電源（UPS）安裝完畢，接線完成，具備投入條件。5.7 主控室內、計算機室的工作照明、空調系統應投入使用。6 分散控制系統恢復程序6.1 電源系統的檢查6.1.1 檢查分散控制系統的所有供電電源接線的正確性。即按照熱工設計圖紙（熱工電源系統）對每一個接入分散控制系統的工作電源的電纜進行檢查。電源取出位置應正確，電源接入位置正確，電纜兩端有明顯的標志和名稱。保證無漏接和誤接。

9、6.1.2 電源系統接線必須牢固可靠，無松動和接觸不良現象。6.1.3 檢查電源線線徑應符合電源負荷要求。6.1.4 檢查分散控制系統所有供電電纜回路的絕緣電阻。用500V兆歐表對電源電纜進行線芯對地和線芯之間的絕緣電阻測試。其絕緣電阻值均應不小于1M。6.2 接地系統檢查6.2.1 Symphony分散控制接地系統設計一路為交流地（安全地）系統，一路直流（信號地）系統，各機控制柜的交流地、直流地分別以星形接地方式匯集最后接入同一地網。6.2.2 接地系統檢查與電源系統檢查方法相同，檢查接地系統的正確性和牢固性。 6.2.3 檢查接地系統應布線合理，遠離強磁場干擾，與大型開關設備、旋轉設備或其

10、它干擾源距離應大于10米。6.2.4 絕緣電阻檢查，將端子板上的現場接線解開，利用絕緣測試儀檢查直流系統接地、交流系統接地，或利用其它設備進行檢查，其接地電阻應小于5歐姆。且交、直流地應可靠短接。6.3 機柜送電 首先將所有電源開關（包括機柜交流電源開關和機柜直流電源開關）置于“斷開”位置。 檢查電源進線接線端子上是否有誤接線或者誤操作引起的外界饋送電源電壓。確認所有機柜未通電。 在控制模件柜內，將全部電源模件插入，按廠家要求分別拔出主控制模件、通訊模件和I/O模件，以確保機柜通電時不會發生燒毀控制模件的事故，不會對外部設備誤發操作指令而導致設備和人身傷亡事故。6.3.1 電源柜受電在供電電源

11、處，聯系電氣專業或相關人員投入總電源開關。在電源柜CAB#56柜內，用萬用表測量電源進線端子處的電壓值，其電壓值不應超過額定電壓的±10%。如果誤差較大，則應通知對側送電人員停電進行檢查，合格后再送電。投入柜內主電源開關K1或K2（待整個電源系統工作正常后，應先頭入UPS電源開關K1，后投入電氣保安段電源開關K2）。6.3.2 控制柜受電在控制機柜電源入口處測量電壓正常，投入各電源模件的電源開關，用萬用表測試電源模件的輸出直流電壓，觀察電源模件的狀態指示燈。指示燈狀態應正確，輸出電壓值應在廠家說明書規定的范圍內。如果出現錯誤狀態指示，應進行停電檢查，處理完后再重新送電。檢查各控制柜直

12、流控制總線電壓正常。6.4 控制模件送電 依次插入各個控制模件，觀察其狀態指示是否正確，或者用工程師站對控制模件的基本功能或性能進行測試。對于冗余系統還應該進行主控制模件和備用控制模件的切換試驗。6.5 通訊網絡檢查檢查網絡系統工作正常，6.5.1 依次插入各個通訊模件，對各機柜內通訊模件的工作狀態進行檢查，應正常。6.5.2 對控制系統各機柜之間的通訊進行檢查，應正常。6.5.3 對工程師站、運行人員操作站、終端設備與控制系統之間的通訊進行檢查，應正常。6.6 其他模件的送電 在解除端子板上的所有外部接線的情況下，依次插入各個I/O模件，觀察其狀態指示是否正確，或者用工程師站對模件的基本功能

13、或性能進行測試。6.7 系統I/O通道完好性檢查 在斷開外部信號電纜的前提下，用高精度信號發生器及高精度萬用表對控制系統的輸入和輸出通道進行完好性檢查。6.1 電壓電流型模擬量輸入通道檢查用模擬量信號發生器發出所需要的模擬量信號（如4-20mA，1-5V），在工程師站或其它編程器上檢查顯示值（一般為工程單位值），紀錄下每一個通道的輸入信號值和輸出顯示值。每一個通道檢查3點：0%，50%，100%。并填寫記錄。6.7.2 熱偶熱阻模擬量輸入通道檢查 用熱偶信號發生器或標準電阻箱發出所需要的模擬量信號，在工程師站或其它編程器上檢查顯示值（一般為工程單位值），紀錄下每一個通道的輸入信號值和輸出顯示值

14、。每一個通道檢查3點：0%，50%，100%。對于熱偶信號要考慮冷端溫度補償因數。6.7.3 模擬量輸出通道檢查 在工程師站上或其它編程器上設置模擬量輸出信號（如果是閥門指令，則發0-100%指令，如果為參數傳遞，則可為溫度或壓力信號等，視具體情況而定），在模擬量輸出通道的接線端子上，用標準電流電壓表測試其輸出值。每一個模擬量輸出通道做3點：0%，50%，100%。并填寫記錄。6.7.4 開關量輸入通道檢查 對于無源接點信號，用短接線短接開關量輸入信號，在工程師站或其它編程器上檢查顯示狀態（可能的工程顯示單位為：開門/關門，啟動/停止等）。 對于有源接點信號，用電壓源在開關量輸入通道上加入所需

15、的電壓信號（應該注意極性），在工程師站或其它編程器上檢查顯示狀態（可能的工程顯示單位為：開門/關門，啟動/停止等）。并填寫記錄。6.7.5 開關量輸出通道檢查 對于有源開關量輸出，在工程師站上或其它編程器上發出不同的指令信號（可能的工程單位信號為：開門/關門，啟動/停止等），在輸出通道的接線端子上，用電壓表測試其輸出狀態的變化（有電壓/沒有電壓）。對于無源開關量輸出，在工程師站上或其它編程器上發出不同的指令信號（可能的工程單位信號為：開門/關門，啟動/停止等），在輸出通道的接線端子上，用通燈或萬用表測試其狀態的變化。對于干接點輸出，用通燈即可；對于固態繼電器輸出，則用萬用表的歐姆檔（放在10M

16、檔以上比較明顯）進行測試。填寫記錄。對于直接驅動繼電器的輸出點，可直接監視繼電器狀態。6.8 操作員站、工程師站軟件恢復 將分散控制系統主機、操作員站、工程師站及打印機的通訊電纜全部接好，按照廠家說明書進行操作員站硬、軟件恢復建立與主機的正常通訊，在操作員站上進行各種檢查，操作員站與主機應能夠作出正確反應。 將工程師站硬、軟件按照說明書進行恢復并與主機建立正常通訊，在工程師站上進行對系統軟件進行檢查，應能正確無誤地實現系統提供的各種功能。6.9 控制系統冗于功能的檢查。 首先投入具有冗于功能的控制系統，使之處于正常工作狀態。采用組態方法或其他的編程方法改變控制系統中的某一個模擬量的數值并進行監視。試驗時應拔出主控制器或關斷主控制器的工作電源，此時備用控制器應該立即投入，相應的各個指示燈應指示備用控制器已經接替原主控制器的任務，此時被監視的模擬量的值應該沒有任何變化。同樣可進行另一臺控制器的冗于功能試驗。6.10 控制系統的通訊功能檢查7 安全措施7.1 DCS的每一個機柜首次通電時，都必須測試電源電纜對地絕緣電阻。7.2 禁止帶電插拔DCS系統串、并行接口外設設備。7.3 在DCS系統恢復期間和通道檢查期間，應定期檢查各個機柜、
