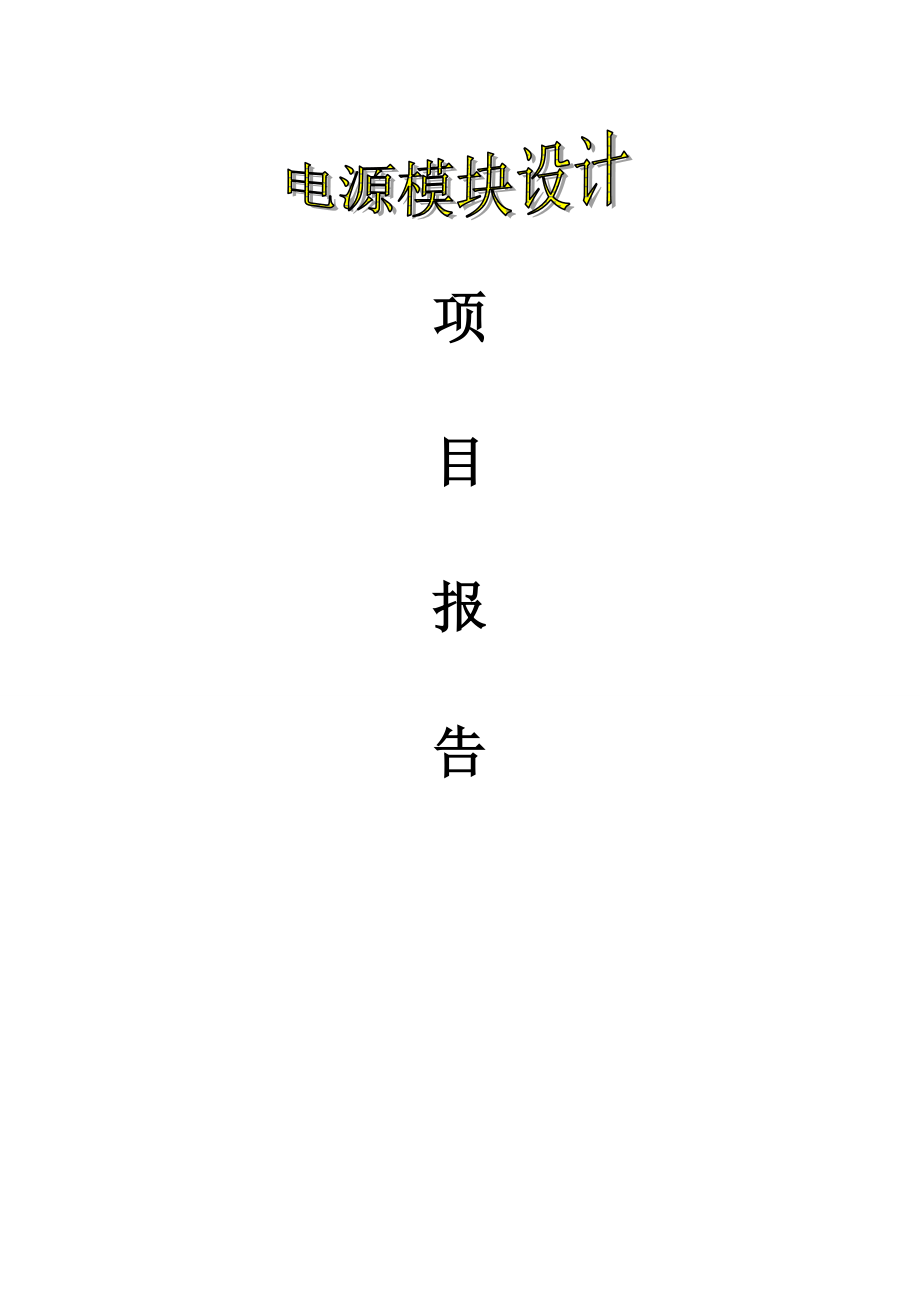

1、項目報告 引言電源是各種電子系統與設備的源動力，電源系統出故障，會使整個電子設備不能正常工作，因此電源性能的好壞直接影響到系統與設備工作質量和效率。在電子電路中，通常都需要電壓穩定的直流電源供電，直流穩壓電源是一種性能接近理想電壓源的直流電源。按調整元件工作狀態直流穩壓電源分為線性穩壓電源和開關穩壓電源兩大類。小功率電源多用線性穩壓電路，其中三端集成穩壓器由于使用方便，應用越來越廣泛。大功率電源多采用開關穩壓電路，一般采用脈寬調制實現穩壓。開關型穩壓電路又分串聯型和并聯型，由于并聯型開關穩壓電路易實現多組電壓輸出和電源與負載間電氣隔離，因而應用較廣泛。目錄1. 查找電路原理圖42. 制作電路圖

2、43. 繪制pcb圖.54. 元器件的分析.65. 實際物品焊接過程96. 課堂總結.157. 附圖.15為了設計好電源模塊，我們小組進行了明確的分工，以保證讓組內的人員都投入到其中。下面是我們做這章模塊的具體步驟和分工。一、 尋找電路圖電腦不能上網，沒有明確的電路原理圖。我們這下該怎么辦呢？別擔心，我們聰明的組員有妙招，那就是充分的利用自己手中的資源，伙伴們掏出你們的手機吧，這時候絕對不能吝嗇自己的流量哦，該出手時絕對要相當給力。找尋電路圖的過程是辛酸的，第一步，有問題找百度。可是百度也沒有想象中的那么給力，關鍵的時候搜出來的東西居然用不上。嘿嘿，不怕一個人的手機不行還有其他哦。在大海撈針中

3、我們也要把你找出來。原理圖找到了！二、 制作電路圖想要畫好一副電路圖也是不容易的，首先我們要打開電腦上的protel軟件，建立一個屬于自己的工程，然后再新建元件庫，找到自己想要的元器件，（找元件可是要具備一定英語水平的）接下來就是連接元件，再這個環節中還要注意的是用線的問題，以前我就會犯一個錯，用錯了線，結果電路連接起來居然沒有節點。電路畫好了。本以為圓滿結束，可是還是過不了老師火眼金睛那關。第一次，我們電容就用錯了，阻值太大，沒有考慮到實物。改吧！第二次，橋式的二極管又搭建錯誤。經過幾次的修改，老師一次次的點評以后。電路原理圖總算可以告一段落了。下圖為我們組的電路原理圖：完成了原理圖的制作，

4、下面就該繼續進行下一步1、 電氣規則檢查。（目的是檢查電路的連接有沒有出現錯誤，該連接的地方是否連接上，有節點的地方節點是否遺漏。）很高興，此次檢查我們小組順利通過。2、 創建網絡表格。（對所有的元器件進行檢查，看他們的封裝有沒有寫上）三、 繪制PCB圖首先打開protel99SE這個軟件，然后新建文件，畫出它的封裝及寫出它的數值，沒有的封裝就自己畫，畫封裝就需要自己再新建一個PCB封裝庫，把自己所需的封裝畫出來，畫封裝有兩種方法：1、直接去PCB自帶的庫文件中找，然后復制、粘貼。2、在庫文件找到材料以后自己畫。畫好之后，還要在畫好的電路原理圖上生成網絡表，檢查是否還有錯，再直接導出生成PCB

5、圖，然后再把原件進行排列好，連線，檢查有沒有接地還有接電源，完成了之后就保存了。（排列的目的是為了美觀、節約成本。）下圖為完成圖：讓老師檢查后，指出變壓器太大，電橋封裝和7805封裝出錯，還有就是PCB板太大，沒有留位置放電壓器。 四、元器件的分析常見的三端穩壓集成電路有正電壓（+5V）輸出的7805系列和負電壓（-5V）輸出的7905系列。顧名思義，三端IC是指這種穩壓用的集成電路。有三條引腳輸出。分別是輸入端、接地端和輸出端。它的樣子和普通的三極管很像，有兩種不同的樣式，一種是TO-220的標準封裝，還有一種是9013樣子的TO-92封裝。用78、79系列三端穩壓IC來組成穩壓電路所需要的

6、外圍元件非常少，電路內部還有過流、過熱極調整管的保護電路，使用起來可靠、方便，而且價格便宜。還有一點要說的是，該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7805表示輸出電壓為正5V，7905表示輸出電壓為負5V。在實際應用中，應在三端集成穩壓電路上安裝足夠大的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。當制作中需要一個能輸出1.5A以上電流的穩壓電源，通常采用幾塊三端穩壓電路并聯起來，使其最大輸出電流為N個1.5A，在應用時需注意：并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上

7、留有一定的余量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。7805 、7905封裝的圖形以及引腳序號、引腳功能如圖所示：7805穩壓電源電路圖7805管腳圖7905管腳圖7905概述：7905是最常見的三端穩壓集成電路芯片之一，屬于79××系列。 電子產品中，常見的三端穩壓集成電路有負電壓輸出的79××系列和正電壓輸出的78 ×× 系列。顧名思義，三端IC是指這種穩壓用的集成電路芯片，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管，TO- 220 的標準封裝，也有9013樣子的TO-92封裝。 用7

8、9系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。 因為三端固定集成穩壓電路的使用方便，電子制作中經常采用。 7905電參數： 參數符號測試條件最小值典型值最大值單位輸出電壓VoTj=25-4.8-5.0-5.2V5.0mA<1o<1.0A,Po<15W Vi=7.5v to 20v-4.75-5.00-5.25V線性調整率VoTj=25,Vi=7.5V to

9、 25V4.0100mVTj=25,Vi=8V to 12V1.650mV負載調整率VoTj=25,lo=5.0mA to 1.5A9100mVTj=25,lo=250mA to 750mA450mV靜態電流IQTj=255.08mA靜態電流變化率IQlo=5mA to 1.0A 0.030.5mAVi=8V to 25V0.30.8mA輸出電壓溫漂Vo/Tlo=5mA 0.8mV/ 輸出噪音電壓VNf=10Hz to 100KHz,Ta=2542V紋波抑制比RRf=120Hz,Vi=8V to 18V 6273dB輸入輸出電壓差Volo=1.0A,Tj=252V輸出阻抗Rof=1KHz15m

10、短路電流1SCVi=35V,Ta=25300mA峰值電流1PKTj=252.2A從正面看1，2，3引腳從左向右按順序標注，接入電路是1腳電壓高于2腳，3腳為輸出，如對于7805正壓系列，1腳高電位，2腳接地，對于7905負壓系列，1腳接地，2腳接負電壓，輸出都是3腳如附圖所示。此外，還應注意散熱片總是和接地腳相連，這樣在78系列中，散熱片和2腳連接，而在79系列中，散熱片卻和1腳連接。在此電路中我們用到的是三端輸出變壓器，不同以往兩端輸出，今后我們將一直用到的是三端輸出變壓器。三端分別是正電平，地，負電平。接入220V 電壓通過變壓器轉換為+6v和-6V的電壓，接入電路中。橋式整流是有4個二極

11、管組成，還有一種是集成塊的形式。兩種橋式相比較4個二級管的橋式整流更容易讓外行人看懂，而且在現實生活中也更加的適用。分別用兩端接輸入電壓，另外兩端接輸出電壓。在電容的采用方面，我們用到了有極性和無極性兩種電容，有極性電容我們用了四個，都是420UF的，無極性的為0.5UF，一般不用二極管接電阻，否則電阻會損壞，變壓器接過來有正、負電平之分，電源里面要加散熱器，否則會被損壞。五、實際物品焊接過程完成電路原理圖和PCB的繪制后我們開始進行電路的實物焊接，我們領取所有的元器件，并進行檢測和清數原件，接著進行安裝原件在萬用板上排布原件，然后進行焊接。我們焊接的速度很快但是不理想，我們在這出現了很多的問

12、題，由于焊接的時間太長了焊盤經過高溫后出現了脫落現象，但是我們繞道焊接最終還是完成了電路板的焊接。第一節課結束了我們的也基本完成，在第二堂課開始的時候我經過仔細的檢查發現了一些很嚴重的錯誤，我們在安裝二極管的時候安反了，還有在7805和7905的引腳連接的時候也沒有連接正確，經過修改也連接正確了。還有我們在修改的時候也出現了問題，我們把正確的修改錯誤了，雖然再改正確，但都用了很多無用功，這些都浪費了很多的時間也可能對原件和板子造成損壞。對于我們來說那些錯誤都是很低級的，然而我們還是出現了這種錯誤，這多是因為我們不夠仔細的原因。在這堂課里經過了幾次的修改也完成了，但是不是那么的理想，而且我們的焊

13、接技術也不好，提高的空間還有很多。下圖為本組的焊接過程圖：六、產品檢測我們完成焊接后，拿給老師檢查后連接上電源線進行產品的檢測和調試。第一次檢測：元件79057805數值5.063V5.003V79057805第二次檢測：元件79057805數值5.063V4.952V78057905第三次檢測：元件79057805數值5.063V5.003V79057805七、課堂總結通過本次電源模塊的學習，提高了我們的動手操作能力，以及用protel99SE畫電路原理圖，再生成pcb圖（要考慮它的封裝形式，生成網絡表），使用三端集成穩壓電路7805和7905系列，以及對橋式整流，電容,7805和7905的了解及掌握使用，通過我們小組的討論學習很有收獲，不僅學到了知識，也學會了團隊協作。在電源學習方面，我們要考慮到電壓、電容的大小，我覺得學習這個重在實踐，只有真正理解了，學習起來才會更輕松、更愉快。 在畫電路圖中出
