1、一、數字電視基礎培訓1.1概述電視技術發展到今天其適用范圍早已超越出廣播娛樂界，已廣泛地擴展到文化、教育、科研、管理、工礦企業、醫療衛生、公安、交通、軍事宇航和人們日常生活的各個領域。隨著信息和知識時代的到來，信息和數字技術飛躍發展，電視技術在歷經了從黑白電視到彩色電視的革命性轉變后，自然而然的進入了從模擬電視到數字電視的第二次革命。所謂數字電視是將傳統的模擬電視信號經過量化和編碼轉換成二進制數的數字信號，然后進行各種功能的處理、傳輸、存儲和記錄，也可以用計算機進行處理監測和控制采用數字技術獲得比模擬設備更高的性能，并具有模擬技術所不能達到的新功能。電視數字化的必然性根源于其相對優勢：1 .信

2、號質量高抗干擾能力強模擬電視信號的失真和雜波在傳輸和處理過程中存在著積累現象，在經過長距離傳輸后或多次復制后，信號質量會迅速下降；數字電視信號的失真和雜波不會積累，經過多次處理后，其特性保持不變，數字電視廣播用戶接收到的圖像質量和聲音質量幾乎與電視臺發送的質量一樣。2 .傳輸效率高多功能復用大家知道，在6-8M 的帶寬內只能傳輸一套模擬電視節目，而數字電視信號經過壓縮后能在同樣帶寬內傳送4-6 套電視節目，利用有限的頻道資源，數字技術還可實現多功能復用，例如將數字圖文信號插入場逆程中，可以傳送各種數據、信息電子出版物，將聲音插入聲音載波上，可傳送多路立體聲。數字電視信號在處理和傳輸的過程中具有

3、很強的糾錯功能。3 .雙向交互性數字電視廣播可將一點對多點的廣播擴展為點對點交互系統，用戶可根據個人愛好點播節目或信息。4 .便于網絡化數字電視信號便于計算機網絡應用環境，便于圖像和聲音的傳輸，實現電視節目資源共享，另外數字電視系統還具有體積小、耗電低、價格便宜等優點。1.2數字電視的發展歷程從1994 年開播衛星數字電視，到1998 年底開播地面數字電視廣播，數字電視實現了全面啟動。到1999 年底全球約有2500 萬臺衛星數字電視機頂盒，700 萬臺有線網數字機頂盒和40 萬臺地面數字電視機頂盒和接收機，主要分布于歐洲美國和日本。2003年5月，國家廣電總局根據各地數字電視試驗基礎及全國的

4、總體部署，計劃在33個比較成熟的地市和3個省份建立數字電視示范網，加快開展有線付費業務，推動網絡整合，逐步停止模擬節目的播出。具體包括：3個直轄市（北京、上海、重慶）、11個省會城市（南京、杭州、沈陽、濟南、石家莊、南寧、廣州、成都、貴陽、銀川、烏魯木齊）、4個計劃單列市（青島、大連、寧波、深圳）、15個地級市（蘇州、無錫、常州、南通、鹽城、溫州、紹興、嘉興、湖州、唐山、秦皇島、淄博、保定、梧州、佛山）和個省級網絡（福建、江西、陜西）。（注9）根據國家廣電總局的規劃，可以得出我國數字電視規劃時間表如下：l 2003年，開播10套以上付費影視頻道和若干套有線數字廣播節目，力爭發展數字機頂盒用戶1

5、00萬，通過業務開發帶動網絡整合，促進網絡改造和產業升級；l 2004年底前，要推出30個左右付費影視頻道和多套有線數字廣播節目、多種增值業務，打出品牌，站穩市場，初步建立有線數字廣播電視技術新體系和運營新模式；l 2005年底前，付費影視頻道達到50-80個，全國有線數字廣播節目達到150套左右，數字機頂盒用戶達到3000萬戶，初步形成導向正確、品牌突出、特色鮮明、內容豐富、門類齊全的付費廣播影視消費市場，東部發達地區地市以上城市、中西部地區大部分省會城市基本實現數字化；l 2008年，在奧運會期間，開播高清晰度電視；l 2010年，全國將全面實現數字廣播電視；東部相對發達地區普及數字電視；

6、l 2015年，全國將停止模擬廣播電視的播出。1.3數字電視系統簡介一套完整的數字電視系統，由三個部分組成：數字電視前端系統、傳輸網絡和用戶終端系統。1.3.1數字電視前端系統數字電視前端系統通常劃分為信源處理、信息處理和傳輸處理三部分。從功能上又劃分為用戶管理子系統、CA 子系統、DVB-C 前端設備子系統、數字節目的存儲和編播子系統數據廣播和中間件子系統等。前端系統構成如下圖所示：信源部分：數字電視前端的信源有多鐘形式，主要由以下幾部分組成。l 衛星節目：數字衛星節目是目前有線電視前端節目源的主要構成，包括了免費的衛星節目和加密的衛星節目，相對應的信源接收處理的設備就包括了免費的數字衛星接

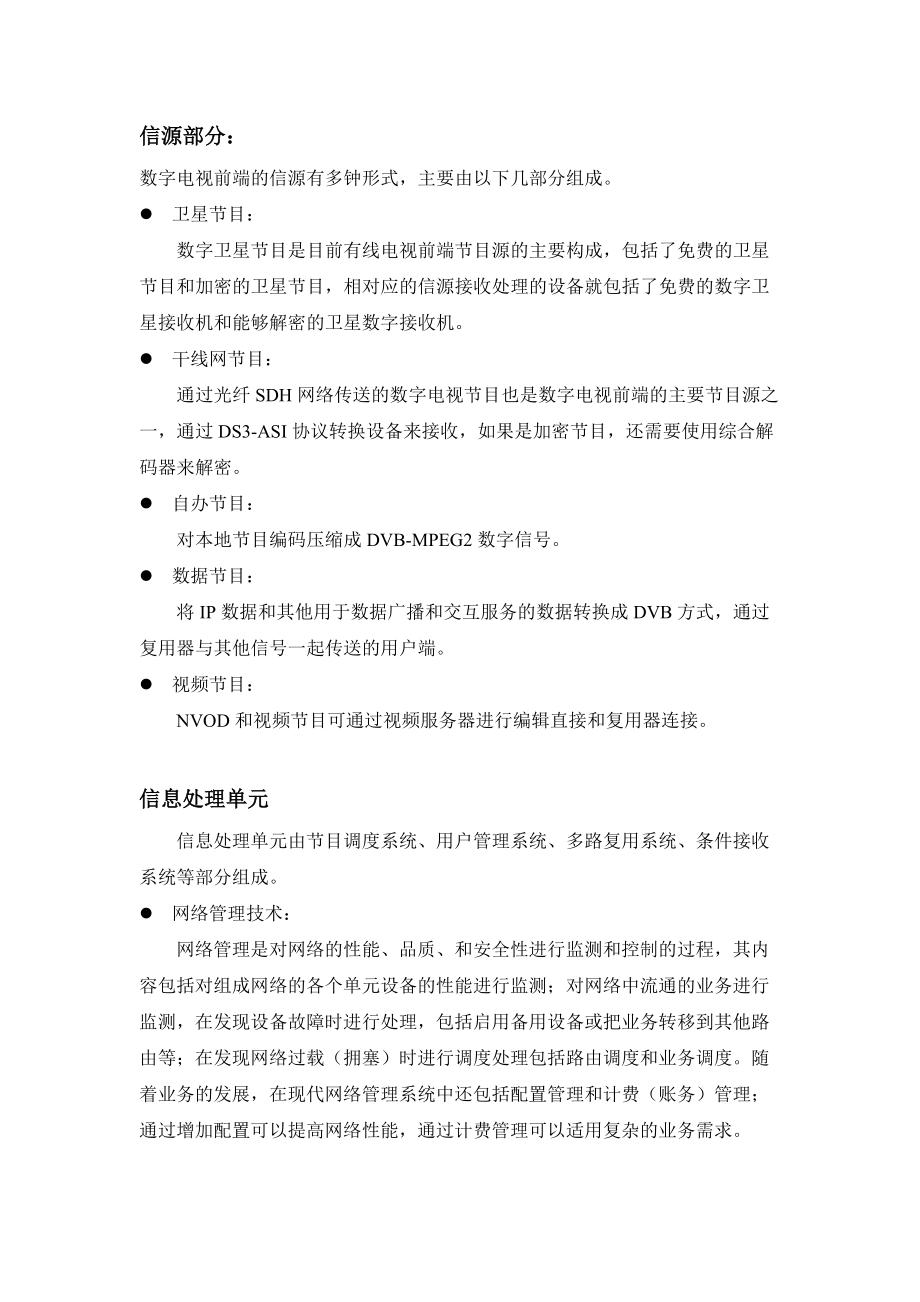

7、收機和能夠解密的衛星數字接收機。l 干線網節目：通過光纖SDH網絡傳送的數字電視節目也是數字電視前端的主要節目源之一，通過DS3-ASI協議轉換設備來接收，如果是加密節目，還需要使用綜合解碼器來解密。l 自辦節目：對本地節目編碼壓縮成DVB-MPEG2數字信號。l 數據節目：將IP數據和其他用于數據廣播和交互服務的數據轉換成DVB方式，通過復用器與其他信號一起傳送的用戶端。l 視頻節目：NVOD和視頻節目可通過視頻服務器進行編輯直接和復用器連接。信息處理單元信息處理單元由節目調度系統、用戶管理系統、多路復用系統、條件接收系統等部分組成。l 網絡管理技術：網絡管理是對網絡的性能、品質、和安全性進

8、行監測和控制的過程，其內容包括對組成網絡的各個單元設備的性能進行監測；對網絡中流通的業務進行監測，在發現設備故障時進行處理，包括啟用備用設備或把業務轉移到其他路由等；在發現網絡過載（擁塞）時進行調度處理包括路由調度和業務調度。隨著業務的發展，在現代網絡管理系統中還包括配置管理和計費（賬務）管理；通過增加配置可以提高網絡性能，通過計費管理可以適用復雜的業務需求。l 復用技術在數字電視廣播系統中，MPEG-2碼流復用技術被廣泛采用。音頻、視頻及數字信號首先經過 MPEG-2編碼器進行數據壓縮，通過節目復用器形成基本碼流(ES)，基本碼流經過打包后形成有包頭的基本碼流(PES)。代表不同音頻、視頻信

9、號的 PES流被送人傳輸復用器進行系統復用，復用后的碼流叫做傳輸流(TS)，傳輸流中包括多個節目源的不同信號，為了區分這些信號，在系統復用器上需要加入服務信息(SI)，使接收端可以識別不同的節目。l 接收控制系統/條件接收系統該系統的任務是保證DVB業務僅被授權接收的用戶所接收，其主要功能是對信號加擾，對用戶電子密鑰的加密以及建立一個確保被授權的用戶能接收到加擾節目的用戶管理系統。傳輸處理部分主要是信道編碼，針對不同的傳輸媒體按照不同的調制方式對信號進行調制，如衛星傳輸采用QPSK調制，CABLE網絡采用QAM調制，地面開路傳輸采用COFDM調制。在有線電視系統中，傳送數字電視采用QAM調制，

10、其主要參數為: QAM調制的階次和數字調制信號的載波電平。而有線電視網的網絡參數和頻道配置與傳送的數字電視質量關系密切。1. QAM調制的階次     對QAM階次的選擇，主要是對傳輸容量和抗干擾性取舍的問題。現有中等質量的網絡，數字頻道載噪比達30dB以上，選256QAM太臨界; 而選QPSK頻譜利用率太低，選64QAM較適宜。2. 數字信號載波電平的選擇一般規定數字信號載波電平應比模擬圖像載波電平低010dB。3. 頻道配置應將模擬頻道安排在一起，數字頻道安排在一起，各自成組。模擬節目安排在低頻道，數字節目安排在高頻道1.3.2 數字電視傳輸網絡數字電視網絡的

11、傳輸手段包括衛星、有線、地面發射和MMDS等。在交互式數字電視平臺中，還具備了多種方式的回傳通道，如采用CABLE MODEM方式的HFC回傳通道，采用普通MODEM的PSTN回傳通道，采用以太網方式的INTERNET回傳通道。衛星數字電視網絡：衛星數字電視廣播網絡（簡稱衛星直播系統）是把數字電視節目信息集中經衛星地面發射站用微波發送到離地面3.8萬公里高度的同步衛星上，同步衛星用微波轉發回地面，用戶電視機通過對星無遮擋的小型衛星接收天線和衛星制式機頂盒收視衛星數字電視節目。衛星傳輸具有覆蓋面廣、節目容量大等特點。我國衛星數字電視網絡采用的是DVB-S標準，數據流的調制采用四相相移鍵控調制(Q

12、PSK)方式，工作頻率為11G/12GHz。在使用MPEG-2 MPML格式時，用戶端若達到CCIR 601演播室質量，碼率為9Mbps；達到PAL質量，碼率為5Mbps。一個54MHz轉發器傳送速率可達68Mbps，可用于多套節目的復用。DVB-S標準幾乎為所有的衛星廣播數字電視系統所采用。有線電視網絡：隨著全頻道模擬電視廣播信號的光纖寬帶傳輸技術的突破，一個以光纖為干、同軸電纜為支的樹形光纖/同軸電纜混合網（HFC）在城市得到普遍利用，逐漸演進成為脫離地面廣播系統而獨立存在的有線電視廣播網絡，擁有絕大多數的城市電視用戶。與地面廣播網必須全國統一頻率規劃不同，有線廣播網可以一城一網或一地一網

13、，具有企業運營特征，在電視用戶端它們通過有線制式機頂盒和電視機連接。目前我國有線電視網絡的標準尚未制定，但目前國內數字電視的發展基本上都采用了DVB-C的標準，即使以后采用自己制定的標準也會兼容DVB-C標準。DVB-C數字有線電視廣播系統標準具有16、32、64、128、256QAM(正交調幅)多種調制方式，工作頻率在10GHz以下。采用64QAM時，一個PAL通道的傳送碼率為41.34Mbps，可用于多套節目的復用。系統前端可從衛星和地面發射獲得信號，在終端需要電纜機頂盒地面數字廣播網絡：地面數字電視廣播網絡通過電視臺制高點天線發射無線電波，覆蓋電視用戶，用戶通過接收天線和電視機收看電視節

14、目。這是數字電視廣播最基本的傳輸網絡形式。地面數字電視發射的傳輸容量理論上與有線電視系統相當，本地區覆蓋最好。采用編碼正交頻分復用(COFDM)調制方式，在8MHz帶寬內能傳送4套電視節目，傳輸質量高。 我國的地面數字電視網絡的標準正在制定中。1.3.3 數字電視用戶終端用戶終端系統就是通常所說的機頂盒（STB），根據在不同傳輸網絡的使用，分為衛星數字機頂盒、有線數字機頂盒和地面數字機頂盒。數字有線機頂盒的分類l 按主芯片分類目前數字有線機頂盒采用的主流芯片包括：l 按集成的CA分按照數字有線機頂盒所集成的CA，可以分為：l 按集成的中間件分 按照數字有線機頂盒所集成的中間件，可以分為：數字有

15、線機頂盒的硬件構成 數字有線機頂盒采用硬件模塊化設計、軟件層次化設計，可靈活配置、維護方便。從功能上看，數字有線機頂盒的結構如下圖所示：圖 有線機頂盒的一般結構數字有線機頂盒一般包括高頻頭、QAM解碼、TS流解復用、解擾模塊、MPEG-2解碼、FLASH、ROM、SDRAM、視頻編解碼、智能卡等模塊。數字電視機頂盒前端包括調諧器和QAM解調器，該部分可從射頻信號中解調出MPEG傳輸流；MPEG解碼部分包括解復用、解擾引擎和MPEG解壓縮，其輸出為MPEG視音頻基本流和數據凈荷；視頻編解碼部分完成視音頻模擬編碼和圖形處理功能；CPU與存儲器模塊用于存儲和運行軟件系統，并對各模塊進行控制；接口電路

16、提供豐富的外部接口，包括通用串行接口USB、高速串行接口1394、以太網接口、RS232和視音頻接口等。低層軟件底層軟件提供操作系統內核和各種硬件驅動程序，機頂盒操作系統不是非常龐大，但卻要求可以在實時環境中工作，并可在較小的內存空間中運行，這種操作系統稱為實時操作系統。目前流行的實時操作系統有Wind River System 公司的VxWorks、 Integrated Systems Incorporated公司的pSOS 、Windows CE 以及專為機頂盒開發的PowerTV 等。這些操作系統各有所長在機頂盒領域都有應用其中VxWorks、 pSOS 等都是通用實時操作系統在其它嵌

17、入式系統中也有廣泛應用。有線機頂盒支持的業務功能Ø 數字加密電視接收；Ø 數字音頻節目接收；Ø 數據廣播業務（如：實時股票信息、互連網頁廣播、寬帶信息服務等）；Ø EPG電子節目指南；Ø 游戲廣播下載運行；Ø 擴充電話回傳；Ø 準視/音頻點播（NVOD/NAOD）；Ø 本地信息瀏覽；Ø 可嵌入多家知名公司的和中間件；Ø 支持在線升級二、 同洲電子CDVBC5120數字有線機頂盒2.1 CDVBC5120簡介CDVBC5120數字有線機頂盒用于解壓接收由CATV網或MMDS網傳來的壓縮的有線數字電

18、視信號，使用戶可享受高品質的電視畫面和高保真的聲音。該款機頂盒支持Irdeto條件接收，適合于采用Irdeto系統前端的運營網絡；支持電子節目指南，使用戶可以有選擇有計劃地收看節目；支持字幕，方便用戶可以更好地理解節目內容或學習其它語言；支持S/P DIF數字音頻輸出，給用戶帶來影院級的超值視聽享受；美觀友好的用戶界面設計，極大方便用戶使用。2.2 CDVBC5120 結構主控制器SC2005部分：SC2005芯片是整個設備工作的核心（所有的電路的核心部分都圍繞SC2005，因為SC2005內嵌32位的MIPS CPU）。負責TS流的解碼，音頻輸出，視頻輸出，以及設備的大部分功能的實現。它給以

19、下部分提供較為完好的接口：CPU SDRAM，A/V SDRAM ， 按鍵掃描（通過GPIO口），RS232串口，MODEM接口，JTAG接口，音頻輸出部分，視頻輸出部分，ADV7171，SMART CARD接口。SC2005兩大總線：I2CBUS，EBUS。I2CBUS是串行總線，由兩根線組成，一根提供數據傳輸時鐘，一根提供數據傳輸，總線上的器件識別是靠各個器件的地址碼識別的。EBUS是SC2005擴展的并行總線，包括：并行地址總線，并行數據總線，控制總線，總線上的器件識別是SC2005提供的專用地址片選線和地址總線一起編碼識別的。其中I2CBUS上接了：EEPROM（24LC64），SAA

20、1064T；EBUS上接了：程序 Flash（2M8M Bytes），AUX Flash（2M8M Bytes）。程序 Flash部分主要由Flash IC（如：LH28F640BFE-PBTL90，LH28F320BJE-PETL90，MBM29LV160BE:等等）構成，用于設備程序的存儲。不同型號的Flash，外圍接的電阻可能不同。電源部分專用的電源模塊，給設備各個部分提供電源：30V，12V，7.5V，5V；CDVBC5120主板又用PQ033EZ01和PQ018EZ01將5V和3.3v降到3.3V和1.8V，分別給SC2005、高頻頭供電。復位電路部分主要有IMP809T構成，完成上

21、電復位和對掉低電壓的監控復位（CDVBC5120在電源供電不正確的情況下，部分IC有可能發生邏輯運算錯誤）。當上電復位時，或當IMP809T的電源低于3.08V時，IMP809T會產生至少140ms的低電平去復位有關電路27M VCXO部分主要有MK3727（或MK2727）構成，給SC2005提供基準時鐘，CDVB5120采用13.5MHz晶體，然后使用MK3727（或MK2727）先倍頻，通過SC2005輸出A/V SDRAM所需要的81MHz時鐘和程序SDRAM所需要的108MHz時鐘。Ethernet 接口部分主要由XC9536和RTL8019AS構成，為設備提供標準的10BaseT

22、Ethernet 接口SMART CARD接口部分主要由TDA8004構成，用于與SMART CARD接口。EEPROM部分主要由兩片EEPROM（24LC64）構成，用于設備工作時，重要參數的存儲。2.3 CDVBC5120技術參數類別項目技術參數高 頻 頭輸入頻率48 860MHz輸入電平-25 +20 dBmV輸入阻抗75信道解碼遵循標準DVB-C EN300 429解調方式16QAM,32QAM,64QAM,128QAM,256QAM符號率3.0 7.0 MS/s解復用器遵循標準ISO/IEC 13818-1視頻解碼遵循標準ISO/IEC 13818-2 ,MPEG-2 MPML視頻格

23、式4:3, 16:9視頻制式PAL/NTSC圖文通過VBI輸出Closed Caption通過VBI輸出音頻解碼遵循標準ISO/IEC 13818-3 聲音解碼MPEG-1 layer I and II 、MPEG-2聲道模式左、右、立體聲、Joint立體聲音量調節24級音量微處理器和內存微處理器型號TinyRISC(SC2005內嵌)工作頻率108MHz程序內存8MB解碼內存8MBEEPROM8KB程序閃存4MB智能卡讀寫器遵循標準ISO 7816前面板數碼管顯示4段LED顯示頻道、狀態信號強度指示10級LED顯示接收信號強度按鍵上、下、左、右、菜單、確認智能卡插槽1紅外遙控接收頭38KHz

24、后面板RF輸入英制F型接口射頻輸出(選件)21-69 頻道或3/4頻道或25頻道固定Loop through輸出IEC公頭RCA輸出6RCA(2 左聲道，2右聲道，2視頻)Y/C輸出S-VIDEO端子RS232串口DB-9母頭數字音頻輸出S/P DIF光接口遙控器類別IR（載頻38KHz）電池2x1.5V AAA電源輸入電壓AC100 240V, 50/60Hz電源功耗30 Wmax其它操作溫度-540機器尺寸260mm(W) x 390mm(D) x 74mm(H)機器重量2.35Kg三、CDVBC5120操作說明（請參見操作手冊）四、機頂盒常見問題什么是數字電視？數字電視與經常聽說的“數字

25、電視機”有什么關系？ (a)凡是在電視信號的獲取、產生、處理、傳輸、接收和存儲的各個環節中都是采用數字電視信號或者對數字電視信號進行處理的系統稱為數字電視系統。 從廣義上來說，數字電視已經脫離了原有單一業務、單一傳輸方式的簡單電視系統的概念。數字電視應當是一個可以承載綜合業務，以視頻業務為主；可以采用多種傳輸媒介，結合單向廣播與各種回傳通道技術的數字平臺。(b)我們經常能夠聽到電視機廠家宣傳推出“數字電視機”，就目前而言，在國內應該還沒有一個地方具備數字電視機成熟的使用環境，所以相信這些廠家宣傳的“數字電視機”可能是在接收電視信號的某些環節中采用了數字處理技術，如果是這樣則不能將之稱為數字電視

26、。看數字電視需要購買數字電視機嗎？目前國內各有關電視臺播出的數字電視節目都是標準清晰度數字電視，收看標準清晰度數字電視用戶無須購買新的數字電視機，只需在運營商處購買一臺數字機頂盒配一張智能卡就可以收看數字電視節目了。數字機頂盒已將數字信號轉成了模擬信號，便于模擬電視機的接收。因此，即使你用的是最老式的黑白電視機，只要擁有音、視頻輸入接口就可以通過機頂盒收看數字電視節目。就像電腦的顯示器，電視機也僅僅是一個顯示器，要看什么東西就接什么設備，當然，分辨率越高的電視機越可以突現數字電視高品質的畫面質量。為什么買了數字電視機也要加機頂盒才能收看數字電視呢？一方面，目前中國數字電視的有關標準還未出臺，彩

27、電廠還不方便將機頂盒的某些功能做進電視機里，另一方面，為了保證付費用戶的服務品質和信號傳輸的安全性，數字電視采用了加密傳輸，只有通過機頂盒解密后的節目信號才能正常收看。同時，為了保證運營商的服務得到相應的回報，每個地區的運營商所采用的加密方式都不一樣，數字電視機頂盒也都會有自己獨有的格式，這個格式是不會兼容其他機頂盒的，因此，目前，不但買了數字電視機不能收看數字電視節目，從市場上隨便購買的機頂盒也不能接收數字電視節目。有些節目經常不定時出現一些馬賽克、停頓或閃黑屏是什么原因？由于空間中存在各種各樣的無線電波，可能會對某些衛星信號產生干擾，對網絡信號的質量造成一定的影響，致使節目畫面出現一些馬賽

28、克、停頓或閃黑屏，這是正常的現象。開機后收不到任何節目，是何原因，如何處理？由于各服務提供商采用的設備、節目源不同，在不同的地方會有不同的機頂盒參數設置，這些參數設置不正確，可能導致您的機頂盒不能正常使用。按CDVBC5120用戶說明書中規定的參數值正確設置您的機頂盒，并插入配套的智能卡即可消除這種現象。建議用戶不要修改已設定好的系統參數，以免造成機頂盒不能正常使用。開機后無任何顯示，是何原因？出現這種情況可能是電源線沒有連接好或插座無電。請接好電源插頭，并保證插座電壓正常。選臺時顯示無信號，是何原因，如何處理？首先請按照CDVBC5120用戶說明書中的系統連接檢查信號線是否連接正確無誤，如果

29、線路連接沒有問題，則可能是電視臺前段對信號參數進行了調整，請默認節目參數并重新進行搜索；其次有可能是電視臺沒有信號，請等有信號時再接收；最后有可能是由于智能卡錯誤導致，請按照說明書中快速安裝的插卡方式重新插入正確的智能卡。電視機有聲音無圖像，是什么原因？出現該情況有以下幾種原因：一、視頻連接線脫落或視頻連接線出現故障，請重新連接視頻線纜；二、接收機處于廣播方式，可按照CDVBC5120用戶說明書將其切換到電視節目接收模式。電視機有圖像無聲音，是什么原因？出現該情況有以下幾種原因：一、音頻電纜沒有連接好，請重新連接音頻線；二、接收機處于靜音狀態，請按遙控器上的靜音鍵恢復音量；三、音頻參數設置不當

30、，請進入到音頻和視頻選項菜單，選擇適當的伴音通道和伴音語言；三、音量開關調至最小，請將音量調大；四、音頻DAC線路和音頻模擬輸出線路出現故障，若為此種情況請與當地運營商聯系進行維修。遙控器失靈，是什么原因？ 遙控器未對準前面板上的遙控接收頭，請對準再試；遙控器內電池電量不足，請更換電池。“父母控制”有何作用？如何使用？“父母控制”功能提供家長限制未成年人觀看成人節目的手段，當切換到受限節目上時，要求輸入密碼，否則阻塞該節目的播放。家長可在機頂盒上操作“父母控制”菜單中的相應內容，父母控制設置將幫助您劃分電視節目收看等級,還可修改相應的控制密碼（系統初始的密碼設定為0000），具體操作請參見CDVBC5120用戶說明書的相應章節。忘記父母控制密碼，我該怎么辦？您可將情況反映到當地服務提供商（或機頂盒銷售商），并正確提供您的智能卡號碼，服務提供商會通知您在一個確定的時間段內，開啟機頂盒，并確定智能卡正確插入機頂盒的卡槽中，將您的密碼重新恢復到0000初始狀態。開機后所有菜單全變成了英文，怎么處
