1、禾峰建筑工地無線視頻監控系統解決方案 建筑工地無線視頻監控系統解決方案HZF禾峰系列無線監控行業應用解決方案 隨著社會的不斷進步，安全生產的概念已經深入人心，人們對安全生產的要求也越來越高。在事故多發的建筑行業，如何保證施工人員的人身安全，以及工地的建筑材料、設備等財產的保全是施工單位關心的頭等大事。建筑工地屬于環境復雜，人員復雜的區域，設備、材料的安全管理不完善及部分員工的自我防護意識的薄弱，為犯罪分子提供了可乘之機。考慮到人員及設備的安全，一套有效的現場及遠程視頻監控系統對于管理者來說是非常有必要的。通過遠程視頻監控系統，管理者可以了解到現場的施工進度，可以遠程監控現場的生產操作過程，可以

2、遠程監控現場材料的安全。 方案設計建筑工地，一般主要監控場所包括建筑材料倉庫，進出門口，辦工區，生活區，塔吊區域。對于地面靠近監控中心的部分，一般通過有線的方式直接連接到監控中心。而對于塔吊最佳的視角環境，由于較現場環境復雜，往往不能通過有線直接拉至監控中心。針對現場復雜的環境，憑借在無線視頻監控的行業應用積累的成功經驗及豐富的無線鏈路規劃經驗，HZF禾峰的這套監控系統在建筑工地監控應用中具有很強的實用性，而且系統具備高穩定性、可靠性、保護投資和降低成本的特點。無線網絡視頻監控系統物理上由前端、傳輸、監控中心三部分組成。前端負責圖像、報警信號的采集，并經過視頻服務器編碼轉換為數字信號。傳輸部分

3、用無線網橋將數字信號以無線的方式發射、接收、匯集到監控網絡。監控中心采用多級架構技術，分散監控，集中管理，查看實時圖像的同時，并且對每路圖像實時錄制。 建筑工地監控的幾個關鍵點1、地基基礎階段的監控。深基坑支護、基槽開挖和人工挖孔樁施工等已被列入專項治理內容。因此，這個階段的施工已被作為監控的重點。2、地面、樓面施工階段的監控。轉入地面、樓面施工階段，建筑物四周敞開，作業面寬，施工人員多，各個分項工程往往交叉作業，要求各項安全防范和質量要求都要考慮周到。為此，系統應設置多項監控重點，如針對以下內容的重點監控：驗槽、砼的輸送、澆搗、養護、模板安裝（“兩超一大”模板支撐變形）、鋼筋安裝及綁扎、混凝

4、土澆搗、施工人員安全帽和安全帶配戴、建筑物的安全網設置，以及樓梯口、電梯口、井口防護、預留洞口、坑井口防護、陽臺、樓板、屋面等臨邊防護和作業面臨邊防護等。監控的時間、內容、標準及監控方式均可按照工作人員的須要設定。3、高層作業的監控。針對高層作業的特點，可以設置多項監控重點，如建筑物的安全網設置、施工人員作業面臨邊防護、施工人員安全帽佩帶、外腳手架及落地竹腳手架的架設、纜風繩固定及使用、吊籃安裝及使用、吊盤進料口和樓層卸料平臺防護、塔吊和卷揚機安裝及操作等。4、工地文明施工的重點監控。為了加強建筑工地的文明施工管理，監控系統目前還可以針對性地設置工地文明施工的重點監控，主要有：工地圍擋、建筑材

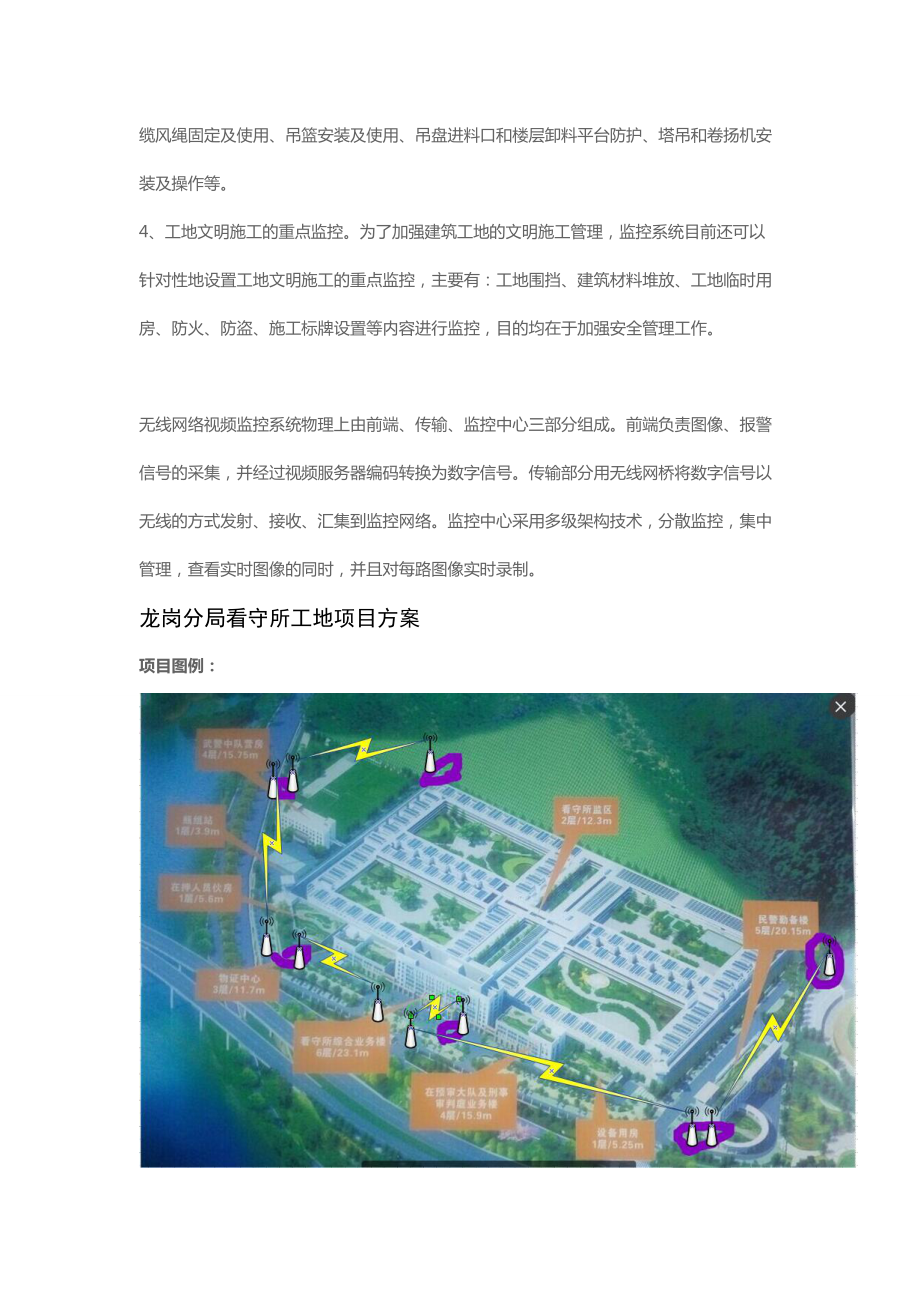

5、料堆放、工地臨時用房、防火、防盜、施工標牌設置等內容進行監控，目的均在于加強安全管理工作。 無線網絡視頻監控系統物理上由前端、傳輸、監控中心三部分組成。前端負責圖像、報警信號的采集，并經過視頻服務器編碼轉換為數字信號。傳輸部分用無線網橋將數字信號以無線的方式發射、接收、匯集到監控網絡。監控中心采用多級架構技術，分散監控，集中管理，查看實時圖像的同時，并且對每路圖像實時錄制。龍崗分局看守所工地項目方案項目圖例：設備推薦1、 5.8GHz室外固定無線接入解決方案 AS-7259 5.8G 450M 電信級室外無線網橋 2、設備介紹：室外CPE 7259硬體規格特性說明芯片解決方案CPU：Realt

6、ek RTL8197DN RF：Realtek RTL8197DN 遵循標準IEEE802.3u MDI / MDIX 10/100/1000 快速以太網IEEE802.11b/g 無線LAN接口IEEE 802.11n 無線LAN標準DDR64Mbyte閃存512MbytePoE電源15V CPU主頻535MHz天線內置14dBi 定向雙極化天線（水平波瓣60º垂直波瓣25º）天線配置2×2 (2Tx,2 Rx)有線接口2個有線口以太網物理速率10/100Mbps、1000Mpbs optional重置按鈕使設備恢復出廠設置系統升級方式支持由有線或無線方式連上設

7、備，通過網頁升級。支持從有線口通過TFTP方式升級。LED燈定義電源指示燈l Power燈亮：電源接通/系統啟動l Power燈滅：電源斷開/系統關閉有線指示燈l 關閉：以太網口連接斷開l 燈亮：以太網口連接正常l 燈閃爍：正在傳輸數據包無線指示燈（AP模式）l 燈滅：無線關閉l 燈閃爍：正在傳輸數據包無線指示燈（客戶端模式）四個信號燈代表信號強度，四個燈全常亮代表信號最強，四個燈全閃爍信號最弱電源要求12VDC2.5A傳輸速率 11b: 11M, 5.5M, 2M, 1Mbps 11g: 54M, 48M, 36M, 24M, 18M, 12M, 9M, 6MbpsHT20:6.5M, 13

8、M, 19.5M, 26M, 39M, 52M, 58.5M, 65M,13M,26M,39M,52M,78M,104M,117M 81M, 104M, 108M, 117M,130MHT40:13.5M,27M,40.5M,54M,81M,108M,121.5M,135M,27M,54M,81M,108M,162M,216M,243M,270M傳輸方式直接序列擴頻（DSSS）調制方式OFDM/BPSK/QPSK/CCK/DQPSK/DBPSK射頻頻率范圍China : 2412 GHz 2484 GHz (信道1 信道13)功耗（18V輸入） 0.8A輸出功率 25(±1.5dB)

9、802.11b28.5 ± 2dBm802.11g6-24Mbps28.0 ± 2dBm36-48Mbps27.0 ± 2dBm54Mbps26.0± 2dBm802.11nHT20MCS 0-327.0 ± 2dBmMCS 426.0 ± 2dBmMCS 525.5 ± 2dBmMCS 625.0 ± 2dBmMCS 724.5 ± 2dBmHT40MCS 0-327.0 ± 2dBmMCS 426.0 ± 2dBmMCS 525.5 ± 2dBmMCS 625.0

10、77; 2dBmMCS 724.5 ± 2dBm靈敏度IEEE 802.11b1Mbps-93dBm11Mbps-87dBmIEEE 802.11a 6Mbps-91dBm54Mbps-72dBmIEEE 802.11n HT 20 MCS 0-86dBmMCS 7-68dBmHT 40 MCS 0-83dBmMCS 7-65dBm軟件規格特性說明/缺省值標準IEEE 802.3 and 802.3u 10Base-T 與100Base-TX 物理層標準IEEE 802.11b/g/n 協議網頁語言中文/英語狀態連接狀態網橋模式DHCP客戶端列表系統基本設置以太網口速率Auto運行模

11、式Bridge,WISP設備名稱CPE100E國家 /地區中國802.1d 生成樹協議可用STP Forward DelaySTP轉發延時系統狀態系統狀態選擇語言簡體中文/英文局域網狀態局域網IPDHCP服務器狀態N/A無線網狀態工作模式客戶端模式SSID(網絡名稱)N/A加密模式未加密無線基本設置關閉無線網禁用無線模式Client，APSSIDAny（可連接任何AP）802.11 模式802.11 b/g/nHT 保護禁用天線內置(14dBi)輸出功率100%速率控制Auto信道模式Auto擴展信道保護模式NoneMAC 復制禁用AP無線客戶端列表無線設置CPE設置CP

12、E模式客戶端模式，WDS客戶端模式，AP+WDS模式安全（認證類型）開放系統,WEP,WPA-PSK,WPA2-PSK因特網接入配置網橋模式，DHCP,PPPOE高級設置國家代碼選擇中國,ETSI,日本，FCC模式Auto,b,b/g Mixed,n 20 MHz分包門限2562346（默認2346）傳送請求門限02347（默認2346）ACK超時控制0255us(默認64)數據包聚合開啟Short GI開啟無線用戶隔離隔離單播幀，隔離廣播幀，隔離組播幀，隔離所以幀輸入功率100%,50,25%,12.5%,6%網橋IP設置IP 類型靜態IP 地址子網掩碼255.255.

13、255.0網關IP地址54LAN SettingsIP 地址子網掩碼DHCP 服務器ServerDHCP IP 地址范圍 53DHCP子網掩碼DHCP 網關租約時間86400時區設置當前時間N/A時區（GMT+08：00）北京NTP 客戶端更新禁用NTP 服務器1-North America手動設置 IP安全設置網絡加密方式Open System,WEP,WPA-PSK,WPA2-PSK數據加密不加密WEP

14、密碼Null,WPA-PSK,WPA2-PSK管理密碼設置 用戶名新密碼確認密碼軟件升級備份/恢復配置文件保存配置文件上傳配置文件恢復默認值重啟設備工具系統日志物理規格特性說明尺寸235 (長) × 88(寬) ×40(高)毫米重量500g密閉性高可靠的防水性能環境規格特性說明操作溫度-20+70°C操作濕度（無冷凝）10%95% RH存放溫度-40+85°C存放濕度（無冷凝）10%95% RH方案優勢1、先進性與適用性本系統采用純數字IP傳輸方式，最新的MPEG4/H.264編碼技術結合OFDM微波擴頻調制技術，體現了當前計算機控制技術與計算機網絡技術

15、的最新發展水平，適應時代發展的要求。2、經濟性與便捷性充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況，采用有線無線的整合解決方案。無線網絡傳輸系統具有架設容易、建設周期短、成本低、不受地理環境限制的影響的優點，安裝調試方便快捷。3、可靠性與安全性系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。4、開放性在系統的各個方面，嚴格采用國際通用的標準，使系統的整個結構呈現出較高的開放性、兼容性，從而有利于系統升級和管理；同時還考慮到周邊信息
