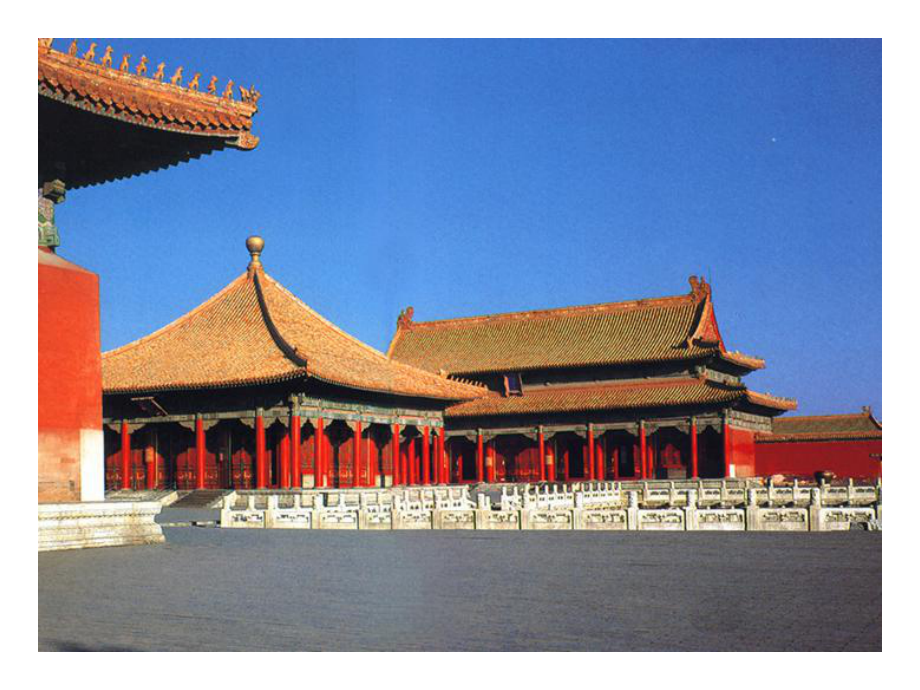

1、本講內容： 一 中國古代建筑基本組成 二 中國古代木結構的類型 三 中國古代木結構的構造做法本講重點：中國古代木結構的構造做法的基本概念及圖示第十四講 中國古代木構架做法 一、中國古代建筑基本組成 1. 立面：由屋頂（上分） 、屋身（中分） 、臺基（下分）三部分組成 2. 平面：由間組成棟，由棟組成院，由院組成群。在一棟建筑中，“間”依所處位置不同可分為明間（宋稱當心間）、 次間、 梢間、 盡間；正面相鄰兩檐柱間的水平距離稱為“開間”（又叫面闊），各開間寬度的總和稱為“總面闊”；屋架上的檁與檁中心線間的水平距離，清代稱為“步”，各步距離的總和稱為“通進深”，亦即前后檐柱間的水平距離。二、 中國

2、古代木結構的類型： 1. 疊梁式（抬梁式 舉架式） 2. 穿斗式（立貼式） 3.井干式 4.混和式：抬梁式 用于中跨，穿斗式用于山面，用于南方重要廟宇及廳堂。中國古代疊梁式木結構疊梁式又稱抬梁式，基本結構特征為柱上立梁，梁上立短柱，短柱上再立短梁。這種木構架常用于北方地區及宮殿廟宇等規模較大的建筑，能取得較大的室內空間，但用料要求比較高。 1 大木作：中國古代建筑中的大木作指的是建筑中的主要結構承重構件的處理。大木構件包括柱.梁或枋.雀替.檁.椽以及斗栱等構件。大木構件是木建筑比例尺度和形體外觀的重要決定因素。 “大木大式”和“大木小式” ：指的是清式大木做法的兩種類型，可簡單認為有斗拱和無斗

3、拱建筑的不同處理，其中有斗拱建筑稱為大式建筑（殿式建筑），無斗拱建筑稱為小式建筑 2 小木作：中國古代建筑中的小木作指的是建筑中的裝飾構件的處理。小木構件包括門.窗.天花（藻井）和欄干.家具.陳設等等。 3 除了大木作和小木作外，中國古代建筑做法還有石作、泥作、瓦作、油漆作、彩畫作等等。三、中國古代木結構的構造做法（p267,296）大木-柱 1 柱的分類：按所處位置分，總的可分為外柱和內柱兩大類。 按結構所處部位分，又可分為檐柱、金柱、中柱、山柱、角柱、都柱、望柱、童柱 等；按形狀分，又可分為直柱、梭柱、收分柱、瓜柱、束竹柱、盤龍柱等。2 柱的布置和處理 1）生起：宋，遼建筑的 檐柱由當心間

4、向兩端升高，因此檐口呈一條緩和的曲線，這在宋營造法式中稱為“生起”。 2）側腳：宋代建筑規定外檐柱在前后檐向內傾斜住高的 千分之十，在兩山向內傾斜柱高的千分之八，而角柱在兩個方向都傾斜。 3）移柱法、減柱法：宋遼元金，常將若干內柱移位，或減少部分內柱的處理 ，以獲取較大的室內空間。 4）副階周匝 ：建筑主體從外到內另外加一圈回廊的 ，在宋營造法式中稱為“副階周匝”，這在早商建筑中已經出現，一般應用于比較隆重的建筑。 5）分心斗底槽 又稱分心槽，是宋代殿閣內部四種空間劃分方式之一，即以一列中柱及柱上斗拱將殿身平面等分（河北薊縣獨樂寺山門） 6）雙槽 內柱將平面劃分為大小不等的 三個區域（唐大明宮

5、含元殿，北京故宮太和殿） 大木-柱 7）單槽 內柱將平面劃分為大小不等的 兩個區域。（山西晉祠圣母殿） 8）金廂斗底槽 內外兩圈柱。見佛光寺大殿 9）都柱 秦漢宮室遺址與崖墓中，有的平面中央僅設一根柱子。 10）叉柱造 （上下柱交接）將上層檐柱底部十字開口，插上平座柱的斗拱內，而平座柱則叉立在下檐柱斗拱上，但向內退半柱徑。（隆興寺轉輪藏殿，獨樂寺觀音閣）缺點是柱腳開口，影響柱體強度。立面上因收進較少，外觀不穩定。優點是構造上省事，不用增加構件。 11）纏柱造 它是下層柱端 增加的一斜梁，將上層柱立于此梁上。結構外觀穩妥，但要加梁，角部各面還要增加一組斗拱。 大木-柱大木梁或枋 梁 梁是建筑中的

6、水平受力構件，常支于二柱頂端或其它梁枋上。依部位有大梁、抱頭梁、抹角梁、遞角梁、順梁、扒梁、采步金梁等，依形狀分有直梁、月梁、荷包梁、軒梁等。 平梁 是梁架最上一層位于脊檁下的梁。長二椽。清代稱為太平梁。 月梁 經過藝術加工的梁，凡有平棊的殿堂，月梁都明露在平棊之下，只負荷平棊荷載。 梁高呈弧形，梁底略向上凹，梁側常做成琴面并飾依雕刻，外觀秀巧。 乳袱 兩步架的梁。宋稱乳袱，清稱雙步梁。梁首放在鋪作上，梁尾一端插入內柱柱身，但也有兩頭都放在鋪作上的。 草袱 是在天花板（平棊）以上，未經藝術加工或處理比較粗糙的 ，實際負荷屋蓋重量的梁。 明袱 指天花以下的梁，露在外面，由下面可以看見的 梁袱，與

7、草袱相對。 穿插枋（挑尖隨梁）明清建筑在檐柱和老檐柱之間，用枋料加以串聯，提高木構架的穩定性的水平構件。大木梁或枋 枋 枋為水平承重和聯系構件，有額枋、平板枋、檐枋、柱頭枋、隨梁枋等。 額枋（闌額） 柱子上端聯系與承重的構件。有時兩根疊用，上面的清謂之大額枋，下面的叫小額枋（由額），二者用墊板（額墊板）。如位于室內柱頭上，則稱內額，位于地腳處的叫地袱.如不穿入柱頭而在柱頂上放一根通長達整個建筑物立面的碩大枋料，則稱檐額，檐額下用綽幕枋。 平板枋 宋稱普拍枋， 位于闌額之上，是承托斗拱的部件。 柱頭枋 檐柱或內柱中心線上，用于聯結各朵斗拱的枋料，稱為柱頭枋，清式稱正心枋。在里跳或外跳拱上的聯系枋

8、料，稱為羅漢枋。 雀替 是置于梁枋下與柱子相交的短木，可以縮短梁枋的凈跨距離。可以用于柱間的花牙子下，稱為花牙子雀替，在建筑末端，由于開間較窄自兩側柱挑出的雀替常聯為一體叫騎馬雀替。雀替可用于柱間的掛落下，成為純裝飾構件 小 木 勾闌：欄桿，由望柱，尋杖，闌版構成。一層闌版為“單勾闌”二層為“重臺勾闌”。 尋杖絞角造：木尋杖在轉角處不用望板，相互搭交而又伸出者。尋杖合角造：尋杖止在轉角處望而不伸出。 鵝頸椅：近水的廳，軒，亭等常在臨水方面設置木質曲欄的座椅。 罩：多用于室內，是用硬木浮雕或透雕成幾何圖案或纏交的動植物，神話故事等，在室內起著隔斷空間和裝飾的作用。 支摘窗：支窗是可以支撐的 窗，

9、摘窗是可以取下的 窗，后來合在一起使用，所以叫支摘窗。 漏窗：應用于住宅，園林中的 亭，廊，圍墻等處。窗孔形狀有方，圓，六角，八角，扇面等多種形式，再以瓦，薄磚，木竹片和泥灰等幾何圖案或動植物形象的 窗欞。 平闇（暗）：為了不露出建筑的梁架，常在梁下用天花枋組成木框，框內放置密且小的 木方格，見佛光寺大殿和遼獨樂寺觀音閣。 平棊（棋）在木框間放較大的木板，板下施彩繪或貼以有彩色圖案的紙這種形式在宋代成為平棊，后代沿用較多。一般居民用竹，高梁桿等輕材料作框架，然后糊紙。 藻井：是一種高級的天花，一般用在殿堂明間的 正中，如帝王御座之上，神佛像座之上，形式有方，矩形，八角，圓形等。 1須彌座：由佛座演變而來，形體復雜。一般用于高級建筑。開始形式簡單，由數道直線疊澀與較高束腰組成，沒有多少裝飾，且對稱布置。后來逐漸出現了蓮瓣，卷紋飾，力神。角柱，間柱等，造型日益復雜。 2階級踏步：在踏跺的兩旁置垂帶石的踏
