1、模板與支撐系統施工方案一、編制依據1、建筑施工扣件式鋼管腳手架安全技術規范(JGJ130-2001);2、 浙江省工程建設標準建筑施工扣件式鋼管模板支架技術規程(DB 33/1035-2006);3、建筑結構荷載規范(GB 50009-2001);4、建筑地基基礎設計規范(GB 50007-2002);5、 施工圖紙。二、工程概況本工程位于上海市浦東新區金橋鎮源東住宅小區五街坊南端東臨金京路,西臨金高路,北臨趙家溝,南臨源華路,雙橋路橫穿小區。本工程9#樓地下一層,地上16層,建筑高度為48.8m,地上建筑面積883.96,地下一層建筑面積為526.08。根據設計圖紙,本工程地下室區域模板支架

2、高度為3.2m;其中梁截面尺寸有:200×360mm、200×760mm、200×560mm、200×400mm、300×300、200×1000。該區域最大截面梁尺寸為200×1000mm,板厚為180mm,現對200×1000mm梁進行計算,具體詳見計算書。區域支模架搭設布置情況為:支架高3.2m,截面梁200×1000mm板厚180mm項目立桿橫距(M)立桿縱距(M) 步距(M)梁下支模情況1.21.11.8板下支模情況0.9 1.1三、模板及支撐計算計算依椐:本工程專項方案計算書根據;中國建筑科學

3、研究院PKPM施工技術系列設計軟件計算生成。 品茗施工技術系列設計軟件計算生成。1. 梁模板計算 一、梁模板基本參數 梁截面寬度 B=200mm, 梁截面高度 H=1000mm, H方向?qū)菟?道,對拉螺栓直徑12mm, 對拉螺栓在垂直于梁截面方向距離(即計算跨度)600mm。 梁模板使用的木方截面60×80mm, 梁模板截面?zhèn)让婺痉骄嚯x300mm。 梁底模面板厚度h=18mm,彈性模量E=6000N/mm2,抗彎強度f(wàn)=15N/mm2。 梁側模面板厚度h=18mm,彈性模量E=6000N/mm2,抗彎強度f(wàn)=15N/mm2。 二、梁模板荷載標準值計算 模板自重 = 0.340kN

4、/m2; 鋼筋自重 = 1.500kN/m3; 混凝土自重 = 24.000kN/m3; 施工荷載標準值 = 2.500kN/m2。 強度驗算要考慮新澆混凝土側壓力和傾倒混凝土?xí)r產生的荷載設計值;撓度驗算只考慮新澆混凝土側壓力產生荷載標準值。 新澆混凝土側壓力計算公式為下式中的較小值: 其中 c 混凝土的重力密度,取24.000kN/m3; t 新澆混凝土的初凝時間,為0時(表示無資料)取200/(T+15),取5.714h; T 混凝土的入模溫度,取20.000; V 混凝土的澆筑速度,取2.500m/h; H 混凝土側壓力計算位置處至新澆混凝土頂面總高度,取1.000m; 1 外加劑影響修

5、正系數,取1.200; 2 混凝土坍落度影響修正系數,取1.150。 根據公式計算的新澆混凝土側壓力標準值 F1=24.000kN/m2 實際計算中采用新澆混凝土側壓力標準值 F1=24.000kN/m2 倒混凝土?xí)r產生的荷載標準值 F2= 4.000kN/m2。 三、梁底模板木楞計算 梁底木方的計算在腳手架梁底支撐計算中已經包含! 四、梁模板側模計算 梁側模板按照三跨連續梁計算,計算簡圖如下 圖 梁側模板計算簡圖 1.抗彎強度計算 抗彎強度計算公式要求: f = M/W < f 其中 f 梁側模板的抗彎強度計算值(N/mm2); M 計算的最大彎矩 (kN.m); q 作用在梁側模板的

6、均布荷載(N/mm); q=(1.2×24.00+1.4×4.00)×1.00=34.400N/mm 最大彎矩計算公式如下: M=-0.10×34.400×0.3002=-0.310kN.m f=0.310×106/54000.0=5.733N/mm2 梁側模面板抗彎計算強度小于15.00N/mm2,滿足要求! 2.抗剪計算 最大剪力的計算公式如下: Q = 0.6ql 截面抗剪強度必須滿足: T = 3Q/2bh < T 其中最大剪力 Q=0.6×0.300×34.400=6.192kN 截面抗剪強度計算值

7、 T=3×6192/(2×1000×18)=0.516N/mm2 截面抗剪強度設計值 T=1.40N/mm2 面板的抗剪強度計算滿足要求! 3.撓度計算 最大撓度計算公式如下: 其中 q = 24.00×1.00=24.00N/mm 三跨連續梁均布荷載作用下的最大撓度 v = 0.677×24.000×300.04/(100×6000.00×486000.0)=0.451mm 梁側模板的撓度計算值: v = 0.451mm小于 v = 300/250,滿足要求! 五、穿梁螺栓計算 計算公式: N < N =

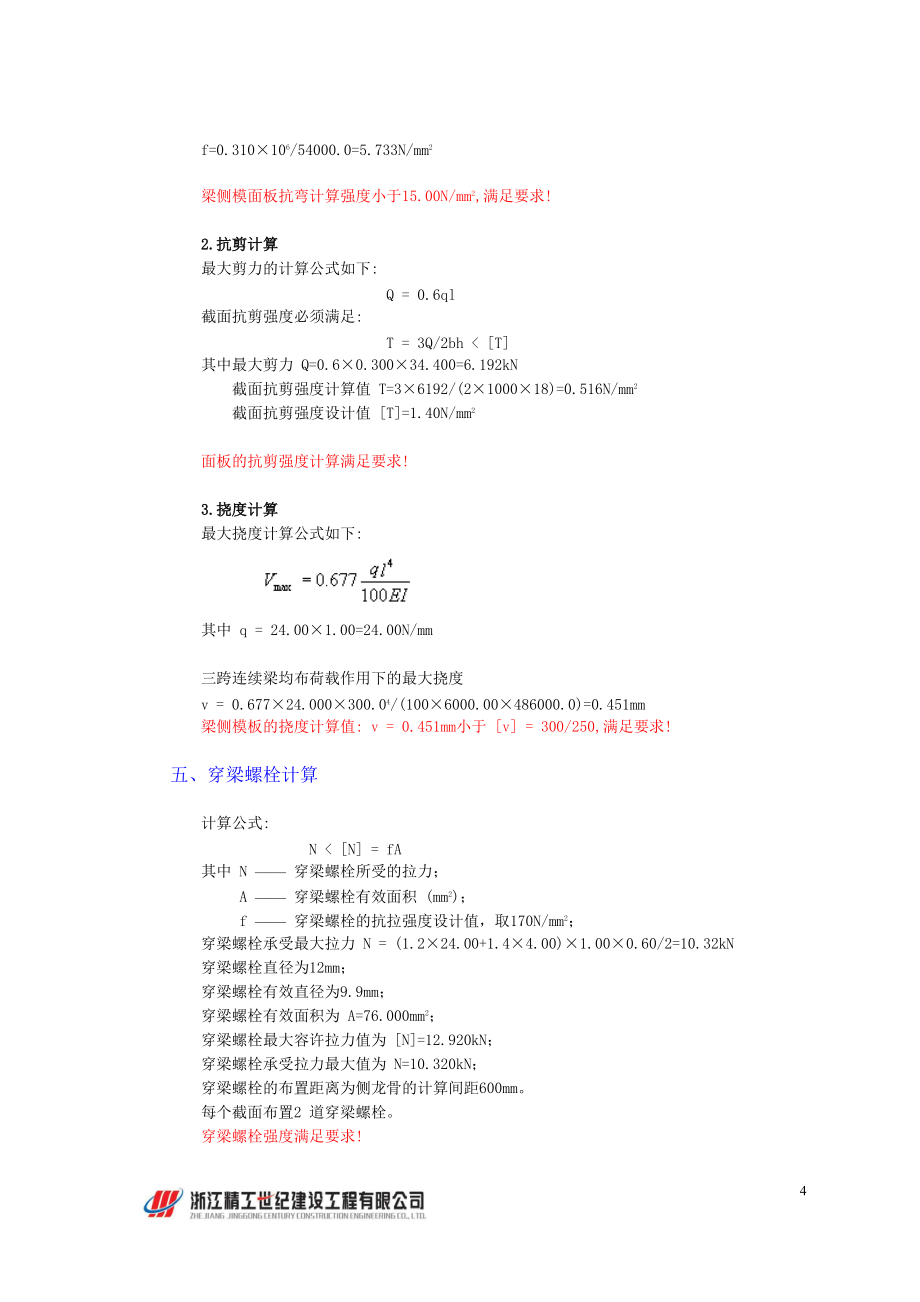

8、fA 其中 N 穿梁螺栓所受的拉力; A 穿梁螺栓有效面積 (mm2); f 穿梁螺栓的抗拉強度設計值,取170N/mm2; 穿梁螺栓承受最大拉力 N = (1.2×24.00+1.4×4.00)×1.00×0.60/2=10.32kN 穿梁螺栓直徑為12mm; 穿梁螺栓有效直徑為9.9mm; 穿梁螺栓有效面積為 A=76.000mm2; 穿梁螺栓最大容許拉力值為 N=12.920kN; 穿梁螺栓承受拉力最大值為 N=10.320kN; 穿梁螺栓的布置距離為側龍骨的計算間距600mm。 每個截面布置2 道穿梁螺栓。 穿梁螺栓強度滿足要求! 六、梁支撐腳手

9、架的計算 支撐條件采用鋼管腳手架形式,參見樓板模板支架計算內容。2.梁模板扣件鋼管高支撐架計算計算依據1建筑施工扣件式鋼管腳手架安全技術規范(JGJ130-2001)。 計算依據2施工技術2002.3.扣件式鋼管模板高支撐架設計和使用安全(杜榮軍)。 模板支架搭設高度為3.2米, 基本尺寸為:梁截面 B×D=200mm×1000mm,梁支撐立桿的橫距(跨度方向) l=1.10米,步距 h=1.80米, 梁底增加0道承重立桿。 圖1 梁模板支撐架立面簡圖 采用的鋼管類型為48×3.2。 一、模板面板計算 面板為受彎結構,需要驗算其抗彎強度和剛度。模板面板的按照多跨連

10、續梁計算。 作用荷載包括梁與模板自重荷載,施工活荷載等。 1.荷載的計算: (1)鋼筋混凝土梁自重(kN/m): q1 = 25.000×1.000×0.400=10.000kN/m (2)模板的自重線荷載(kN/m): q2 = 0.350×0.400×(2×1.000+0.200)/0.200=1.540kN/m (3)活荷載為施工荷載標準值與振搗混凝土?xí)r產生的荷載(kN): 經計算得到,活荷載標準值 P1 = (1.000+2.000)×0.200×0.400=0.240kN 均布荷載 q = 1.2×10.

11、000+1.2×1.540=13.848kN/m 集中荷載 P = 1.4×0.240=0.336kN 面板的截面慣性矩I和截面抵抗矩W分別為: 本算例中,截面慣性矩I和截面抵抗矩W分別為: W = 40.00×1.80×1.80/6 = 21.60cm3; I = 40.00×1.80×1.80×1.80/12 = 19.44cm4; 計算簡圖 彎矩圖(kN.m) 剪力圖(kN) 變形圖 經過計算得到從左到右各支座力分別為 N1=0.344kN N2=1.209kN N3=1.209kN N4=0.344kN 最大

12、彎矩 M = 0.007kN.m 最大變形 V = 0.0mm (1)抗彎強度計算 經計算得到面板抗彎強度計算值 f = 0.007×1000×1000/21600=0.324N/mm2 面板的抗彎強度設計值 f,取15.00N/mm2; 面板的抗彎強度驗算 f < f,滿足要求! (2)抗剪計算 可以不計算 截面抗剪強度計算值 T=3×629.0/(2×400.000×18.000)=0.131N/mm2 截面抗剪強度設計值 T=1.40N/mm2 抗剪強度驗算 T < T,滿足要求! (3)撓度計算 面板最大撓度計算值 v =

13、0.001mm 面板的最大撓度小于66.7/250,滿足要求! 二、梁底支撐木方的計算 (一)梁底木方計算 按照三跨連續梁計算,最大彎矩考慮為靜荷載與活荷載的計算值最不利分配的彎矩和,計算公式如下: 均布荷載 q = 1.209/0.400=3.022kN/m 最大彎矩 M = 0.1ql2=0.1×3.02×0.40×0.40=0.048kN.m 最大剪力 Q=0.6×0.400×3.022=0.725kN 最大支座力 N=1.1×0.400×3.022=1.330kN 木方的截面力學參數為 本算例中,截面慣性矩I和截面抵

14、抗矩W分別為: W = 6.00×8.00×8.00/6 = 64.00cm3; I = 6.00×8.00×8.00×8.00/12 = 256.00cm4; (1)木方抗彎強度計算 抗彎計算強度 f=0.048×106/64000.0=0.76N/mm2 木方的抗彎計算強度小于13.0N/mm2,滿足要求! (2)木方抗剪計算 可以不計算 最大剪力的計算公式如下: Q = 0.6ql 截面抗剪強度必須滿足: T = 3Q/2bh < T 截面抗剪強度計算值 T=3×725/(2×60×80)=0

15、.227N/mm2 截面抗剪強度設計值 T=1.30N/mm2 木方的抗剪強度計算滿足要求! (3)木方撓度計算 最大變形 v =0.677×2.518×400.04/(100×9500.00×2560000.0)=0.018mm 木方的最大撓度小于400.0/250,滿足要求! 三、梁底支撐鋼管計算 (一) 梁底支撐橫向鋼管計算 橫向支撐鋼管按照集中荷載作用下的連續梁計算。 集中荷載P取木方支撐傳遞力。 支撐鋼管計算簡圖 支撐鋼管彎矩圖(kN.m) 支撐鋼管變形圖 支撐鋼管剪力圖(kN) 經過連續梁的計算得到 最大彎矩 Mmax=0.857kN

16、.m 最大變形 vmax=4.683mm 最大支座力 Qmax=1.553kN 抗彎計算強度 f=0.857×106/4729.0=181.22N/mm2 支撐鋼管的抗彎計算強度小于205.0N/mm2,滿足要求! 支撐鋼管的最大撓度小于1200.0/150與10mm,滿足要求! (二) 梁底支撐縱向鋼管計算 縱向支撐鋼管按照集中荷載作用下的連續梁計算。 集中荷載P取橫向支撐鋼管傳遞力。 支撐鋼管計算簡圖 支撐鋼管彎矩圖(kN.m) 支撐鋼管變形圖 支撐鋼管剪力圖(kN) 經過連續梁的計算得到 最大彎矩 Mmax=0.500kN.m 最大變形 vmax=1.669mm 最大支

17、座力 Qmax=4.725kN 抗彎計算強度 f=0.500×106/4729.0=105.83N/mm2 支撐鋼管的抗彎計算強度小于205.0N/mm2,滿足要求! 支撐鋼管的最大撓度小于1100.0/150與10mm,滿足要求! 四、扣件抗滑移的計算 縱向或橫向水平桿與立桿連接時,扣件的抗滑承載力按照下式計算: R Rc 其中 Rc 扣件抗滑承載力設計值,取8.0kN; R 縱向或橫向水平桿傳給立桿的豎向作用力設計值; 計算中R取最大支座反力,R=4.73kN 單扣件抗滑承載力的設計計算滿足要求! R8.0 kN時,可采用單扣件; 8.0kN<R 12.0 kN時,應采用雙

18、扣件;R>12.0kN時,應采用可調托座。 五、立桿的穩定性計算 立桿的穩定性計算公式 其中 N 立桿的軸心壓力設計值,它包括: 橫桿的最大支座反力 N1=4.73kN (已經包括組合系數1.4) 腳手架鋼管的自重 N2 = 1.2×0.106×3.200=0.408kN N = 4.725+0.408=5.133kN 軸心受壓立桿的穩定系數,由長細比 l0/i 查表得到; i 計算立桿的截面回轉半徑 (cm);i = 1.59 A 立桿凈截面面積 (cm2); A = 4.50 W 立桿凈截面抵抗矩(cm3);W = 4.73 鋼管立桿抗壓強度計算值 (N/mm2)

19、; f 鋼管立桿抗壓強度設計值,f = 205.00N/mm2; l0 計算長度 (m); 如果完全參照扣件式規范不考慮高支撐架,由公式(1)或(2)計算 l0 = k1uh (1) l0 = (h+2a) (2) k1 計算長度附加系數,按照表1取值為1.163; u 計算長度系數,參照扣件式規范表5.3.3;u = 1.700 a 立桿上端伸出頂層橫桿中心線至模板支撐點的長度;a = 0.30m; 公式(1)的計算結果:l0=1.163×1.700×1.80=3.559m =3559/15.9=224.105 =0.145 =5133/(0.145×450)=

20、78.581N/mm2,立桿的穩定性計算 < f,滿足要求! 公式(2)的計算結果:l0=1.800+2×0.300=2.400m =2400/15.9=151.133 =0.305 =5133/(0.305×450)=37.442N/mm2,立桿的穩定性計算 < f,滿足要求! 如果考慮到高支撐架的安全因素,適宜由公式(3)計算 l0 = k1k2(h+2a) (3) k2 計算長度附加系數,按照表2取值為1.000; 公式(3)的計算結果:l0=1.163×1.000×(1.800+2×0.300)=2.791m =2791/1

21、5.9=175.768 =0.233 =5133/(0.233×450)=48.987N/mm2,立桿的穩定性計算 < f,滿足要求! 模板承重架應盡量利用剪力墻或柱作為連接連墻件,否則存在安全隱患。 表1 模板支架計算長度附加系數 k1 步距 h(m) h0.9 0.9<h1.2 1.2<h1.5 1.5<h2.1 k1 1.243 1.185 1.167 1.163 表2 模板支架計算長度附加系數 k2 H(m) 4 6 8 10 12 14 16 18 20 25 30 35 40 h+2a或u1h(m) 1.35 1.0 1.014 1.026 1.0

22、39 1.042 1.054 1.061 1.081 1.092 1.113 1.137 1.155 1.173 1.44 1.0 1.012 1.022 1.031 1.039 1.047 1.056 1.064 1.072 1.092 1.111 1.129 1.149 1.53 1.0 1.007 1.015 1.024 1.031 1.039 1.047 1.055 1.062 1.079 1.097 1.114 1.132 1.62 1.0 1.007 1.014 1.021 1.029 1.036 1.043 1.051 1.056 1.074 1.090 1.106 1.123

23、1.80 1.0 1.007 1.014 1.020 1.026 1.033 1.040 1.046 1.052 1.067 1.081 1.096 1.111 1.92 1.0 1.007 1.012 1.018 1.024 1.030 1.035 1.042 1.048 1.062 1.076 1.090 1.104 2.04 1.0 1.007 1.012 1.018 1.022 1.029 1.035 1.039 1.044 1.060 1.073 1.087 1.101 2.25 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042

24、1.057 1.070 1.081 1.094 2.70 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.053 1.066 1.078 1.091 以上表參照 杜榮軍:扣件式鋼管模板高支撐架設計和使用安全六 立桿地基承載力計算 梁木模板與支撐計算書 立桿下設150×150×8的墊塊底座,垂直穩放在厚100mm的C15混凝土墊層上。混凝土基礎下回填土分層壓實,參考建筑地基基礎設計規范(GB50007-2002),取回填土的承載力標準值下限為:fk=130kpa混凝土局部承壓強度計算(查混凝土結構設計規范(GBJ50

25、010-2002)可得C15混凝土抗壓強度設計fc=7.2 滿足要求。(N立桿軸心力設計值 A墊塊的底面面積 fc混凝土抗壓強度)地基承載力驗算100mm厚混凝土基礎下回填土受荷面積:150×150×8的墊塊底座,按向下擴散,計算寬度為150+2×100=350mm,故受荷面積為350×350=122500取回填土承載力設計值 滿足要求。( 地基承載力調整系數 地基承載力特征值 修正后的地基承載力特征值)3.樓板模板扣件鋼管高支撐架計算計算依據1建筑施工扣件式鋼管腳手架安全技術規范(JGJ130-2001)。 計算依據2施工技術2002.3.扣件式鋼管模

26、板高支撐架設計和使用安全(杜榮軍)。 模板支架搭設高度為3.2米, 搭設尺寸為:立桿的縱距 b=1.10米,立桿的橫距 l=0.90米,步距 h=1.80米。 圖 樓板支撐架立面簡圖 圖 樓板支撐架立桿穩定性荷載計算單元 采用的鋼管類型為48×3.2。 一、模板面板計算 面板為受彎結構,需要驗算其抗彎強度和剛度。模板面板的按照三跨連續梁計算。 靜荷載標準值 q1 = 25.000×0.180×1.100+0.350×1.100=5.335kN/m 活荷載標準值 q2 = (2.000+1.000)×1.100=3.300kN/m 面板的截面慣性

27、矩I和截面抵抗矩W分別為: 本算例中,截面慣性矩I和截面抵抗矩W分別為: W = 110.00×1.80×1.80/6 = 59.40cm3; I = 110.00×1.80×1.80×1.80/12 = 53.46cm4; (1)抗彎強度計算 f = M / W < f 其中 f 面板的抗彎強度計算值(N/mm2); M 面板的最大彎距(N.mm); W 面板的凈截面抵抗矩; f 面板的抗彎強度設計值,取15.00N/mm2; M = 0.100ql2 其中 q 荷載設計值(kN/m); 經計算得到 M = 0.100×(1.

28、2×5.335+1.4×3.300)×0.300×0.300=0.099kN.m 經計算得到面板抗彎強度計算值 f = 0.099×1000×1000/59400=1.670N/mm2 面板的抗彎強度驗算 f < f,滿足要求! (2)抗剪計算 可以不計算 T = 3Q/2bh < T 其中最大剪力 Q=0.600×(1.2×5.335+1.4×3.300)×0.300=1.984kN 截面抗剪強度計算值 T=3×1984.0/(2×1100.000×1

29、8.000)=0.150N/mm2 截面抗剪強度設計值 T=1.40N/mm2 抗剪強度驗算 T < T,滿足要求! (3)撓度計算 v = 0.677ql4 / 100EI < v = l / 250 面板最大撓度計算值 v = 0.677×5.335×3004/(100×6000×534600)=0.091mm 面板的最大撓度小于300.0/250,滿足要求! 二、支撐木方的計算 木方按照均布荷載下連續梁計算。 1.荷載的計算 (1)鋼筋混凝土板自重(kN/m): q11 = 25.000×0.180×0.300=1.

30、350kN/m (2)模板的自重線荷載(kN/m): q12 = 0.350×0.300=0.105kN/m (3)活荷載為施工荷載標準值與振搗混凝土?xí)r產生的荷載(kN/m): 經計算得到,活荷載標準值 q2 = (1.000+2.000)×0.300=0.900kN/m 靜荷載 q1 = 1.2×1.350+1.2×0.105=1.746kN/m 活荷載 q2 = 1.4×0.900=1.260kN/m 2.木方的計算 按照三跨連續梁計算,最大彎矩考慮為靜荷載與活荷載的計算值最不利分配的彎矩和,計算公式如下: 均布荷載 q = 3.307/1

31、.100=3.006kN/m 最大彎矩 M = 0.1ql2=0.1×3.01×1.10×1.10=0.364kN.m 最大剪力 Q=0.6×1.100×3.006=1.984kN 最大支座力 N=1.1×1.100×3.006=3.637kN 木方的截面力學參數為 本算例中,截面慣性矩I和截面抵抗矩W分別為: W = 6.00×8.00×8.00/6 = 64.00cm3; I = 6.00×8.00×8.00×8.00/12 = 256.00cm4; (1)木方抗彎強度計

32、算 抗彎計算強度 f=0.364×106/64000.0=5.68N/mm2 木方的抗彎計算強度小于13.0N/mm2,滿足要求! (2)木方抗剪計算 可以不計算 最大剪力的計算公式如下: Q = 0.6ql 截面抗剪強度必須滿足: T = 3Q/2bh < T 截面抗剪強度計算值 T=3×1984/(2×60×80)=0.620N/mm2 截面抗剪強度設計值 T=1.30N/mm2 木方的抗剪強度計算滿足要求! (3)木方撓度計算 最大變形 v =0.677×1.455×1100.04/(100×9500.00

33、15;2560000.0)=0.593mm 木方的最大撓度小于1100.0/250,滿足要求! 三、橫向支撐鋼管計算 橫向支撐鋼管按照集中荷載作用下的連續梁計算。 集中荷載P取木方支撐傳遞力。 支撐鋼管計算簡圖 支撐鋼管彎矩圖(kN.m) 支撐鋼管變形圖 支撐鋼管剪力圖(kN) 經過連續梁的計算得到 最大彎矩 Mmax=0.873kN.m 最大變形 vmax=2.170mm 最大支座力 Qmax=11.882kN 抗彎計算強度 f=0.873×106/4729.0=184.59N/mm2 支撐鋼管的抗彎計算強度小于205.0N/mm2,滿足要求! 支撐鋼管的最大撓度小于900

34、.0/150與10mm,滿足要求! 四、扣件抗滑移的計算 縱向或橫向水平桿與立桿連接時,扣件的抗滑承載力按照下式計算: R Rc 其中 Rc 扣件抗滑承載力設計值,取8.0kN; R 縱向或橫向水平桿傳給立桿的豎向作用力設計值; 計算中R取最大支座反力,R=11.88kN 單扣件抗滑承載力的設計計算不滿足要求,可以考慮采用雙扣件! R8.0 kN時,可采用單扣件; 8.0kN<R 12.0 kN時,應采用雙扣件;R>12.0kN時,應采用可調托座。 五、立桿的穩定性計算荷載標準值 作用于模板支架的荷載包括靜荷載、活荷載和風荷載。 1.靜荷載標準值包括以下內容: (1)腳手架鋼管的自

35、重(kN): NG1 = 0.106×3.200=0.340kN 鋼管的自重計算參照扣件式規范附錄A 雙排架自重標準值,設計人員可根據情況修改。 (2)模板的自重(kN): NG2 = 0.350×1.100×0.900=0.346kN (3)鋼筋混凝土樓板自重(kN): NG3 = 25.000×0.180×1.100×0.900=4.455kN 經計算得到,靜荷載標準值 NG = NG1+NG2+NG3 = 5.141kN。 2.活荷載為施工荷載標準值與振搗混凝土?xí)r產生的荷載。 經計算得到,活荷載標準值 NQ = (1.000+2

36、.000)×1.100×0.900=2.970kN 3.不考慮風荷載時,立桿的軸向壓力設計值計算公式 N = 1.2NG + 1.4NQ 六、立桿的穩定性計算 立桿的穩定性計算公式 其中 N 立桿的軸心壓力設計值,N = 10.33kN 軸心受壓立桿的穩定系數,由長細比 l0/i 查表得到; i 計算立桿的截面回轉半徑 (cm);i = 1.59 A 立桿凈截面面積 (cm2); A = 4.50 W 立桿凈截面抵抗矩(cm3);W = 4.73 鋼管立桿抗壓強度計算值 (N/mm2); f 鋼管立桿抗壓強度設計值,f = 205.00N/mm2; l0 計算長度 (m);

37、 如果完全參照扣件式規范不考慮高支撐架,由公式(1)或(2)計算 l0 = k1uh (1) l0 = (h+2a) (2) k1 計算長度附加系數,按照表1取值為1.163; u 計算長度系數,參照扣件式規范表5.3.3;u = 1.700 a 立桿上端伸出頂層橫桿中心線至模板支撐點的長度;a = 0.30m; 公式(1)的計算結果:l0=1.163×1.700×1.80=3.559m =3559/15.9=224.105 =0.145 =10327/(0.145×450)=158.118N/mm2,立桿的穩定性計算 < f,滿足要求! 公式(2)的計算結

38、果:l0=1.800+2×0.300=2.400m =2400/15.9=151.133 =0.305 =10327/(0.305×450)=75.338N/mm2,立桿的穩定性計算 < f,滿足要求! 如果考慮到高支撐架的安全因素,適宜由公式(3)計算 l0 = k1k2(h+2a) (3) k2 計算長度附加系數,按照表2取值為1.000; 公式(3)的計算結果:l0=1.163×1.000×(1.800+2×0.300)=2.791m =2791/15.9=175.768 =0.233 =10327/(0.233×450)

39、=98.569N/mm2,立桿的穩定性計算 < f,滿足要求! 模板承重架應盡量利用剪力墻或柱作為連接連墻件,否則存在安全隱患。七 立桿地基承載力計算 梁木模板與支撐計算書 立桿下設150×150×8的墊塊底座,垂直穩放在厚100mm的C15混凝土墊層上。混凝土基礎下回填土分層壓實,參考建筑地基基礎設計規范(GB50007-2002),取回填土的承載力標準值下限為:fk=130kpa混凝土局部承壓強度計算(查混凝土結構設計規范(GBJ50010-2002)可得C15混凝土抗壓強度設計fc=7.2 滿足要求。(N立桿軸心力設計值 A墊塊的底面面積 fc混凝土抗壓強度)地

40、基承載力驗算100mm厚混凝土基礎下回填土受荷面積:150×150×8的墊塊底座,按向下擴散,計算寬度為150+2×100=350mm,故受荷面積為350×350=122500取回填土承載力設計值 滿足要求。( 地基承載力調整系數 地基承載力特征值 修正后的地基承載力特征值)四、支撐材料的選用、規格尺寸及接頭方法、剪刀撐等構造措施1 材料的選用1.1 板底采用60×80mm方木支撐,承重架采用扣件式鋼管腳手架,由扣件、立桿、橫桿、支座組成,采用48×3.2鋼管。1.2 梁模采用18mm厚的膠合面板,板底支撐采用60×80mm

41、木楞。承重架采用扣件式鋼管腳手架,由扣件、立桿、橫桿、支座組成,采用48×3.2鋼管。1.3 模板支架鋼管應采用現行國家標準直縫電焊鋼管(GB/T 13793)或低壓流體輸送用焊接鋼管(GB/T 3092)中規定的3號普通鋼管,其質量應符合現行國家標準碳素結構鋼(GB/T 700)中Q235-A 級鋼的規定。1.4 鋼管外觀質量要求:1、鋼管表面應平直光滑,不應有裂縫、結疤、分層、錯位、硬彎、毛刺、壓痕和深的劃道;2、鋼管外徑、壁厚、端面等的偏差;鋼管表面銹蝕深度;鋼管的彎曲變形應符合附錄E的規定;3、鋼管應進行防銹處理。1.5 鋼管上嚴禁打孔,每根鋼管的最大質量不宜大于25kg。1

42、.6 扣件外觀質量要求:扣件式鋼管模板支架應采用可鍛鑄鐵制作的扣件,其材質應符合現行國家標準鋼管腳手架扣件(GB 15831)的規定。采用其它材料制作的扣件時,應經試驗證明其質量符合相關標準的規定后方可使用。1.7 有裂縫、變形或螺栓出現滑絲的扣件嚴禁使用;扣件應進行防銹處理。模板支架采用的扣件,在螺栓擰緊扭力矩達65N·m時,不得發生破壞。有裂縫、變形或螺栓出現滑絲的扣件嚴禁使用。 2 支撐架搭設接頭方法及構造措施 2.1 水平橫桿應對稱相間放置,嚴禁均勻一邊放置。 2.2 立桿上的對接扣件應交錯布置,兩根相鄰立桿的接頭不應設置在同步內,同步內隔一根立桿的兩個相隔接頭在高度方向錯開

43、的距離不宜小于500mm,各接頭中心至主節點的距離不宜大于步距的1/3;搭接長度不應小于1m,應采用不少于2個旋轉扣件固定,端部扣件蓋板的邊緣至桿端距離不應小于100mm。模板立桿和水平桿的接頭均應錯開在不同的框格層中設置. 2.3 確保立桿的垂直偏差和橫桿的水平偏差小于扣件架規范的要求。2.4 確保每個扣件和鋼管的質量是滿足要求的,每個扣件的擰緊力矩都要控制在45-60N.m,鋼管不能選用已經長期使用發生變形的鋼管。2.5 立桿底部必需設掃地桿。3 剪刀撐的構造措施 3.1 剪刀撐的構造應符合下列規定: 每道剪刀撐寬度不應小于4跨,且不應小于6m,剪刀撐斜桿與地面傾角宜在45°60°之間。傾角為45°時,剪刀撐跨越立桿的根數不應超過7根;傾角為60°時,則不應超過5根; 剪刀撐斜桿的接長應采用搭接; 剪刀撐應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上,旋轉扣件中心線至主節點的距離不宜大于150mm; 設置水平剪刀撐時,有剪刀撐斜桿的框格數量應大于框格總數的1/3。 五、混凝土澆搗注意事項及澆搗程序和方法1 混凝土澆搗注意事項1.1 嚴格執行混凝土澆搗令制度,澆搗前要進行書面技術交底。1.2 混凝土運輸設專人負責。1.3 混凝土澆筑操作前,必須對模板作一次全面檢查,模板
