1、下承式錨桿在大斷面富水隧道施工中的應用研究摘要:包家山特長隧道為國家規劃的包頭至茂名公路大通道的控制性工程，隧道全長11.2公里，分離式雙向4車道，是全國第三長公路隧道，也是公路行業目前施工難度最大的隧道之一。隧道工程地質以千枚巖為主，斷層破碎帶多，地下水豐富。目前國內關于富水千枚巖地層隧道施工的經驗還不多，如何快速、安全的完成本工程面臨的主要問題。關鍵詞：千枚巖， 下承式，大斷面，富水一、工程概況隧道按分離式單向行車雙線隧道設計，設計行車速度80km/h，洞門采用1：1削竹式洞門。包家山特長隧道設計斷面98m2。隧道通過地段屬于南秦嶺留壩-白河褶皺帶，地處南羊山斷裂和石泉安康斷裂之間，受區域

2、構造的影響，隧道通過地段斷層、褶皺發育，中生代來，本區新構造運動受秦嶺構造帶總體活動格局的制約，主要表現為斷裂構造的繼承性活動和山盆耦合的震蕩性不均勻升降以及地震的多發性。影響全隧道的較大規模斷層有37條斷層,斷層影響帶寬度多為310m，個別斷層寬度達到40m。斷層帶周邊常見強構造混雜帶，強糜棱巖化，片理化等，斷層兩側裂隙發育巖石破碎，圍巖穩定性差。褶皺共有3處，影響寬度300800m，褶皺軸部節理發育，巖體破碎，圍巖穩定性差。富水段工程地質以粉砂質絹云母千枚巖夾炭質板巖為主，千枚巖含量占45左右，其飽和單軸抗壓強度Rc為2.98MPa。富水段區域斷層、褶皺發育，斷裂帶內不僅巖石破碎，而且節理

3、裂隙發育，是地下水貯存的場所和運動的通道，因此是影響圍巖穩定性的主要因素。施工實際現場涌水情況，富水段單掌子面涌水量最小為31 m3/h，最大為210 m3/h。千枚巖是一種具千枚狀構造的巖石，屬于區域變質淺變質帶巖之一。由粘土巖或火山凝灰?guī)r等變質而成，其原巖類型與板巖相似，重結晶程度比板巖高，基本已重結晶。礦物成分以絹云母為主，多呈微粒狀或片狀；有時含有綠泥石、黑云母、石榴石或十字石等。主要特征是能被剝成葉片狀的薄片，表面呈顯著的絲絹光澤，質地軟，遇水易軟化。圍巖節理、裂隙發育-很發育，呈薄層狀角礫結構，產狀不穩定，圍巖破碎，局部結構充填泥質物，面光滑，穩定性差；千枚巖巖質軟，開挖后呈泥狀，

4、穩定性差，拱部易出現掉塊、坍塌現象。地下水在隧道施工中，對圍巖的穩定性起著很大的影響，特別是在軟弱的千枚巖區，更是起著控制作用。富水千枚巖地層隧道施工，最重要的一點就是減少水對圍巖的作用，控制圍巖的大變形，通過監控量測掌握圍巖變形規律，動態施工。我合同段富水千枚巖段長度占我標段隧道總長的25左右，如何安全、快速的通過富水段對本項目的工期要求具有決定性意義。為了確保施工安全，使施工能按計劃順利進行，中鐵十二局集團小康高速N10合同段項目部聯合長安大學、陜西省公路勘察設計院等單位參考烏鞘嶺隧道千枚巖地段的施工經驗，決定在包家山特長隧道右線選取按“三臺級七步流水法”施工方案和設計支護參數施工的30m

5、試驗段進行監控量測，以評估施工方案和支護參數的安全性、合理性。二、工程特點1、工期緊張，水文地質條件復雜，斷層破碎帶多，地下水豐富，施工難度大；2、富水千枚巖地段施工隧道，圍巖的變形較大。通過本課題的研究，確定富水千枚巖地段隧道施工方法，支護參數。找出解決富水千枚巖隧道圍巖變形和快速施工的方法。1.監控量測項目、方法及范圍 1.1 監控量測的目的及要求1.1.1 監控量測的目的隧道施工過程中，通過監控量測要達到以下3個目的：1. 及時掌握圍巖和支護結構工作狀態，為隧道施工日常管理提供安全信息；2. 通過對量測數據的分析處理與必要的計算和判斷后，進行預測和反饋，以便對原設計和施工方案的合理性進行

6、評估，以確保施工安全和隧道的支護襯砌結構的可靠度；3. 為信息反饋技術和其他類似工程積累監控量測數據和經驗。1.1.2 監控量測的要求1. 能快速埋設測點，且開挖后不超過24h，下次開挖前應測取初讀數；2. 能快速量測數據；3. 測試元件應具有良好的防震、防沖擊波能力；4. 測試元件數據應準確可靠；5. 直接測讀物理量，無需通過復雜計算即可直接應用；6. 測試元件在埋設后能長期有效地工作；7. 測試元件應有足夠的精度與可靠性，且在現場各種變化條件的干擾下“零飄小”。1.2 監控量測的內容與方法依據公路隧道施工技術規范（JTJ042-94）的要求，根據隧道的結構特點、施工工藝以及地質情況，擬定包

7、家山隧道試驗段的監測的內容和方法，其中包括圍巖壓力、凈空收斂、噴射混凝土應力、型鋼鋼架應力、縱向連接筋應力、錨桿軸力、初期支護和二次襯砌之間的接觸壓力，二次襯砌混凝土內、外側混凝土應力及二次襯砌的凈空收斂等方面的量測。旨在采取國內較成熟的快速、準確、可靠測試手段，對隧道施工中的關鍵部位進行跟蹤監測。各項監測內容所采用的儀器設備和元件如表1.1所列。為減小各種因素的影響，每天盡量在同一時間段內采集數據?，F(xiàn)場采集到的數據記錄在專用表格上，原始記錄表格應存檔，以備日后查用。所有數據均輸入到電子計算機中，使用專用的程序?qū)?shù)據進行計算和處理，以求全面分析圍巖和襯砌的變形與受力情況。監測一段時間后，用專用

8、軟件進行中期預報以及位移反分析，為下一階段的圍巖參數和襯砌支護提出具體建議，并按階段提出監測報告。待全部監控量測完成后，對數據、資料進行進一步的系統整理、計算、分析，提出總的監測研究報告。其流程如圖1.1所示。 隧道現場監控量測項目及方法 表1.1序號項目名稱儀 器測 讀 頻 率115d15d1個月13個月3個月1凈空收斂SWJ-IV收斂計12次/d1次/d12次/周12次/月2拱頂下沉精密水準儀12次/d1次/d12次/周12次/月3圍巖壓力鋼弦式土壓力盒12次/d1次/d12次/周12次/月4噴射混凝土應力鋼弦式砼應變計12次/d1次/d12次/周12次/月5型鋼拱架應力鋼弦式表面應變計1

9、2次/d1次/d12次/周12次/月6縱向連接筋鋼弦式鋼筋應力計12次/d1次/d12次/周12次/月7錨桿軸力鋼弦式鋼筋應力計12次/d1次/d12次/周12次/月8圍巖內部位移多點位移計12次/d1次/d12次/周12次/月9接觸壓力鋼弦式土壓力盒12次/d1次/d12次/周12次/月10二襯混凝土應力鋼弦式砼應變計12次/d1次/d12次/周12次/月存檔詳細整理、計算、分析提交報告異常甲方單位監理單位設計單位現場數據采集表 格 記 錄輸入電子計算機穩定性分析確定正 常圖1.1 數據處理流程圖1.3 監控量測斷面及測點布置1.3.1監測段的選取按照設計，右線在YK152+170進入富水段

10、，根據超前地質預報及現場實際施工情況，YK152+200涌水量達到80m3/h，圍巖極為破碎，初步確定YK152+202向前30m即YK152+202YK152+232作為監測段，該段埋深約680m，監測斷面里程為YK152+210和YK152+225。支護措施為50×5超前小導管，L5m，每3m施工一環，每環33根；I20工字鋼架；42×4周壁注漿小導管；噴射C25混凝土26cm；50cm厚二次模筑防水鋼筋混凝土襯砌，抗?jié)B標號S8。其中YK152+202+217拱架間距采用50cm，152+217+232拱架間距采用75cm。該監測段監測項目包括：圍巖壓力、凈空收斂、噴射

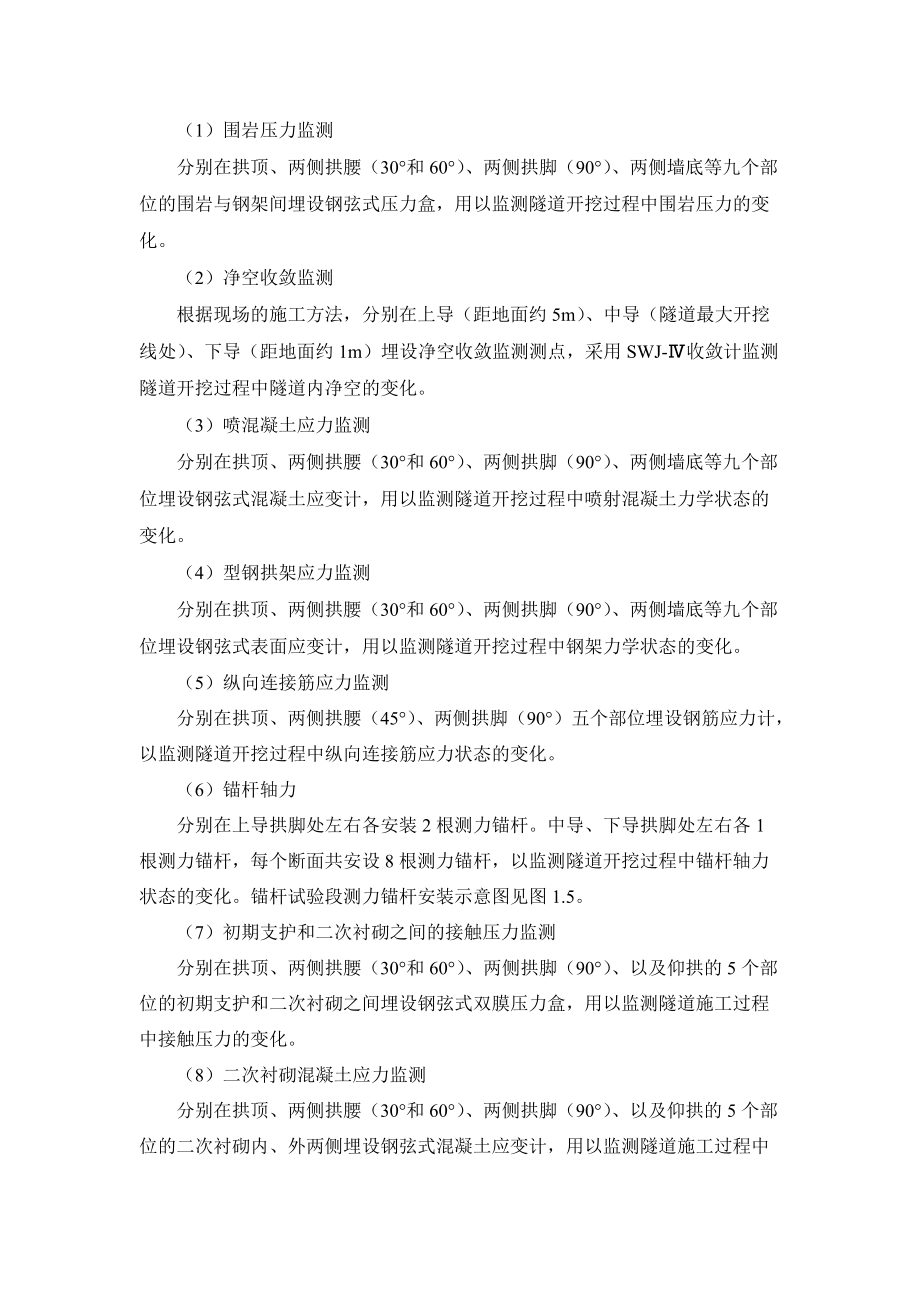

11、混凝土應力、型鋼鋼架應力、縱向連接筋應力、錨桿軸力、初期支護和二次襯砌之間的接觸壓力、二次襯砌內、外側混凝土應力及二次襯砌的凈空收斂量測。1.3.2 監測斷面測點及元件布置情況初期支護階段監測項目主要包括：圍巖壓力、凈空收斂、噴射混凝土應力、型鋼鋼架應力、縱向連接筋應力、錨桿軸力，其元件布置見圖1.2。二次襯砌階段監測項目主要包括：初期支護和二次襯砌之間的接觸壓力、二次襯砌內、外側混凝土應力及二次襯砌的凈空收斂量測，其元件布置見圖1.3。（1）圍巖壓力監測分別在拱頂、兩側拱腰（30°和60°）、兩側拱腳（90°）、兩側墻底等九個部位的圍巖與鋼架間埋設鋼弦式壓力盒，

12、用以監測隧道開挖過程中圍巖壓力的變化。（2）凈空收斂監測根據現場的施工方法，分別在上導（距地面約5m）、中導（隧道最大開挖線處）、下導（距地面約1m）埋設凈空收斂監測測點，采用SWJ-收斂計監測隧道開挖過程中隧道內凈空的變化。（3）噴混凝土應力監測分別在拱頂、兩側拱腰（30°和60°）、兩側拱腳（90°）、兩側墻底等九個部位埋設鋼弦式混凝土應變計，用以監測隧道開挖過程中噴射混凝土力學狀態的變化。（4）型鋼拱架應力監測分別在拱頂、兩側拱腰（30°和60°）、兩側拱腳（90°）、兩側墻底等九個部位埋設鋼弦式表面應變計，用以監測隧道開挖過程

13、中鋼架力學狀態的變化。（5）縱向連接筋應力監測分別在拱頂、兩側拱腰（45°）、兩側拱腳（90°）五個部位埋設鋼筋應力計，以監測隧道開挖過程中縱向連接筋應力狀態的變化。（6）錨桿軸力分別在上導拱腳處左右各安裝2根測力錨桿。中導、下導拱腳處左右各1根測力錨桿，每個斷面共安設8根測力錨桿，以監測隧道開挖過程中錨桿軸力狀態的變化。錨桿試驗段測力錨桿安裝示意圖見圖1.5。（7）初期支護和二次襯砌之間的接觸壓力監測分別在拱頂、兩側拱腰（30°和60°）、兩側拱腳（90°）、以及仰拱的5個部位的初期支護和二次襯砌之間埋設鋼弦式雙膜壓力盒，用以監測隧道施工過程

14、中接觸壓力的變化。（8）二次襯砌混凝土應力監測分別在拱頂、兩側拱腰（30°和60°）、兩側拱腳（90°）、以及仰拱的5個部位的二次襯砌內、外兩側埋設鋼弦式混凝土應變計，用以監測隧道施工過程中混凝土力學狀態的變化。（9）二次襯砌凈空收斂監測在二次襯砌兩側墻中（隧道最大開挖線處）埋設凈空收斂監測測點，采用SWJ-收斂計監測隧道施工過程中隧道凈空的變化。圖1.2 初期支護階段元件布置圖圖1.3 二次襯砌階段元件布置圖圖1.4測力錨桿安裝示意圖1.4 監測段元件的埋設情況富水圍巖段采用三臺階開挖方法，故元件埋設也是分上導、中導、下導三階段進行的。開挖示意圖見圖1.5，實際

15、埋設情況見表1.2，各監測項目的元件數量統計見表1.3。圖1.5 富水段圍巖三臺階開挖示意圖測試元件實際埋設情況 表1.2監測斷面里程施工部位及元件埋設日期上導中導下導仰拱二次襯砌左側右側左側右側左側右側YK152+21012月31日1月1日1月1日1月5日1月4日3月2日2月22日3月28日YK152+2251月4日1月5日1月6日1月8日1月8日3月17日3月10日4月1日監測項目及元件數量統計 表1.3監測斷面里程初期支護階段監測項目及元件數量二次襯砌階段監測項目及元件數量凈空收斂拱頂下沉圍巖壓力型鋼鋼架應力噴射砼應力縱向連接筋應力錨桿軸力圍巖內部位移接觸壓力混凝土應力凈空收斂YK152

16、+2091YK152+21013918958212241YK152+2152YK152+2191YK152+2201YK152+225339189582122412 監測結果與分析2.1 圍巖壓力本試驗段圍巖壓力監測埋設了2個斷面，里程分別為YK152+210和YK152+225。其圍巖壓力分布見圖2.29和圖2.30，圍巖壓力時態曲線見圖2.31和圖2.32。其中圖2.31和圖2.32中Y0、Y1、Y10的“Y”表示圍巖壓力，數字表示不同的部位，具體部位如圖2.2中元件布置所示。從監測數據來看，YK152+210斷面的最大壓力發生在拱頂，為0.148MPa，其他位置壓力較小。YK152+22

17、5斷面左、右拱腰30°處壓力值較大，分別為0.452 MPa和0.155MPa，左、右拱腳處的壓力值也相對較大。其他部位圍巖壓力較小。從時態曲線上看，隨著中導及下導的開挖，圍巖壓力在初期增長較快，隨后趨于穩定。圖2.29 YK152+210圍巖壓力分布圖（單位：MPa）圖2.30 YK152+225圍巖壓力分布圖（單位：MPa）圖2.31 YK152+210圍巖壓力時態曲線圖2.32 YK152+225圍巖壓力時態曲線2.2 凈空收斂本段在隧道的上導埋設了4個收斂監測斷面，里程分別為YK152+210、YK152+215、YK152+220和YK152+225；在隧道的中導埋設了3個

18、收斂監測斷面，里程分別為YK152+210、YK152+215和YK152+219；在隧道的下導埋設了2個收斂監測斷面，里程分別為YK152+209和YK152+225監測結果見表2.4，收斂時態曲線見圖2.33圖2.41。由監控數據可以看出，上導和中導收斂值較大，下導收斂最小，這與圍巖在開挖過程中受到的擾動次數有關。由圖2.33圖2.41可以看出，上導收斂曲線在埋設初期約2周左右時間內，隨著中導和下導的開挖，收斂變形急劇增長，隨后收斂變形緩慢增長并最終趨于穩定；中導收斂曲線在埋設初期約1周左右時間內，隨著下導的開挖，收斂變形急劇增長，隨后收斂變形緩慢增長最終趨于穩定；下導收斂曲線在埋設初期約

19、1周左右時間內收斂變形增長較快，隨后收斂變形很快趨于穩定；在支護施作3周后收斂曲線已經基本穩定。 凈空收斂監測結果 表2.4位置里程最大收斂值/cm最終速率/mm·d-1上導YK152+21010.150.01YK152+21512.130.01YK152+22012.210.00YK152+22511.260.03中導YK152+2107.660.01YK152+2158.380.00YK152+2197.550.04下導YK152+2093.840.01YK152+2253.180.00圖2.33 YK152+210上導凈空收斂時態曲線圖2.34 YK152+215上導凈空收斂時

20、態曲線圖2.35 YK152+220上導凈空收斂時態曲線圖2.36 YK152+225上導凈空收斂時態曲線圖2.37 YK152+210中導凈空收斂時態曲線圖2.38 YK152+215中導凈空收斂時態曲線圖2.39 YK152+219中導凈空收斂時態曲線圖2.40 YK152+209下導凈空收斂時態曲線圖2.41 YK152+225下導凈空收斂時態曲線2.3 噴射混凝土應力本試驗段噴射混凝土應力監測埋設了2個斷面，里程分別為YK152+210和YK152+225。其噴射混凝土應力分布見圖2.42和圖2.43，噴射混凝土應力時態曲線見圖2.44和圖2.45。其中圖2.44和圖2.45中H0、H

21、1、H10的“H”表示混凝土應力，數字表示不同的部位，具體部位如圖2.2中元件布置所示。此工程初期支護采用C25噴射混凝土，其軸心抗壓與抗拉設計強度值分別為12.5 Mpa和1.3 Mpa。從監測數據來看，兩個斷面的噴射混凝土應力主要以壓應力為主，且應力值不大，YK152+210斷面最大壓應力為3MPa，YK152+225斷面最大壓應力為3.9MPa；兩個斷面的最大拉應力值分別為-0.7MPa和-0.4MPa，均遠小于噴射混凝土的極限抗拉和抗壓強度?？傮w來看，兩個斷面的噴射混凝土拱部受力相對較大，其他部位相對較小。從時態曲線上看，混凝土應力在初期應力增長較快，15天左右受力基本穩定。圖2.42

22、 YK152+210噴射混凝土應力分布（單位：MPa，“”為受壓，“”為受拉）圖2.43 YK152+225噴射混凝土應力分布（單位：MPa，“”為受壓，“”為受拉）圖2.44 YK152+210噴射混凝土應力時態曲線圖2.45 YK152+225噴射混凝土應力時態曲線2.4 型鋼拱架應力本試驗段鋼架應力監測埋設了2個斷面，里程分別為YK152+210和YK152+225。其鋼架應力分布見圖2.46圖2.49，鋼架應力時態曲線見圖2.50圖2.53。其中圖2.50圖2.53中B0-1、B1-1、B10-2的“B”表示鋼架應力，數字表示“部位-內外側”，具體部位如圖2.2中元件布置所示，內、外側

23、由數字1、2表示。從監測數據可以看出，YK152+210斷面鋼架內側均處于受壓狀態，最大壓應力發生在右拱腰30°處，其應力值為132.5MPa；鋼架外側有兩個部位出現拉應力，其他部位均為壓應力，最大壓應力發生在左拱腳處，其應力值為218.7MPa，最大拉應力發生在左拱腰30°處，其應力值為68.7MPa。YK152+225斷面有多個部位的元件已損壞，拱架外側最大壓應力發生在又拱腰60°處，其應力值為212.5MPa。從時態曲線可看出，鋼架應力在初期增長急劇增長，隨后鋼架應力很快穩定，說明鋼架受力及時。從應力的大小和隨時間變化的趨勢來看，鋼架支護作用很明顯。 圖2.

24、46 YK152+210鋼架內側應力分布圖（單位：MPa，“”為受壓，“”為受拉） 圖2.47 YK152+210鋼架外側應力分布圖（單位：MPa，“”為受壓，“”為受拉）圖2.48 YK152+225鋼架內側應力分布圖（單位：MPa，“”為受壓，“”為受拉）圖2.49 YK152+225鋼架外側應力分布圖（單位：MPa，“”為受壓，“”為受拉）圖2.50 YK152+210鋼架內側應力時態曲線 圖2.51 YK152+210鋼架外側應力時態曲線圖2.52 YK152+225鋼架內側應力時態曲線圖2.53 YK152+225鋼架外側應力時態曲線2.5 縱向連接筋應力本試驗段縱向連接筋應力監測埋

25、設了2個斷面，里程分別為YK152+210和YK152+225。其監測結果見表2.5、圖2.54和圖2.55。其中，應力單位為MPa，“”為受壓，“”為受拉，圖2.25和圖2.26中G0、G1、G4的“G”表示縱向連接筋應力，數字表示部位，具體部位如表2.5中所示。從監測數據可以看出，兩個斷面的縱向連接筋應力以壓應力為主，YK152+210斷面的最大壓應力僅為14MPa，YK152+225斷面的最大壓應力為48.5MPa。從時態曲線上可以看出，連接筋受力初期增長較快，約10天左右趨于穩定?？v向連接筋的受力可以說明隧道縱向也有一定的受力和變形，縱向連接筋對加強隧道支護的整體性、穩定性有著一定的作

26、用。 縱向連接筋應力監測結果 表2.5里程位置最大值/MPa占鋼筋極限強度的百分比/%YK152+210拱頂7.002.1左拱腰45°13.003.9右拱腰45°14.004.2左拱腳-10.503.1右拱腳-6.802.0YK152+225拱頂17.005.1左拱腰45°-5.001.5右拱腰45°48.5014.5左拱腳11.703.5右拱腳38.1011.4圖2.54 YK152+210縱向連接筋應力時態曲線圖2.55 YK152+225縱向連接筋應力時態曲線2.6 錨桿軸力錨桿軸力監測埋設了2個斷面，里程分別為YK152+210和YK152+22

27、5。其監測結果見表2.6，錨桿軸力分布見圖2.56和圖2.57。應力單位為MPa，“”為受壓，“”為受拉。從監測結果可以看到Y(jié)K152+210斷面上導、中導、下導的鎖腳錨桿大多數受拉。上導鎖腳錨桿最大拉應力為137.21 MPa，中導鎖腳錨桿最大拉應力為41.22 MPa，下導鎖腳錨桿最大拉應力僅為15.65 MPa；YK152+225斷面上導、中導、下導的鎖腳錨桿絕大多數受拉。上導鎖腳錨桿最大拉應力為62.94 MPa，中導鎖腳錨桿最大拉應力為10.22 MPa，下導鎖腳錨桿最大拉應力為27.18MPa。從數據對比中可以看到上導鎖腳錨桿所受的力最大，這與現場施工方法是相一致的，因為在施工過程

28、中上導圍巖受到的擾動次數最多，上導的圍巖變形也最大。 錨桿軸力監測結果 表2.6隧道名稱里程位置及分類最大應力/MPa包家山隧道YK152+210左拱腰約49°（上導鎖腳錨桿）-137.21右拱腰約49°（上導鎖腳錨桿）7.91左拱腰約53°（上導鎖腳錨桿）-114.29右拱腰約53°（上導鎖腳錨桿）-2.09左拱腳（中導鎖腳錨桿）-21.08右拱腳（中導鎖腳錨桿）-41.22左墻腳（下導鎖腳錨桿）-4.57右墻腳（下導鎖腳錨桿）-15.65YK152+225左拱腰約49°（上導鎖腳錨桿）-62.94右拱腰約49°（上導鎖腳錨桿）-3

29、2.58左拱腰約53°（上導鎖腳錨桿）-36.10右拱腰約53°（上導鎖腳錨桿）-35.36左拱腳（中導鎖腳錨桿）-10.22右拱腳（中導鎖腳錨桿）-8.35左墻腳（下導鎖腳錨桿）9.91右墻腳（下導鎖腳錨桿）-27.18圖2.56 YK152+210斷面錨桿軸力分布圖2.57 YK152+225斷面錨桿軸力分布通過以上監控數據，可以得出如下結論：（1）凈空收斂按照三臺階七步流水法施工，初支變形初期增長較快，支護施作3周后變形就基本穩定。（2）噴射混凝土應力各斷面噴射混凝土應力主要以壓應力為主，少數部位出現了拉應力，但所受拉應力都不大，均未超過噴射混凝土的設計抗拉強度。隧道拱部噴射混凝土應力相對較大，邊墻處較小。噴射混凝土應力發展具有一定的規律性,從時態曲線上看，混凝土應力在初期應力增長較快，15天左右受力基本穩定。（3）型鋼拱架應力各斷面型鋼拱架應力以受壓為主，且受力很大。應力的增長有很強的規律性。從時態曲線上看，鋼架應力在初期增長急劇增長，隨后鋼架應力很快穩定，說明鋼架受力及時，支護作用很明顯。（4）縱向連接筋應力縱向連接筋受力主要以壓應力為主，少數部位出現拉應力。從時態曲線上可以看出，連接筋受力初期增長較快，約10天左右趨于穩定?？v向連接筋的受力可以說明隧道縱向也有一定的受力和變形，縱向連接筋對加強隧道支護的整體性、穩定
