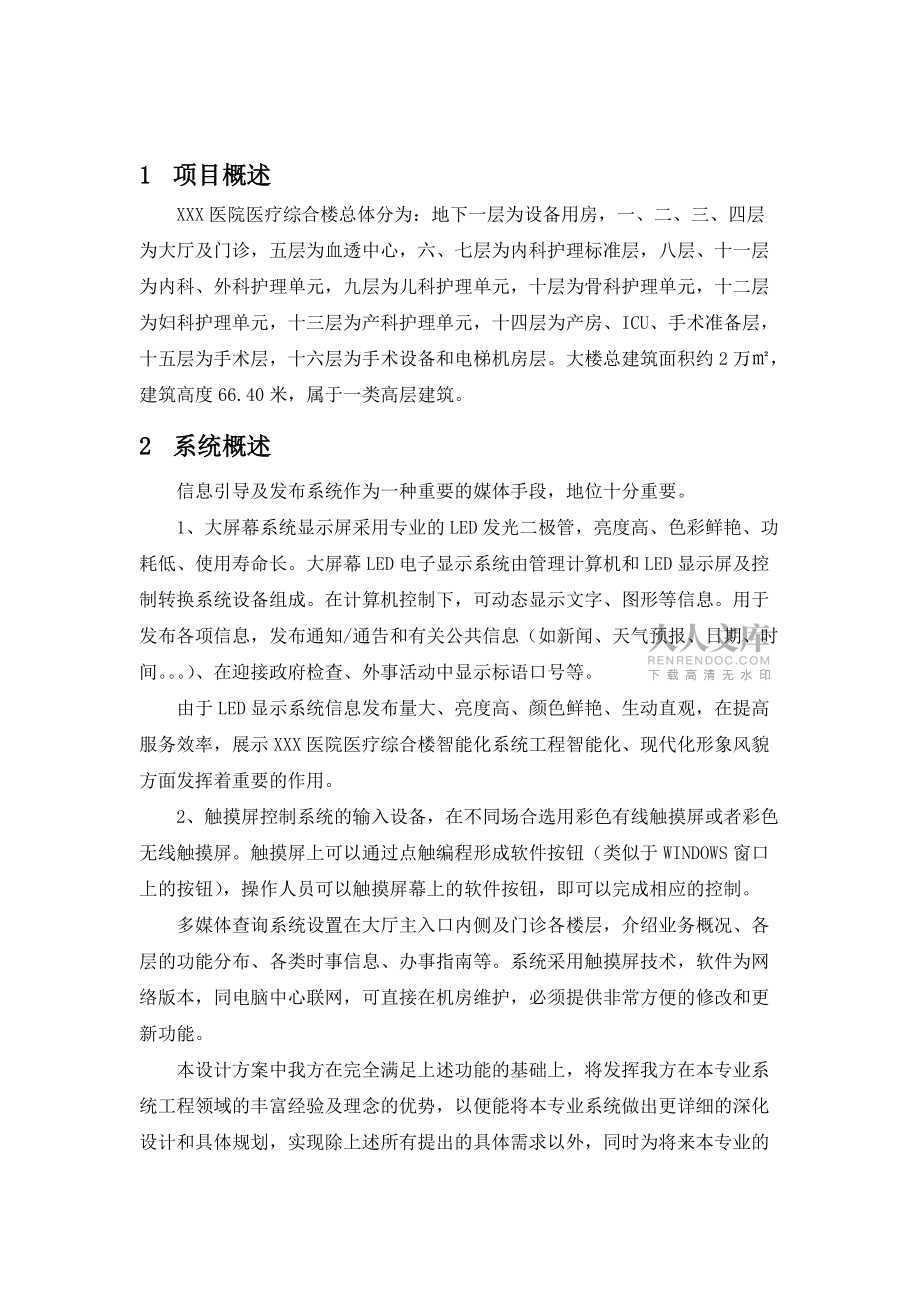

1、XXX醫院綜合樓弱電及系統集成工程項目大屏幕信息發布及多媒體查詢系統設計方案目 錄1項目概述22系統概述23設計依據及原則33.1設計依據33.2設計原則34系統設計方案54.1系統特點54.2系統需求分析及招標響應6大屏幕信息發布系統6多媒體查詢系統94.3系統結構及配置9系統結構9系統配置104.4系統描述及功能介紹10系統描述10觸摸查詢顯示屏功能設計104.5土建與環境要求之供電系統設計114.6土建與環境要求之系統防雷接地設計114.7土建與環境要求之機房設計114.8土建與環境要求之線路敷設115產品選型115.1室內全彩單元板115.2觸摸屏121 項目概述XXX醫院醫療綜合樓總
2、體分為:地下一層為設備用房,一、二、三、四層為大廳及門診,五層為血透中心,六、七層為內科護理標準層,八層、十一層為內科、外科護理單元,九層為兒科護理單元,十層為骨科護理單元,十二層為婦科護理單元,十三層為產科護理單元,十四層為產房、ICU、手術準備層,十五層為手術層,十六層為手術設備和電梯機房層。大樓總建筑面積約2萬,建筑高度66.40米,屬于一類高層建筑。2 系統概述信息引導及發布系統作為一種重要的媒體手段,地位十分重要。 1、大屏幕系統顯示屏采用專業的LED發光二極管,亮度高、色彩鮮艷、功耗低、使用壽命長。大屏幕LED電子顯示系統由管理計算機和LED顯示屏及控制轉換系統設備組成。在計算機控
3、制下,可動態顯示文字、圖形等信息。用于發布各項信息,發布通知/通告和有關公共信息(如新聞、天氣預報、日期、時間。)、在迎接政府檢查、外事活動中顯示標語口號等。由于LED顯示系統信息發布量大、亮度高、顏色鮮艷、生動直觀,在提高服務效率,展示XXX醫院醫療綜合樓智能化系統工程智能化、現代化形象風貌方面發揮著重要的作用。2、觸摸屏控制系統的輸入設備,在不同場合選用彩色有線觸摸屏或者彩色無線觸摸屏。觸摸屏上可以通過點觸編程形成軟件按鈕(類似于WINDOWS窗口上的按鈕),操作人員可以觸摸屏幕上的軟件按鈕,即可以完成相應的控制。多媒體查詢系統設置在大廳主入口內側及門診各樓層,介紹業務概況、各層的功能分布
4、、各類時事信息、辦事指南等。系統采用觸摸屏技術,軟件為網絡版本,同電腦中心聯網,可直接在機房維護,必須提供非常方便的修改和更新功能。本設計方案中我方在完全滿足上述功能的基礎上,將發揮我方在本專業系統工程領域的豐富經驗及理念的優勢,以便能將本專業系統做出更詳細的深化設計和具體規劃,實現除上述所有提出的具體需求以外,同時為將來本專業的發展作好了充足的預留。3 設計依據及原則3.1 設計依據我公司將嚴格按招標文件規定的標準和功能要求執行。在設計、采購、安裝、調試和檢測等實施與服務過程中具體引用標準如下:智能建筑設計規范 (GBT50314-2000)民用建筑電氣設計規范 (JGJ/T16-92)電子
5、計算機房設計規范 (GB50174-93)CATV行業標準 (GYT121-95)高層民用建筑設計防火規范(GBJ16-87)建筑與建筑群綜合布線系統工程設計規范(GBT50311-2000)建筑與建筑群綜合布線系統工程驗收規范(GBT50312-2000)有線電視系統工程技術規范(GB 50200-94)有線電視廣播系統技術規范(GY/T106-92) 國家CATV行業標準 (GY/T121-95)30MHZ-1GHZ聲音和電視信號的電纜分配系統 (GB6510-86)電網電源供電的家用和類似一般用途的電子及有關設備的安全要求(GB888988)3.2 設計原則系統設計應符合作為XXX醫院醫
6、療綜合樓智能化系統整體需求的設計意圖,系統應體現其先進性,可靠性和高科技水平,最終使之成為本建設工程的一個閃亮點。為全面滿足建設單位對系統提出的技術指標并結合我公司以往類似工程的相關經驗,我方針對XXX醫院醫療綜合樓智能化系統信息引導及發布系統的設計整體應遵循下列原則:1、 整體規劃、具體實施、適度超前、經濟適用的原則整體規劃:作為要滿足不斷發展的社會對XXX醫院醫療綜合樓智能化系統提出的需要,本系統的總體規劃一定要從大處著眼,要有超前意識,盡可能預見到今后的發展,留有充分的余地。在系統規劃設計方面強調主設備的先進性,核心設備選用功能齊全,技術先進的設備,規劃一次到位。具體實施:總體規劃目標,
7、具體實施、實現。在總方案一次規劃的基礎之上,一定要具體對XXX醫院醫療綜合樓智能化系統有信息引導及發布需求的地方結合具體功能需求進行具體分析,保證即不遺漏需求,又不浪費;保證現今使用,還需要盡量考慮今后發展;既要保證使用的本地化的配置,還需要考慮與專業音響、衛星及有線電視、安防、消防、IBMS等系統的集成。適度超前:在系統的選型上,分析比較了市場上主流的各種系統,從中優選出技術上較為領先,并有可能成為將來主流的系統,作為本方案的實施系統。經濟適用:系統的投資合理、可靠實用。核心產品必須使用主流品牌,對一些輔助設備則可以選用性能可靠的優質品牌。2、設計合理原則在系統工程總體設計中,我們把針對對象
8、不同的使用功用在設備選型上量體裁衣,分別設計。保證系統一定要安全、可靠、適用,一切服從需要。不盲目追求時髦,不盲目追求國際先進水平。同時區分遠期、近期目標,把投資用到最必要的地方。2. 1 用戶至上 系統根據用戶的需求和整體的考慮,選取合適的系統產品,通過性能價格好的軟、硬件設備來實現資源互聯。本設計以滿足建設單位需求為目標,最大限度地滿足建設單位提出的功能需求,并針對建設單位的特點,確保實用性。2. 2 開放性建成后的XXX醫院醫療綜合樓智能化系統的信息引導及發布系統整體是一個開放的系統,可開放性的兼容不同系統和產品間接口和協議的標準化,能保證系統開放性、平滑地融入信息網絡。2. 3 技術先
9、進性 本系統在滿足建設單位現有需求的前提下,已經兼顧今后的發展趨勢。2. 4 集成性和可擴展性本系統已充分考慮所涉及的各子系統的集成和信息共享,能實現對各個子系統的分散式控制、集中統一式管理和監控;總體結構具有可擴展性和兼容性,可以集成不同生產廠商不同類型的先進產品。2. 5 標準化、規范化本系統的設計與實施必須符合本行業及產品廠商的要求外,同時必須依據國家的相關標準進行,。2. 6 安全性、可靠性和容錯性本系統選用的設備、產品具有極高安全性、可靠性和容錯性。2. 7 服務性和便利性適應多功能、外向型的要求,講究便利性和舒適性,達到提高工作效率、節省人力及能源的目的。2. 8 經濟性、實用性
10、在實現先進性、可靠性前提下,達到功能和經濟相結合的優化設計。2. 9 兼容性、靈活性 與專業通用的產品系統應充分兼容,保護用戶投資,并在結構上、功能上和性能上進一步擴充。 相信憑借我方的先進技術和眾多工程管理經驗、理念,一定會給XXX醫院醫療綜合樓智能化系統工程提供一個優質的專業化的信息引導及發布系統標志性工程。4 系統設計方案4.1 系統特點1成熟性和實用性本系統功能設計充分滿足建設單位使用需求。采用被實踐證明為成熟和實用的技術和設備,最大限度地滿足現在業務和未來發展的需求,確保耐久實用。2處理數字化系統保證傳輸、處理、控制的高質量,同時使系統在未來擴展時非常方便,音頻處理采用先進的數字技術
11、,使傳輸過程中信號的質量和幅度的衰減達到最小限度,以使總體性能全面達到并超越招標文件中相關技術指標。數字化處理是當前多媒體的主要載體,XXX醫院醫療綜合樓智能化系統的信息發布系統建設當然身處其中。3標準化和結構化系統具備標準化、結構化、模塊化的特點。系統體現了當今的數字處理系統的集成水平。4針對性根據建設單位具體使用功能的要求,側重點應具有明確的針對性。本工程由于自己特有的使用性質所決定本系統的設計必須保證設計是從工程本身的需求出發,比如部分條屏布置必須保證滿足商業環境對信息的需求。5穩定性、可靠性和施工方便性系統具有很高的可靠性和穩定性。在實現先進性、可靠性的前提下,具有較高的性能價格比。系
12、統的施工要求便利簡潔,同時系統的擴展、增容施工具有便利性。建成后的本系統必須保證使用單位的使用及維修方便性。4.2 系統需求分析及招標響應4.2.1 大屏幕信息發布系統在一層大廳設置一塊6m×3m的室內全彩LED顯示屏。各個部門都要共享大屏幕,所以整個系統支持網絡播放,不同地方的顯示設備可以在同一時刻顯示不同的內容。經過管理授權的操作人員可以對指定的屏幕進行操作播放相關內容。1. 顯示系統技術指標(1)、顯示系統的設計制造質量可靠,系統工作穩定可靠,抗干擾能力強,屏體壽命長,能連續工作24小時以上。(2)、單元板安裝,維修方便。(3)、滿足防潮、防腐蝕、防風沙、耐高溫、防靜電、防雨、
13、防火的要求,并進行其它相應的防護處理;電氣運行時有短路、斷路、過流、過壓、欠壓以及漏電保護措施;當系統發生嚴重錯誤時能自動關閉報警,保證系統運行時的安全性和可靠性。(4)采用三合一燈管,單元板面罩墨色一致,背景色啞光,完全吸收LED折射余光,消除播放中出現的暗影、重影。每個單元板的拼接、安裝縫隙、平整度不大于0.5mm。(5)采用燈板驅動板合一,解決驅動信號的連貫與穩定性,采用SMT貼片工藝。(6)PCB板用A料(4層板,不會因為過錫而變形)。(7)驅動芯片采用進口芯片。(8)插座采用進口牛角插座,信號線連接牢固,避免系統因為接觸不良造成不穩定。系統參數表:序號項目名稱產品參數1屏幕水平視角1
14、45度2屏幕垂直視角145度3最佳觀看距離10200米4灰度等級紅、綠、藍各1024級6紅、綠、藍、白單色均勻度目視無色斑8驅動方式恒流源靜態驅動9顯示顏色16.7億10換幀頻率240HZ11刷新頻率1000HZ12軟件接口Windows XP,Windows200013連續工作時間72小時14屏幕壽命10萬小時15平均無故障時間10000小時16失控點/盲點率驗收時為零17供電要求380V±10;AC50HZ三相五線制18使用環境溫度: 204019亮度調節連續256級可調2. 顯示系統播出技術指標(1)能接駁有線電視、數字攝像機、錄像機、影碟機等多種音、視頻播放設備,能播放TXT
15、、DOC、RTF、AVI、JPEG、MOV、MPEG、DAT、VOB、BMP、JPG、TIFF、GIF、FLI、FLC等多種格式的文件,實現各種音、視頻內容和節目的實時顯示和滿足戶外廣告播放的基本需求。(2)具有重疊(VGA+Video)、影像(Video)、VGA三種顯示模式。(3)具有Video影像壓縮控制功能。(4)屏幕圖像分辨率和清晰度高,屏幕畫面清晰不閃爍;具有良好的色平衡,圖像空間色彩自然,色彩柔和逼真、灰度豐富、層次感和立體感強;顯示屏亮度、色度、對比度、飽和度均勻,可通過軟件達到256級灰度控制。(5)系統配備音頻、視頻切換矩陣,具有視頻切換和編輯能力。(6)具有顯示同步功能。
16、(7)采用移動補償功能。(8)留用至少2路攝像視頻輸入接口,有一路音頻信號提供給功放使用。3. 顯示系統技術指標(1)成熟的顯示系統軟件,操作簡單,性能穩定,軟件用戶界面友好,功能強大,支持任何品牌的PC機的硬件及Windows操作系統,中文化界面顯示。(2)集圖文顯示、二維/三維動畫視頻播放、廣告宣傳、節目編制功能于一體,具備遠程控制功能,并可通過編程自動選擇播出設備,實現無人條件下的播出。4. 信息發布技術指標(1)可以顯示各種計算機信息、圖形、圖畫及二、三維動畫等;具有豐富的播放方式,顯示激動信息、通知、標準口號等,存儲數據信息容量大;(2)有多種文字體和字型可供選擇,還可以輸入英文、法
17、文、德文、俄文及日文等諸多的外文;(3)播出系統具有多媒體軟件,可靈活輸入及播出多種信息,可播放文本信息,播放形式可滾點、滾行、引入引出模式、可上移、左移、消息可循環播出。字體、字號可任意選擇,可設置播放速度。另外多要消息可同時播出,或與動畫、圖像同時播出??蛇M行日期、時間顯示或字符串,表達式顯示。通過網絡連接,顯示網絡數據信息。5. 網絡技術指標配有網絡接口可以與計算機聯網,同時播出網絡信息,實現網絡控制。4.2.2 多媒體查詢系統多媒體查詢系統設置在大廳主入口內側及門診各樓層,介紹業務概況、各層的功能分布、各類時事信息、辦事指南等。系統采用觸摸屏技術,軟件為網絡版本,同電腦中心聯網,可直接
18、在機房維護,必須提供非常方便的修改和更新功能。屏體選用17英寸液晶顯示屏,品牌選用北京首鋼環星。主要功能如下:(1)按文索圖功能:應能根據查詢的文字信息查詢到相應的空間位置,并以圖、文、聲像等手段展現;(2)按圖索字功能:應能根據圖形上的位置查詢到相應文字和聲像介紹;(3)多媒體查詢服務終端:該終端應以市場流行的多媒體微機為主,配以觸摸屏、音源、新穎美觀的終端架組成。面向用戶的只有帶觸摸屏的顯示器。它應是一個集數據、圖象、聲音、視頻為一體的計算機,任何用戶只要觸摸顯示屏上提示的適當位置,就可以根據菜單選擇所需的信息。4.3 系統結構及配置4.3.1 系統結構LED電子顯示屏示意圖4.3.2 系
19、統配置序 號說明1顯示屏(含發光面板、控制系統、驅動系統、電源系統)2專用制作播放軟件3管理計算機4.4 系統描述及功能介紹4.4.1 系統描述系統總體描述:本系統由編輯部分、顯示部分、音視頻控制部分等組成。編輯部分通過一臺編輯機進行編輯,然后通過網絡將編輯好的文件傳輸給播出機,按照預定方式進行播放。音視頻控制系統由錄像機、影碟機、廣播系統、閉路電視、衛星接收機及其他視頻設備組成多路音視頻控制臺可通過播出機串口實現無人值守自動播放功能。系統功能: 視頻顯示功能:實現VGA與Video信號轉換,通過字幕機可實現圖像與文字的疊加 視頻播出功能:實時顯示視頻圖像,實時現場轉播,轉播廣播電視及衛星電視
20、;播放錄像機、影碟機等視頻節目。 播放計算機信息功能:可顯示各種圖形、圖案、動畫等計算機信息;播放系統可輸入及播放不同信息,具有全自動播放功能。4.4.2 觸摸查詢顯示屏功能設計要求觸摸屏為紅外觸摸屏,利用紅外接收管和紅外發射管形成一張由紅外線布成的光網, 通過紅外線的強弱變化完成操作觸摸屏通過對硬件的設計和軟件的編程, 可以對各點數據進行插值計算,能夠達到4096 X 4096以上的分辨率,要求觸摸屏做到無壓力 ( 指觸摸體對觸摸屏本身施加的壓力 ) 的觸摸工作方式觸摸屏工作時, 要求只有一對紅外對管 ( 指物理位置相對應的一只發射管和一只接收管 )進行數據工作, 電路通過對紅外對管高頻率的
21、數據采集來到迅速反應的效果。4.5 土建與環境要求之供電系統設計系統采用本地供電方式,電力管線與信號管線應盡量避免平行,若實在無法克服時,其間隔不得小于50cm。4.6 土建與環境要求之系統防雷接地設計系統的工作接地、保護接地、防雷接地應合用一個接地系統。系統采用聯合接地方式時,接地電阻不高于1歐姆,具體接地方式見我方相關設計方案及施工組織設計相關內容。4.7 土建與環境要求之機房設計系統主要控制設備暫時按放置于五層控制室內考慮,為使設備正常運轉,控制室應有良好的工作環境,我們對控制室的設計參見機房系統設計的相關內容。4.8 土建與環境要求之線路敷設由于用戶的位置和數量比較穩定,且要求電纜線路安全隱蔽,選擇管道敷設方法,但不得與電話線,電力線路共管孔敷設。室內線路均采用穿金屬管敷設,埋地時需采用鍍鋅鋼管保護。5 產品選型5.1 室內全彩單元板選用品牌:深圳科倫特產品名稱:P7.62分立表貼三合一產品編號:CLT-iR3in1-P7.62像素間距:7.62mm模組尺寸:244x122mm亮度:12001800 cd/m2模組分辨率:32x16工作電壓: 5V重量:180
