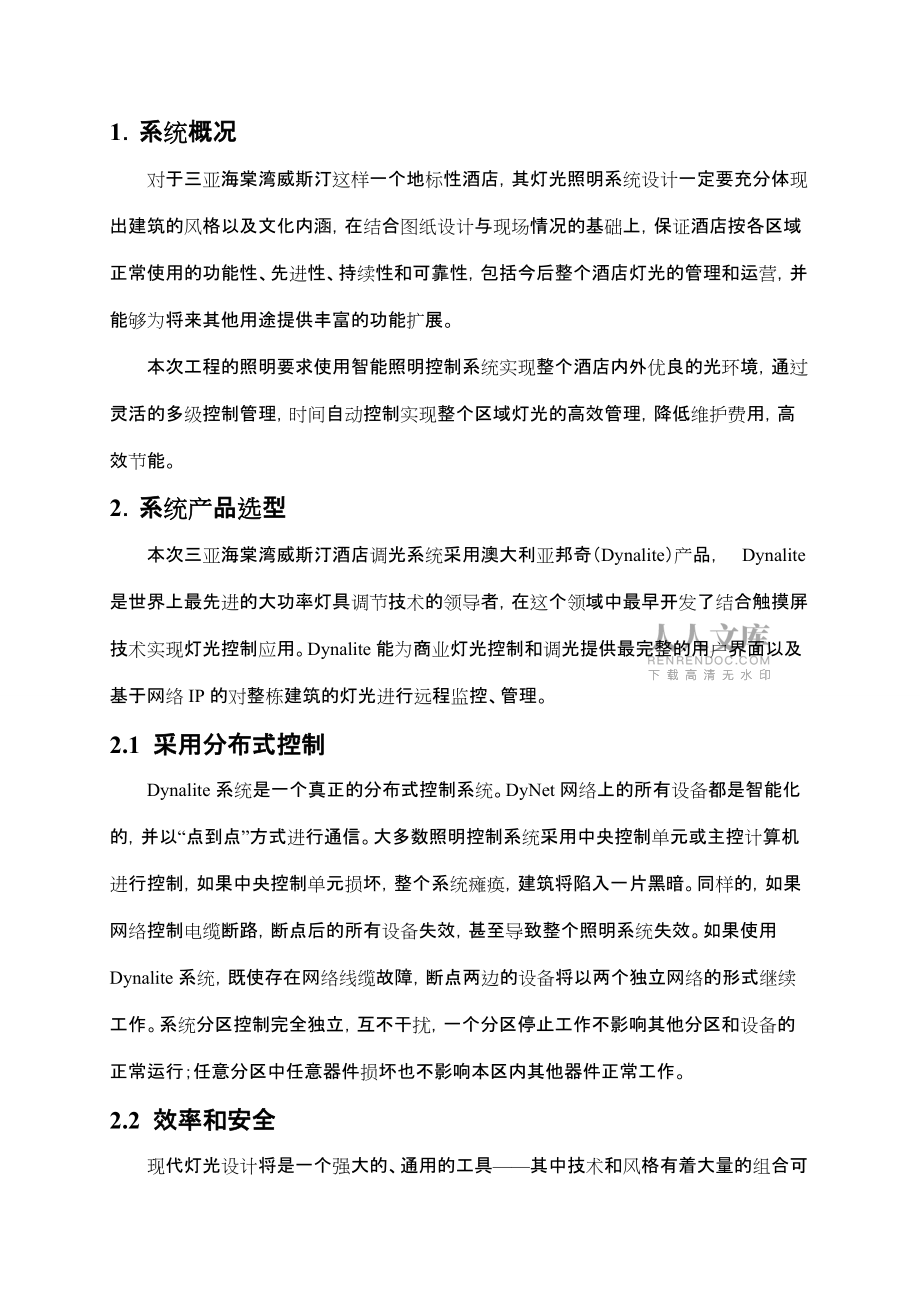

1、第十章 智能照明系統目 錄1系統概況1722系統產品選型1722.1 采用分布式控制1722.2 效率和安全1722.3 軟啟動、電壓調節1732.4 符合國際商業標準和CE認證1732.5 場景控制1742.6 系列化產品且安裝簡便1743系統總體結構1744系統總體技術方案1764.1 重點區域功能描述1765系統主要設備技術參數1795.1 模塊1795.2 制模塊1805.3 控制面板1815.4 液晶觸摸屏1815.5 時鐘控制器1825.6 以太網接口1825.7 232接口及網隔1821系統概況對于三亞海棠灣威斯汀這樣一個地標性酒店，其燈光照明系統設計一定要充分體現出建筑的風格以

2、及文化內涵，在結合圖紙設計與現場情況的基礎上，保證酒店按各區域正常使用的功能性、先進性、持續性和可靠性，包括今后整個酒店燈光的管理和運營，并能夠為將來其他用途提供豐富的功能擴展。本次工程的照明要求使用智能照明控制系統實現整個酒店內外優良的光環境，通過靈活的多級控制管理，時間自動控制實現整個區域燈光的高效管理，降低維護費用，高效節能。2系統產品選型本次三亞海棠灣威斯汀酒店調光系統采用澳大利亞邦奇（Dynalite）產品， Dynalite是世界上最先進的大功率燈具調節技術的領導者，在這個領域中最早開發了結合觸摸屏技術實現燈光控制應用。Dynalite能為商業燈光控制和調光提供最完整的用戶界面以及

3、基于網絡IP的對整棟建筑的燈光進行遠程監控、管理。 2.1 采用分布式控制Dynalite系統是一個真正的分布式控制系統。DyNet網絡上的所有設備都是智能化的，并以“點到點”方式進行通信。大多數照明控制系統采用中央控制單元或主控計算機進行控制，如果中央控制單元損壞，整個系統癱瘓，建筑將陷入一片黑暗。同樣的，如果網絡控制電纜斷路，斷點后的所有設備失效，甚至導致整個照明系統失效。如果使用Dynalite系統，既使存在網絡線纜故障，斷點兩邊的設備將以兩個獨立網絡的形式繼續工作。系統分區控制完全獨立，互不干擾，一個分區停止工作不影響其他分區和設備的正常運行；任意分區中任意器件損壞也不影響本區內其他器

4、件正常工作。2.2 效率和安全現代燈光設計將是一個強大的、通用的工具其中技術和風格有著大量的組合可選擇。通過控制使得燈光節能變得可能，給現在的設計者展現了比以往任何時候都更多的引人的風格。這個多樣性在面對當前某些特殊客戶的需求是一個非常重要的優勢。 安防燈被用來防止外來入侵, 同樣也是一個房間或整棟建筑的內部安全向導。Dynalite界面提供了手動和自動控制；通過基于天文學的時鐘觸發打開外部的燈光，通過一個按鈕打開全部燈，在緊急情況時照亮安全出口，以及許多其他可能的燈光設置。2.3 軟啟動、電壓調節白熾燈的燈絲處于冷態時的電阻值要比熱態時小很多。據測算燈絲起動電流可以達到工作電流的14倍以上。

5、僅僅用開關方式把燈打開，燈絲中將通過非常大的電流，造成沖擊，這就是為什么很多白熾燈在開燈的瞬間容易燒壞的原因。Dynalite智能管理控制器應用“軟啟動”技術，慢慢增加燈上的電壓以降低起動電流。這將在很大程度上延長那些經常開關的燈泡的使用壽命。白熾燈的使用壽命與工作電壓有直接的關系，降低電壓5%能使其壽命延長一倍；反之，升高電壓便大大縮短其使用壽命。電網的供電電壓波動范圍通常為10%。如果直接給燈泡供電，將大大減少其使用壽命。Dynalite智能管理控制器使用了真正的RMS調壓技術，確保電壓的穩定輸出，不受電網電壓波動的影響。2.4 符合國際商業標準和CE認證所有的Dynalite產品都按公認

6、的國際商業標準設計。產品可廣泛適用于世界各地。產品設計時將世界領先的相關器件與超過15年設計可靠照明控制產品的經驗相結合，使產品在安裝后的可靠運行大大減少用戶的維護費用。所有的Dynalite產品通過CE和C-Tick論證。這就保證了你所購買的產品符合最嚴格的安全標準、EMC輻射和抗干擾標準。所有的Dynalite產品都獨立通過了CE和C-Tick授權的實驗室測試。2.5 場景控制Dynalite 的每一場景控制鍵可控制多達256個調光回路，這樣就保證了在大型建筑空間只需一個控制面板就可控制數十種燈光場景，有的調光系統就需要數十個控制面板來控制同一空間，甚至只能通過PC機來控制大型空間燈光，這

7、都是不可接受的。2.6 系列化產品且安裝簡便Dynalite照明控制器有1，2，4，6，8，12個回路系列，每個回路的負載由2A到20A。大多數控制器內有子回路保護功能。這將降低整體的安裝費用：模塊化、分布式的安裝結構大大減少了布線費用；大功率回路保證每個回路上可安裝更多的照明負載；豐富的系列化產品可以使設計者進行造價最低化的系統設計；自帶回路保護空開功能減少了同類功能器件的投入。3系統總體結構酒店從整體上設計為一個網絡，由多個子網組成，每個子網內的所有設備用UTP五類線手拉手連接起來，每個子網通過多模光纖連接到綜合樓負一層網絡中心組成主網；以后如果需要可以無限擴展設備；在監控中心安裝中文監控

8、軟件。連接成一個網絡有如下優點：u 所有設備連成網并不等于集中控制，邦奇的所有產品均有獨立的CPU，可以獨立工作，連成網絡目的在于提供更好的監控和管理。u 在監控中心隨時監控各區域的狀態，并可以控制各區域的燈光效果；u 更突出“分布式控制”的特點，靈活的更改劃分區域而不用重新布線，只需簡單的設置即可實現（特別在辦公區域）；u 在任何區域遇到突發事件（如火災），可以首先通知控制中心，由控制中心發出通知并把所有應急燈打到全亮以保證通道的安全通行；u 網絡可以與消防報警、BA、智能樓宇控制等聯動，實現整個大樓的智能控制；BA可以發送指令控制各區域的燈光；u 網絡包含外景照明的接口，可以與外景照明形成

9、一個整體，實現統一管理；u 公共區域可以有就地控制和集中定時控制，平時以定時方式控制并鎖定現場控制面板以防人為誤按，被鎖定控制面板可以設定密碼，只有被授權的巡查人員等才可以是一使用并可以設定延遲關燈時間以節約能源。u 由于有了365天天文時鐘的定時時間控制，省去部分人力資源；u 采用了調光控制和“軟啟動”、“軟關斷”技術，減少了燈具的瞬間沖擊，很大程度上延長了燈具的使用壽命和節約能源；u 采用了統一管理，減少了日常的維護費用。全球獨特的分布式、模塊化、數字式總線系統結構，所有設備均配有各自獨立的CPU，通過一根五類線將所有設備連接成一網絡。在DyNet網絡上，各模塊只響應網絡對該模塊的隨機“呼

10、叫”，在各種狀態下，每個模塊互不影響，系統具有極高可靠性。系統并具有時事在線檢測功能。對整個Dynalite網絡進行可靠的監視。所有的邦奇電子產品符合最嚴格的安全標準、EMC輻射和抗干擾標準，通過歐洲CE和C-Tick論證。 系統的靈活性分布式的系統結構特點保障了系統的高度靈活性，控制設備可以分散安裝，也可集中安裝，通過五類線連接成一控制網絡。總控制室的PC通過全中文的監控軟件對整個大樓的照明控制系統實現集中控制，現場控制面板等設備可實現對控制區域的實時控制，根據使用要求隨時改變燈光場景。每個設備都單獨含有CPU，完全避免了系統癱瘓現象的發生，若某個設備出現故障也不會影響整個系統的正常運行。系

11、統的擴展功能極其優越性，不受網絡容量的限制，通過網絡管理器可無限擴展。4系統總體技術方案4.1 重點區域功能描述作為三亞地區標志性五星級酒店，不論從舒適、管理還是節能方面考慮，其燈光智能控制均是非常重要的。4.1.1 門廳入口、過廳、休息區等公共區域門廳入口、過廳是賓客的第一感覺，對于燈光營造的環境，單調的燈光效果已經遠遠不能滿足高檔樓宇的照明需要。往往要求燈光能體現出高檔品味。眾所周知自然光之所以吸引人，主要是由于它在不斷地變化。對于這種大型建筑，我們越來越不能滿足于靜止的人工照明，而需要采用燈光控制設備使室內的光能隨著時間不斷的變化，以符合人們心理上的需求。在門廳配置智能調光控制器，使門廳

12、的燈光得到智能化的管理，恰到好處的將自然光與室內照明得到完美的結合。在門廳應用燈光智能化的管理，使一個閉塞的空間富有活力，層次分明。在節能的同時，增加舒適的感覺。門廳入口、過廳的場景可根據不同時間段對燈光的不同需要來設置，一般分為：早上、中午、下午、傍晚、深夜及凌晨等；也可設置一些較為特殊的場景用于特殊的場合，如歡迎模式、節日模式或者普通模式等。所有的場景模式都是通過調節一組回路的亮暗，使其搭配成多種不同的燈光效果。將上述的這些場景分別存儲在智能控制面板的各個按鍵中，當有需要時可以方便的通過按動其中一個按鈕調用所需的場景狀態。同時我們還在入口/過廳內設置時鐘管理器，通過設定時間來運行整個大堂甚

13、至于整個大樓的燈光控制系統。可以通過編程，將時間和場景結合起來，在指定時間到來的時候使周圍的光環境有一個不為人所查覺得的緩慢的變化，同時達到節能和統一管理的目的。電梯廳采取調光的控制方式，按時間段日間、傍晚、夜晚、深夜等模式自動運行，深夜模式可根據有無人乘坐電梯自動開啟燈具或關閉。 宴會廳宴會廳是舉辦宴會、大型會議、講座、報告等活動的重要的禮儀場所之一，更應重視照明的裝飾作用和制造氣氛情調的精神功能，以及照明產生的視覺環境的美學功能和心里效果，智能燈光控制系統能使大廳顯得高貴典雅，廳中各燈具可分別進行調光使大廳具有層次感，產生不同的格局，愈發顯得富麗堂皇，大放異彩。例如宴會尚未開始，當聽眾陸續

14、進場時，只有部分筒燈點亮；當賓客入場完畢，筒燈漸漸熄滅，燈槽中的隱光槽燈點亮，以示大家安靜；當宴會正式開始，調亮所有燈光，使廳內燈火輝煌；在宴會進行過程中，可通過調節各照明回路亮暗的不同組合，改變立體的燈光視覺效果，餐廳光線擬集中于桌面，強調正餐的色、香、味，哄托整個宴會氣氛；當宴會結束時，可漸漸調暗吊燈、槽燈，多功能廳內柔和的燈光表示歡送客人離開；客人全部離場，燈光切換到“清掃狀態”。工作人員通過可編程控制面板能像傻瓜機那樣只需按一個鍵即可調用所需的某一燈光場景。此外，還可將多功能廳的燈光控制系統和電動投影屏，電動窗簾相連,當需要播放投影時，多功能廳的燈能自動的緩慢的調暗；關掉投影儀，燈又會

15、自動的柔和的調亮到合適的效果。宴會廳的燈光在控制方面更應滿足多用途的需要“JOIN”功能簡述：通過邦奇系統特有的鏈接功能，可以根據宴會廳的使用需要靈活的實現各種分割和合并，而無需改變原有系統配置。例如當宴會廳使用移動隔板將房間分隔成兩個小廳時，只需把配置的“JOIN”面板上的開關打到“OFF”狀態，各廳間就可實現單獨控制；而當撤去移動隔板成為一個大空間時，只需把“JOIN”開關打到“JOIN”，面板就能實現聯動控制，使用極其方便。 會議室、匯報廳、多功能廳會議室、匯報廳、多功能廳是舉辦各種不同會議的重要場所，兼有一般會議、電話會議、專題報告、視聽講座等多種功能。采用智能照明控制系統通過對各照明

16、回路進行調光控制可預先精心設計多種燈光場景，提供調光控制，實現場景的淡如淡出，光線的漸明漸暗的變化。使得會議廳在不同的使用場合都能有與之相應的燈光效果，如：會前準備模式、少人會議模式、多人會議模式、演講、會議演示模式、會議休息模式、清掃模式等場景，建議根據現場需要通過控制面板或遙控器手動選擇，控制投影幕及電動窗簾的升降。在入口及講臺處安裝可編程/可預置控制面板，可預設置多種燈光場景，可以對燈光亮度調整，并且對預設置場景編程修改。可同時配置遙控器，調用任意場景以及電動窗簾的開啟與關閉，并可通過亮暗調節調至任意滿意的照度，使用者或工作人員在會議室任意位置都能夠通過遙控器實現整個區域的場景控制。可以

17、配合其它的多媒體系統（TV、AUDIO、AIR CONTROL等），實現單鍵操作，實現燈光與相應功能的組合環境場景控制。例如：會議室可設置如下場景：場景1，歡迎：整體燈光設置強調出入口的照明，整體照度設置為50%左右。場景2，討論：這一場景中，將演示區周圍（或舞臺）的燈光調至70%，展示部分的燈光全亮，將觀眾的注意力集中在這些區域和會議主持人身上。場景3，發言-左側代表席：左側代表席燈光全亮，其他所有燈光調至30%場景4，發言-右側代表席：右側代表席燈光全亮，其他所有燈光調至30%場景5，AV-左側聽講：展示區周圍燈光關閉，展示區照明調至25%，左側代表席燈光100%，其他所有燈光50%，保證

18、左側聽眾的視覺，主講者觀察。場景6，AV-右側聽講：展示區周圍燈光關閉，展示區照明調至25%，左側代表席燈光100%，其他所有燈光50%，保證右側聽眾的視覺，主講者觀察。場景7，放映、演示：展示區周圍燈光關閉，屏幕照明10%，演示臺和演講者照明重點照明（投射）安全照明全場15%。場景8，關閉：燈光延時1-20分關閉（由使用者設定）5系統主要設備技術參數5.1 模塊輸出繼電器開關模塊（DIN標準導軌式系列）體積小采用DIN標準導軌式結構的繼電器開關控制器，體積為高93mm寬210mm厚75mm，極易安裝在標準配電柜內。重量輕采用符合國際標準塑料組合材料為外殼，包裝后重量僅1.0kg。易安裝工程施

19、工人員極易將產品安裝在相關配電柜內，而不受太大空間限制。主要器件采用世界頂級德國Gruner專用照明自鎖型開關器，芯片為國際知名品牌motorala系統。停電切換的狀態下可保持繼電器開關狀態不變，同時，由于采用高性能的相關器件，周密的電路保護措施使該產品即使在最惡劣的環境下都具有極高的可靠性。電 源模塊自帶電源，并向控制網絡提供電源。模塊結構每個模塊具有獨立的芯片，可接收現場單獨控制，也可通過網絡與其它控制器，操作站進行通信，觸點壽命萬次。多種亮燈模式開關模塊可存放170個亮燈組合預置值。掉電保護存放在EEPROM存貯器中的所有控制燈具調光的數據不會因停電而丟失，停電恢復正常后調光器仍能恢復原

20、有工作狀態。延時啟動可編制不同組別延時亮燈，進行多回路順序延時啟動。避免在通常情況下的大電流沖擊。工作溫度正常工作溫度在攝氏40度，最高可達攝氏60度。旁路控制模式具有手動自動轉換開關，在自動控制發生故障情況下通過旁路開關可以把負載回路直接手動導通。在每個控制輸出回路都有負載工作指示燈。多功能接口模塊自帶一多功能干接點輸入口，可接受消防信號應急照明回路。電流監測可配合電流監測器，進行壞燈檢測。DDRC420FR4回路20A/路，數字式智能開關控制器DDRC820FR8回路20A/路，數字式智能開關控制器DDRC1220FR-GL12回路20A/路，數字式智能開關控制器5.2 制模塊調光驅動模塊

21、限壓作用可防止因外加主電源電壓的升高而損壞燈具，調光模塊能對輸入主電源的電壓值進行RMS（均方根）計算后進行控制，從而可限制高電壓的輸出。軟啟動燈具亮度的變化不是突變的，而是按漸增漸減方式調光。調光模塊控制燈具亮度采用軟啟動方式，即漸增漸減方式，這是通過微處理器去控制可控硅使它的輸出改變有一段漸變時間（Fade-time），這樣的調節方式能防止電壓突變對燈具的沖擊,同時使人的視覺十分自然地適應亮度的變化，沒有突然變化的感覺。漸變時間可以按需要設置在處理器中,最長可達20分鐘。電子噪音低抑制電磁干擾上升時間200us，調光通用標準認為，少于100us的上升時間會造成極大的電磁噪音，會干擾音像系統

22、等電子設備，這是不可接受的。所有Dynalite相控調光器上升時間均超過200us，電噪音降至極低。扼制高次諧波的干擾用可控硅進行調光是節能性的調光，原理是將電源的正弦波電壓進行相控切割，因而會產生一些高次諧波，為防止高次諧波對周圍其它電子設備的干擾，調光模塊采用了抑制高頻干擾的超高性能扼流線圈（符合國際抗干擾標準）。預置場景調光模塊中可存放96-170個調光場景預置值。掉電保護存放在EEPROM存貯器中的所有控制燈具調光的數據不會因停電而丟失，停電恢復正常后調光器仍能恢復原有工作狀態。高溫保護微處理器還檢測調光模塊內部的工作溫度。如果由于安裝環境條件惡劣，調光模塊的自然散熱被阻，造成調光模塊

23、機殼內溫度升高，當溫度超過允許額定值時，為防止器件損壞，微處理器會自動關閉可控硅的輸出關閉照明回路，待環境溫度降低到允許額定值以下時會自動接通保持原有亮度狀態。自然散熱控制模塊采用鋁制散熱器自然散熱，與風扇散熱有本質區別，大大提高了可靠性。多種控制調光模塊可以通過軟件設置把調光控制回路設為開關控制器的所有功能。控制方式模塊可以接收來自網絡的場景控制指令來執行對其發出的執行某一場景。擴展方式可以很簡單的在網絡中根據現場的實際需要增加或減少調光模塊。系統控制回路總數能無限擴展。旁路控制模式具有手動自動轉換開關，在自動控制發生故障情況下通過旁路開關可以把負載回路直接手動導通。在每個控制輸出回路都有負

24、載工作指示燈。模塊結構每個模塊具有獨立的芯片，可接收現場單獨控制，也可通過網絡與其它控制器，操作站進行通信。DLE1201回路20A/路，數字式智能調光控制器DLE120512回路5A/路，數字式智能調光控制器DLE121012回路10A/路，數字式智能調光控制器DLE120312回路3A/路，數字式智能調光控制器DLE4054回路5A/路，數字式智能調光控制器DLE4104回路10A/路，數字式智能調光控制器DLE2202回路20A/路，數字式智能調光控制器DLE1220GL12回路20A/路，數字式智能調光控制器5.3 控制面板控制面板可編程特性邦奇電子控制面板與任何同類產品相比最大的優勢在于可根據客戶要求，另行編制控制程序，以遠遠超出僅為調用燈光場景之用途。每鍵可同時控制回路數每一按鍵可同時控制網絡上的所有回路。控制面板工作電壓為安全電壓。功能多樣不僅可提供場景切換面板，區域鏈接（區域分割或歸并）和通過編程實現時序控制的面板等。而且控制面板還能對發送命令的訊號進行整形，大大降低了操作命令的誤碼率，可靠性極強。可以通過主控站或其它方式對任意可編程現場控制面板進行鎖定或解鎖使用。多種類型可提供美式120型、歐式86型及客戶定制不同種類的控制面板，同時
