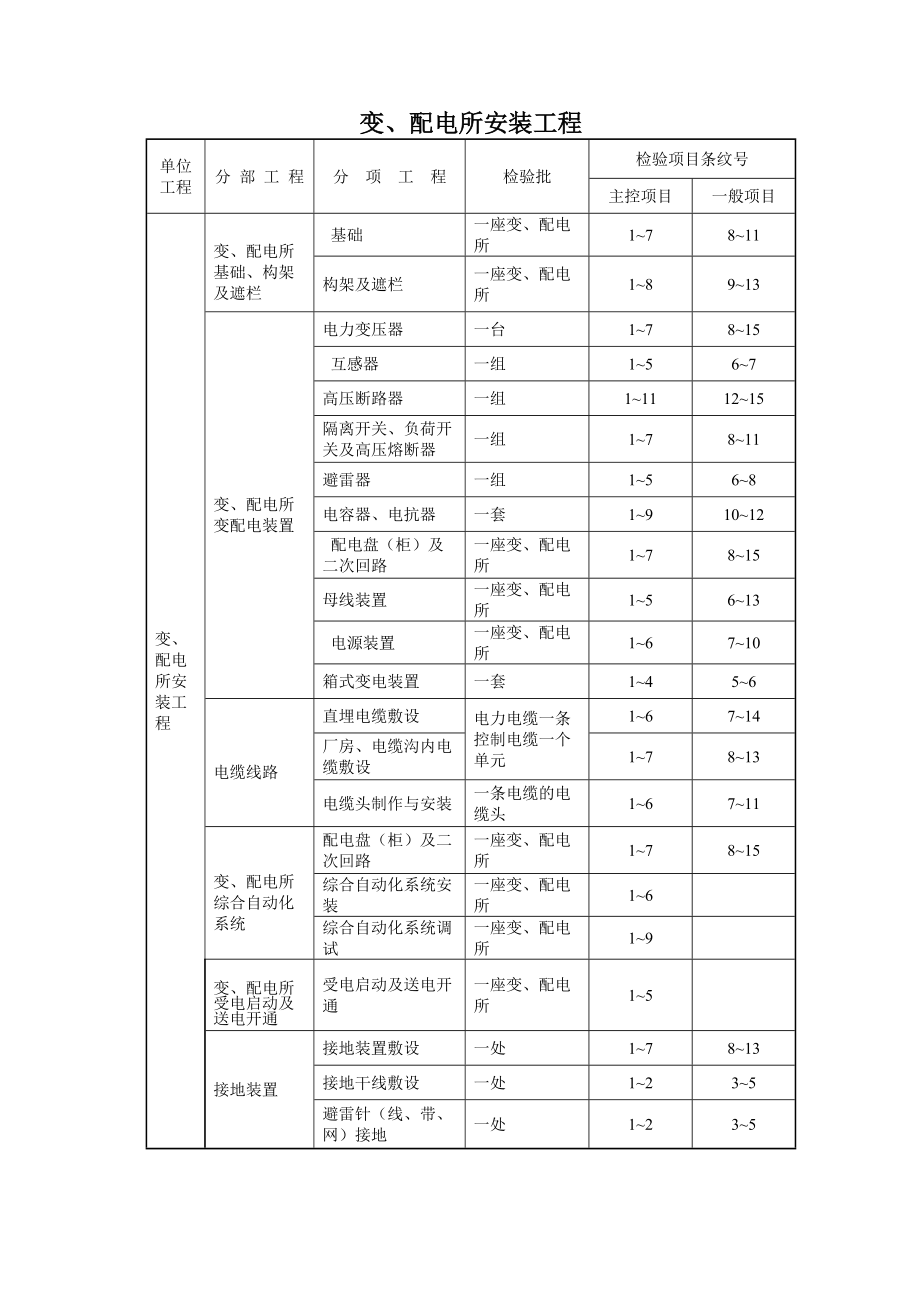

1、變、配電所安裝工程單位工程分 部 工 程分 項 工 程檢驗批檢驗項目條紋號主控項目一般項目變、配電所安裝工程變、配電所基礎、構架及遮欄 基礎一座變、配電所17811構架及遮欄一座變、配電所18913變、配電所變配電裝置電力變壓器一臺17815 互感器一組1567高壓斷路器一組1111215隔離開關、負荷開關及高壓熔斷器一組17811避雷器一組1568電容器、電抗器一套191012 配電盤（柜）及二次回路一座變、配電所17815母線裝置一座變、配電所15613 電源裝置一座變、配電所16710箱式變電裝置一套1456電纜線路直埋電纜敷設電力電纜一條控制電纜一個單元16714廠房、電纜溝內電纜敷設

2、17813電纜頭制作與安裝一條電纜的電纜頭16711變、配電所綜合自動化系統配電盤（柜）及二次回路一座變、配電所17815綜合自動化系統安裝一座變、配電所16綜合自動化系統調試一座變、配電所19變、配電所受電啟動及送電開通受電啟動及送電開通一座變、配電所15接地裝置接地裝置敷設一處17813接地干線敷設一處1235避雷針（線、帶、網）接地一處1235長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 單位工程名稱分部工程名稱分項工程名稱驗收部分施工單位項目負責人施工質量驗收 標準名稱及編號施工質量驗收標準的規定施工單位檢查評定記錄監理單位 驗收記錄主控項目1運達現場的水泥、砂、食

3、料、鋼筋、型鋼等原材料，按進場批次進行檢驗，起瓶中、規格、質量應符合有關規定。2基礎的地址條件滿足設計要求。3在混凝土施工前，根據設計規定的標號驚醒混凝土配合比試驗，并取得配合比試驗報告。4基礎澆注前的鋼筋配設應符合設計要求。5基礎混凝土強度等級符合設計要求。6基礎測設位置極其高程符合設計要求，并符合相關規定。7預埋螺栓的中心距允許偏差為2mm。一般項目1預埋螺栓的直徑應符合設計要求，埋設垂直，絲扣應完好。預埋螺栓及預留螺栓孔施工允許偏差符合規定。2盤、柜等基礎預埋型鋼的安裝允許偏差符合相關規定，起頂部宜高出抹平的地面10mm。3基礎的外形尺寸符合設計要求，偏差范圍在020mm間4基礎表面平整

4、、菱角完整，無跑漿、露筋等缺陷。5。6。7。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日 基礎 檢驗批質量驗收記錄 ZB1.1長 沙 地 鐵 工 程構架及遮欄 檢驗批質量驗收記錄單位工程名稱分部工程名稱分項工程名稱驗收部分施工單位項目負責人施工質量驗收 標準名稱及編號施工質量驗收標準的規定施工單位檢查評定記錄監理單位 驗收記錄主控項目1金屬結構件（橫梁、爬梯、地線架及設備托架、支架）應按進場批次進行檢查，其表面光潔，無裂紋、毛刺、砂眼、氣泡等缺陷，平直無變形，防腐層良好。金屬結構件及其附件規格、

5、型號符合設計要求。2遮攔到達現場應進行檢查，其表面應光滑、無毛刺、無變形、防腐層良好，規格、型號符合設計要求。3鋼筋混凝土電桿的連接方式應符合設計要求，采用鋼圈電焊連接時，焊接質量應符合下列要求：1 焊接的加強面高度和遮蓋度應符合表的規定。2 焊接表面應無波折、間斷、漏焊、未焊滿的陷槽及裂縫。3 基本金屬咬邊深度不應大于0.5mm，當鋼材厚度超過10mm時，不應大于1.0mm。4 焊完后整桿軸線最大彎曲不應超過電桿全長的24構架組立后應符合下列要求：1 電桿軸線最大彎曲不應超過桿長的2。預應力混凝土電桿應無縱向裂紋，橫向裂紋的寬度不應大于0.2mm，長度不應大于1/3周長。2 進線及終端構架在

6、架線后的傾斜不得大于10，并嚴禁向受力側傾斜。3 中間構架及設備支架與地面垂直，傾斜度不得大于3。5橫梁、爬梯、地線架及設備托（支）架接地位置應符合設計要求并安裝正確，按地可靠。6遮攔的安裝位置及接地迎符合設計要求，安全凈距離應符合附錄A的相關規定。一般項目1電桿組立后表面光潔平整，無露筋等現象。2橫梁、爬梯、地線架及設備托（支）架平直無變形，安裝牢固，緊固件齊全。3位于同一安裝中心線上的構架電桿偏移應小于20mm，同一組構架電桿的高低差應小于10mm。4遮攔安裝應垂直、牢固，高差不大于25mm；金屬表面的防腐層應完好。遮攔門必須設有向帶電側開啟的止檔，并應加鎖；設有防止誤入帶電間隔閉鎖裝置的

7、遮攔，其閉鎖應正確、可靠。5室外遮攔立柱的頂端應封堵。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日 單位工程名稱分部工程名稱分項工程名稱驗收部分施工單位項目負責人施工質量驗收 標準名稱及編號施工質量驗收標準的規定施工單位檢查評定記錄監理單位 驗收記錄主控項目1變壓器外觀應無銹蝕,環氧澆鑄體應無裂縫及破損,引線絕包扎應完好、固定牢固；各部件間絕緣應良好，鐵心無多點接地現象；變壓器的規格、型號符合設計規定。2變壓器的安裝位置、方向應符合設計要求，接地正確可靠，安全凈距應符合相應的規范要求。3調壓切換

8、裝置應動作正確，分接頭與動作指示器指示位置一致，切換裝置接觸部位應符合規定。4變壓器的電氣試驗項目應符合相關規定，且試驗合格一般項目1電力變壓器安裝后器身應完整，無銹蝕現象，銘牌齊全。2法蘭連接處平整清潔、密封良好；密封橡膠墊的壓縮量不超過其厚度的1/33高壓套管頂部密封結構正確；連接母線后，頂部結構無松動現象。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日所用變壓器 長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 單位工程名稱分部工程名稱分項工程名稱驗收部分施工單位項目負責人施

9、工質量驗收 標準名稱及編號施工質量驗收標準的規定施工單位檢查評定記錄監理單位 驗收記錄主控項目1互感器外觀完整，附件齊全，無銹蝕和機械損傷；油浸式互感器油位正常，密封應良好，無滲漏油現象。測量互感器一次繞組對二次繞組、一次繞組對外殼、二次繞組間的絕緣電阻，35KV互感器測量一次繞組連同套管的介質損耗角正切值，35KV固體絕緣互感器進行局部放電試驗；檢查互感器的變比、極性和接線組別；絕緣油的采樣檢測等；其規格、型號及質量符合設計要求和相關產品標準的規定。2互感器的安裝位置符合設計要求，安全凈距符合相關規定。3互感器的變比和極性方向符合設計要求，其備用二次讓民族、外殼可靠接地(電流互感器備用二次繞

10、組應經短路后接地)，分級絕緣的電壓互感器，其一次繞組的接地引出端子應可靠接地。4互感器及其支架的接地應可靠，接地線與設備連接的位置符合技術規定。5互感器的電氣試驗項目符合相關規定，切試驗合格。一般項目1互感器應安裝牢固，幾座水平，銘牌齊全，相色標志正確，其支架無銹蝕現象。2互感器的母線引下線連接正確，弛度一致，標準統一連接可靠；并列安裝的互感器，排列整齊，相間距離應符合規定。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日 互感器 檢驗批質量驗收記錄檢驗 ZB1.3長 沙 地 鐵 工 程承包單位：

11、合同號： 監理單位： 編 號： 高壓斷路器 檢驗批質量驗收記錄 ZB1.6子單位工程名稱分部工程名稱分項工程名稱高壓斷路器驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003主 控 項 目項目施工質量驗收標準的規定施工單位檢查評定記錄監理單位驗收記錄1所有部件應齊全，無銹蝕和機械損傷。充油或充氣部件應無滲漏，其油位或氣壓應符合產品技術規定。絕緣部件不變形、受潮。瓷件或玻璃體表面光滑，無裂紋和缺損，瓷、鐵件間粘合牢固。高壓斷路器的規格、型號符合設計要求，質量符合相關產品標準的規定。2安裝位置應符合設計要求，安裝牢固，相間距離應符合產品的技術

12、規定，安全凈距符合有關規定.3操動機構的接地裝置符合設計要求，接地可靠，相色標志正確。4充油或充氣的斷路器，其油位或氣體壓力符合產品的技術規定，滲漏現象。5斷路器導電桿的行程、超行程，相間或同相各斷口間接觸的同期性，導電回路的接觸電阻值，以及其它各項動作參數均符合產品的技術規定。6斷路器及其傳動裝置的所有連接部位連接可靠，防松螺母擰緊、鎖片鎖牢，開口銷撇開。裝有壓油活塞的斷路器，活塞尾部的螺釘應擰緊。7斷路器處于分閘或合閘位置時，各相或各柱傳動桿拐臂與分、合閘止釘間的間隙應符合產品的技術規定。8油斷路器注油24h后，斷路器的所有密封連接部位均無滲油現象，絕緣油的質量及耐壓強度試驗應符合產品技術

13、規定。9六氟化硫斷路器內充入的六氟化硫氣體應符合產品的技術規定，壓力傳感器動作應準確可靠。10斷路器傳動試驗正常，輔助開關、電氣和機械閉鎖裝置動作準確可靠，所有傳動部位無卡阻現象。11高壓斷路器的電氣試驗項目應符合有關規定一 般 項 目1真空斷路器的真空滅弧元件應無損傷，玻璃殼結構的滅弧元件的外殼應完整無氣泡，內部金屬配件應無氧化變色或脫落現象。2分、合閘鐵心的動作靈活可靠，無卡阻現象。分閘制動板應可靠扣入，脫扣鎖鉤與底板軸間的間隙應符合產品的技術規定。長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 高壓斷路器 檢驗批質量驗收記錄 ZB1.6續 子單位工程名稱分部工程名稱分項

14、工程名稱高壓斷路器驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003主 控 項 目項目施工質量驗收標準的規定施工單位檢查評定記錄監理單位驗收記錄7斷路器處于分閘或合閘位置時，各相或各柱傳動桿拐臂與分、合閘止釘間的間隙應符合產品的技術規定。8油斷路器注油24h后，斷路器的所有密封連接部位均無滲油現象，絕緣油的質量及耐壓強度試驗應符合產品技術規定。9六氟化硫斷路器內充入的六氟化硫氣體應符合產品的技術規定，壓力傳感器動作應準確可靠。10斷路器傳動試驗正常，輔助開關、電氣和機械閉鎖裝置動作準確可靠，所有傳動部位無卡阻現象。11高壓斷路器的電氣試

15、驗項目應符合有關規定一 般 項 目3液壓油的標號及油位符合產品的技術規定，在額定油壓下，液壓管路的所有連接部位無滲油現象。機構在慢分、慢合時，工作缸活塞桿的運動應無卡阻和跳動現象，其行程符合產品的技術規定。防失壓慢分裝置動作應可靠、關閉嚴密，其聯動閉鎖壓力值應符合產品的技術規定。4合閘彈簧儲能完畢及機構合閘完畢，機構輔助開關應能隨即切斷或接通電動機電源。分、合閘閉鎖裝置動作應靈活，復位準確，扣合可靠。機構緩沖器的行程應符合產品的技術規定。施工單位檢查評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位驗收結論監理工程師 年 月 日呼東動車運用所牽引

16、供電工程施工單位： 驗收單位： 高壓隔離開關和熔斷器 質量驗收記錄驗收日期 安裝位置設備名稱運行編號設備生產廠家操作機構手動 電動施工質量驗收 標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003施工質量驗收標準的規定檢查評定記錄檢查評定結果主控項目1隔離開關轉動裝置、高壓熔斷器的規格、型號、質量符合設計要求和相關產品的技術規定。2隔離開關及高壓熔斷器的安裝位置及接地裝置的安裝符合設計要求。3隔離開關及高壓熔斷器安裝的安全凈距應符合設計要求。4隔離開關機器傳動裝置應動作靈活、牢靠可靠；觸頭接觸緊密，線接觸觸頭，塞尺塞入深度不應大于4mm，寬度為60mm級以上的面接觸觸頭，塞尺塞入深

17、度不應大于6mm。5隔離開關分閘時觸頭打開的距離或角度、合閘時相間的不同期值符合設計要求和產品的技術規定，位置指示器與開關的實際位置相符。6高壓熔斷器或熔絲的規格符合設計規定，熔絲的連接固定應符合產品的技術規定。高壓熔斷器的固定應牢固，相間距離符合規定。7隔離開關及高壓熔斷器的電氣實驗項目符合相關規定，且試驗合格。一般項目1隔離開關、高壓熔斷器的瓷件無破損或裂紋，瓷、鐵粘合牢固，連接可靠。2隔離開關的相間距離誤差不大于10mm，相間連桿應處于同一水平線。3隔離開關的軸承、拐臂、延長軸等傳動部件安裝位置正確，牢固；分、合閘止釘與拐臂的距離符合產品的技術規定，閉鎖裝置動作靈活、準確可靠。4帶鉗口的

18、高壓熔斷器，熔斷器應緊密的插入鉗口內，不得有松動現象。跌落式熔斷器的熔管軸線與鉛垂線的夾角為15-30。跌落時不應碰及其他物體。其它項目綜合評定結果：施工單位簽字： 年 月 日驗收單位簽字 ： 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 單位工程名稱分部工程名稱分項工程名稱驗收部分施工單位項目負責人施工質量驗收 標準名稱及編號施工質量驗收標準的規定施工單位檢查評定記錄監理單位 驗收記錄主控項目1表面無裂紋、破碎，瓷套與鐵法蘭間的粘合牢固；此吹罰死避雷器的防爆片無損壞和裂紋；絕緣良好。規格、型號、質量符合設計要求和相關產品技術規定。2安裝位置符合設計要求，安全年凈

19、距符合相關規定。3接地方式符合設計要求，防雷工作接地與保護接地必須與主接地裝置可靠連接。4避雷器本體安裝應垂直，固定牢靠、可靠。5避雷器電氣實驗項目符合相關規定，且試驗合格。一般項目1防腐涂層完好，無銹蝕現象，瓷件無破損及裂紋，瓷件粘合牢固。2母線引下線與避雷器的連接應牢固可靠，其對設備無處加應力。3放電計數器應密封良好、動作可靠，放電回路完整，其安裝位置符合設計規定。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日 避雷器 檢驗批質量驗收記錄 ZB1.4長 沙 地 鐵 工 程承包單位： 合同號：

20、監理單位： 編 號： 電容器、電抗器 檢驗批質量驗收記錄表單位工程名稱分部工程名稱分項工程名稱驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003施 工 質 量 驗 收 標 準 的 規 定施工單位檢查評定記錄監理單位驗收記錄主 控 項 目1電容器、電抗器的規格、型號、質量電容器、電抗器到達現場應進行檢查，外殼應無變形或銹蝕，防護層完好，瓷套管應無裂紋、破損，引出芯棒應無彎曲，絲扣應完好，所有接縫不應有裂縫或滲油。外觀應完整，附件應齊全。規格、型號、質量應符合設計要求和相關產品標準的規定。2安裝位置、安全凈距電容器、電抗器的安裝位置應符合設

21、計要求，安全凈距應符合有關規定3接地方式電容器、電抗器的接地方式應符合設計要求，接地良好。4本體安裝、螺栓緊固力距空心電抗器的安裝應垂直、牢固，各支柱絕緣子的受力均勻，電抗器與絕緣子間連接螺栓的緊固力矩應符合產品的技術規定。5磁性材料固定、接地線 成組安裝的電容器，其銘牌應面向通道一側，并有順序編號。電容器母線及分支線相色正確。6電容器組接線、布置、容量 電容器組的接線、布置、容量應符合設計規定。電容器組的容量匹配除設計有規定外，同一組電容器與各放電線圈（電壓互感器）并聯的電容量的差值不應大于5%。7電容器組的保護回路和放電回路、切換裝置電容器組的保護回路及放電回路應完整，連接可靠，裝有電容量

22、自動調節的切換裝置動作應可靠。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 電容器、電抗器檢驗批質量驗收記錄表 續表1單位工程名稱分部工程名稱分項工程名稱驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003施 工 質 量 驗 收 標 準 的 規 定施工單位檢查評定記錄監理單位驗收記錄主控項目8電容器外殼接地或接固定電位不與地絕緣的電容器外殼及其支架，均應接地；凡與地絕緣的電容器

23、外殼，均應接到固定電位上。9電氣試驗電容器、電抗器的電氣試驗應符合相關規定一 般 項 目1電抗器線圈、絕緣子電抗器線圈的絕緣綁扎應無破損及裂紋，本體無變形現象；絕緣子應無破損，瓷、鐵粘合牢固。2電容器組排列、熔斷器及連接線、電容器外殼及凈空距離電容器組排列整齊，引線布置方式統一，其支架無銹蝕現象；電容器外殼應無變形、銹蝕或滲油現象。安裝在電容器端子上的熔斷器及連接線應符合設計要求。電容器外殼之間的凈空距離應符合產品的技術規定。3電容器組的銘牌、相色成組安裝的電容器，其銘牌應面向通道一側，并有順序編號。電容器母線及分支線相色正確。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人

24、 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 配電柜及二次回路檢驗批質量驗收記錄 ZB1.12單位工程名稱分部工程名稱分項工程名稱驗收部分施工單位項目負責人施工質量驗收 標準名稱及編號施工質量驗收標準的規定施工單位檢查評定記錄監理單位 驗收記錄主控項目1各類配電柜、控制臺、端子箱等設備無銹蝕或機械損傷，規格、型號符合設計要求。2各類配電盤、控制臺、端子箱等設備的安裝位置、安全凈距符合設計要求。3各類配電盤、控制臺、端子箱等設備的接地方式符合設計要求，本體接地可靠。4盤、柜及設備上安裝的元、器件符合

25、設計要求，動作可靠，固定牢靠；所有電器的功能標簽齊全，規格一致。二次回路接線正確，連接可靠。5高壓成套柜內各種閉鎖裝置動作應準確可靠。一般項目1手車式開關柜的車式設備，推拉輕便靈活，無卡阻、碰撞現象，同類型不同規格的手車式應能互換，安全隔板應能隨車體進出而自動開閉，切動作靈活、可靠。2抽屜式配電柜的抽屜推拉輕便靈活無卡阻、碰撞現象，同類型的不同規格的抽屜應能互換；抽屜的機械、電氣聯鎖裝置應動作正確、可靠。3用于靜態保護回路及采用計算機進行數據傳輸?shù)淖詣踊到y(tǒng)中的電纜，起屏蔽措施應符合相應設備的有關規定。4采用線槽或線把布線的二次回路接線應老固定牢靠，排列整齊；回路編號字跡正確、清晰，印制牢固、

26、不易脫色。5盤、柜安裝的允許偏差應符合規定。長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 配電柜及二次回路檢驗批質量驗收記錄 ZB1.12續6計量回路的表計在計量合格有效期內。7配電盤內的低壓電器、二次回路的電氣試驗項目符合相關規定，切試驗合格。一 般 項 目6引入盤、柜內的電纜應排列整齊、固定牢固、編號清晰、避免交叉；盤、柜內和電纜溝內的導線不應有接頭，每個接線端子的一側接線不得超過2根；回路編號字跡正確、清晰，印制牢固、不易脫色。強、弱電回路的電纜應分別成束分開排列；鎧裝電纜鋼帶切斷處的端部應扎緊后接電；電纜屏蔽層應按設計要求的接地方式接地。7二次回路的電氣間隙和爬電距

27、離符合設計要求。8盤柜表面涂層應完整，盤面清潔。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 母線裝置 檢驗批質量驗收記錄 ZB1.8子單位工程名稱分部工程名稱分項工程名稱母線裝置驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003主 控 項 目項目施工質量驗收標準的規定施工單位檢查評定記錄監理單位驗收記錄1硬母線表面光潔平整，不應有裂紋、折皺、變形或損傷；軟母線不應有扭結、松

28、股或嚴重腐蝕等缺陷。安裝母線采用的金具及金屬構件的規格應與母線相配套，無裂紋、傷痕、砂眼等缺陷，防腐層完好，無銹蝕現象；轉動部分靈活，絲扣完好。母線裝置的規格、型號、質量應符合設計要求和相關產品技術標準的規定。2母線的安裝位置應符合設計要求，且連接正確，接觸可靠。軟母線弛度一致；硬母線安裝平直，接觸面平整，固定裝置無棱角和毛刺，涂漆均勻。3硬母線、軟母線相間及對地的安全凈距，以及其它母線裝置的安全凈距均應符合設計的規定。4母線的相序及相色標志應正確，各類母線金屬支架和托架接地應良好、可靠。5懸式絕緣子、支柱絕緣子及穿墻套管的電氣試驗項目應符合相關規定，且試驗合格施工單位檢查評定結果專職質量檢查

29、員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位驗收結論監理工程師 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 母線裝置 檢驗批質量驗收記錄 ZB1.8續1子單位工程名稱分部工程名稱分項工程名稱母線裝置驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003一 般 項 目項目施工質量驗收標準的規定施工單位檢查評定記錄監理單位驗收記錄1懸式絕緣子串與球頭掛環、碗頭掛板及鎖緊銷的規格互相匹配。母線與各類金具的規格互相匹配。母線安裝弛度符合設計要求。2硬母線與支柱絕緣子均處于同一水平或垂

30、直安裝中心線上，且固定牢靠。3室外、高溫且潮濕或?qū)δ妇€有腐蝕性氣體的室內，應作搪錫處理。鋼與鋼連接應作搪錫或鍍鋅處理，不得直接連接。銅與鋁在干燥的室內連接，銅導體應搪錫；室外或空氣相對濕度接近100%的室內，應采用銅鋁過渡板，且銅端應作搪錫處理。鋼與銅或鋁連接，鋼搭接面應作搪錫處理。4矩形母線搭接連接時，鉆孔應垂直，螺孔間中心距離的允許偏差應為0.5 mm。搭接長度、鉆孔位置及螺栓規格應符合規定 5交流母線的固定金具或其他支持金具不應形成閉合磁路。當母線平置時，母線支持夾板的上部壓板應與母線保持11.5 mm間隙；當母線立置時，上部壓板應與母線保持1.52 mm的間隙。母線在支柱絕緣子上的固定

31、死點，每一段應設置一個，并宜位于全長或母線伸縮節兩側的中點。長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 母線裝置 檢驗批質量驗收記錄 ZB1.8續2一 般 項 目6矩形母線加工后的彎曲半徑應符合規定，彎曲處不得有裂紋及顯著的折皺。7安裝穿墻套管的鋼板或混凝土板應保持垂直或水平，其孔徑應比套管的嵌入部分大5 mm以上，混凝土安裝板的最大厚度不得超過50 mm。額定電流在1500 A及以上的穿墻套管直接固定在鋼板上時，套管周圍不應形成閉合磁路。穿墻套管垂直安裝時，法蘭應向上；水平安裝時，法蘭應在外。安裝在同一平面或垂直面上的穿墻套管，其頂面應在同一平面上。套管接地端子應可靠接

32、地。8插接母線槽的安裝位置應符合設計要求，與之配套的插接開關箱或插接頭箱應符合產品的技術規定。母線槽的安裝應牢固，其水平或垂直設備的支架及托架均應設置調整螺栓，并確保母線槽處于水平或垂直狀態。插接母線槽的對插連接應符合產品的技術規定，安裝后的母線槽其相間及與外殼之間的絕緣電阻均不應小于20 M。安裝后的母線槽其終端應有終端蓋封閉，各段母線槽的外殼應可靠接地。施工單位檢查評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日 監理單位驗收結論監理工程師 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 電源裝置 檢驗批質量驗收記錄 G

33、D1.7單位工程名稱分部工程名稱分項工程名稱驗收部分施工單位項目負責人施工質量驗收 標準名稱及編號施工質量驗收標準的規定施工單位檢查評定記錄監理單位 驗收記錄主控項目1蓄電池到達現場應進行檢查。蓄電池的規格、型號符合設計要求。2所用兩路交流電源的自動投切功能及輸出電壓的技術指標應符合設計要求。3直流系統的交流電源輸入應滿足設計規定，充電裝置在各種狀態下的充電功能應符合設計要求。4自動控制功能充電裝置的各項技術指標應符合設計要求和產品的技術規定。5蓄電池組的連接應正確可靠、排列整齊，外殼清潔、干燥。6初充電及放電容量或率校驗應符合產品的技術規定。一般項目1所用電源裝置的各回路切換功能正常，燈光信

34、號顯示正確。2蓄電池連接條及抽頭的連接部分應涂敷電力復合脂。3首次放電終了時，低于電池組單體電池平均值的2%的電池數量不得超過該組數量的5%。4蓄電池組外殼對地的絕緣電阻不應小0.5M。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 箱式變電裝置檢驗批質量驗收記錄表 單位工程名稱分部工程名稱分項工程名稱驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003施 工 質 量 驗 收 標

35、 準 的 規 定施工單位檢查評定記錄監理單位驗收記錄主 控 項 目1箱式變電裝置規格、型號、質量箱式變電裝置到達現場應進行檢查，所有附件應齊全，設備完好，無銹蝕或機械損傷。箱式變電裝置所采用設備的規格、型號、質量應符合設計要求和相關產品標準的規定。2箱式變電裝置安裝質量箱式變電裝置的安裝位置應正確，周圍排水通暢；用地腳螺栓固定的螺帽齊全，緊固；自由安放時，應墊平放正；防潮防污功能應符合設計要求。3箱體接地、接零及標識金屬箱式變電裝置的箱體應接地（PE）或接零（PEN）可靠，且有標識。4電氣試驗（1）由高壓成套開關柜、低壓成套開關柜和變壓器三個獨立單元組合成的箱式變電所高壓電氣部分，試驗必須合格

36、。（2）高壓開關、熔斷器等與變壓器組合在同一密閉油箱內的箱式變電所，試驗應按產品提供的技術文件要求執行。（3）低壓成套配電柜試驗必須合格。一 般 項 目1內外涂層、門鎖、通風口及進風口質量箱式變電裝置內外涂層完整、無損傷，門鎖作用良好，防小動物設施完善，有通風口的風口防護網完好，各種電纜進出線口封閉完好。2高低壓柜內部接線、回路標記高低壓柜內部接線完整，低壓側每個輸出回路標記清晰，回路名稱準確。施工單位檢查 評定結果專職質量檢查員 年 月 日分項工程技術負責人 年 月 日分項工程負責人 年 月 日監理單位 驗收結論監理工程師 年 月 日長 沙 地 鐵 工 程承包單位： 合同號： 監理單位： 編 號： 直埋電纜敷設 檢驗批質量驗收記錄 ZB1.7子單位工程名稱分部工程名稱分項工程名稱直埋電纜敷設驗收部位施 工 單 位項目負責人施工質量驗收標準名稱及編號鐵路電力工程施工質量驗收標準TB104202003 主 控 項 目項目施工質量驗收標準的規定施工單位檢查評定記錄監理單位驗收記錄1電纜按進場批次進行檢查，電纜外表應無絞擰、鎧裝壓扁
