1、發動機葉片高周疲勞失效分析090605鮑海濱摘要：為了降低航空發動機葉片的高循環疲勞失效。分析了導致髙循環疲勞失效的原因、 失效準則，以及一種研究材料多軸高周疲勞的新途徑。關鍵詞：航空發動機葉片高循環疲勞失效1引言航空發動機結構完整性和可靠性設計，對滿足現代髙性能航空發動機高推重比（髙功 質比）、髙適用性、髙可靠性、耐久性和低成本的要求起著至關重要的作用。采用先進的 氣動設計和先進結構、新材料、新工藝是現代髙性能航空發動機最重要的特征，而無論是 先進的氣動設訃，還是先進的結構、材料和工藝，都必須建立在結構完整性和可靠性的基 礎上。航空發動機結構完整性和可靠性方而的不足嚴重地制約著在研發動機的研

2、制目標和周 期。在中國航空發動機研制過程中，科研人員最深刻的體會是，相對而言實現發動機性能指 標的周期要短一些，也有一些有效的辦法，而大量的結構完整性和可靠性問題特別是葉片斷 裂故障卻顯著地影響著發動機的質量和設訃定型的周期。導致葉片斷裂失效的原因是多方而的"V,根據不同的參考標準和參量，疲勞斷裂二級 失效模式如圖1所示據統計，在燃?xì)鉁u輪發動機中，由髙循環疲勞引發的事故約占總事故的25%。因此，最 大限度地降低航空發動機葉片髙循環疲勞失效是最現實、亟待解決的任務。根據頻率高頻疲勞斷裂低頻疲勞斷裂疲 勞 斷 裂 失 效根據應力大小_高周廉?dāng)嗔袸低周疲勞斷裂_ tM r應力疲勞斷裂4艮據

3、損傷控制參里t應變疲勞斷裂機械疲勞斷裂一根據溜蝕介丿貞'腐蝕疲勞斷裂r 低溫疲勞斷裂木艮據溫度一室溫疲勞斷裂I高溫疲勞斷裂機械疲勞斷裂根據應力來源I.熱疲勞斷裂廠剪切型疲勞斷裂 根據宏觀裂紋走向一I正斷型疲勞斷裂拉一壓疲勞斷裂 彎曲疲勞斷裂 扭轉疲勞斷裂 接觸疲勞斷裂-穿晶型疲勞斷裂-根據微觀裂紋走向I沿晶型疲勞斷裂晶格型 I非晶格型圖1疲勞二級失效模式分類2高周疲勞失效的影響因素2.1需義應力的影響很早的時候就確認拿義應力會引起失效。125年前WohlerE，:發現隨著劣義拉應力的增加 引起失效的交變應力幅將隨之減少。后來Gerber提出拋物線關系理論，即應力幅與名義 應力間存在著拋

4、物線關系，相應于零幅值交變應力的名義應力極限等于材料的拉伸極限。 Goodmen用對稱交變應力和劃義應力的線性關系代替拋物線關系增加了設汁的安全裕度。事 實上，設汁中很多有疲勞極限低于此直線值，Goodmen曲線實為一種保守設計。血Iler用循 環應力代替但相對屈服應力對這一理論作了另一種解釋。令人驚訝的是，這些理論中的關系式?jīng)]有一條被試驗驗證。而我們卻已把這些理論廣泛 用于工程實際，因此使用諸如Goodmen這些保守理論并非有什么不合理。還有一種情況我們 引起注意，即壓應力并不減少改變許用的交變載荷。事實上，平均壓應力常會增加疲勞強度, 所以對于設計汁算，疲勞強度考慮成與零平均應力的疲勞強度

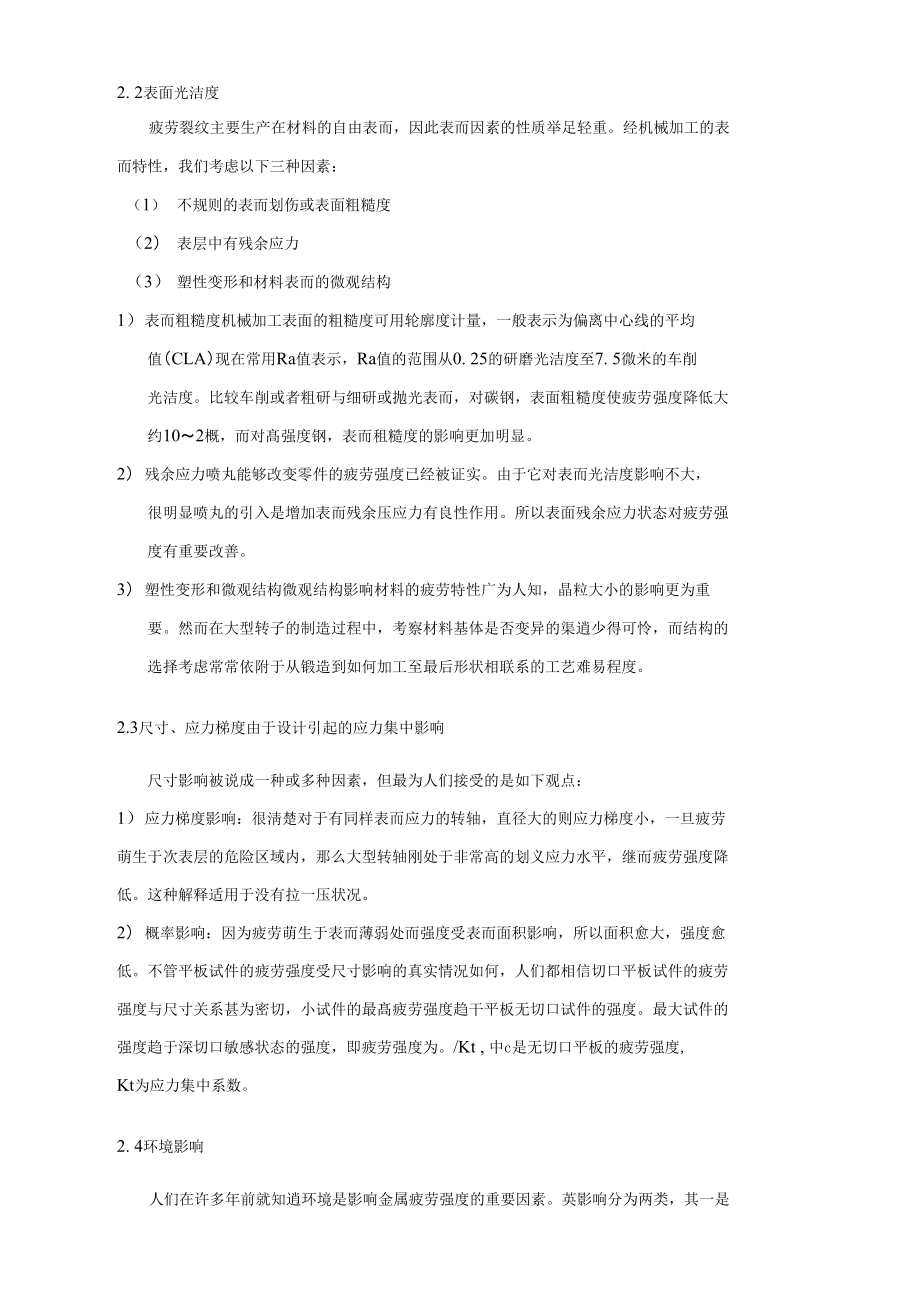

5、相一致。2. 2表面光潔度疲勞裂紋主要生產在材料的自由表而，因此表而因素的性質舉足輕重。經機械加工的表 而特性，我們考慮以下三種因素：（1）不規則的表而劃傷或表面粗糙度（2）表層中有殘余應力（3）塑性變形和材料表而的微觀結構1）表而粗糙度機械加工表面的粗糙度可用輪廓度計量，一般表示為偏離中心線的平均 值（CLA）現在常用Ra值表示，Ra值的范圍從0. 25的研磨光潔度至7. 5微米的車削 光潔度。比較車削或者粗研與細研或拋光表而，對碳鋼，表面粗糙度使疲勞強度降低大 約102概，而對髙強度鋼，表而租糙度的影響更加明顯。2）殘余應力噴丸能夠改變零件的疲勞強度已經被證實。由于它對表而光潔度影響不大，

6、 很明顯噴丸的引入是增加表而殘余壓應力有良性作用。所以表面殘余應力狀態對疲勞強 度有重要改善。3）塑性變形和微觀結構微觀結構影響材料的疲勞特性廣為人知，晶粒大小的影響更為重 要。然而在大型轉子的制造過程中，考察材料基體是否變異的渠逍少得可憐，而結構的 選擇考慮常常依附于從鍛造到如何加工至最后形狀相聯系的工藝難易程度。2.3尺寸、應力梯度由于設計引起的應力集中影響尺寸影響被說成一種或多種因素，但最為人們接受的是如下觀點：1）應力梯度影響：很淸楚對于有同樣表而應力的轉軸，直徑大的則應力梯度小，一旦疲勞 萌生于次表層的危險區域內，那么大型轉軸剛處于非常高的劃義應力水平，繼而疲勞強度降 低。這種解釋適

7、用于沒有拉一壓狀況。2）概率影響：因?yàn)槠诿壬诒矶∪跆幎鴱?qiáng)度受表而面積影響，所以面積愈大，強度愈 低。不管平板試件的疲勞強度受尺寸影響的真實情況如何，人們都相信切口平板試件的疲勞 強度與尺寸關系甚為密切，小試件的最髙疲勞強度趨干平板無切口試件的強度。最大試件的 強度趨于深切口敏感狀態的強度，即疲勞強度為。/Kt , 中c是無切口平板的疲勞強度, Kt為應力集中系數。2. 4環境影響人們在許多年前就知逍環境是影響金屬疲勞強度的重要因素。英影響分為兩類，其一是 疲勞強度的變化不受材料表而嚴重的腐蝕影響；其二是強度變化由腐蝕或蝕點引起。第二類情況很難用實驗左量分析，因?yàn)楦g貫穿于試件壽命的始終，

8、也即許多年，而一般疲勞試驗幾個小時就完成了。另外，腐蝕疲勞的特性與空氣中的試驗不一樣.它的SN曲線常常是趨于連續向下，甚至在10'個循環下也是如此，即沒有疲勞極限。2. 5微動影響眾所周知，微動使得材料的疲勞強度急劇下降，例如用En 26鋼(0.43C, 2. 56 Ni,0. 62 Cr , 0. 54 Mo ),熱處理至強度極限為1043MPa ,發現苴微動疲勞強度降至±32【Pa, 即僅為拉伸極限的3.1 % ,或者說無微動棒的疲勞強度的1/17 o比較公允的事實是相對 滑移幅在8-14X10"3亳米的范用內時，疲勞強度下降最低。3高周疲勞失效準則1) Gou

9、gh準則的Lee修正式亠RJb)ASa!t)A貝中A二2 (1+BsinU), Ra, Sa分別為分別為彎曲正應力幅和扭轉應力幅，b是指左壽 命N下的彎曲疲勞極限，t是指定壽命N下的剪切疲勞極限，U為非比例加載時彎曲和扭轉 的相位差，B為材料常數。該準則在比例加載與非比例加載下均適用，比例加載條件下，Lee 修正式即Gough準則。2) Crossland 準則其中K = 3g/九一1/V?),K=g，丿2“為應力偏量第二不變的幅值，R葉,R-分 別為第一應力不變疑的幅值和均值，心，Zm分別為材料在對稱扭轉和彎曲時的疲勞強度。該準則適用于兀/2|的金屬材料。3) Mcdiarmid 準則；式中

10、心叭為臨界而上的剪切應力幅和最大正應力，匚分別為出現拉伸(剪切) 破壞時的剪切疲勞強度為材料在拉伸時的疲勞強度。通過對EN24T鋼的管狀試件進行彎 扭實驗表明，該準則在比例和非比例兩種情況下都適用。4) Papadopoulos 準則C = t2p /?a，：分別為彎曲正應力幅和扭轉應力幅，分別為第一應力不變量的幅值和均值，t2l,紜分別為材料在對稱扭 轉和彎曲的疲勞強度。該準則適用于/©的金屬材料。5) Susmel準則式中S；為最大剪應力平而上的剪切應力幅，心小狄為臨界而上的最大正應力，S"為扭 轉疲勞極限凡廠為拉伸疲勞極限。該準則在比例加載與非比例加載下均適用。6)

11、Liu準則他ffilHI其中k = 9/43-(r2I/f21)2, Rx , S I分別為臨界面上的正應力幅、剪應力幅、靜水應力幅。t21, 分別為材料在對稱扭轉和彎曲的疲勞強度。該準則適用于/©的金屬材料。4研究高周疲勞的方法目前，確左葉片的疲勞壽命，從應力疲勞的角度講，主要借助于應力一壽命的幕函數關系或指數函數關系，從應變疲勞的角度講，主要通過反映應變一壽命的Manson-coffin公式。利用這些應力一壽命或應變一壽命關系，首先要確定葉片上的最大振動應力或最大振動應變叫通常采用粘貼在葉片上的電阻應變片來確定葉片上的最大振動應力或最大振動應變。測量過程中，要求貼片位于葉片最大振

12、動應力部位，要做到這一點，事實上是十分困難的，因?yàn)椋~片振動時最大應力部位與所岀現的葉片振型有關，與葉片所受的其它負荷引起的應力有關，同時旋轉下的葉片合成應力，使得最大應力區有所改變，所以，測量結果很難準確地反映最大振動應力或最大振動應變。如欲提髙測試精度，只好在最大應力區多貼 幾片，逐點測量，觀測苴中最大值，顯然這樣做工作量太大。另外，葉片振動過程中，英上 應力一應變處于彈性、三軸狀態，在這種情況下，前述應力一壽命或應變一壽命關系的適用 性及精確性值得懷疑，為解決這些困難，提岀了af值(葉尖振幅與葉片固有振動頻率乘積)的概念,af值能夠反映葉片上的最大應力和 最大應變，它的提出，一方而，解決

13、了在葉片上尋找最大應力部位的困難，另一方而，測量 低階振動與高階振動一樣，都不需要尋求最大振動應力部位。既然af值反映了葉片上的最大振動應力和最大振動應變，它也一立與葉片疲勞壽命存 在關系。經過研究得到：1 )航空發動機壓氣機葉片振動狀態下，af值與葉片疲勞壽命N的關系為凹N=e b英中：b、c、d是由試驗確左的常數，它們不僅與葉片材料有關，而且還與葉片形狀有 關。與傳統的應力疲勞的數學模型相比，af值與葉片疲勞壽命N的關系既不是幕函數，也 不是簡單的指數函數。2 ) a f值與葉片疲勞壽命N的關系提供了確定葉片振動疲勞壽命的可能。3 ) a f值與葉片疲勞壽命N的關系提供了研究材料多軸髙周疲

14、勞行為的新途徑。5結束語隨著工業技術的發展，很多可能產生疲勞破壞的發動機葉片的設汁壽命越來越高,因此, 金屬髙周疲勞甚至超高范用疲勞成為一個值得關注的課題。雖然在過去幾十年已經展開了一 些研究，但是所得到的結果和建立的理論還不能滿足疲勞設汁的需要。6參考文獻1 Wang WeiHua» Wang R J, Li F Y, eta 1 Elastic constants and their pressure dependence of Zr：iTiuCu1:. oNisBe-sClbulk metallic glass Applied Physics Letters, 1999, 74

15、(13) :1803" 1805。2 Inoue A Slowly - Cooled bulk amorphous alloys Mater Sci Forum1995, 179181: 69r 700o3 Peker A, Johnson W L A highly processable metallic glass Zru.：Tii5. sCu-5 Niio.cBe：.o Appl. Phys. Lett, 1993, 63(17) : 2342 2344。4 Introduction to engine failure analysis CUSTOMER TRAINING CE

16、NTER 2002.8©5 Lee S B A criterion for fully reversed out of 2 phase torsion and bending R In Multiaxial Fatigue, ASTM STP853, 1985。6 Crossland B Effect of large hydrostatic pressures on the torsional fatigue strength of an alloy s teel C MProceed2ings of the International Conference on Fatigue of Metals .London： Institution of Mechanical Engineers, 1956。7 McDiarmid D L A general criterion for high cycle multiaxial fatigue failure J Fatigue Fract engine MaterStruct , 1991。8 Papadopoulos I V» Davoli P, Gori a C, et al A comparative study of multiaxial highcycle fatigue criteri
