1、60機組基礎驗算水泥倉、粉倉基礎共3個罐，3 X 100t,基礎(共12個)單墩受力Pi=300KN;預埋鋼板20mm x 550mmX 550mm;預埋© 20 鋼筋單根長 6.2m,共 2X 18X 6 根;柱高 0.60m, 橫截面尺寸0.6mx 0.6m。基礎采用C35混凝土基礎，基礎尺寸為：橫截面 尺寸31.65m2，基礎埋深3m。1. 地基承載力驗算G水泥=3X 100t=300tG罐=3X20t=60t (空罐自重取 20t)共計：300+60=360t罐基礎下地面壓應力 Pk=(G+F<)/A=360X 10/31.65+25X 3=188.7kpa fak=1

2、20kpa fa=fak+n Y (-3)+ n Y(d-0.5)=120+3X 10X 0.3+4.4X (20+2X 10)/3 X (3-0.5)=275.67kpaPk=188.7kpa< i=275.67kpa 滿足要求2. 抗傾覆驗算h=21m風荷載標準值(kN/m2): -高度簽處的風振系數； 風荷載體型系數；風壓高度變化系數； 基本風壓kN/m3)oX受風S)拌合樓與基礎自重P 1亠風荷載式中負U'o-=1.0 X 1.13X 1.25X0.30=0.424KN/ 卄KC=M1/ M2=P1X 1/2 X 基礎寬 / P2X h>1.6 即滿足要求P1:罐與

3、基礎自重P2:風荷載(b :基礎寬度h:風荷載作用點距地面高度受風 S=3X 3.1 X 14=126.3 m2Kc = (3600+25X 3X 31.65) X 0.5X 3.3/(0.424X 126.3X 14)=13.15>1.6 滿足要求3. 滑動穩定性驗算Ko=Mr/M s> 1.2即滿足要求Ms-滑動力矩；Mr-抗滑力矩f-基底摩擦系數，查表得0.25Ko= P1X f/ P2= (3600+25X 3X 31.65)X 0.25/(0.424 X 126.3)=69.721.2滿足要求4. 罐支腿處混凝土承壓性已知100t罐單腿受力R=300KN,承壓面積0.6m

4、 X 0.6m=0.36 m2基礎米用C35混凝土基礎P1/A=300KN/0.36 m2=0.833mpa<35mpa 滿足要求控制室基礎控制室G=2t (含操作人員重量) 單墩受力P2 =5KN預埋鋼板16mm X 300mm X 300mm;柱高0.243m,橫截面尺寸0.4m X 0.4m。基礎采用 C35混 凝土基礎，基礎尺寸為：橫截面尺寸 8.33m2，基礎埋深0.4m。1. 地基承載力驗算G=2t基礎下地面壓應力 Pk=(G+Fk)/A=2X 10/8.33+25 X 0.4=12.4kpafak=120kpa b<3m, d<0.5m，無須修正。Pk=12.4

5、kpa< fak=120kpa 滿足要求2. 由于控制室寬矮且重量相對較小，可不考慮抗傾覆和滑移穩定性的 驗算。3. 支腿處混凝土承壓性單腿受力P1=5KN,承壓面積0.4mX 0.4m=0.16 m2基礎米用C35混凝土基礎P1/A=5KN/0.16m2=0.031mpa<35mpa 滿足要求主樓基礎主樓G=15t (含料量) 單墩受力P2 =37.5KN 預埋鋼板20mm X 550mm X 550mm;預埋© 20鋼筋單根長6.2m,共2 X 10根;柱高0.6m,橫截面尺寸0.6m X 0.6m。基礎采用C35混凝土基礎，基礎尺寸為：橫截面尺寸 18.25 (3.

6、5X 5.5) m2，基礎埋深1.0m。1. 地基承載力驗算G=15t罐基礎下地面壓應力 Pk=(GK+F<)/A=15X 10/18.25+25 X 仁33.23kpafak=120kpafa=fak+n 丫 (b3)+ n Y(d-0.5)=120+3X 10X 0.5+4.4X 20X (1-0.5)=179kpaPk=33.23kpa< i=179kpa 滿足要求2. 抗傾覆驗算h=10.2m丨|=1.0 x 1.3X 1.0X0.30=0.39KN/ m2Kc=M1/ M2=P1X 1/2 X基礎寬 / P2X h>1.6 即滿足要求P1:罐與基礎自重P2:風荷載(

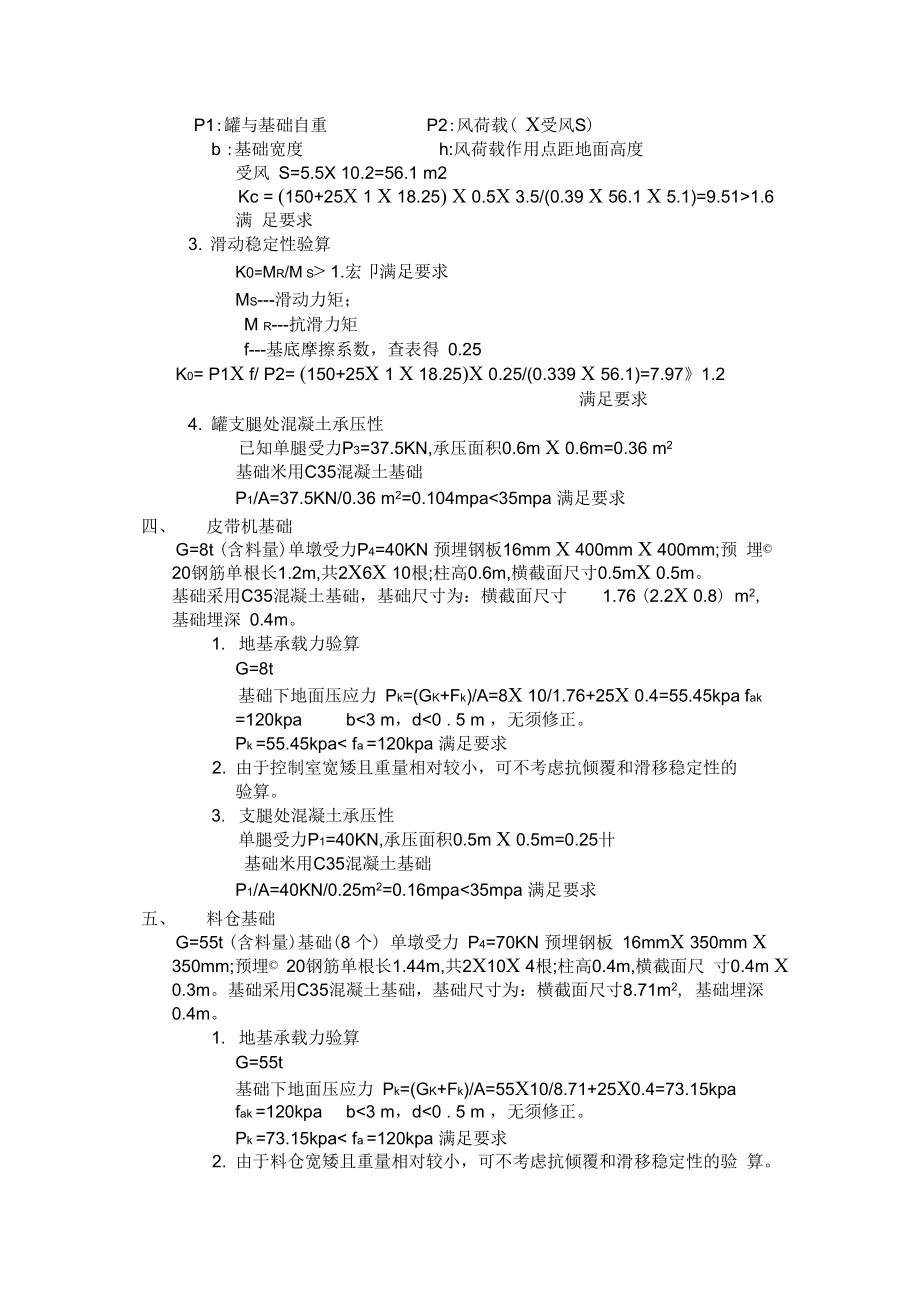

7、 X受風S)b :基礎寬度h:風荷載作用點距地面高度受風 S=5.5X 10.2=56.1 m2Kc = (150+25X 1 X 18.25) X 0.5X 3.5/(0.39 X 56.1 X 5.1)=9.51>1.6 滿 足要求3. 滑動穩定性驗算K0=Mr/M s> 1.宏卩滿足要求MS-滑動力矩；M R-抗滑力矩f-基底摩擦系數，查表得 0.25K0= P1X f/ P2= (150+25X 1 X 18.25)X 0.25/(0.339 X 56.1)=7.971.2 滿足要求4. 罐支腿處混凝土承壓性已知單腿受力P3=37.5KN,承壓面積0.6m X 0.6m=0

8、.36 m2 基礎米用C35混凝土基礎P1/A=37.5KN/0.36 m2=0.104mpa<35mpa 滿足要求四、皮帶機基礎G=8t (含料量)單墩受力P4=40KN 預埋鋼板16mm X 400mm X 400mm;預 埋© 20鋼筋單根長1.2m,共2X6X 10根;柱高0.6m,橫截面尺寸0.5mX 0.5m。 基礎采用C35混凝土基礎，基礎尺寸為：橫截面尺寸1.76 (2.2X 0.8) m2,基礎埋深 0.4m。1. 地基承載力驗算G=8t基礎下地面壓應力 Pk=(GK+Fk)/A=8X 10/1.76+25X 0.4=55.45kpa fak =120kpab

9、<3 m，d<0 . 5 m ，無須修正。Pk =55.45kpa< fa =120kpa 滿足要求2. 由于控制室寬矮且重量相對較小，可不考慮抗傾覆和滑移穩定性的 驗算。3. 支腿處混凝土承壓性單腿受力P1=40KN,承壓面積0.5m X 0.5m=0.25卄 基礎米用C35混凝土基礎P1/A=40KN/0.25m2=0.16mpa<35mpa 滿足要求五、料倉基礎G=55t (含料量)基礎(8 個) 單墩受力 P4=70KN 預埋鋼板 16mmX 350mm X 350mm;預埋© 20鋼筋單根長1.44m,共2X10X 4根;柱高0.4m,橫截面尺 寸0.4m X 0.3m。基礎采用C35混凝土基礎，基礎尺寸為：橫截面尺寸8.71m2, 基礎埋深 0.4m。1. 地基承載力驗算G=55t基礎下地面壓應力 Pk=(GK+Fk)/A=55X10/8.71+25X0.4=73.15kpafak =120kpab<3 m，d<0 . 5 m ，無須修正。Pk =73.15kpa<
