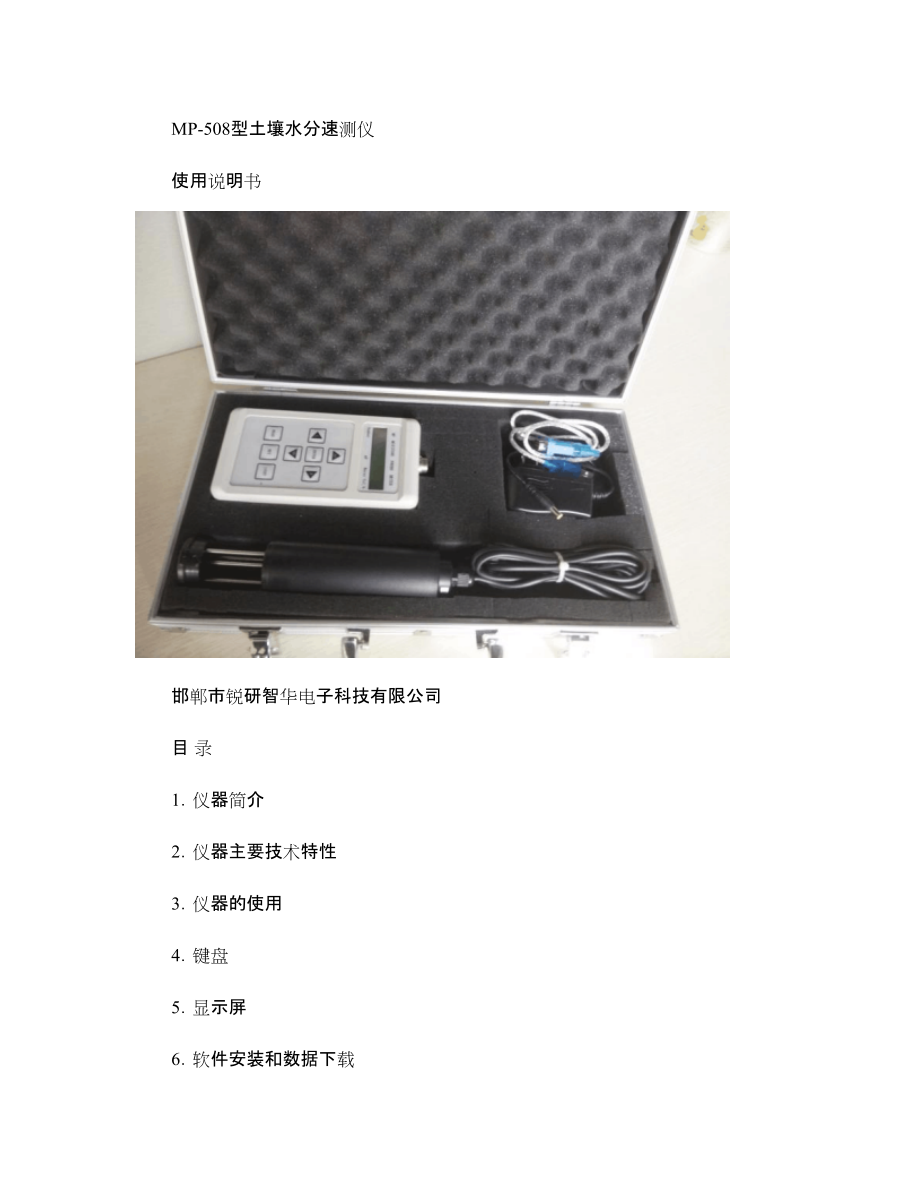

1、MP-508型土壤水分速測儀使用說明書 邯鄲市銳研智華電子科技有限公司目 錄1儀器簡介2儀器主要技術特性3儀器的使用4鍵盤5顯示屏6軟件安裝和數據下載7儀器的保養8應用范圍和技術1儀器簡介1-1儀器的組成部分l-l-1水分探測器(傳感器MP-508B 工作原理MP-508B 由一個內含電子器件的防水室和與之一端相連的四個不銹鋼針的成形的探針組成。這些探針直接插入土壤。探頭尾部的電纜線連接適宜的電壓源和輸出模擬信號。它是一種模擬設備，不斷產生電信號和以電壓比表示土壤性質。MP-508B 通過特殊設計的傳輸線產生高頻信號，測量土壤參數。該傳輸線的阻抗隨土壤阻抗變化而變化。阻抗包括表觀介電常數和離子

2、傳導率。選用電信號的頻率使離子傳導率的影響最小，以使傳輸線阻抗變化幾乎僅依賴于土壤介電常數的變化。這些變化產生一個電壓駐波。駐波隨探針周圍介質的變化增加或減小晶體振蕩器產生的電壓。MP-508B 利用振蕩器產生的電壓和探針返回電壓的差值測量土壤的介電常數。因為僅在制造過程中調節探頭以產生一個與已知介電常數對應的一致的輸出電壓所以每個508B 無需系統標定即可互換使用。Whalley,White,Knight,Zegelin,Topp 等人多年來的工作表明了介電常數的平方根與土壤容積含水量存在線性關系，且這種關系適宜于多種土壤。輸出電壓在0-lVDC 表示土壤介電常數在1-32之間。這一范圍代表

3、一般礦質土壤的體積含水量50%。電子和機械參數: 1-1-2手持儀表該手持儀表專為濕度探測器MP-508配合使用。該儀器采用微電腦芯片進行控制，運算，存儲。采用了12位精度的AD 變換器，使測量顯示精度提高，并由一個16位液晶顯示器顯示測量結果，在對土壤進行水分測量時，儀表可以直接顯示體積含水量。由于濕度探測器是采用高頻技術對被測介質的相對介電常數Ka 進行測量，為了使儀器能夠對不同類型的土壤以及其它微粒或粉末甚至液體物質進行水分測量，儀表在顯示土壤水分含量的同時，顯示毫伏值，擴大了儀器的使用范圍。土壤水份值的測量結果，是對無機土進行了嚴格的標定后以曲線方式計算得出結果。對于一般的土壤水分測量

4、，可以滿足使用要求。MP-508可以儲存9999個測量結果，數據能夠長期保存，即使在更換電池時也不會丟失，數據可以通過RS-232接口傳輸到計算機內。MP-508采用節能工作模式，4秒鐘探頭供電測試，40秒等待狀態，自動關機進入休眠，采用可充電式高能鋰電池供電。 儀表采用耐用ABS 機殼，小巧美觀。2儀器主要技術特性模擬信號輸入范圍：0-1200毫伏。顯示測量結果精確到小數點后一位。存儲容量為9999個測量結果（可擴展大容量TF 卡存儲）。 RS-232通訊接口與計算機通訊。數據顯示方式：一行16位LCD ，可以同時顯示電池狀態，測量次數以及測量序號，水分百分含量，毫伏值等。節電的4秒鐘探頭預

5、熱測量模式。自動關機功能。EEPROM 存儲器，更換電池數據不丟失。3儀器的使用MP-508操作十分簡便，使用者可以按下列步驟進行按ON 鍵-打開儀器電源。將MP-508B 探測器五芯插頭插入儀器頂插座。將MP-508B 探測器插入被測土壤介質中。 進入開機界面。按動READ 器電極所處位臵的介質土壤體積含水量。 如右圖：每按動一次READ 鍵，儀器對探測器供電4秒鐘。如兩次測量間隔時間大于40秒，儀器將自動關機進入休眠狀態。4鍵盤MP-508土壤水分速測儀手持表采用薄膜防水鍵盤，共有八個按鍵，其功能分述如下： 開啟電源后，REDA ENTER 鍵為功能進入鍵，按壓此鍵后可設臵時間、查看歷史數

6、據、刪除歷史數據可利用UP 鍵和DN （下）翻動一次， 如保持對鍵盤的按動，則可以連續翻滾。當返回至時間界面時，用戶也可直接利用UP 鍵來查看歷史數據。RET 鍵用來返回數據；LIGHT 鍵用來點亮顯示屏；先按動ENTER 鍵進入刪除數據界面，儀器提示DELETE? ，再按動確認/ENTER鍵表示確認。此時儀器內部所存結果被全部清除。5顯示屏MP-508土壤水分速測儀手持表采用16位液晶字符顯示器，自左至右分別表示如下： 屏幕右側有電池符號時，可正常使用，當時出現“Low Power!Please replace Battery ”英文提示時，表示應更換電池。Number ，四位數次顯示，最大

7、為9999，表示測量結果的順序。 mV ，為測量結果的毫伏電壓輸出值。次結果可用于特殊土壤或其它介質的水分測量以及標定儀表用。Water V01常規土壤體積含水量直讀顯示。6軟件安裝和數據的下載MP-508土壤水分速測儀可以存儲9999個測量數據。在測量現場，用戶可以通過UP 或DN 鍵查詢既往讀數。如保持按住UP 或DN 鍵，儀表能夠自動連續滾動查詢。MP-508土壤水分速測儀配有專用計算機數據下載軟件MP508exe, 通過該軟件及配套通訊電纜，可將手持表內部數據下載到計算機中供打印或保存。6-1軟件的安裝MP-508軟件使用說明一、系統需求：CPU ：586以上(建議內存：16M 以上(

8、建議分辨率：800*600 16位色(建議操作系統：WINDOWS 9X2000XP 二、安裝說明：運行MP508.exe三、系統使用的注意事項：1、使用設備配套的數據線連接電腦時，請確認已安裝接口驅動程序已安裝；2、驅動程序在附帶光盤中，選擇“CH340G-USB 驅動”程序，點擊安裝后即可。四、軟件操作說明l 、運行程序；2、程序安裝后，打開程序進入主界面。3、點擊菜單中主界面左小角的“參數設備”，進入“串口設臵” (1在“我的電腦”右鍵“屬性、“硬件”、“設備管理器”中找到所連接電腦串口號。在端口中選擇該端口號即可；(2波特率默認選擇：115200；(3點擊軟件界面右下角“立刻下載”按鍵

9、，進入“土壤水分數據分析”界面。如下圖： 從軟件界面中看清楚地看到監測點編號、日期、時間、電壓值以及體積含量百分比。 (4保存數據：點擊軟件界面中“保存為Excel ”按鍵，進入數據保如用戶擬打印數據報告，可在Excel 文件中選擇Print 文件即可。七、儀器的保養在野外作業時，避免長期將液晶顯示器臵于強烈的陽光下；當顯示提示“Low Power!Please replace Battery”提示時，及時對電池進行充電。長時間不使用儀器時，應將儀器內部的電池取出。八、應用范圍和技術在農業部門，該儀器可用于作物及土壤水分信息監測系統及作物精量控制用水系統，也可以管道灌溉、噴滴灌等灌溉自動控制系統中得到廣泛的應用。在交通部門的公路建設質量管理，工業水泥生產，水利大壩滲漏監測，糧食及食品加工業等大部分涉及粉粒與水的混合物的水分測量。MP-5
