1、(二軸心線、平面、方向1. 軸承軸心線 bearing axis滾動軸承的理論旋轉軸心線,對向心軸承即內圈軸心線,對推力軸承則指軸圈軸心線。2. 內圈(軸圈軸心線 inner ring (shaft washeraxis內圈(軸圈的基本圓柱孔或圓錐孔的內接圓柱體或內接圓錐體的軸心線。3. 外圈(座圈軸心線 outer ring (housing washeraxis如果外圈的外表面是圓柱形的,則外表面的外接圓柱體的軸心線即為外圈軸心線,如果該表面基本是球面形的,則通過套圈外表面外接球體中心,垂直于外圈基準端面的線,為該外圈的軸心線。4. 圓錐內圈(外圈軸心線 cone (cupaxis圓錐滾子

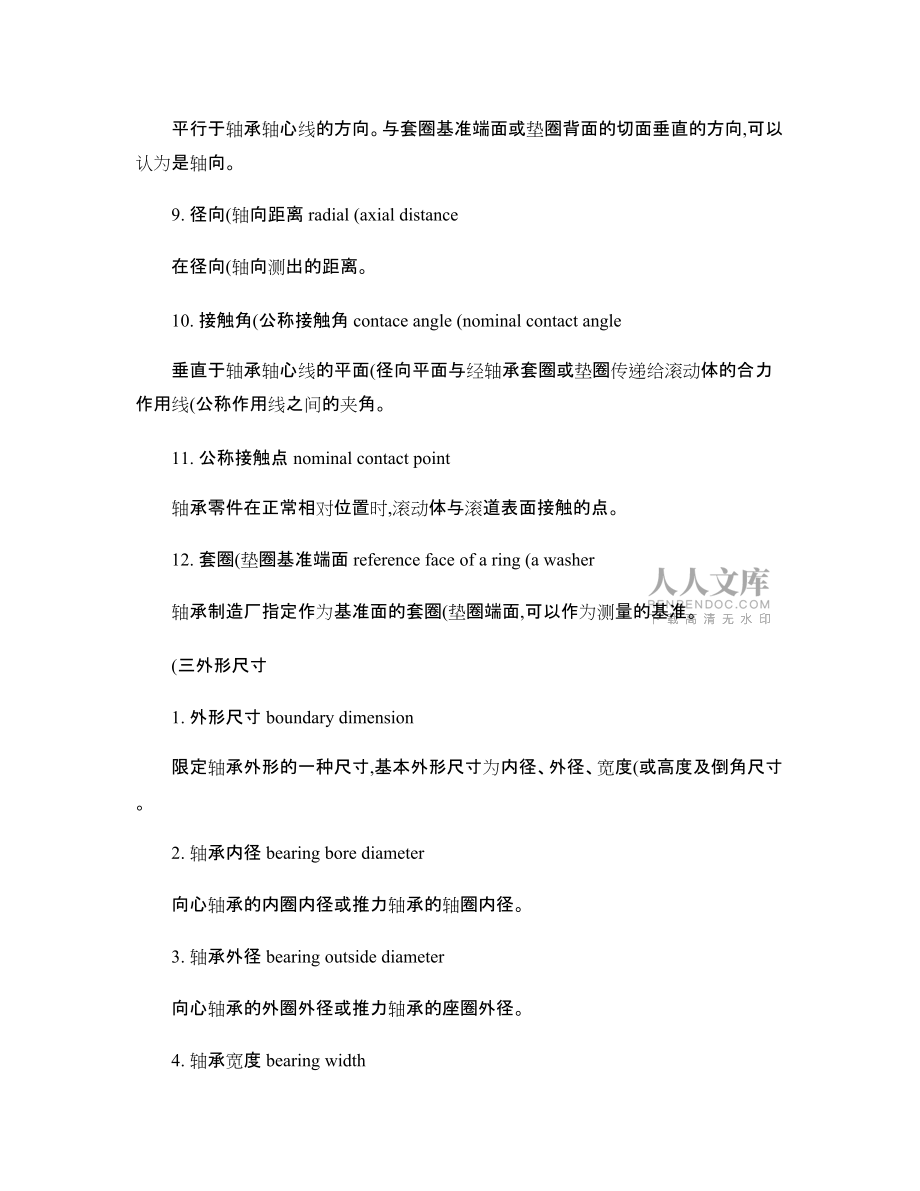

2、軸承內圈(外圈的軸心線。5. 徑向平面 radial plane垂直于軸心線的平面,與套圈基準端面或墊圈背面的切面平行的平面,可以認為是徑向平面。6. 徑向 radial direction在徑向平面內通過軸心線的方向。7. 軸向平面 axial plane包容軸心線在內的平面。8. 軸向 axial direction平行于軸承軸心線的方向。與套圈基準端面或墊圈背面的切面垂直的方向,可以認為是軸向。9. 徑向(軸向距離 radial (axial distance在徑向(軸向測出的距離。10. 接觸角(公稱接觸角 contace angle (nominal contact angle垂直于

3、軸承軸心線的平面(徑向平面與經軸承套圈或墊圈傳遞給滾動體的合力作用線(公稱作用線之間的夾角。11. 公稱接觸點 nominal contact point軸承零件在正常相對位置時,滾動體與滾道表面接觸的點。12. 套圈(墊圈基準端面 reference face of a ring (a washer軸承制造廠指定作為基準面的套圈(墊圈端面,可以作為測量的基準。(三外形尺寸1. 外形尺寸 boundary dimension限定軸承外形的一種尺寸,基本外形尺寸為內徑、外徑、寬度(或高度及倒角尺寸。2. 軸承內徑 bearing bore diameter向心軸承的內圈內徑或推力軸承的軸圈內徑。

4、3. 軸承外徑 bearing outside diameter向心軸承的外圈外徑或推力軸承的座圈外徑。4. 軸承寬度 bearing width限定向心軸承寬度的兩個套圈端面之間的軸向距離,對于單列圓錐滾子軸承是指外圈背面與內圈背面之間的軸向距離。5. 軸承高度 bearing height限定推力軸承高度的兩個墊圈背面之間的軸向距離。6. 套圈(墊圈倒角尺寸 ring (washerchamfer dimension套圈(墊圈倒角表面在徑向或軸向的延長部分。7. 徑向倒角尺寸 radial chamfer dimension套圈或墊圈的假想尖角到套圈或墊圈端面與倒角表面交線間的距離。8.

5、軸向倒角尺寸 axial chamfer dimension套圈或墊圈的假想尖角到套圈或墊圈的內孔或外表面與倒角表面交線間的距離。9. 凸緣寬度 flange width凸緣兩端面之間的距離。10. 凸緣高度 flange height凸緣的徑向尺寸。外凸緣的高度是凸緣外表面與外圈外表面之間的徑向距離。11. 止動環槽直徑 snap ring groove diameter止動環槽的圓柱表面的直徑12. 止動環槽寬度 snap ring groove width止動環槽兩端面間的軸向距離。13. 止動環槽深度 snap ring groove depth止動環槽的圓柱表面與外圓柱表面之間的徑向

6、距離。14. 調心表面半徑 aligning surface radius調心座圈、調心座墊圈、調心外圈或調心外座圈的球形表面的曲率半徑。15. 調心表面中心高度 sligning surface centre height推力軸承的調心座圈的球面形背面的曲率中心與相對的軸圈背面之間的軸向距離。(四分部件及零件的尺寸1. 球直徑 ball diameter與球表面相切的兩平行平面間的距離。2. 滾子直徑 roller diameter在垂直于滾子軸心線的平面內(徑向平面,與滾子表面相切的彼此平行的兩條切線之間的距離。計算額定負荷時,應用滾子中部的徑向平面。3. 滾子長度 roller leng

7、th包含滾子末端在內的兩徑向平面間的距離。但在計算額定負荷時用的滾子長度是滾子與滾道在最短接觸處的理論最大接觸長度。4. 球組的節圓直徑 pitch diameter of ball set軸承內一列球的球心組成的圓的直徑。5. 滾子組的節圓直徑 pitch diameter of roller set軸承內一列滾子的中部,貫穿滾子軸心線的圓的直徑。6. 球組內徑(外徑 ball set bore diameter (outside diameter軸承內一列球的內接(外接圓柱體的直徑。7. 滾子組內徑(外徑 roller set bore diameter (outside diameter

8、徑向接觸滾子軸承內,一列滾子的內接(外接圓柱體的直徑。8. 球總體內徑(外徑 ball complement bore diameter (outside diameter向心球軸承內所有球的內接(外接圓柱體的直徑。9. 滾子總體內徑(外徑roller complemert bore diameter (outside diameter徑向接觸滾子軸承內,所有滾子的內接(外接圓柱體的直徑。五.與公差關聯的尺寸1. 公稱內徑(外徑 noninal bore diameter (outside diameter包絡基本圓柱形內孔(圓柱形外表面理論表面的圓柱體的直徑。在一指定的徑向平面內,包絡圓錐孔

9、理論表面的圓錐體的直徑。包絡基本球形表面的理論表面的球面直徑。注:對于滾動軸承的公稱內徑公稱外徑,一般是實際內孔與外表面偏差的基準值。2. 套圈公稱寬度 nominal ring width軸承套圈兩理論端面間的距離。一般是實際寬度偏差的基準值(基本尺寸。3. 軸承公稱寬度(軸承高度 nominal bearing width (bearing height套圈兩理論端面(墊圈背面間的距離,用以限定向心軸承寬度(推力軸承高度。一般是軸承實際寬度或軸承實際高度偏差的基準值(基本尺寸。4. 軸承實際寬度 actual bearing width向心軸承的軸心線與限定軸承寬度的套圈實際端面的兩個切平

10、面交點間的距離。用內圈端面及外圈端面的限定軸承寬度。注:對單列圓錐滾子軸承,為軸承軸心線與下述兩平面交點間的距離:一個平面是與內圈實際背面相切的平面,另一個是與外圈實際背面相切的平面。此時內、外圈滾道以及內圈背面擋邊的里邊均與所有滾子相接觸。5. 軸承實際高度 actual bearing height推力軸承軸心線與限定軸承高度的墊圈兩個實際背面的切平面交點間的距離。6. 軸承實際高度偏差 deviation of the actual bearing height推力軸承實際高度與公稱高度之差。7. 公稱倒角尺寸 nominal chamfer dimension作為基準的倒角尺寸。8.

11、徑向單一倒角尺寸 radial single chamfer dimension在單一軸向平面內,套圈或墊圈的假想尖角到倒角表面與套圈或墊圈端面交點間的距離。9. 軸向單一倒角尺寸 axial single chamfer dimension在單一軸向平面內,套圈或墊圈的假想尖角到倒角表面與套圈或墊圈的內孔或三角皮帶表面交點間的距離。10. 允許的最大單一倒角尺寸 largest permissible single chamfer dimension允許的最大徑向或軸向單一倒角尺寸。11. 球公稱直徑 nominal ball diameter一般用于識別球尺寸的直徑值。12. 球單一直徑

12、single diameter of a ball與球實際表面相切的兩平行平面間的距離。13. 球平均直徑 mean diameter of a ball球的最大與最小單一直徑的算術平均值。14. 球直徑變動量 ball diameter variation球的最大與最小單一直徑之差。15. 球批 ball lot假定制造條件相同的一定數量的球,并被認為一整體。16. 球等級 ball grade球的尺寸、形狀、表面粗糙度及規值差的特定組合。17. 球規值 ball gauge球批平均直徑與球公稱直徑之間的微小差量,此量為一已確定系列中的一個量。18. 球分規值 ball subgauge最接

13、近球批的球規值的真實偏差的已定系列的量。19. 滾子公稱直徑 nominal diameter of a roller一般用于識別滾子直徑的直徑值。對于對稱滾子,是指在通過滾子長度中部的徑向平面內的理論直徑,對非對稱滾子是最大的理論直徑(即在包括圓錐滾子大端的假想尖角在內的徑向平面內。20. 滾子單一直徑 single diameter of a roller在垂直于滾子軸心線的平面(徑向平面與滾子的實際表面相切又平行的兩條直線間的距離。21. 滾子公稱長度 nomnial length of a roller一般用于識別滾子長度的長度值。22. 滾子實際長度 actual length of

14、 a roller恰好包括滾子實際末端在內的兩徑向平面間的距離。23. 滾子規值 roller gauge在規定的同一徑向平面內,滾子單一平面平均直徑偏離滾子公稱直徑的上偏差和下偏差所限定的直徑偏差范圍。對圓柱滾子和滾針來說該平面通過其長度的中部。24. 滾子等級 roller grade滾子直徑與形狀公差的特定組合。25. 圓度誤差 deviation from circular from被測輪廓的兩個同心圓之間的最小徑向距離,為圓度誤差。26. 圓柱度誤差 deviation from cylindrical form被測輪廓的兩個同軸圓柱體之間的最小徑向距離,為圓柱度誤差。27. 球形誤

15、差(基本球形表面的deviation from spherical form輪廓表面(內表面的內切球體或圍繞輪廓表面(外表面的外接球體與輪廓表面上任意點間在任意赤道平面內的最大徑向距離。28. 成套軸承(向心軸承內圈的徑向跳動 radial runout of assembled bearing inner ring內圈在不同的角位置時,內孔表面與相對外圈一固定點間的最大與最小徑向距離之差。在上述點的角位置或在其附近兩邊處的滾動體均應與內、外圈滾道或內圈背面擋邊(圓錐滾子軸承內面相接觸,亦即軸承各零件處于正常的相對位置。29. 成套軸承(向心軸承外圈的徑向跳動 radial runout of

16、 assembled bearing outer ring外圈在不同的角位置時,外徑表面與相對內圈一固定點間的最大與最小徑向距離之差。在上述點的角位置或在其附近兩邊的滾動體均應與內、外圈滾道或內圈背面擋邊(圓錐滾子軸承內面相接觸,亦即軸承各零件處于正常的相對位置。30. 徑向游隙(能承受純徑向負荷的軸承,非予緊狀態radial internal clearance無外負荷作用時,在不同的角度方向,一個套圈相對于另一套圈,從一個徑向偏心極限位置移向相反極限位置的徑向距離的算術平均值。此平均值包括了套圈或墊圈在不同的角位置時的相互位移量以及滾動體組有不同角位置時相對于套圈或墊圈的位移量。31. 理

17、論徑向游隙(徑向接觸軸承 theoretical radial internal clearance外圈滾道接觸直徑減去內圈滾道接觸直徑再減去兩倍滾動體直徑。32. 軸向游隙(在兩個方向上能承受軸向負荷的軸承,非予緊狀態 axial internal clearance無外負荷作用時,一個套圈或墊圈相對于另一套圈或墊圈從一個軸向極限位置移向相反的極限位置的軸向距離的算術平均值。此平均值包括了套圈或墊圈在不同的角位置時的相互位移量以及滾動體組在不同的角位置時相對于套圈或墊圈的位移量。六.力矩、負荷及壽命1. 啟動力矩 starting torque使一軸承套圈或墊圈相對于另一固定的套圈或墊圈開始

18、旋轉所需的力矩。2. 旋轉力矩 running torque當一個軸承套圈或墊圈旋轉時,阻止另一套圈或墊圈運動所需的力矩。3. 徑向負荷 radial load作用于垂直軸承軸心線方向的負荷。4. 軸向負荷 axial load作用于平行軸承軸心線方向的負荷。5. 靜負荷 static load當軸承套圈或墊圈的相對旋轉速度為零時(向心或推力軸承或當滾動元件在滾動方向無運動時(直線軸承,作用在軸承上的負荷。6. 動負荷 dynamic load當軸承套圈或墊圈相對旋轉時(向心或推力軸承或當滾動元件在滾動方向運動時(直線軸承,作用在軸承上的負荷。7. 當量負荷 equivalent load計算

19、理論負荷用的一般術語,在特定的場合,軸承在該理論負荷作用下如同承受了實際負荷。8. 徑向(軸向基本額定靜負荷 basic static radial (axial load rating與滾動體及滾道的總永久變形量相對應的徑向靜負荷(中心軸向靜負荷。如果在零負荷下,滾子與滾道(滾子軸承為或假定為正常母線(全線接觸時,在最大接觸應力下,滾動體與滾道接觸處產生的總永久變形量為滾動體直徑的0.0001倍。對單列角接觸軸承,徑向額定負荷為引起軸承套圈彼此相對純徑向位移的負荷的徑向分量。9. 徑向(軸向基本額定動負荷 basic dynamic radial (axial load rating恒定的徑

20、向負荷(恒定的中心軸向負荷,在該負荷下,滾動軸承理論上可以經受1百萬轉的基本額定壽命。對單列角接觸軸承,該徑向額定負荷為引起軸承套圈彼此相對純徑向位移的負荷的分量。10. 壽命（指一套軸承的）life 軸承的一個套圈或一個墊圈或一個滾動體的材料首次出現疲勞擴展之前， 一 個套圈或一個墊圈相對于另一個套圈或一個墊圈的轉數。 壽命還可用在給定恒定 轉速下的運轉小時數來表示。 11. 可靠性（指軸承壽命的）reliability 在同一條件下運轉的一組近于相同的滾動軸承期望達到或超過某一規定壽 命的軸承的百分數。一套軸承的可靠性為此軸承達到或超過規定壽命的概率。 12. 額定壽命 rating life 以徑向基本額定動負荷或軸向基本額定動負荷為基礎的壽命的預測值。 13. 基本額定壽命 basic rating life 與 90%可靠性關聯的額定壽命。 14. 壽命系數 life factor 為了得到與給定額定壽命相應的基本額定徑
