1、一、前言二、特點三、使用范圍四、工藝原理五、工藝流程六、施工操作要點七、機具設備八、質量標準九、勞動力組織十、平安環境保護十一、效益分析 十二、工程實例凍結法施工工法一、前言作為一種成熟的施工方法,凍結法施工技術在國際上被廣泛應用于城市建設 和煤礦建設中,已有100多年的歷史,我國采用凍結法施工技術至今也已有40多年的歷史,主要用于煤礦井筒開挖施工,其中凍結最大深度達435m凍結表土層最大厚度達375m自1992年起,凍結法工藝被廣泛應用于 XX北京、深圳、南京等城市地鐵 工程施工中.XX集團在XX地鐵M8線田標段XX站XX中路站區間隧道旁通道工 程施工中,采用了凍結法加固的施工方法,通過對施

2、工工藝的歸納總結,以及參考 有關施工技術資料,形本錢工法.二、特點凍結法適用于各類地層尤其適合在城市地下管線密布施工條件困難地段的 施工,經過多年來國內外施工的實踐經驗證實凍結法施工有以下特點：1、可有效隔絕地下水,其抗?jié)B透性能是其它任何方法不能相比的,對于含水量大于10%勺任何含水、松散,不穩定地層均可采用凍結法施工技術；2、凍土帷幕的形狀和強度可視施工現場條件,地質條件靈活布置和調整, 凍土強度可達5-10Mpa,能有效提升工效；3、凍結法是一種環保型工法,對周圍環境無污染,無異物進入土壤,噪音 小,凍結結束后,凍土墻融化,不影響建筑物周圍地下結構；4、凍結施工用于樁基施工或其它工藝平行作

3、業,能有效縮短施工工期.三、使用范圍凍結法適用于各類地層,主要用于煤礦井筒開挖施工.目前在地鐵盾構隧道 掘進施工、雙線區間隧道旁通道和泵房井施工、 頂管進出洞施工、地下工程堵漏 搶救施工等方面也得到了廣泛的應用.四、工藝原理凍結法是利用人工制冷技術,使地層中的水結冰,將松散含水巖土變成凍土, 增加其強度和穩定性,隔絕地下水,以便在凍結壁的保護下,進行地下工程掘砌 作業.它是土層的物理加固方法,是一種臨時加固技術,當工程需要時凍土可具 有巖石般的強度,如不需要加固強度時,又可采取強制解凍技術使其融化.五、工藝流程凍結法施工工藝流程圖凍結系統調試施工前的準備工作進場、加工件組織凍結系統局部安裝積極

4、凍結凍結測溫監測開挖維護凍結結構施工結構完成工程監測凍土融化六、施工操作要點施工時,應不斷對每個施工工序進行治理.限制凍結孔施工、凍結管安裝、 凍結站安裝、凍結過程檢測的質量.1、凍結孔施工1.1 開孔間距誤差限制在± 20mno在打鉆設備就位前,用儀器精確確定?1 孔孔位,以提升定位精度.1.2 準確丈量鉆桿尺寸,限制鉆進深度.1.3 按要求鉆進、用燈光測斜,偏斜過大那么進行糾偏.鉆進 3m時,測斜一 次,如果偏斜不符合設計要求,立即采取調整鉆孔角度及鉆進參數等舉措進行糾 偏,如果鉆孔仍然超出設計規定,那么進行補孔.2、凍結管試漏與安裝2.1 選擇小63x 4mm無縫鋼管,在斷管中

5、下套管,恢復鹽水循環.2.2 凍結管含測溫管采用絲扣聯接加焊接.管子端部采用底蓋板和底錐密 封.凍結管安裝完,進行水壓試漏,初壓力 0.8MPa,經30分鐘觀察,降壓 <0. 05MPa再延長15分鐘壓力不降為合格,否就近重新鉆孔下管.2.3 冷凍站安裝完成后要按?礦山井巷工程施工及驗收標準?要求進行試漏 和抽真空,保證安裝質量符合設計要求.3、凍結系統安裝與調試3.1 按1.5倍制冷系數選配制冷設備.3.2 為保證凍結施工順利進行,冷凍站安裝足夠的備用制冷機組.冷凍站運 轉期間,要有兩套的配件,備用設備完好,保證冷凍機運轉正常,提升制冷效率.3.3 管路用法蘭連接,在鹽水管路和冷卻水循

6、環管路上要設置伸縮接頭、閥 門和測溫儀、壓力表、流量計等測試元件.鹽水管路經試漏、清洗后用聚苯乙烯 泡沫塑料保溫,保溫厚度為 50mm保溫層的外面用塑料薄膜包扎.集配液圈與 凍結管的連接用高壓膠管,每根凍結管的進出口各裝閥門一個,以便限制流量.3.4 冷凍機組的蒸發器及低溫管路用棉絮保溫,鹽水箱和鹽水干管用50mm厚的聚苯乙烯泡沫塑料板保溫.3.5 機組充氟和冷凍機加油根據設備使用說明書的要求進行.首先進行制冷系統的檢漏和氮?dú)鉀_洗,在保證系統無滲漏后,再充氟加油.3.6 設備安裝完畢后進行調試和試運轉.在試運轉時,要隨時調節壓力、溫 度等各狀態參數,使機組在有關工藝規程和設備要求的技術參數條件

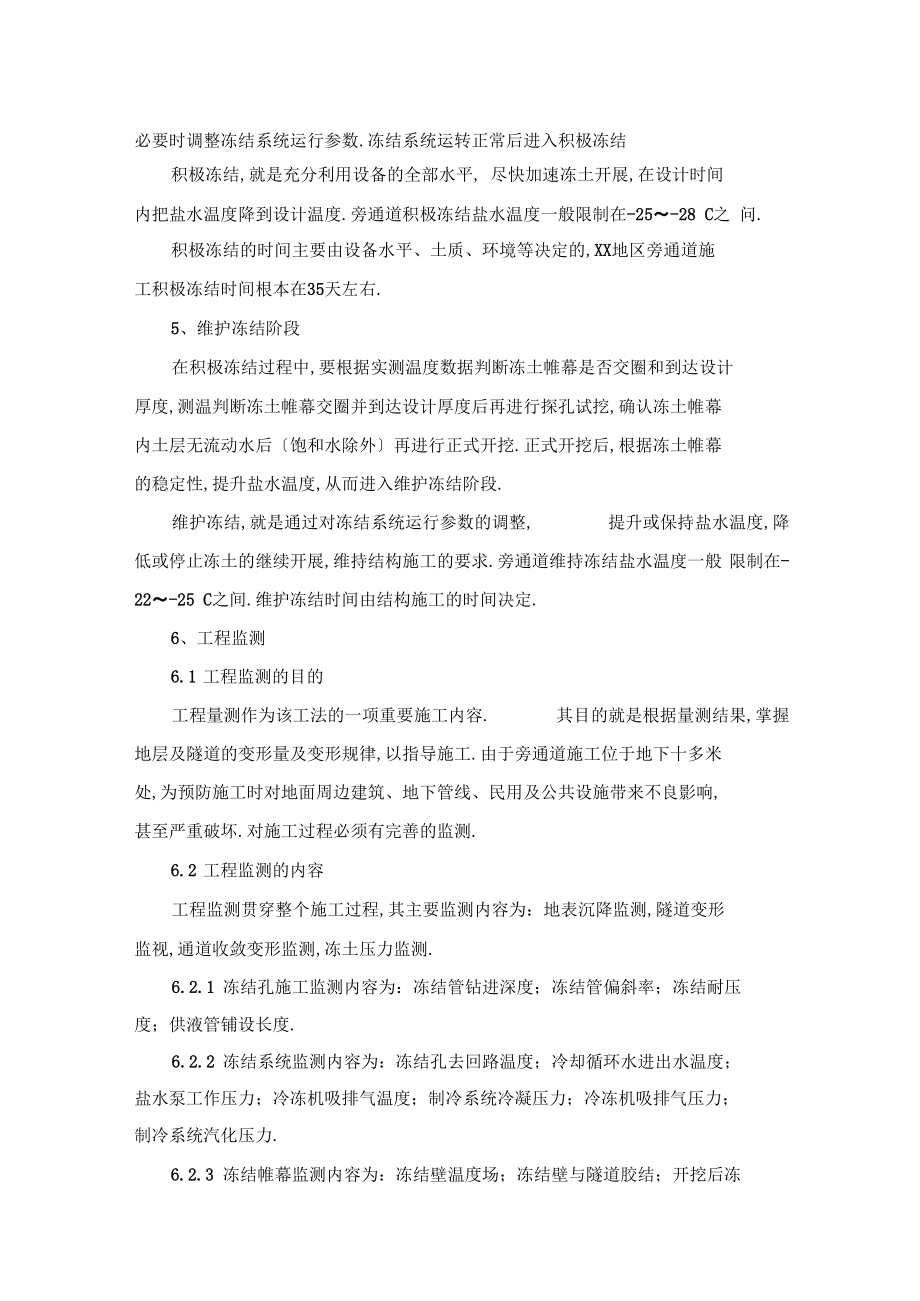

7、下運行.4、積極凍結階段在凍結試運轉過程中,定時檢測鹽水溫度、鹽水流量和凍土帷幕擴展情況, 必要時調整凍結系統運行參數.凍結系統運轉正常后進入積極凍結積極凍結,就是充分利用設備的全部水平, 盡快加速凍土開展,在設計時間內把鹽水溫度降到設計溫度.旁通道積極凍結鹽水溫度一般限制在-25-28 C之 問.積極凍結的時間主要由設備水平、土質、環境等決定的,XX地區旁通道施工積極凍結時間根本在35天左右.5、維護凍結階段在積極凍結過程中,要根據實測溫度數據判斷凍土帷幕是否交圈和到達設計 厚度,測溫判斷凍土帷幕交圈并到達設計厚度后再進行探孔試挖,確認凍土帷幕內土層無流動水后飽和水除外再進行正式開挖.正式開

8、挖后,根據凍土帷幕 的穩定性,提升鹽水溫度,從而進入維護凍結階段.維護凍結,就是通過對凍結系統運行參數的調整, 提升或保持鹽水溫度,降 低或停止凍土的繼續開展,維持結構施工的要求.旁通道維持凍結鹽水溫度一般 限制在-22-25 C之間.維護凍結時間由結構施工的時間決定.6、工程監測6.1 工程監測的目的工程量測作為該工法的一項重要施工內容. 其目的就是根據量測結果,掌握 地層及隧道的變形量及變形規律,以指導施工.由于旁通道施工位于地下十多米 處,為預防施工時對地面周邊建筑、地下管線、民用及公共設施帶來不良影響, 甚至嚴重破壞.對施工過程必須有完善的監測.6.2 工程監測的內容工程監測貫穿整個施

9、工過程,其主要監測內容為：地表沉降監測,隧道變形 監視,通道收斂變形監測,凍土壓力監測.6.2.1 凍結孔施工監測內容為：凍結管鉆進深度；凍結管偏斜率；凍結耐壓 度；供液管鋪設長度.6.2.2 凍結系統監測內容為：凍結孔去回路溫度；冷卻循環水進出水溫度； 鹽水泵工作壓力；冷凍機吸排氣溫度；制冷系統冷凝壓力；冷凍機吸排氣壓力； 制冷系統汽化壓力.6.2.3 凍結帷幕監測內容為：凍結壁溫度場；凍結壁與隧道膠結；開挖后凍結壁暴露時間內凍結壁外表位移；開挖后凍結壁外表溫度.6.2.4 周圍環境和隧道土體進行變行監測內容為：地表沉降監測；隧道的沉 降位移監測；隧道的水平及垂直方向的收斂變形監測；地面建筑

10、物沉降監測.七、機具設備1、凍結法施工旁通道所用設備見表1表1旁通道凍結施工主要機械設備表廳P設備名稱規格、型號數量額定功率力 匕匕1螺桿冷凍機組JYSGF300II2臺110KW87500Kcal/h2鹽水泵IS125-100-2002臺45KW200mVh3冷卻水泵IS125-100-200C4臺15KW120m3/h4冷卻塔NBL-504臺315m/h5鉆機MK-501臺6電焊機BS-402臺7抽氟機1臺說明：以上1-4項凍結設備均備用一臺.2、凍結法施工旁通道所用量測設備見表 2表2旁通道凍結施工主要量測設備表廳p設備名稱規格、型號數量備注1經緯儀J21臺2測溫儀GDM81451臺測量

11、凍土溫度3精密水準儀1臺4打壓機20MPa1臺凍結器打壓試漏5收斂?jī)x1臺凍土帷幕收斂6鋼卷尺20m1把八、質量標準由于凍結法施工工程技術難度高,施工風險大,工程中不可預測因素多,故 此對質量要求極高.目前主要參照煤炭行業?煤礦井巷工程施工及驗收規范 GBJ213-90、?煤礦井巷工程質量檢驗評定標準MT5009-94標準要求進行施工.除了參照國家有關標準外,還應著重注意以下幾點：1、凍結帷幕設計時應選擇比擬平安的計算模型,要有足夠的平安系數；2、冷凍機組制冷量在設計時,取較大的備用系數；3、鉆孔的偏斜應限制在1犯內；4、終孔間距不大于1.0m；5、在凍土帷幕關鍵部位,多布置測溫孔,監測凍土帷幕

12、的形成過程和形成 狀況.九、勞動力組織凍結法施工技術要求高,專業性強,且由于其特殊性,現場需配備土建工程 師、機械工程師、電氣工程師和測量工程師.作業人員配備人員見表3:表3作業人員配備人員工作工程工種人數備 注凍結孔施工打鉆工15人進入凍結階段可轉為普通工凍結管安裝工9人進入凍結階段可轉為普通工機械維修機修工3人電氣維修電工2人包括設備數據采集電焊電焊工2人凍結管焊接工程監測測量工3人環境變化監測測溫技術貝1人測溫孔測溫輔助施工普通工4人當班負責施工員2人總計41人十、平安環境保護1、設計要考慮各種最不利條件,保證方案平安可靠：2、設計計算的各種最不利條件,在施工組織設計及施工中,做到重點防

13、范, 采取切實可行、有效的舉措加以限制3、選用無污染、效率高、體積小、重量輕、制冷量大、安裝運輸方便的螺 桿冷凍機組作為制冷系統的主機.以適應地鐵施工場地小、工期緊的需要.4、采用通訊系統和視頻系統有效的監控施工現場,對施工中發現的問題及 時匯報處理,杜絕一切不平安的施工現象和違章的操作, 把事故制止在萌芽狀態.5、旁通道設平安防水門,一備發現險情關閉防水門,保護隧道之用.6、在對面隧道內,增設冷凍板,冷凍板排管外設置泡沫保溫材料,以保證 對面隧道交接處的完好凍結狀態；在旁通道的左右側各鉆一個89的凍結孔,作為冷凍板鹽水循環的進回液管.7、在管線交底后也可對地下管線和隧道進行必要的支撐.對離凍

14、結區較近 的管線與建筑物進行暴露或保溫,預防凍壞.8、旁通道開挖期間工程治理人員采用二十四小時值班制,對施工的各個環 節要起到及時的檢查和催促作用,在施工現場準備足夠的備用設備和物資,以備 應急之用.9、為預防開挖中停電等導致停工,甚至出現冒頂、涌砂事故,采取以下預 案：在旁通道開挖期間,通道內準備 3米長16#槽鋼或鋼管6根,粘土 2.0t 和足夠的砂袋,以在必要時堆粘土和砂袋封閉通道,預防淹隧道.10、凍結加固中打設的凍結孔將穿越、 號土層,該土層局部夾有粉砂薄 層,有鉆孔突水、涌砂的可能.A、加大鉆具推力,強行頂入套管 B、利用原鉆 具系統注漿,漿液選用水泥一水玻璃或丙烯酸鹽類漿液. C

15、、必要時壓緊孔口管 密封裝置,封閉該孔.11、采取必要的舉措,預防打凍結孔時水土流失；在鉆孔施工期間增強沉降 的監測,發現跑泥漏沙水土流失嚴重引起的沉降, 影響到建筑物和地下管線,應 立即停止施工,立即注漿,預防沉降影響周圍建筑物和地下管線, 到?jīng)]有沉降為 止,待地層較穩定后再施工鉆孔.12、加大鹽水在凍結管內的流量,采用串并聯循環方式,加快凍結管的熱交 換.13、用逐步降溫的過程,預防凍結管由溫度應力造成的開裂. 凍結孔每三個 串聯供液,并根據流量及去回路溫差監控凍結器的鹽水流量及均勻性,保證凍結帷幕支護可靠14、根據監測的測溫孔溫度計算的各個剖面凍結壁的平均溫度,對溫度偏高的部位,調整鹽水

16、流量予以調控.實現信息化施工,增強凍結壁的監測監控.根 據監測情況調控凍結壁強度和變形.15、增強凍脹與融沉監測,發現凍脹影響到建筑物和地下管線, 通過打的卸 壓孔減小凍脹或打凍結孔加熱循環,進行解凍；預留注漿孔,進行跟蹤注漿,防 止融沉影響周圍建筑物和地下管線.十一、效益分析自我國采用凍結法施工技術以來,作為一種特殊的施工方法,其抗?jié)B透性能 是其它任何方法不能相比的.近年來,城市地下工程施工進入了頂峰,復雜的施 工環境使一些大型的設備往往束手無測,而凍結法這種僅在施工范圍內鉆孔就可 解決問題簡易手段正好有了用武之地,本文歸納具有以下優勢：1、可視施工現場條件,地質條件靈活布置和調整,可在地下施工,不占用 地面土地,雖加固的費用高出水泥攪拌樁約1/3 ,但遠遠低于節省交通組織費用.2、凍結土體強度高,并可根據施工要求調節不同部位的強度,平安性好.3、阻水效果較其他方法更有效.4、是一種環保型工法,對周圍環境無任何污染.十二、工程實例xx地鐵xx線M藏m標段xx中路站xx站區間長1112m
