1、MNS 2.0低壓開關柜技術說明及性能描述1、概述MNS 2.0低壓開關柜是ABB公司研制開發的,代表國際先進水平的低壓開關柜。適用丁 所有發電、配電和電力使用的 場合。2006年,ABB向我公司進行了MNS 2.0低壓開關柜的全 面技術轉讓,包括設計、生產 制造、質量控制和檢測。為確保MNS 2.0開關柜的制造質量100%符合ABB原裝產品質量和技術要求,我公司與ABB公司對MNS 2.0開關柜在中國的制造有嚴格過程控制:所有的MNS 2.0開關柜制造必須接受ABB公司的監制,最后經雙方共同檢驗合格后,標ABB和柘中 商標。2、引用標準及規范MNS 2.0開關柜是依據下列標準進行設計與制造。

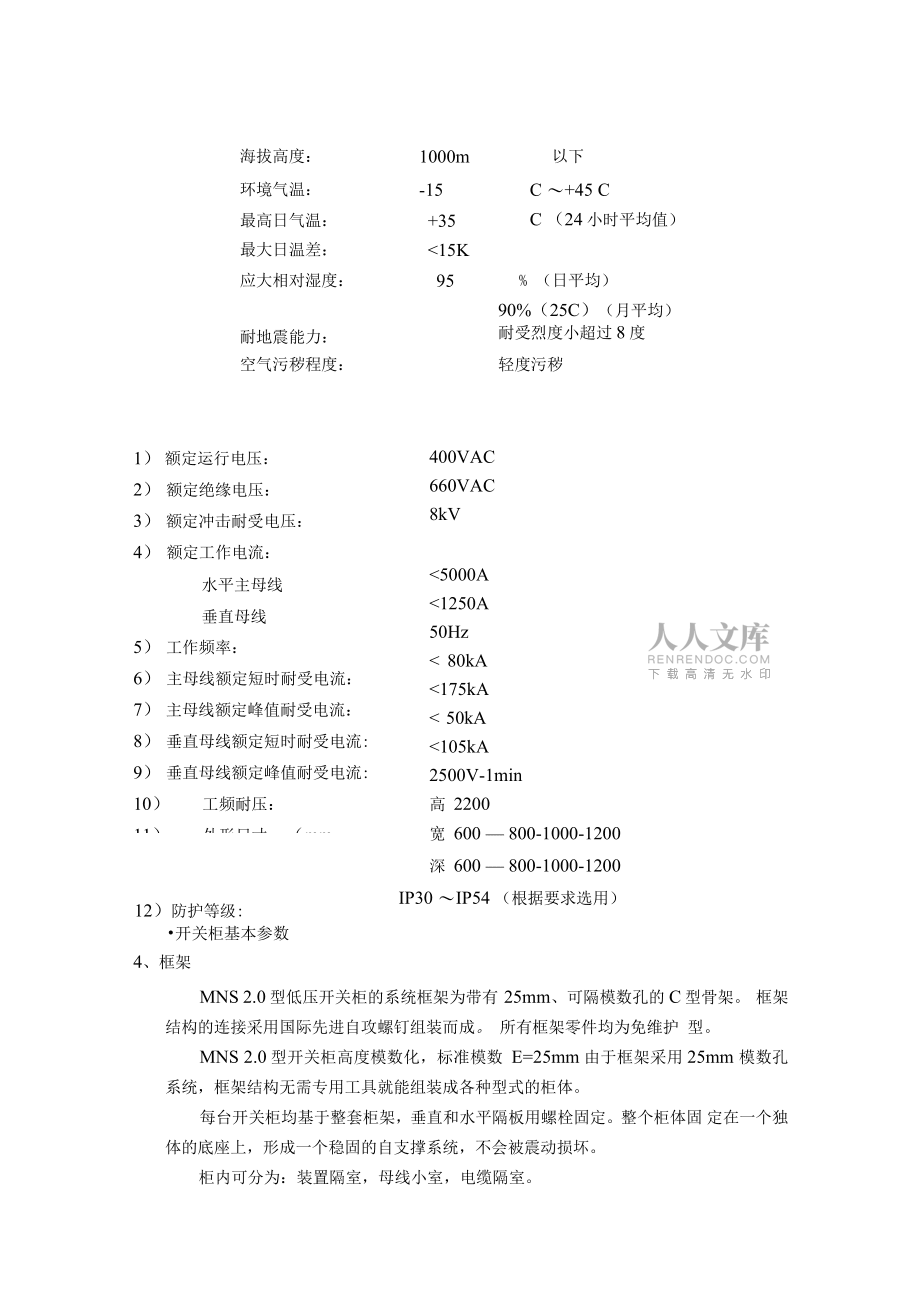

2、GB7251.1-2005低壓成套開關設備ZBK36001-89低壓抽出式成套開關設備GB4720低壓電器電控設備GB9466-88低壓成套開關設備基本試驗方法GB9466-88低壓成套開關設備基本試驗方法GB50150-91電氣裝置安裝工程電氣設備交換試驗標準GB50168-92電氣裝置安裝工程電纜線路施工及驗收規范IEC439-1低壓開關電器和控制電器組成的成套設備上述所有的規范、標準是有效版本。3、技術數據使用環境條件:安裝地點:戶內海拔高度:1000m以下環境氣溫:-15C +45 C最高日氣溫:+35C (24小時平均值)最大日溫差:15K應大相對濕度:95% (日平均)90%(25
3、C)(月平均)耐地震能力:耐受烈度小超過8度空氣污穢程度:輕度污穢開關柜基本參數4、框架MNS 2.0型低壓開關柜的系統框架為帶有25mm、可隔模數孔的C型骨架。 框架結構的連接采用國際先進自攻螺釘組裝而成。所有框架零件均為免維護 型。MNS 2.0型開關柜高度模數化,標準模數E=25mm由于框架采用25mm模數孔系統,框架結構無需專用工具就能組裝成各種型式的柜體。每臺開關柜均基于整套柜架,垂直和水平隔板用螺栓固定。整個柜體固 定在一個獨體的底座上,形成一個穩固的自支撐系統,不會被震動損壞。柜內可分為:裝置隔室,母線小室,電纜隔室。1)額定運行電壓:2)額定絕緣電壓:3)額定沖擊耐受電壓:4)
4、額定工作電流:水平主母線垂直母線5)工作頻率:6)主母線額定短時耐受電流:7)主母線額定峰值耐受電流:8)垂直母線額定短時耐受電流:9)垂直母線額定峰值耐受電流:10)工頻耐壓:11)外形尺寸:(mm12)防護等級:400VAC660VAC8kV5000A1250A50Hz 80kA175kA 50kA105kA2500V-1min高2200寬600 800-1000-1200深600 800-1000-1200IP30 IP54(根據要求選用)5、表面處理表面處理由美國進口的噴涂流水線,經過預脫脂一脫脂一酸洗一磷化一 溫水活洗一純水活洗一烘干-靜電粉末噴涂一固化等工藝,進行靜電粉末噴 涂,從
5、而使開關柜外殼取得模數化、無焊點、耐酸、防銹、美觀的效果。抗 鹽霧能力大丁1500小時。6、外殼齡板,盈骨架標笏標卷夾模呆電塵小室門釵鏈框架可作安裝電子器件和儀表板用,也可做裝置框架用。開關柜底 部提供底板,加裝法蘭板后可安裝電纜槽。門板和外殼可裝單個 /多個通風 口。根據不同要求,框架可分為:裝置小室,母線小室,電纜隔室。裝置小室中為功能單元組件,母線小室中為母線和配電母線,電纜小室中為進出線電纜(上、下進出線均可)、功能單元組件之間的連接線以及附 件(如電纜火、電纜連接件、并聯線、走線槽等)。功能單元之間及柜內小室之間均可做分隔,內部分隔可將電弧破壞性降低到最小程度運輸用犀茸嬲標到MS平行
6、謹接自瑣雄樣7.母線、保護導線及二次連接母線及、保護線及中性線均采用銅母線制作。主母線系統MNS2.0開關柜的主母線安裝在 開關柜背后的母線小室中。可分為 上下兩層。雙層主母線系統分別安 置在上下兩層中,單層主母線系統 可安置在上層或下層中。兩層主母線的截面大小可以不同。主母線單 獨、申聯、并聯均可。不同截面的 母排也能相連。背靠背設計排列的MN段.0型開 關柜的主母線采用共同母線設計,由2條母線組成。配電母線系統:配電母線用丁功能單元組件和 母線之間的連接,垂直分布在母線 小室中。1臺MNSZ.0型開關柜最多 可安裝2個3相或4相配電母線, 可以全高度、半高度、中間分開呈 兩段分布配置。垂直
7、母線為L型銅母線,它被嵌 裝丁用阻燃型塑料制造的功能壁 中,同整個母線系統一起,無需另 加隔板即可達到抗電擊防護等級(IP20)的要求。多功能隔板具有抗故障電弧性能,也可作為裝置小室和母線小室之間的 隔離。保護導體MNS2.0開關柜可布置成4線制或5線制的母線系統。除主母線及配電 母線外,4線制系統還包括保護中性線(PEN, 5線制系統包括保護接地線 和中性線(PE+N。市立口排寸.支架支排片排d塊接曰水壓4系統連接的保護/中性線連接水平安裝在裝置小室、電纜小室的下方,并 采用絕緣端子固定,排的長度按運輸單元進行分隔。供本柜連接用的保護 / 中性線連接排垂直安裝在電纜小室內,用絕緣子固定。PE
8、+N PENB及連接排均開有模數孔,便丁電纜的連接。二次線路及附屆設備聯接控制、保護及儀表設備的小線電流回路采用為截面不小丁2.5mm的 阻燃型多股銅導線,電壓回路采用截面不小丁1.5mm的多股銅導線,絕緣電 壓等級為1000X4所有不與主回路連接的小線采用同一種醒目的顏色,并在端子處具有持 久的標記,符合IEC446標準。每一個功能單元或組件的柜內小線均在端子排上接口,并留有25%勺備用端子。每根導線將固定在專用的端子上并可根據需要采用連接片進行多根 導線端接。每項設備將從公共的中性排上單獨引出一根中性線。8、可靠性、安全與操作方式MNS2.0低壓開關柜所采用的設備可按業主提出的 要求選定,
9、這些設備被按容 量分別每一個回路裝在一個 不同大小抽屜單元內,抽屜 單元設有工作位置、試驗位 置、抽出位置、隔離位置,每一位置都可與主開關機械聯鎖, 并可在操作手柄 上掛鎖,從而保證了操作的嚴格性和操作人員的人 身安全。各功能單元相互間隔,被分裝在高度不等 的封閉間隔內,保證了各功能單元運行的安全性并 最大限度地防止事故的擴大。開關柜的抽屜符合下列聯鎖要求:a.只有空氣開關被分閘后,抽屜才能移動;b.抽屜在工作位置時,二次插件鎖定不能拔出;c.開關在合閘時,抽屜不能能推入。抽屜回路上的開關手柄具有以下功能:開美了柄工作位置-主開關合閘,控制回路按鈕,組件鎖定。o 0分閘位置-主開關斷開,控制回路按鈕,組件鎖定。C/ s試驗位置-主開關分閘, 控制回路按鈕, 組件鎖定,可加三把鎖。隔離位置一抽出30mm距離,主回路及控制回路均斷 開,完成隔離,可
