1、課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修任務二任務二 單控白熾燈照明線路的安裝與維修單控白熾燈照明線路的安裝與維修1認識常用的照明線路元件2正確識讀單控白熾燈照明線路圖3學會安裝護套線配線單控白熾燈照明線路4學會白熾燈照明線路中常見故障的檢修 課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修白熾燈及燈座一、認識單控白熾燈照明線路元件一、認識單控白熾燈照明線路元件照明線路中的開關漏電保護裝置課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修1白熾燈及燈座白熾燈及燈座常用白熾燈常用白熾燈燈座課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維

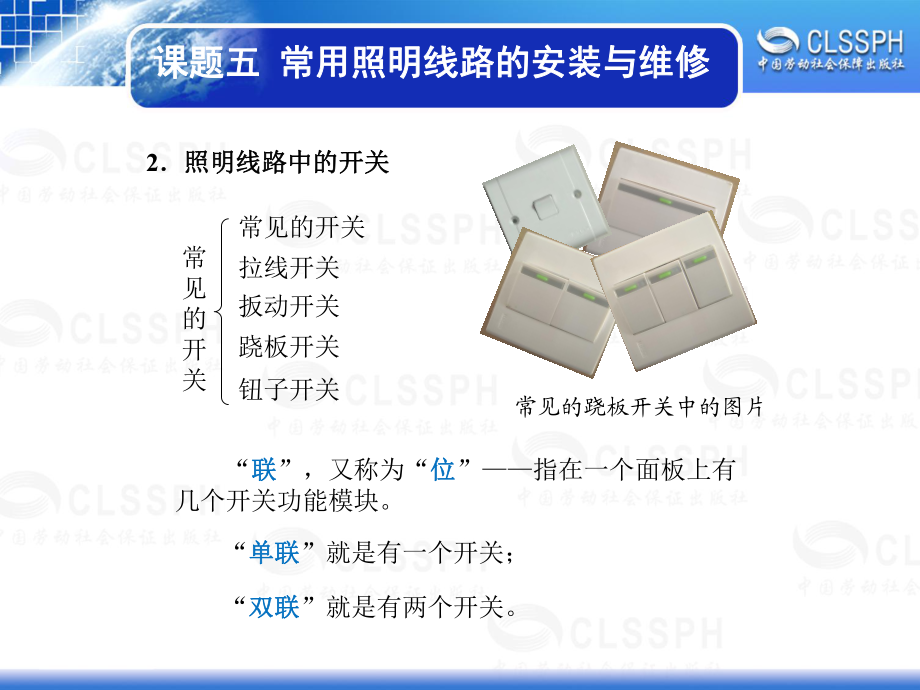

2、修2照明線路中的開關照明線路中的開關常見的蹺板開關中的圖片“聯聯”，又稱為“位位”指在一個面板上有幾個開關功能模塊。常見的開關常見的開關拉線開關扳動開關蹺板開關鈕子開關“單聯單聯”就是有一個開關；“雙聯雙聯”就是有兩個開關。課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修雙控開關可以作為單控開關用，使用時選擇公共接線端和任一個控制接線端。控控即一個開關選擇性地控制幾條線路。單聯單控開關單聯雙控開關課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修3漏電保護裝置漏電保護裝置極極指在漏電斷路器在保護時能同時斷開幾根線，單相220V電源供電的電氣設備應選用單極二線式或二極二

3、線式漏電斷路器。漏電保護裝置的額定值應能滿足被保護供電線路的安全運行要求。 課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修二、識讀單控白熾燈照明線路電氣圖二、識讀單控白熾燈照明線路電氣圖1單控白熾燈原理圖單控白熾燈原理圖單控白熾燈原理圖課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修2單控白熾燈安裝圖單控白熾燈安裝圖照明平面圖常用圖形符號單控白熾燈照明線路安裝圖400mm500mm300mm課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修三、安裝單控白熾燈照明線路三、安裝單控白熾燈照明線路定位劃線在電工板上安裝單控白熾燈照明線路：護套線的配線安裝連接

4、元件通電試驗課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修單控白熾燈照明線劃線定位根據布置圖確定電源、開關、燈座的位置，用筆做好記號，實際安裝時開關盒離地面高度應為1.3米，與門框的距離一般為150200毫米。 1定位劃線定位劃線課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修2護套線的配線護套線的配線（2）護套線敷設（1）導線根數確定表示此處需要兩根線，BVV21.5表示選用截面積為1.5平方毫米銅芯聚氯乙烯絕緣兩芯護套線，BVV表示聚氯乙烯銅芯絕緣護套線，2表示兩芯，1.5表示導線的截面積一根開關控制控線，一根零線。單控白熾燈照明線路配線一根火線，一根零線。課

5、題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修單控白熾燈照明線路護套線敷設步驟：留有200mm余量，方便連接課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修1兩固定線卡之間的距離為150300mm。2護套線轉彎時，用手將導線勒平后，彎曲成型，折彎半徑不得小于導線直徑的6倍，轉彎前后應各用一個線卡夾持。3護套線進出元器件時應安裝一個線卡夾持。4護套線的敷設要做到橫平豎直。課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修3安裝連接元件安裝連接元件安裝連接開關2去除絕緣層不能太長，安裝后接線樁處不要漏銅 。單控白熾燈照明線路開關的安裝燈座的安裝與連接漏電保護

6、斷路器的安裝與連接1開關必須串聯在火線上，不應串接在零線回路上，這樣當開關處于斷開位置時，燈頭及電氣設備上不帶電，以保證檢修的安全。課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修1）燈座的安裝與連接1螺口平燈座有兩個接線樁，來自開關的受控火線必須連接中心舌簧片的接線樁上，零線連接到螺紋圈接線樁上。2壓接圈應順時針彎曲，保證擰緊的時候不會使其松開。課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修2）漏電保護斷路器的安裝與連接2單極二線漏電斷路器上有“N”標志，表示此接線端接零線即黑線。 單控白熾燈照明線路漏電保護斷路器的安裝1做到連接處不漏銅，也不能壓絕緣皮課題五課

7、題五 常用照明線路的安裝與維修常用照明線路的安裝與維修4 4通電試驗通電試驗（1）短路檢查短路檢查（2）通電試驗單控白熾燈照明線路通電試驗萬用表照明線路檢測課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修四故障的檢修四故障的檢修1故障檢修的步驟故障檢修的步驟照明線路的維修可分為三個步驟：了解故障現象故障現象分析檢修課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修（1）驗電筆的介紹驗電筆驗電筆簡稱電筆，用來檢驗低壓電線、電器、和電氣裝置是否帶電的輔助安全工具。有鋼筆式、螺絲式和數字式三種。外觀及結構組成2驗電筆檢測故障驗電筆檢測故障課題五課題五 常用照明線路的安裝與維

8、修常用照明線路的安裝與維修正確使用方法1使用時大拇指應觸及后端金屬部分。2電筆前端應加護套，保證驗電時人體不碰及前端金屬部分，否則要造成觸電事故。3電筆一般不能作為螺釘旋具使用。 錯誤使用方法課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修（2）驗電筆檢測驗電筆檢測火線課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修3萬用表檢測萬用表檢測燈座兩接線端電壓萬用表檢測線路漏電檢測漏電斷路器輸出電壓 課題五課題五 常用照明線路的安裝與維修常用照明線路的安裝與維修故障現象故障現象產生原因產生原因檢修方法檢修方法燈泡不亮 1燈泡鎢絲燒斷2燈座或開關接線松動或接觸不良3線路中有斷路故障1調換新燈泡2檢查燈座和開關的接線并修復3用電筆檢查線路的斷路處并修復開關合上后漏電開關自動關閉1燈座內兩線頭短路2螺口燈座內中心銅片與螺旋銅圈相碰短路3線路中發生短路或漏電4用電
