1、電氣工程基礎課程設計題 目發電廠主接線及線路電流保護設計學生姓名 學 號 學 院 專 業指導教師 二0 一 0年十二月二十三日通過這個具體的課題，綜合運用所學知識，解決具體工程實際問題，學習工程設計的基本技能，基本程序和基本方法，培養自己的科學研究和設計計算方面的能力，培養自己關于工業建設中的政策觀念和經濟技術觀念，擴大知識領域，提高學自己分析問題和解決問題的能力。一、 設計內容：1. 發電廠主接線方案的選擇和主變型式的確定。2. 繼電保護方式選擇和整定的計算。3. 繪圖4. 整理說明書及計算書為滿足某地區經濟發展和人民生活對電力的需要，經系統規劃設計論證，新建做發電廠，發電廠與系統連接情況如

2、下圖5一、建設規模1 此發電廠安裝3 臺發電機，額定電壓為10.5kv2 發電廠升壓至110kv 和 35kv 后接入電網3 各電壓側出線回路數：110kv 側 6 回， 35kv 側 2 回二、主要參數1 發電機阻抗 XG1 = 15 Q , XG2=10 Q , XG3=10 Q2 線路參數L1=L2=L3=60km 、 LBC=50km,L CD=30km,L DE=20km, 線路阻抗 0.4 Q/km3 .可靠系數 Kiel =1.2 , Knrel=K,el =1.15, Kst =1.5, Kre=0.854 . 負荷電流IBCLmax=300A，,IcD) Lmax 二200A

3、, IDELmaX=150A5 . 發電機最多三臺運行，最少一臺運行，線路最多三條運行，最少一條運行。設計計算書原始材料分析一、擬定主接線方案1 確定主變型式相對單相變壓器來說，三相變壓器經濟性能好、占地少、損耗也小。 因此在我國330kv 及以下電壓等級，只要不受制造和運輸條件限制，都盡量采用三相變壓器。對于主變壓器的110500kv側采用中性點直接接地方式對于主變壓器635kv 側采用中性點不接地方式T1、T2:假設選取 SFSLi-10000/110 YN , yn, d11T3假設選取SFL7-8000/110 10/110 YN、 d11參考資料：一些地方將35kv 以上電壓等級的電

4、力變壓器稱為主變壓器例如SZSF11-11000 110/10.5發電機與主變之間連接導線的形式一般是封閉母線，有銅牌和鋁排兩種形式，一般鋁排多些。中性點直接接地一般用于100kv 以上的電力系統中；在我國1066kv 電網均采用中性點不接地或經消弧線圈接地的運行方式，以保證在單相接地故障時，能帶故障運行2h。2 選擇各側接線方式G1、G2通過兩臺三繞組變壓器分別送入 35kv和110kv電網G3采用單元接線將電能直接送入110kv系統35kv 側僅有兩回出線，采用內橋接線可以滿足供電要求，以后有發展可以方便過渡成其他接線.。110kv 側電壓等級較高，出線回路數比較多為六條，采用雙母線帶旁路

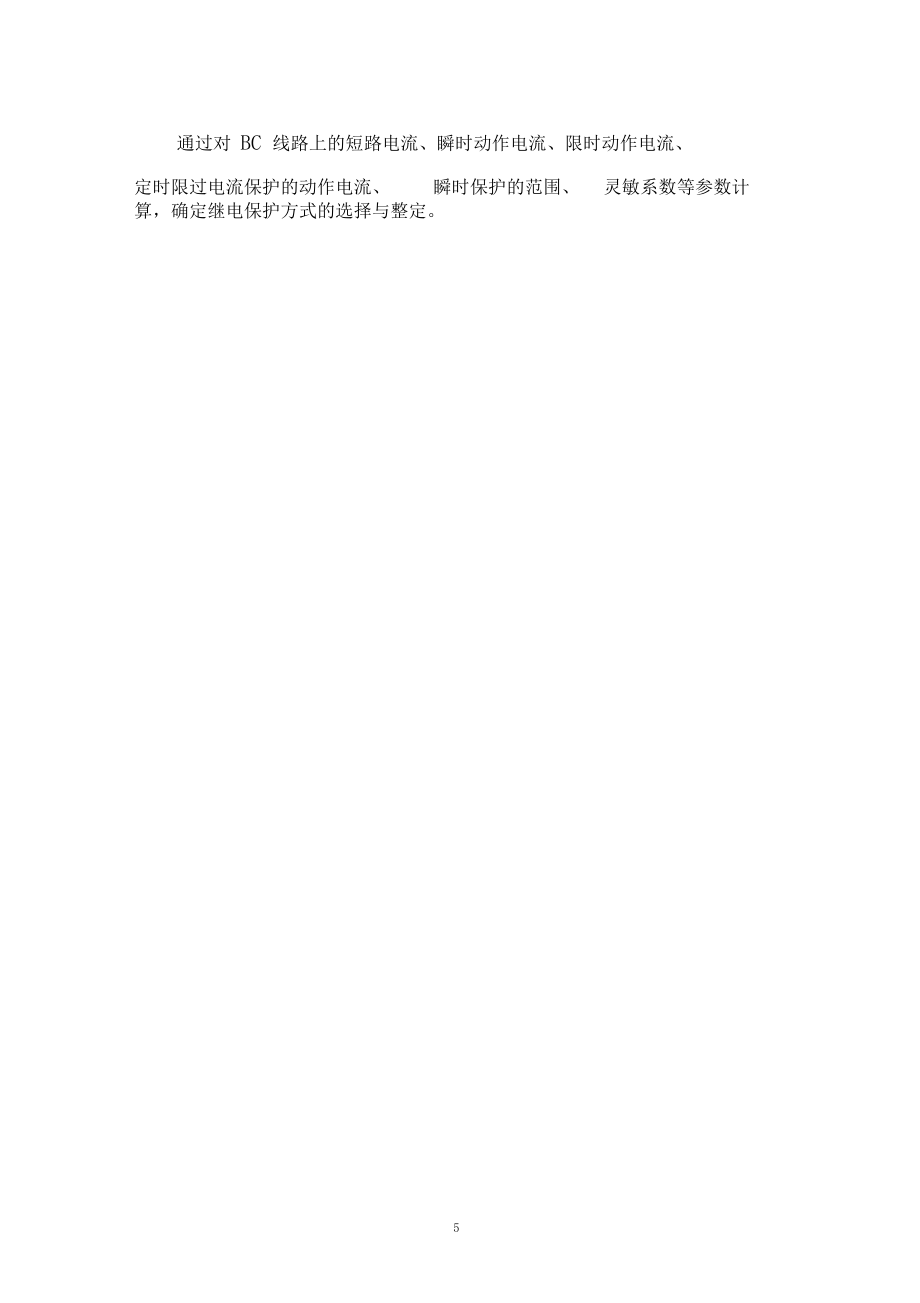

5、接線，并設有專門的旁路斷路器，各出線回路參與旁路，因此檢修這些出線斷路器就可以不停電，而從發電機進入110kv母線的進線回路，考慮故障幾率較小，就沒有參加旁路。二、繼電保護方式的選擇與整定：1DL 處的保護方式及相應的I dz、 klm tdz1DL 一般指編號為1 的斷路器的簡稱通過對 BC 線路上的短路電流、瞬時動作電流、限時動作電流、定時限過電流保護的動作電流、瞬時保護的范圍、靈敏系數等參數計 算，確定繼電保護方式的選擇與整定。主接線圖6繼電器保護原理接線圖11展開接線圖交流電流回路跳閘回路過流直回流路操作 回 路+wIKS信號回路2Ks3KS備注：KA電流繼電器KT時間繼電器KS信號繼

6、電器YT跳閘線圈KM接觸器對以上方案進行系統的評估，110kV側電壓等級較高，出線回路 數比較多，采用雙母線帶旁路接線，雙母線接線有以下幾點優點：供電可靠，通過兩組母線隔離開關的倒換操作可以輪流檢修一組 母線而不致使供電中斷，一組母線故障后，能迅速恢復供電，檢修任 一回路的母線隔離開關，只停該回路。調度靈活，各個電源可以任意分配到某一組母線上， 能靈活地適 應系統中各種運行方式調度和潮流變化的需要。擴建方便，向雙母線的左右任何一個方向擴建， 均不影響兩組母 線的電源和負荷均勻分配，不會引起原有回路的停電，當有雙回架空線路時，可以順序布置，以致連接不同的母線段時，不會如單母線分為那樣導致出線交叉

7、跨越。便于試驗，當個別回路要單獨進行試驗時，可將該回路分開，單獨接至一組母線上。雙母帶旁路除具有以上優點外，還具有以下特點，就是在進出線斷路器檢修時（包括其保護裝置的檢修和調試）不中斷對用戶的供電。35kv 側僅有兩回出線，采用內橋接線可以滿足供電要求，橋型接線適合于具有兩進兩出回路的發電廠，它有接線簡單清楚、使用電器少，造價低，比較容易發展為單母線或雙母線接線。1DL 處使用三段式電流保護，即瞬時電流速度按保護和限時電流速度按保護作為BC 線路相間短路的主保護，定時限過作為電流速度按保護線路相間短路的近后備和相鄰線路的遠后備，可靠性高。總的來說，上述方案在供電可靠性、運行經濟性方面都比較合理

8、。結論：經過對原始資料的分析，主變型式的確定，電氣主接線方式的選擇，繼電保護方式的選擇和整定，可以得出如下結論：1. 電氣主接線具有可靠性、靈活性和經濟性的特點。2. 繼電保護的配置及整定具有可靠性、速動性、選擇性以及高靈敏性的優點，完全可作為大機組的保護配置。3. 電氣設備完全滿足主接線的要求。1(1 5k V11 OkY計算：當發電機一臺運行，線路一條運行時：Xsma>=15+60*0.4=39 Q當發電機三臺運行，線路三條運行時：Xsmin=15| 10| 10+2411 24 11 24=11.75 Q線路 BG CD DE 阻抗分別為 Xbc=50*0.4=20 Q >

9、Xcd=30*0.4=12Xde=20*0.4=8 QI段BC上C點發生三相短路和兩相短路時，短路電流為：I(3)fB = 110/ 3/(11.75+20) =2.0KA= I fBmaxI fB =110/ .3/ (39+20) * 3/2=0.932KA= I *所BC的瞬時電流速斷的動作電流:I op1 = K rel IfBmax=2.4KA最小保護范圍：l min(%)=1/XAB( V3/2*Ep/I '- X Sma=1/20*( 43/2*110/ 3/2.4-39) =-0.804可0.15,0.2,不符合保護要求，需增加限時電流速斷保護。n段CD上D點發生三相短

10、路和兩相短路時，短路電流為：I (" = 110/ 3/(11.75+32)=1.452KA= I (3)小I fC = 110/ j3/ (39+32) * 3/2=0.775KA= I 所所CD的瞬時電流速斷的動作電流：I p2 = N rel I fCmax=1.7424KABC的限時電流速斷的動作電流：I '尸 K'l I Zop2=2.0037KA靈敏系數：K= I fBmJ I %1=0.932/2.00376=0.465/1.3,1.5, 不符合保護要求，需增加定時限過電流速斷保護。田段定時限過電流速斷保護動作電流I p1>I LBmaX=300A,I m
