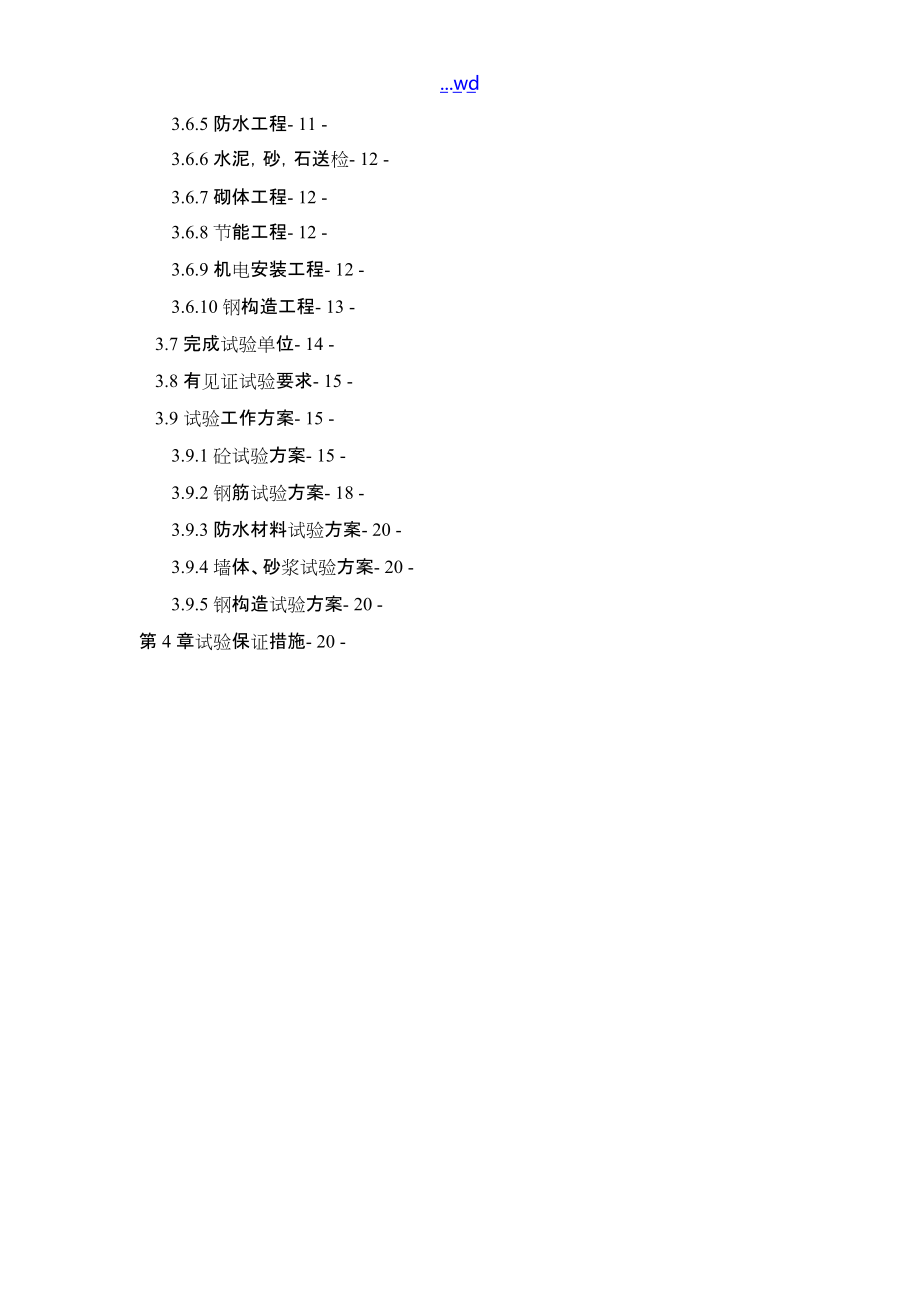

1、.wd重慶西郊醫院茶園新城區新建醫院一期工程檢驗試驗實驗方案編制人：審核人：審批人：二零一一年八月目錄第1章工程概況- 1 -1.1編制說明及依據- 1 -1.1.1編制說明- 1 -1.1.2編制依據- 1 -1.2工程情況- 2 -1.2.1工程概況- 2 -1.2.2建筑概況- 2 -1.2.3構造概況- 2 -1.3試驗內容- 4 -第2章試驗總體安排- 4 -2.1試驗準備- 4 -2.1.1養護室條件- 4 -2.1.2組織機構- 5 -2.1.3試驗資質及證件- 5 -2.1.4試驗設施- 5 -2.2試驗人員培訓- 5 -2.3試驗室臨時用水、電- 5 -第3章試驗主要管理及施

2、工方法- 6 -3.1試驗工作的主要管理方法- 6 -3.2試驗工作的主要內容- 6 -3.3主要試驗記錄- 7 -3.4檢驗和試驗工作程序- 7 -3.5檢驗批劃分- 8 -3.6主要試驗管理- 8 -3.6.1混凝土工程- 8 -3.6.2建筑砂漿- 9 -3.6.3鋼筋工程- 10 -3.6.4回填土工程- 11 -3.6.5防水工程- 11 -3.6.6水泥，砂，石送檢- 12 -3.6.7砌體工程- 12 -3.6.8節能工程- 12 -3.6.9機電安裝工程- 12 -3.6.10鋼構造工程- 13 -3.7完成試驗單位- 14 -3.8有見證試驗要求- 15 -3.9試驗工作方案

3、- 15 -3.9.1砼試驗方案- 15 -3.9.2鋼筋試驗方案- 18 -3.9.3防水材料試驗方案- 20 -3.9.4墻體、砂漿試驗方案- 20 -3.9.5鋼構造試驗方案- 20 -第4章試驗保證措施- 20 -第1章 工程概況1.1 編制說明及依據1.1.1 編制說明為了加強本工程的試驗管理，針對本工程的實際情況，特編制此方案，本方案主要表達土建試驗總體安排，主要試驗方法，以及保證措施。1.1.2 編制依據1?建筑工程施工質量驗收統一標準?GB50300-20012?建筑地基根基工程施工質量驗收標準?GB50202-20023?地下防水工程質量驗收標準?GB50208-20024?

4、混凝土構造工程施工質量驗收標準?GB50204-20025?鋼筋混凝土用熱軋帶肋鋼筋?GB1499-19986?混凝土質量控制標準?GB50164927?預拌混凝土?GBl4902948?鋼筋混凝土用熱軋帶肋鋼筋?GBl49919989?硅酸鹽水泥、普通硅酸鹽水泥?GBl75199910?普通混凝土力學性能試驗方法標準?GB/T50081-200211?鋼筋焊接及驗收規程?JGJ18-200312?鋼筋焊接接頭試驗方法標準?JGJ/T27-200113?鋼筋機械連接通用技術規程?JGJ107-200314?地下防水工程質量驗收標準?GB50208-200215?砌體工程施工質量驗收標準?GB5

5、0203-200216?混凝土外加劑應用技術規程?DBJ13-77-200617?鋼筋滾軋直螺紋連接技術規程?DBJ13-63-20051.2 工程情況1.2.1 工程概況工程名稱重慶西郊醫院茶園新城區新建醫院一期工程工程地點重慶市南岸區茶園新城區A56-01地塊施工單位重慶建工集團股份監理單位重慶恒佳工程建設監理代建業主重慶賽迪工程咨詢建設單位重慶西郊醫院設計單位中國機械工業第三設計研究院1.2.2 建筑概況工程規模總建筑面積49862.49m2地上層數16層地下層數2層建筑總高度66.00m建筑布局本工程由主樓一期住院樓和門診綜合樓組成。附屬建筑有鍋爐房和食堂。建筑等級一級使用年限50年抗

6、震設防烈度6度防火分類一類高層辦公綜合樓，耐火等級一級，耐久等級一級；1.2.3 構造概況結 構 概 況 特 征 表樁根基形式主副樓均為人工挖孔樁。主體構造形式副樓為框架構造，主樓為框架剪力墻構造抗震烈度6度建筑場地類別類各局部構造的混凝土強度等級部位混凝土強度等級附加技術要求地下室地下室柱墻負二層柱C40;擋墻C45負一層柱C35擋墻砼抗滲等級P8地下室底板C30無膨脹加強帶高于相鄰構造砼一個等級地上構造樓板C30柱墻C30其它填充墻圈梁、構造柱C20屋面構造柱、壓頂梁C25 鋼筋級別HPB235鋼筋，fyk=235Mpa、HRB335鋼筋，fyk=335Mpa、 HRB400鋼筋，fyk=

7、400Mpa底層地面標高m-10.1m底板厚度mm300mm各層樓板標高及其主要板厚度mm-1層-10.1m-4.85m120mm1層-4.85m-0.05m160mm2層-0.05m4.75m100mm3層15層4.75m57.25m100mm屋面層61.75m120mm構架層65.35m120mm1.3 試驗內容分項工程試驗工程鋼筋工程鋼筋原材試驗滾軋直螺紋接頭試驗鋼筋電渣壓力焊接頭試驗混凝土工程水泥、砂、石試驗混凝土抗壓強度試驗混凝土抗滲試驗防水工程高聚物改性瀝青防水涂料試驗自粘性防水卷材聚氨酯防水涂膜防水涂料試驗砌筑工程水泥、砂、石試驗砂漿抗壓強度試驗燒結頁巖空心磚及其配磚粉煤灰加氣砼

8、砌塊Mu7.5實心砼砌塊植筋抗拔試驗土方工程土回填土試驗外墻裝飾工程外墻飾面涂料、外墻飾面磚試驗節能工程擠塑板試驗玻璃幕墻工程化學錨栓拉拔試驗、硅膠相容性試驗、玻璃節能試驗、幕墻現場淋水試驗第2章 試驗總體安排2.1 試驗準備2.1.1 養護室條件1混凝土標準養護室：養護環境202，相對濕度90%以上。2操作間：10室溫30，自然濕度。2.1.2 組織機構1.成立試驗管理小組組長：錢中利副組長：李代波、何棲小組成員：舒龍、周孝兵、王睿、陶福蘭 2.小組職責組長及副組長負責對試驗全過程的監視、檢查、控制，驗收試驗結果。小組成員負責試驗取樣,送檢并完成?施工試驗管理方案?的編制及試驗資料的竣工歸檔

9、。2.1.3 試驗資質及證件試驗人員必須具備?職業技能崗位證書?且證件在有效期內。2.1.4 試驗設施在現場設20m2的試驗室,分標準養護室和操作間。配備如下試驗工具:序號名稱單位數量1干濕溫度儀臺12混凝土試模組103砂漿試模組54抗滲試模組25環刀個26普通溫度計只107游標卡尺0-125mm把18混凝土坍落度桶個22.2 試驗人員培訓試驗人員必須持試驗資格上崗證上崗，輔助試驗人員進展試驗工作的人必須具備相關試驗知識，并承受工程經理部試驗人員對其進展的試驗知識的培訓。2.3 試驗室臨時用水、電電從二級電箱引入，室內分布。水從現場臨時用水系統引入一總閥門，然后進展分支。第3章 試驗主要管理及

10、施工方法3.1 試驗工作的主要管理方法1.工程試驗人員負責所有施工試驗及進場原材料的復試， 2.對涉及構造安全的試塊、試件和材料應按國家現行有關檢測抽樣標準100%的實行見證取樣檢測。其中按質檢站要求送監視檢測機構進展監視檢測.3.現原材料及半成品、構配件均應先取樣檢驗，后投入使用，按相關標準的驗收批量、取樣方法，由取樣人及時通知見證人到場，共同進展見證取樣并作好見證取樣記錄，使所抽取的樣品能真實代表現場所進材料、構配件的材質狀況。4.樣品取好后，根據樣品的性質及相關標準的規定，以雙方認可的方式，做好樣品的成型、保養、存放及封樣工作。樣品應由見證人和取樣人共同送檢，辦理檢測委托時，送檢人應出示

11、見證員取樣員資格證書及見證記錄，并在檢測委托單上簽名。5.本工程試驗員取樣時必須有重慶恒佳工程建設監理的見證，將取樣送到見證試驗室“重慶市南岸區建設工程質量檢測所進展試驗。6.試驗人員必須及時將試驗結果通知工程經理部技術負責人和質量總監,并將試驗報告一式貳份原件報工程經理部資料部門整理后歸檔。3.2 試驗工作的主要內容根據本工程的實際情況,主要試驗內容如下:1.砼試樣制取、成型、養護、送檢；2.建筑砂漿試件制取、成型、養護、送檢；3.回填土干密度取樣、送檢；4.鋼筋焊件、機械連接接頭取樣、送檢；5.鋼筋原材料進場復試取樣、送檢；6.水泥原材料進場復試取樣、送檢；7.砂、石原材料進場復試取樣、送

12、檢；8.砌體材料進場復試取樣、送檢；9.防水材料進場復試取樣、送檢；10.砼坍落度測試。11. 接地電阻測試12. 植筋抗拔試驗13. 外墻保溫錨栓抗拔、擠塑板抗拔14.玻璃幕墻化學錨栓拉拔試驗、硅膠相容性試驗、玻璃節能試驗、幕墻現場淋水試驗 15、外墻飾面磚抗拔試驗3.3 主要試驗記錄1.同條件養護溫度記錄；2.砼試塊制作取樣及報告記錄；3.砂漿試塊制作取樣及報告記錄；4.回填土取樣及報告記錄；5.鋼筋焊件、機械連接接頭取樣及報告記錄；6.鋼筋原材料取樣及報告記錄；7.水泥取樣及報告記錄；8.砂、石試驗取樣及報告記錄；9.砌體試驗取樣及報告記錄；10.防水材料取樣及報告記錄；11.測試砼塌落

13、度記錄。3.4 檢驗和試驗工作程序3.5 檢驗批劃分3.6 主要試驗管理3.6.1 混凝土工程1砼坍落度：本工程采用商品砼，待砼運至指定卸料地點后，試驗人員即可進展砼坍落度測試。實測的砼坍落度與要求坍落度之間的允許偏差應符合下表要求：要求塌落度允許偏差mm非泵送80 20泵送18030在砼澆筑過程中，試驗人員在每一工作臺班時間內測定砼坍落度至少兩次。2砼的取樣、試塊的制作、養護(1)試塊留置要求如下：砼試件在砼澆筑地點隨機抽取，每100盤(每盤1m3)且不超過100m3的同配合比的砼，取樣不得少于一次；每工作班拌制的同配合比的砼缺乏100盤時，取樣不得少于一次。對現澆砼構造，其試件留置尚應符合

14、以下規定：每一現澆樓層同配合比的砼，其取樣不得少于一次；同一單位工程每一驗收工程中同配合比的砼，其取樣不得少于一次。每次取樣至少留置一組標準試件，同條件養護試件的留置組數可根據構造構件的拆模、吊裝及施工期間臨時負荷、大梁負荷時的砼強度實際需要確定。防水砼連續澆筑量為500m3以下時，留置兩組抗滲試塊，每增加500 m3增留一組。一組在標準情況下養護，另一組與現場一樣情況下養護，試塊養護期不得少于28天。如使用的原材料、配合比或施工方法有變化時，現場應另行留置試塊。構造實體檢驗用條件養護試件留置方式和取樣數量符合以下要求：A.同條件養護試件所對應構造部位，應由監理建設、施工單位等各方共同選定。B

15、.對混凝土構造工程中的各混凝土等級。均應留置同條件養護試件。C.同一強度等級的同條件試件，其留置的數量應根據混凝土工程量和重要性確定，不宜少于10組，且不應少于3組。D.同條件養護試件拆模后，應放置在靠近相應構造構件或構造部位的適當位置，并應采取一樣的養護方法。E.同條件養護試件應到達等效養護齡期時進展強度試驗。等效養護齡期可取按日平均溫度逐日累計到達600時所對應的齡期，0及以下的齡期不計入，等效養護齡期不應小于14天，也不宜大于60天。同條件試塊放置設55寬cm25高cm25長cm試塊同條件養護鋼筋籠子，靠澆注部位放置并一起養護。(2)試塊的制作及養護： 標準試件的養護環境為：溫度202，

16、相對濕度90%以上。養護至28d齡期時按標準試驗方法測得的砼立方體(邊長為150mm)抗壓強度可作為評定構造構件的砼強度。試塊成型后，用已準備好的塑料薄膜覆蓋、保溫。及時登記砼施工及試塊制作記錄，第二天依取樣順序在試塊上編號、拆模、進展養護，到齡期及時送檢。3.6.2 建筑砂漿1試塊的取樣原那么：每一樓層或250m3砌體中的各種標號的砂漿，每臺攪拌機至少檢查一次，每次至少制作一組試塊每組3塊,根基砌體可按一個樓層計。如砂漿標號或配合比變更時還應制作試塊。2試塊的取樣方法如下:在砂漿使用地點的砂漿槽、砂漿運送車或攪拌機出料口，至少從三個不同部位集取。所取試樣的數量應多于試驗用料的12倍。現場取來

17、的試樣在試驗前應經人工翻拌，以保證其質量均勻。3砂漿的養護：按標準方法制作邊長為70.7mm的立方體試件。在如下條件養護水泥混合砂漿為溫度203，相對濕度60%80%；水泥砂漿為溫度203，相對濕度90%以上。養護至28天齡期時試壓，作為評定砂漿的強度。試塊成型后要及時登記砂漿試塊成型記錄，第二天依取樣順序在試件上編號、拆模、養護，到28d齡期送檢。3.6.3 鋼筋工程1.主要包括鋼筋原材復試、鋼筋加工過程中的焊接試驗和鋼筋機械連接滾軋直螺紋接頭試驗。2.工程經理部物資部必須監視鋼筋原材復試及機械連接接頭加工過程中的試驗，并參與有監理參加的有見證試驗過程。配屬隊伍試驗人員負責現場鋼筋施工過程的

18、試驗，工程經理部試驗人員必須監視并參與有監理參加的有見證試驗。3鋼筋原材復試：熱軋鋼筋60t為一批，做拉伸及冷彎屈服點強度、極限強度、伸長率試驗。鋼筋材質中，不同鋼號、不同爐號的鋼筋為混合批，如果含碳量差超過0.2%或含錳量差超過0.15%時，一張材質必須對不同爐號和鋼號分別做復試。4鋼筋機械連接性能試驗：鋼筋連接工程開場前及施工過程中，應對每批進場鋼筋和接頭進展工藝評定：取每種規格鋼筋接頭的試件數量3根，并取母材同樣數量。5.施工過程中，同一施工條件下的同一批材料的同等級、同規格接頭以500頭為一驗收批進展檢驗。缺乏500頭也為一個驗收批。6.本工程的鋼筋規格種類較多，用量較大，約為1063

19、3t，其中大直徑鋼筋有32mm和40mm，其使用部位主要集中在地下室及主體梁、柱等部位鋼筋規格及級別如下表：序號鋼筋種類鋼筋直徑1HPB2356、8、102HRB33510、12、14、16、183HRB4008、10、12、14、16、18、20、22、253.6.4 回填土工程1.土方回填土方正式回填前，選定經業主、監理批準的土源，取15kg20kg土樣送至試驗室進展標準擊實試驗并確定土樣最大干密度和最正確含水率，以此作為控制回填土質量的指標。回填土取樣頻數為：A.基坑每50100m2應不少于1個檢驗點。B.基槽每1020m應不少于1個檢驗點；C.每一獨立根基下至少有1個檢驗點2.場地平整

20、： 長度、寬度、邊坡為每20m取1點，每邊不應少于1點每100400m2取1點，但不應少于10點；注：當用環刀取樣時，取樣點應位于每層2/3的深度處回填土施工過程中，現場試驗人員負責回填土干密度試驗取樣及送檢，同時填寫試驗記錄。試驗結果出來后，立即以口頭或書面形式通知現場責任師，對試驗合格的土層，方可允許繼續回填。對試驗不合格的土層，必須重新壓實，并再次試驗，直至合格。本工程底板標高為-10.1m，到0.05m有10050mm，按250mm為一層，每層至少一個點的原那么，本工程回填實驗共需40個點，其中分了40層。3.6.5 防水工程1.高分子防水涂料使用必須進展抽樣復驗：按同一生產廠、同一類

21、型的產品，每10t為一驗收批，缺乏10t也按一批計進展抽檢。2.防水卷材使用前必須抽樣復驗：每10000m2為一批，缺乏時仍為一批。3.本工程采用自粘性防水卷材、高聚物改性瀝青型防水涂料、聚氨酯防水涂料。其中防水涂料送檢2次，防水卷材送檢1次。3.6.6 水泥，砂，石送檢1.砌體工程用水泥應以同一生產廠家、同一批號200t為一批，每批進展抽樣。2.使用的單位應按砂的同產地同規格分批驗收，應以400m或600t為一驗收批，當砂或石的質量比較穩定、進料量又較大時，可以1000t為一驗收批。3. 使用的單位應按石的同產地同規格分批驗收，應以400m或600t為一驗收批，當砂或石的質量比較穩定、進料量

22、又較大時，可以1000t為一驗收批。4.本工程砌筑用水泥，砂，石見證取送樣次數按上述原那么視具體情況按工程實際進場數量確定。3.6.7 砌體工程1.蒸壓加氣混凝土塊取樣頻數為同品種、同規格、同等級的砌塊，以10000塊為一批，缺乏10000塊也為一批。2.本工程砌體材料為：粉煤灰加氣混凝土及實心加氣混凝土，粉煤灰加氣混凝土砌塊厚度為200mm，實心混凝土為240mm厚3.6.8 節能工程1.擠塑板是一種具有高抗壓、不吸水、防潮、不透氣、輕質、耐腐蝕、使用壽命長、導熱系數低等優異性能的環保型保溫材料。按標準要求，擠塑板應按當地要求進展檢測它的抗水性，防潮性，隔熱保溫性，高強度抗壓性2.本工程根據

23、節能設計要求，屬于夏熱冬暖地區，用的40厚的擠塑板，根據要求檢測它的抗水性，防潮性，隔熱保溫性，高強度抗壓性3.根據保溫施工?外墻外保溫工程技術規程?的有關規定，在施工過程中還應對擠塑板的固定錨栓及擠塑板的粘接強度進展試驗。4、外墻保溫施工完成后還應進展保溫層鉆芯取樣試驗。3.6.9 外墻飾面工程外墻飾面磚粘貼是外墻裝飾的常見做法之一，但飾面磚的粘接是否結實直接影響到使用的安全性，根據?外墻飾面磚工程施工及驗收規程?、?建筑工程飾面磚粘接強度檢驗標準?相關要求必需對飾面磚粘貼的粘接性能進展測試。到達標準要求后才準予驗收合格。飾面磚抗拔試驗按每3層抽檢一組，每組部少于3塊。抽檢方式隨機抽取部位見

24、證試驗。3.6.10 玻璃幕墻工程玻璃幕墻工程是一項施工工藝要求相對較高的工程。安全性及功能使用性要求較高，根據幕墻施工的強制性要求必需進展化學錨栓拉拔試驗、硅膠相容性試驗、玻璃節能試驗、幕墻現場淋水試驗。相關標準有?玻璃幕墻工程技術規程?、?建筑安全玻璃管理規定?、?金屬與石材幕墻工程技術標準?。3.7 完成試驗單位分項工程試驗工程備注鋼筋工程鋼筋原材試驗 鋼筋焊接接頭鋼筋機械連接接頭試驗試驗室試驗室混凝土工程混凝土外加劑試驗混凝土抗壓強度試驗混凝土抗滲試驗商品混凝土攪拌站試驗室、混凝土攪拌站試驗室、混凝土攪拌站防水工程自粘性防水卷材試驗聚氨酯防水涂料試驗高聚物防水涂料試驗試驗室試驗室試驗室

25、外加劑工程膨脹劑試驗實驗室砌筑工程水泥試驗砂試驗石實心混凝土砌塊試驗粉煤灰加氣混凝土砌塊燒結頁巖空心磚及配磚試驗室 混凝土攪拌站試驗室 混凝土攪拌站試驗室 混凝土攪拌站試驗室試驗室試驗室回填土回填土干密度試驗試驗室建筑節能工程擠塑板的四性檢測擠塑板的錨栓抗拔試驗擠塑板抗拔試驗試驗室試驗室試驗室玻璃幕墻化學錨栓拉拔試驗硅膠相容性試驗玻璃節能試驗幕墻現場淋水試驗試驗室試驗室試驗室試驗室3.8 有見證試驗要求1.依據見證取樣和送檢制度，是必須在監理人員見證下，由施工人員在現場取樣，送至試驗室進展試驗。見證人員應經市建委統一培訓考試合格并取得“見證人員崗位資格證書后，方可上崗任職。2.有見證試驗取樣和

26、送檢次數不得少于試驗總次數的100%，3.見證試驗報告加蓋“有見證試驗章。3.9 試驗工作方案3.9.1 砼試驗方案1.砼標準試塊留置方案地 下 室抗 壓強度部位總 量m批 量m標 養備 注C15主要用于根基墊層100C30主要用于根基樁100C35主要用于頂板，梁、柱100C40主要用于內墻，柱構造100抗 滲C45P8)主要用于擋墻500主體局部抗 壓強度部位總 量m批 量m標 養備 注C20主要用于主體二次構造C25主要用于屋面二次構造100C30主要用于板，梁、柱100備注：上述混凝土留置組數主要按方量留置，實際澆注時按每臺班及澆注方量一起結合留置。2.砼同條件試塊留置方案部位等級強度

27、留置組數備注地 下室人工挖孔樁C30226A區146組，B區80組根基承臺及地梁C30A區 組，B區 組地下室負二層墻柱C40A區 組，B區 組地下室負一層墻柱C35A區 組，B區 組地下室負一層板C30A區 組，B區 組地上部分1-15層墻柱板樓梯等C3015每層 組總 計C15組C20組C25組C30組C35組C40組C45組總計組備注對涉及混凝土構造安全的重要部位，應制作、養護、檢測混凝土同條件養護試件。同條件養護試件的留置組數，應符合以下要求：1. 同條件養護試件所對應的構造構件或構造部位，應由監理建設、施工等各方共同選定。2. 對混凝土構造工程中的各混凝土強度等級，均應留置同條件養護試件。3. 同一強度等級的同條件養護試件，其留置數量應根據混凝土工程量和重要性確定，不宜少于10組，且不應少于3組。4. 同條件養護試件拆模后，應放置在靠近相應構造構件或構造部位的適當位置，并應采取同樣的養護方法5. 拆模試塊沒在其中，根據工程重要部位而定3.9.2 鋼筋試驗方案地下室規格總數量批量抽檢數量備 注6.560t860t1060t1260t1460t1660t1860t2060t2260t2560t地上部分6.560t860t1060t1260t1460t1660t1860t2060t2260t
