1、CRH翌動車組空氣制動及供風系統制動是人為地利用制動力使列車減速、停車、阻止其運動或加速的統稱。正常運行狀況下，CRH2 型動車組采用常用制動、快速制動使運行中的動車組能迅速地減速或停車，防止動車組在下坡道上增速或超速；停放制動采用鐵靴方式（ 在坡道最上方位置的頭車的前3 軸中沒置6 個鐵靴 ） 來防止停放的動車組因重力或風力作用而溜逸。從系統組成和類型來說，CRH型動車組制動系統采用復合制動模式，即再生制動+電氣指令式空氣制動。電氣指令式空氣制動采用微機控制的直通式電空制動。本章對微機控制的直通電空制動及其供風做詳細說明。10.1 制動系統的組成及特點10.1.1 CRH 2型動車組制動系統

2、的組成CRH2 型動車組制動系統由制動控制系統、基礎制動系統及空氣供給系統三大部分組成。制動控制系統包括：制動信號發生裝置、制動信號傳輸裝置、制動控制裝置。制動信號發生裝置即司機制動控制器，位于 1， 8號 （T1c，T2c） 車司機室操縱控制臺。制動信號傳輸裝置借助于列車信息控制系統，包括中央 裝置、車輛終端裝置，采集與傳輸制動指令，同時接收制動 狀態指令。圖10. I制動系統列（布置圖制動控制裝置接受制動指令、實施制動力的控制，并以整體集成方式將其吊裝在每輛車的地板下。其內部集成了電 子控制單元和由各風動閥 （電空轉換閥、緊急閥、中繼閥、 調壓閥等）組成的制動控制單元（BCU）、空氣制動管

3、路上所需 的各種閥門及風缸等。基礎制動裝置位于轉向架上，由帶防滑閥的增壓氣缸及 油壓盤式制動裝置等組成?？諝夤┙o系統由位于 3, 5, 7號車地板下的3臺空氣壓 縮機、干燥器.及用于每輛車的總風缸、制動供給風缸，以 及貫穿全車的總風管等組成。制動設備主要構成及分布情況參見圖10.1、表10.1 o表10.1列車M、T編組情況與制動設備布置對照表，組情況殳備分布12345678T11M2M1T2T1KM2M1ST2cM機制動控制器V制動后令專輸裝置指令傳輸中央處理裝置P指令傳輸網絡列車信息控制網絡傳輸終端裝置1VzVVVVV，動控制裝置1VzVVVVV“礎制動裝置1VzVVVVV注：1.表示該車

4、布置有此設備。2.制動指令傳輸裝置是制動系統關聯設備，屬于列車信 息控制網絡。CRH型動車組制動系統采用復合制動模式，即再生制動+電氣指令式空氣制動。M車（M指動車）采用再生制動及空氣 制動方式，T車（T指拖車）僅采用空氣制動。列車分4個制動控制單元，1M1T構成一個單元。制動時 在單元內再生制動優先，空氣制動實行延遲充氣控制，以減 少閘片的磨損。僅從對制動力控制的角度上，制動系統由制動控制系統 和制動執行系統組成。其中制動執行系統又稱為基礎制動裝 置。制動控制系統包括制動指令信號發生、傳輸裝置和制動 控制裝置。圖10.2以一輛車的制動控制系統為例表示了從 制動指令產生到基礎制動裝置的組成框圖

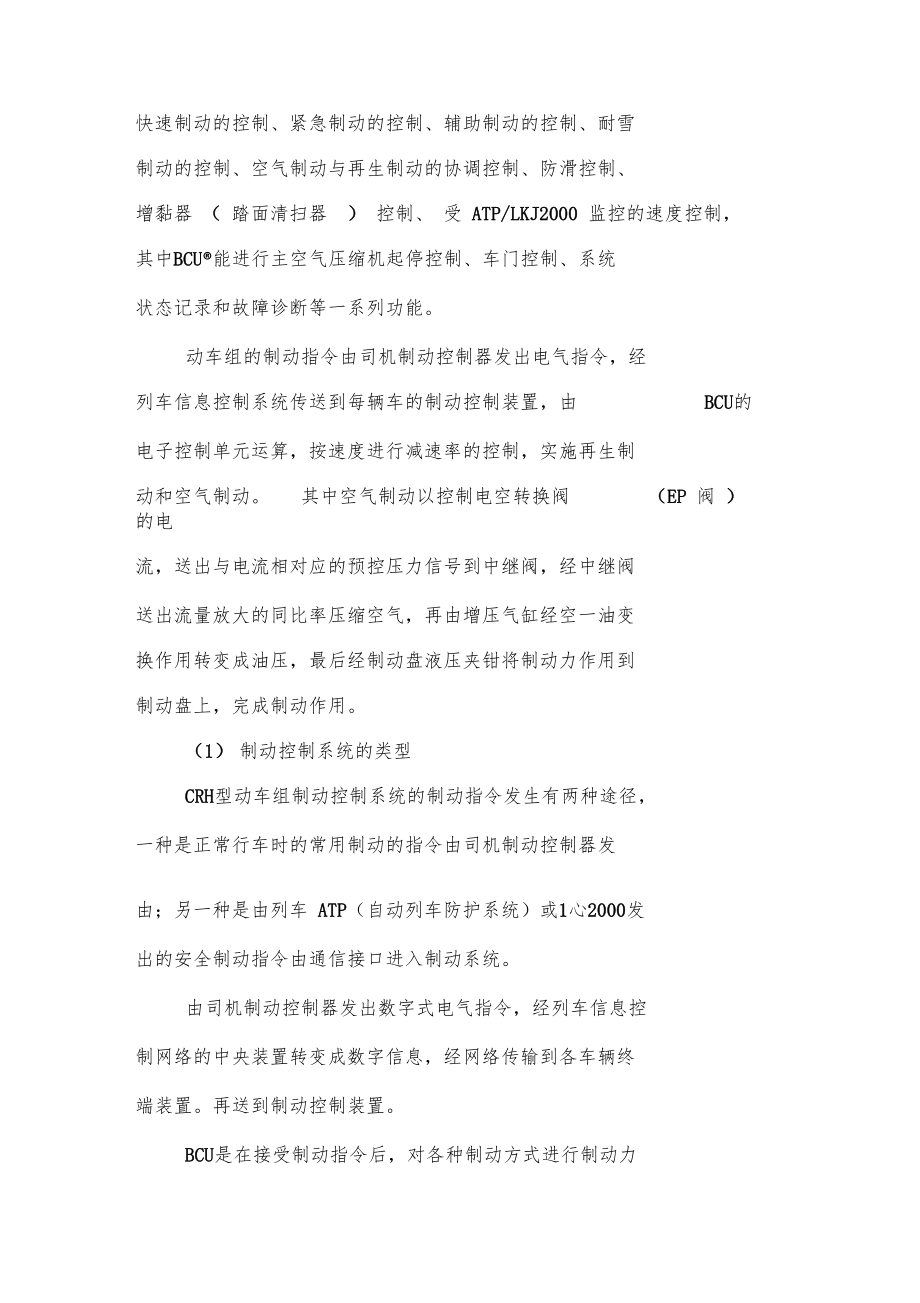

5、。再生制動與空氣制動的混合控制，是由微機來控制的。它優先利用動車的再生制動力，如果再生制動力不足，則由空氣制動力來補充同時，兩個頭車司機室內各安裝一臺空氣制動指令轉換裝置，它可將聯掛機車的列車管空氣壓力信號轉換成電信號，用作動車組被救援或附掛回送時實施制動的控制。10.1.2 制動系統原理制動系統能夠?qū)崿F(xiàn)制動指令的發出及傳輸、常用制動及快速制動的控制、緊急制動的控制、輔助制動的控制、耐雪制動的控制、空氣制動與再生制動的協調控制、防滑控制、增黏器 （ 踏面清掃器） 控制、 受 ATP/LKJ2000 監控的速度控制，其中BCU能進行主空氣壓縮機起?？刂?、車門控制、系統狀態記錄和故障診斷等一系列功

6、能。動車組的制動指令由司機制動控制器發出電氣指令，經列車信息控制系統傳送到每輛車的制動控制裝置，由BCU的電子控制單元運算，按速度進行減速率的控制，實施再生制動和空氣制動。其中空氣制動以控制電空轉換閥（EP 閥 ） 的電流，送出與電流相對應的預控壓力信號到中繼閥，經中繼閥送出流量放大的同比率壓縮空氣，再由增壓氣缸經空一油變換作用轉變成油壓，最后經制動盤液壓夾鉗將制動力作用到制動盤上，完成制動作用。（1） 制動控制系統的類型CRH型動車組制動控制系統的制動指令發生有兩種途徑，一種是正常行車時的常用制動的指令由司機制動控制器發由；另一種是由列車 ATP（自動列車防護系統）或1心2000發 出的安全

7、制動指令由通信接口進入制動系統。由司機制動控制器發出數字式電氣指令，經列車信息控制網絡的中央裝置轉變成數字信息，經網絡傳輸?shù)礁鬈囕v終端裝置。再送到制動控制裝置。BCU是在接受制動指令后，對各種制動方式進行制動力分配、協調控制的部分。由于采用了電氣指令，所以可以很方便地采用微機控制，同時在可靠性、計算精度等方面得到提高。通過BCU的微機控制，把制動供給風缸的壓縮空氣直接經各車獨立制動缸支管進入制動缸，其壓力大小直接反映制動力大小。（2） 制動方式就動車組動能的轉移方式來說，CRH2 型動車組采用了盤形制動和動力制動兩種制動方式吸收或轉移動車組的動能。按照動車組所采用的制動源動力來說，制動系統采用的盤形制動屬于空氣制動，動力制動屬于再生制動；按照制動力形成方式，盤形制動、動力制動均屬于黏著制動。10.1.3 CRH 2型動車組制動系統的特點概括起來，電氣指令微機控制直通式電空制動系統是采用電信號來傳遞制動和緩解指令，司機通過電氣指令經微機控制的電空轉換閥（EP 閥 ） 和中繼閥對各車輛的制動缸的空氣壓力進行直接控制，具有響應快、一致性好、控制方便的優點。CRH型動車組制動系統具有如下主要特點：適應黏著變化規律的速度一黏著控制模式；根據載荷變化自動調整制動力；防滑保護控制；以1M1
