1、摘 要 本論文實現了一個駕校預約課程的功能，本系統研究基于B/S模式的信息資源共享分配的實現，采用的是ASP.NET+SQL SERVER 2021模式的電子信息平臺。由于現代人的生活與學習節奏較快，且電腦普及率和上網概率也隨著社會的開展越來越高，駕校的學員上網獲取預約教練的時機越來越多。所以，駕?？梢詫Ⅰ{校課程預約宣傳效勞切入到這個點來，讓學員更方便地獲取相關信息，這將大大提高學員學車的進度和對駕校教育的滿意度。此系統設計上采用三層結構，使之在選用平臺、采用技術上具有先進性、前瞻性、擴充性，從而保證建成的系統具有良好的穩定性、可擴充性。系統設計按標準化、標準化，分層設計，構件化實現。采用軟件

2、構件化的開發方式，使系統結構分層，業務與實現別離，邏輯與數據別離；以統一的效勞接口標準為核心，使用開放標準。從功能上來說，系統是比擬完備的，系統以Web界面與用戶交互，為用戶提供信息并接受其操作，同時通過數據庫管理系統來存儲信息數據。系統實現了對信息數據的瀏覽、查詢、編輯和管理等根本數據庫操作，采用了模塊化設計方法，根據用戶的需求及程序的應用與維護的易用性，將各個局部置于不同的模塊當中，方便了程序的擴展與維護，同時建立了程序功能復用的根底。關鍵詞 駕校課程 預約 B/S模式 三層結構 SQL SERVER 2021ABSTRACT This paper implements a driving

3、 school curriculum function reservation, the system based on B / S mode of distribution of information to realize resource sharing, using the ASP.NET + SQL SERVER 2021 model of e-government platform.Because the life of modern people and the pace faster, and computer and Internet penetration rate wit

4、h the development of society more and more high,On the Internet,driving school's students get more and more opportunities make an appointment coach .Therefore, the driver driving can coach reserved publicity service cut to the point, let the students easier access to relevant information, which

5、will greatly enhance the trainees learn to progress and satisfaction on school education.The system design using three-tier structure, making it the choice of platform, using advanced technology, forward-looking, scalable, so as to ensure the completion of the system has good stability, scalability.

6、 According to the standardized design of the system, standardization, hierarchical design, components of the achievement. Use of component-based software development methods, so that the hierarchical structure of the system, and to achieve separation of business logic and data separation; to a unifi

7、ed service interface specification as the core, the use of open standards. From the functional point of view, the system is fairly complete, the system user interaction with the Web interface for users to provide information and accept its operation, at the same time through the database management

8、system to store data. System to achieve the basic database of information and data browsing, query, editing and management operations, using a modular design method, according to the needs of users and the application procedures and maintenance of the ease of use, each component will be placed in di

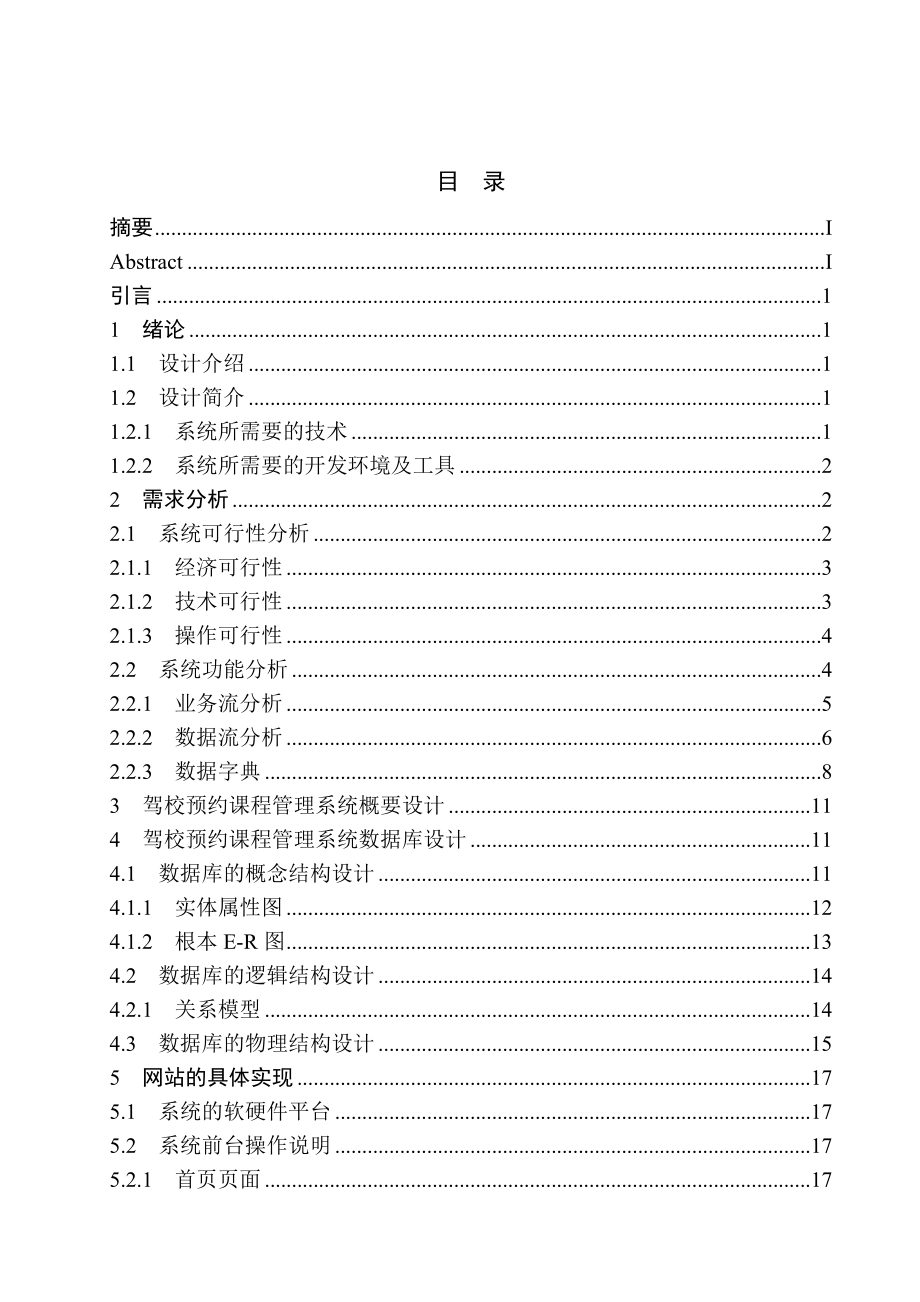

9、fferent modules, to facilitate the process of expansion and maintenance, and established the basic program function reuse.Key words: driving lesson make an appointment three-tier structure B / S mode ASP.NET SQL SERVER 2021目 錄摘要IAbstractI引言11 緒論11.1 設計介紹11.2 設計簡介11.2.1 系統所需要的技術11.2.2 系統所需要的開發環境及工具22

10、 需求分析22.1 系統可行性分析22.1.1 經濟可行性32.1.2 技術可行性32.1.3 操作可行性42.2 系統功能分析42.2.1 業務流分析52.2.2 數據流分析62.2.3 數據字典83 駕校預約課程管理系統概要設計114 駕校預約課程管理系統數據庫設計114.1 數據庫的概念結構設計114.1.1 實體屬性圖124.1.2 根本E-R圖134.2 數據庫的邏輯結構設計144.2.1 關系模型144.3 數據庫的物理結構設計155 網站的具體實現175.1 系統的軟硬件平臺175.2 系統前臺操作說明175.2.1 首頁頁面175.2.2 學員信息頁面185.2.3 教員信息頁

11、面195.2.4 學員注冊頁面195.2.5 預約信息頁面205.2.6 新聞動態界面205.3 系統后臺操作界面215.3.1 管理員管理學員信息界面215.3.2 新聞信息管理界面215.3.3 預約信息更新操作界面22結論24致謝26參考文獻27駕校預約課程管理系統的設計與實現 伴隨國民經濟的飛速開展和人民生活水平的不斷提高，家用汽車在我國逐漸普及。面對不斷增長的龐大的用戶群，隨之產生的駕駛培訓行業，規模不斷擴大。同時互連網已經成為人們?nèi)粘Ｉ睿瑢W(xué)習辦公中不可缺少的組成局部，而隨著互連網的不斷普及，網絡技術也得到了快速的開展。人們不再滿足于傳統的低效的辦公方式，迫切需要一種高效的方式代替

12、傳統的方式，以適應社會的開展。而網絡是解決由于物理距離造成的信息交流不暢、協商溝通不便的管理瓶頸問題的最正確方式。于是各種駕校預約課程管理系統應運而生，它一比傳統的辦公方式更方便、快速、平安、經濟的優勢被駕駛培訓行業所青睞。1 緒論 設計介紹駕校預約課程管理系統是通過對駕校各個資源管理中核心要素的閉環整合，實現了工作流、信息流、資源流和辦公自動化的整合管理，提供了一個科學、開放、先進的駕校信息化管理平臺，實現了學員信息管理、教練信息管理、約車信息管理等內容的高度集成。駕校預約課程管理系統將駕校管理人員從繁瑣、無序、低序、低端的工作中解放出來從事核心事務，整體提高了信息辦理速度和駕校管理信息的可

13、控性，降低了管理本錢，提高執行力，使駕校信息管理趨于完善。本文介紹的就是以ASP.NET為框架使用C#語言編寫的駕校預約課程網站。1.2 設計簡介1.2.1 系統所需要的技術 1ASP.NET是動態效勞器頁面Active Servers Pages, ASP.NET的簡稱，它是微軟公司推出的一種用以取代CGI的技術。ASP.NET為開發Web站點提供了強大的、基于效勞器功能的應用框架。由于ASP.NET的邏輯在Web效勞器上運行，用ASP.NET創立的易用可以被跨不同平臺運行的多種Web瀏覽器訪問。（2） C#語言C#是微軟公司發布的一種面向?qū)ο蟮摹⑦\行于.NET Framework之上的高級

14、程序設計語言。并定于在微軟職業開發者論壇(PDC)上登臺亮相。C#是微軟公司研究員Anders Hejlsberg的最新成果。C#看起來與Java有著驚人的相似；它包括了諸如單一繼承、接口、與Java幾乎同樣的語法和編譯成中間代碼再運行的過程。但是C#與Java有著明顯的不同，它借鑒了Delphi的一個特點，與COM組件對象模型是直接集成的，而且它是微軟公司 .NET windows網絡框架的主角。（3） JavaScriptJavaScript是一種基于對象和事件驅動并具有相對平安性的客戶端腳本語言。同時也是一種廣泛用于客戶端Web開發的腳本語言，常用來給HTML標準通用標記語言的子集網頁添

15、加動態功能，比方響應用戶的各種操作。它最初由網景公司Netscape的Brendan Eich設計，是一種動態、弱類型、基于原型的語言，內置支持類。JavaScript是Sun公司(已被oracle收購的注冊商標。Ecma國際以JavaScript為根底制定了ECMAScript標準。JavaScript也可以用于其他場合，如效勞器端編程。完整的JavaScript實現包含三個局部：ECMAScript，文檔對象模型，瀏覽器對象模型。1.2.2 系統所需要的開發環境及工具Microsoft SQL Server 2021Microsoft Visual Studio 20212 需求分析2.1

16、 系統可行性分析隨著工作與學習社會壓力的不斷增加，駕校學員對時間支配自由度的需求也越來越強烈，越來越迫切，駕校往往是能夠滿足這種需求的，這其中就出現了一個很大的矛盾，而隨著社會的不斷開展，這種矛盾越來越顯得突出。解決之道，是將傳統駕校管理的業務處理效勞延伸到網絡，并做好信息共享和支配，以更合理地使用現有資源進行政務執行?？尚行匝芯康哪康?，就是用最小的代價在盡可能短的時間內確定問題是否能夠解決。要到達這個目的，必須分析幾種主要的可能解法的利弊，從而判斷原定的系統規模和目標是否現實，系統完成后所能帶來的效益是否大到值得投資開發這個系統的程度。因此，可行性研究實質上是要進行一次大大壓縮簡化了的系統分

17、析和設計的過程，也就是在較高層次上以較抽象的方式進行的系統分析和設計的過程。系統的可行性分析主要包括經濟上的可行性、技術上的可行性和操作上的可行性。本系統的可行性分析如下：2 經濟可行性 由于駕校預約課程管理系統所要求的硬件計算機及相關硬件和軟件環境(ASP.NET+SQL)，市場上都容易購置到或從相關網站下載，而據不完全調查統計現代人擁有電腦擁有率是85%-90%左右，系統本錢主要集中在本管理系統的開發與維護上，對駕校和學員不會造成過重的經濟負擔。而一旦此系統投入使用,不僅可以減少駕校公共學習資源的工作強度，提高資源共享率，在不增加現有資源的前提下提高資源使用率，極大限度的方便了學員學習和公

18、司業務信息宣傳。而且，目標系統不是很復雜，開發的周期較短，人員經濟支出不大，所節省的大量人力、財力產生的效益將遠遠大于本宣傳系統的開發本錢，所以從經濟方面講開發此系統是可行的。2.1.2 技術可行性駕校預約課程管理系統的開發基于B/S模式，主要包括前端應用程序的開發以及后臺數據庫的建立和維護兩個方面。對于前者要求應具備功能完備、易于使用等特點，而對于后者那么要求能建立數據一致性和完整性強、數據平安性好的庫。本系統擬采用ASP.NETActive Server Pages和MS SQL分別作為前端和后端的開發工具。ASP.NET是目前比擬流行的一種制作動態網頁的技術，使用VBScript、Jav

19、aScript等簡單易學的腳本語言，結合HTML代碼，即可快速地完成系統的應用程序,無須編譯、容易編寫，可在效勞器端直接執行；使用普通的文本編輯器，如Windows的記事本，就可以進行編輯設計；與瀏覽器無關，客戶端所使用的瀏覽器只要可執行HTML碼，即可瀏覽所設計的網頁內容。所使用的腳本語言VBScript、JavaScript均在Web效勞器端執行，客戶端的瀏覽器不需要能夠執行這些腳本語言；ASP.NET能與任何Active Scripting語言兼容，除了可使用VBScript或JavaScript語言來設計外，還可以通過plug-in的方式，使用由第三方提供的其他腳本語言，譬如REXX、

20、Perl、Tcl等。SQL作為微軟在Windows 系列平臺上開發的數據庫,一經推出就以其易用性得到了很多用戶的青睞,相信大多數將自己的業務建立在Windows平臺上的用戶都會對它有相當?shù)挠H切感。區別于FoxPro數據庫，SQL是一個功能完備的數據庫管理系統。它包括支持開發的引擎、標準的SQL語言、擴展的特性(如復制、OLAP、分析)等功能。而像存儲過程、觸發器等特性，也是大型數據庫才擁有的。因此從技術方面講開發此系統是可行的。2.1.3 操作可行性宣傳欄等傳統駕校信息宣傳資源，很方便學員進行學習，但是有一個弱點，它具有固定性，學員要到宣傳欄前才能接受到駕校安排信息宣傳信息，很不方便，而駕校課

21、程預約形勢變化卻是沒有可預測性，很多時候很多學員常常會因為沒有及時查看通知而誤了很多事。當前執行的駕校課程預約信息宣傳系統有如下幾個缺點，一是造成很多的學員因為沒有及時查看而誤了很多事，二是造成駕校在宣傳體系方面的投入。而造成這種宣傳渠道和學員需求極不協調的為難局面的真正原因，是因為這其中的宣傳系統的不完備和不系統。所以，只需解決駕校內現有宣傳系統的建設增加網絡渠道，即可解決上述問題。而據不完全統計，學員中擁有電腦率為85%左右，考慮到家庭電腦的普及和多數學生有到網吧上網的習慣。所以本校學員完全有條件實現在線查看預經教練員信息宣傳信息。而現在學員的課業越來越忙，社會壓力越來越大，所以學員很迫切

22、地需要一種更適合更方便的學習按排方法。本校管理辦公室設置齊全，在傳統駕校課程預約信息宣傳方面做得很系統，具備著做駕校預約課程管理系統的根底硬件條件。綜上所述，本駕校預約課程管理系統很有必要，也很有條件做到駕校預約課程管理系統，以更方便學員對學習按排信息的查詢，更合理地使現有駕校課程預約信息宣傳資源發揮最大的作用。2.2 系統功能分析本網站分為兩局部：前臺局部、后臺局部。前臺局部主要實現以網頁的形式展示相關的信息。前臺網頁主要展示功能包括展示網站首頁、學員信息、教員信息、待約信息等；后臺局部主要通過后臺頁面實現對前臺網頁的編輯和后臺數據庫的增加、刪除、修改、查詢等功能。網站后臺局部主要包括學員信

23、息編輯、管理員管理、待約信息管理，新聞信息管理等功能。網站用戶分為學員、教員、管理員三類，用戶所需的功能如下：學員在線注冊,登錄,個人信息管理，查詢預約信息,實現在線預約；教練在線注冊,登錄,個人信息管理，發布預約信息,查詢在線預約的記錄；系統管理員對系統的正常運行進行維護與管理。.1 業務流分析駕校預約課程管理系統工作流程為：系統啟動并進入系統首頁界面，在頁面用戶登錄欄進行登錄。所有用戶都可以瀏覽系統主頁面。通過權限判斷，學員只能瀏覽預約信息、信息、新聞動態、系統公告等信息，以及進行留言。管理員可以進行系統后臺的所有操作，包括管理上述信息及系統管理員帳號管理、數據備份。系統的業務流程圖如圖2

24、-1所示：圖2-1 系統業務流程圖 本系統是利用現代化的計算機網絡技術將傳統駕校課程預約信息宣傳方式整合，按照實踐過程設計完成的。同時完善效勞，初步設計一個在線宣傳政務事務信息的平臺以利于學員進行相關的事務操作。為了使系統在各項管理中發揮更大的作用，實現工作過程的計算機化，提高工作效率和工作質量，現提出如下系統開發目標：1操作簡單、界面友好：完全控件式的頁面布局，使得信息的錄入工作更簡便。2即時可見：對信息的處理包括添加、修改、刪除將立即在對應的版塊顯示出來，到達"即時發布、即時見效"的功能。3功能完善：不僅包括常見系統的信息管理的各個方面：信息錄入、瀏覽、刪除、修改、查詢

25、等各個方面，完整地實現了系統對即時信息的管理要求。而且，還能進行上傳下載相關資源的管理。4方便移植：系統應具有實用性、可靠性和適用性，同時注意到先進性。針對不同的用戶，只需要稍作修改就可以開發出適合自己特點的高校駕校課程預約信息宣傳網站。系統界面中所需的數據都存放于數據文件中，只要對該文件做局部修改，就能在系統界面上實現及時更新的效果，減少了更改系統源代碼的復雜性。5動態管理：對系統數據庫實行動態操作，能實現對數據庫信息的動態查詢、動態更新修改和動態錄入數據。.2 數據流分析駕校預約課程管理系統的數據流程：對本系統操作的數據源有學員和管理員兩種用戶，管理員有權限對數據庫中的數據進行添加。不同權

26、限的用戶可以對這些庫信息進行添加、修改和刪除處理。所有用戶均可以進行信息查詢。通過對本系統的需求分析，系統的根本功能已經確定。依據用戶需求，繪制系統的頂層數據流圖，如圖2-2所示。圖2-2 頂層數據流圖將頂層數據流圖分層細化，下面是第一層數據流圖如圖2-3所示。圖2-3 第一層數據流圖1. 注冊登錄DFD：如圖2-4所示圖2-4 注冊登錄DFD圖2. 查詢DFD：如圖2-5所示圖2-5 查詢DFD圖3.預約DFD：如圖2-6所示圖2-6 預約DFD圖3.1申請預約DFD：如圖2-7所示圖2-7 申請預約DFD圖3.2預課程約DFD：如圖2-8所示圖2-8 預約課程DFD圖4.退出DFD：如圖2

27、-9所示圖2-9 退出DFD圖.3 數據字典(1)數據存儲字典數據存儲名稱：管理員信息數據來源：管理員信息表數據組成：管理員信息=系統編號+用戶名+密碼+權限描述：存儲了管理員信息存取方式：隨機檢索、更新數據存儲名稱：公告信息數據來源：公告信息表數據組成：公告信息=編號+標題+內容+類型名稱+添加時間+內容等描述：存儲了新聞信息存取方式：隨機檢索、更新數據存儲名稱：教員信息數據來源：教員信息表數據組成：教員信息=系統編號+用戶名+密碼+姓名+類型+車型+添加時間等描述：存儲了教員信息存取方式：隨機檢索、更新數據存儲名稱：學員信息數據來源：學員信息表數據組成：學員信息=系統編號+用戶名+密碼+姓

28、名+類型+車型+添加時間等描述：存儲了教員信息存取方式：隨機檢索、更新數據存儲名稱：預約信息數據來源：預約信息表數據組成：預約信息=系統編號+教練姓名+發布時間+學員人數+車型要求等描述：存儲了預約信息存取方式：隨機檢索、更新(2)數據流字典以圖2-6 預約DFD圖的數據流圖為例，列出以下數據字典數據流名：預約信息說明：由學員申請預約時產生信息數據來源：學員.0申請預約數據流名：已審核說明：由系統審核是否還有余票數據來源：數據流向：數據流名：已批準說明：批準是否可以預約課程提交預約信息預約課程數據流名：座位已確定說明：由系統查找相應車輛，確定車輛車輛預約數據流名：預約記錄說明：有系統生成預約記

29、錄，向教員發出訂單預約課程數據流向：教員數據流名：已預約信息說明：由系統生成預約記錄，向?qū)W員發出已預約記錄預約課程數據流向：學員(3)數據處理字典描述：管理員用戶登錄系統進行管理員用戶登錄管理輸入：用戶名、密碼過程：判斷是否為合法的用戶及根據權限選取相應的操作功能輸出：系統主界面名字：錄入信息描述：新聞信息，教員信息、預約信息等的錄入輸入: 輸入要添加錄入的信息過程: 將需要添加錄入的信息參加數據庫中輸出: 系統新的信息表頁面名字：修改、刪除信息描述：對新聞信息，教員信息、預約信息等修改或刪除后存入數據庫中輸入: 輸入要修改或刪除的信息過程：對需要修改的信息做修改、刪除過時的信息輸出: 系統新

30、的信息表頁面3 駕校預約課程管理系統概要設計系統的功能模塊圖，如下列圖3-1所示圖3-1功能模塊圖主要包括：學員模塊：學員可此模塊中進行學員注冊登陸，修改個人信息，查詢預約信息，預約課程，查詢教員信息等操作。教員模塊：教員可此模塊中進行教員注冊登陸，修改個人信息，查詢預約記錄，編輯預約信息，查詢學員信息等操作。管理員模塊：管理員可登陸后在此模塊中進行對各種信息的查詢和管理，可以操作新聞模塊。新聞模塊：管理員可以在此模塊中進行新聞添加、管理等操作。4 駕校預約課程管理系統數據庫設計4.1 數據庫的概念結構設計根據前面的設計規劃出的實體有：管理員實體、學員實體、教練員實體、公告實體。各個實體的具體

31、描述E-R圖如下:.1 實體屬性圖系統中的實體有：管理員實體、公告實體、教員實體、學員實體、預約信息實體、預約記錄實體(如下列圖4-1至圖4-6所示)圖4-1 管理員實體圖圖4-2 公告實體圖圖4-3 教練員實體圖圖4-4 學員實體圖圖4-5 預約信息實體圖圖4-6 預約記錄實體圖.2 根本E-R圖注冊登錄E-R圖如圖4-7所示：圖4-7注冊登錄E-R圖查詢E-R圖如圖4-8所示：圖4-8查詢記錄E-R圖預約E-R圖如圖4-9所示：圖4-9預約記錄E-R圖后臺E-R圖如圖4-10所示：圖4-10后臺E-R圖根本E-R圖如圖4-11所示：圖4-11根本E-R圖4.2 數據庫的邏輯結構設計.1 關

32、系模型學員(系統編號、學號、密碼、姓名、性別、年齡、學歷、身體狀況、車型、個人簡介、照片、聯系 、 、添加時間、是否審核)如表2-4所示教員系統編號、教練姓名、車型、車號、駕齡、聯系 、地址、簡介、用戶名、密碼、添加時間、是否審核如表2-3所示預約信息系統編號、教練姓名、預約名稱、學員人數、駕齡、備注、簡介、添加時間如表2-2所示預約記錄系統編號、學號、姓名、預約名稱、添加時間、預約編號如表2-1所示管理員系統編號、用戶名、密碼、權限、添加時間如表2-6所示公告系統編號、標題、內容、添加時間、類別表2-5所示4.3 數據庫的物理結構設計表4-1 預約記錄表表名：yyjl名稱字段名數據類型字段大

33、小簡述系統編號ID長整型4預約信息唯一標識學號xh字符串20學員學號信息姓名xm字符串10學員姓名信息預約名稱chehao字符串10預約信息添加時間addtime日期型8預約時間信息預約編號biaohao字符串10預約編號信息表4-2 預約信息表表名：yyxx名稱字段名數據類型字段大小簡述系統編號ID長整型4預約信息唯一標識教練姓名xingming字符串10教練信息預約名稱chehao字符串10預約名稱信息學員人數renshu整型4學員人數信息車型chexing字符串10駕齡信息備注beizhu文本50預約的備注信息添加時間addtime日期型8預約的添加時間簡介jianjie字符串50簡介表

34、4-3 教員信息表表名：jiaoyuan名稱字段名數據類型字段大小簡述系統編號ID長整型4教練信息唯一標識教練姓名xinging字符串10教練的姓名信息車型chexing字符串10車型駕齡jialing字符串3駕齡聯系 dianhua字符串15聯系 地址dizhi字符串50地址的信息簡介jiajie字符串50簡介車號chehao字符串10教練的車號用戶名yonghuming字符串20注冊的用戶名密碼mima字符串20登錄密碼的信息添加時間Addtime日期型8公司信息添加時間是否審核issh字符串2公司是否被審核表4-4 學員信息表表名：xueyuan名稱字段名數據類型字段大小簡述系統編號ID

35、長整型4學員信息唯一標識學號xuehao字符串20學員的學號信息姓名xingming字符串10學員的姓名信息性別xingbie字符串6學員的性別信息年齡nianling字符串3學員的年齡信息學歷xueli字符串10學員的學歷信息身體狀況jiankang字符串10學員的身體情況車型chexing字符串10想學車型的信息個人簡介jianjie字符串50個人的簡單介紹照片zhaopian字符串50學員的照片文件名聯系 dianhua字符串15聯系 的信息 dizhi字符串50學員的地址信息添加時間addtime日期型8學員信息添加時間密碼mima字符串20登錄的密碼信息是否審核issh字符串2公司是

36、否被審核表4-5 公告表表名：allgonggao名稱字段名數據類型字段大小描述系統編號ID長整型4公告表信息唯一標識標題title字符串50公告標題的信息內容content文本公告的內容信息添加時間addtime日期型8公告的添加時間類別leibie字符串50公告的類別信息表4-6 管理員用戶表表名：alluser名稱字段名數據類型字段大小描述系統編號ID長整型4管理員信息唯一標識用戶名username字符串40管理員用戶名信息密碼pwd字符串20管理員登陸密碼信息權限cx字符串12管理員權限信息添加時間addtime日期型8管理員添加時間信息5 網站的具體實現5.1 系統的軟硬件平臺(1)

37、客戶機/效勞器：采用Pentium II 或以上級別PC機，至少30M硬盤，Pentium90MHZ，支持VGA或分辨率更高的顯示器(2)客戶機/效勞器操作系統：Window 7/xp操作系統(3)數據庫：SQL Server2021(4)網絡：以太網組成的局域網，可設多臺客戶機。 5.2 系統前臺操作說明網站結構分為兩個局部：系統前臺和系統后臺。5.2.1 首頁頁面翻開系統首頁，界面如圖5-1所示。圖5-1 網站首頁界面系統首頁顏色歡快活潑，顯得希望和朝氣。界面十分清晰。最上方為系統功能導航欄，下方為各信息模塊的顯示區，整體呈左中右三塊。首頁設計功能齊全，沒有冗余也沒有遺漏，使用戶能一視而知

38、之。5.2.2 學員信息頁面學員信息頁面,界面如圖5-2所示。圖5-2 學員信息頁面列表此頁面實現的功能是顯示學員的相關信息，點擊查看可跳轉查看學員詳細信息如圖5-3所示，并且可在后臺進行相關信息的更新。圖5-3 學員信息頁面此頁面顯示學員詳細個人信息。5.2.3 教員信息頁面此頁面的功能是顯示教員的信息，并可通過后臺進行相關數據的更新(如圖5-4所示)。圖 5-4教練員信息頁面5.2.4 學員注冊頁面學員注冊頁面，界面如圖5-5所示。圖5-5 學員注冊頁面此頁面實現的功能是學員信息的注冊,并可在后臺進行數據的更新操作。教員注冊頁面與學員注冊頁面類似，在此不作圖示。5.2.5 預約信息頁面 預

39、約信息頁面，界面如圖5-6所示。圖5-6 預約信息頁面此功能模塊是實現展示駕校的最新的預約信息，并按照時間進行排序。5.2.6 新聞動態界面 新聞動態頁面，界面如圖5-7所示。圖5-7 新聞動態界面此頁面是顯示最新新聞信息的展示頁面，點擊后可進入新聞詳細頁面。其他版塊，如聯系我們等，與此頁面都較為相似，所以，不一一單獨介紹。總之，本系統設計的原那么是界面清晰、操作簡約。5.3 系統后臺操作界面5.3.1 管理員管理學員信息界面管理員管理學員信息界面，如圖5-8所示。圖5-8 管理員管理學員信息界面此頁面實現的功能是以列表的形式展列出所有學員相關的信息，并可進行刪除等操作。5.3.2 新聞信息管

40、理界面新聞信息添加界面，如圖5-9所示圖5-9新聞信息管理界面該模塊讓要是讓管理員可以添加系統的新聞信息，包括標題和內容兩個字段，其中內容用到了一個界面類似WORD，功能很強的編輯器，它不僅可以添加文字信息，也還可以添加表格、圖片、附件、flash甚至影片。圖5-10 站內新聞管理界面站內新聞管理頁面如圖5-10所示很清晰，很簡單，所有的新聞信息都是在這個模塊內進行操作。分別有添加新聞及管理新聞界面。預約信息發布與管理界面與新聞管理界面功能根本一樣，在此不作圖標講述！5.3.3 預約信息更新操作界面預約信息查看操作界面，如圖5-11所示圖5-11 預約信息查看操作界面該模塊主要是將本系統中所有

41、的預約信息以列表的形式列出，讓管理員可以很清楚地看出現所有的預約信息，且還包括了查詢，刪除，修改，打印，統計和分頁的功能。其中查詢包括兩個字段條件，一是教練員，一是教練員車號。兩個字段均為模糊查詢，即只需輸入字段中的假設干字符即可，兩個條件間的關系為AND關系，如果兩個條件都為空那么表示查詢所有。實現本模塊的主要代碼如下所示：if (!IsPostBack) string sql; sql = "select * from yyxx order by id desc" getdata(sql); private void getdata(string sql) DataSe

42、t result = new DataSet(); result = new Class1().hsggetdata(sql); if (result != null) if (result.Tables0.Rows.Count > 0) DataGrid1.DataSource = result.Tables0; DataGrid1.DataBind(); Label1.Text = "以上數據中共" + result.Tables0.Rows.Count + "條" else DataGrid1.DataSource = null; DataG

43、rid1.DataBind(); protected void Button1_Click(object sender, EventArgs e) string sql; sql = "select * from yyxx where 1=1" if (mc.Text.ToString().Trim() != "") sql = sql + " and chehao like '%" + mc.Text.ToString().Trim() + "%'" if (gs.Text.ToString().

44、Trim() != "") sql = sql + " and xingming like '%" + gs.Text.ToString().Trim() + "%'" sql = sql + " order by id desc" getdata(sql); protected void DataGrid1_PageIndexChanged(object source, DataGridPageChangedEventArgs e) string sql; sql = "select *

45、 from yyxx order by id desc" getdata(sql); DataGrid1.CurrentPageIndex = e.NewPageIndex; DataGrid1.DataBind();綜述：網站操作簡潔明了，但整個系統的功能都能實現。駕校預約課程管理系統只是學習過程管理的一個輔助工具，真正用好它，才是開發這個系統的關鍵目的。結論 1系統的特點駕校預約課程管理系統，采用ASP.NET+SQL的模式來訂制的一個小型電子信息平臺。本系統從功能上來說，比擬完備。系統以Web界面與用戶交互，為用戶提供信息并接受其操作，同時通過數據庫管理系統來存儲信息數據。系統實現了對信息數據的瀏覽、查詢、編輯和管理等根本
