1、新城區公租房塔利項目11#住宅樓臨時用電施工方案編制人：審核人：審批人：內蒙古全新建筑工程有限責任公司臨時用電施工方案一 .工程概況；本工程為新城區公租房塔利項目11#住宅樓現場配備的主要用電設備（容量及設備）見下表：序號機械名稱功率KW數量1 電焊機 2022 砼震動器 2.28 3 鋼筋切斷機 2.224彎曲機32 5電鋸 426鋼筋調直機317打夯機 418切割機2.229電刨2110平板振動器2211 塔吊 30 2二、編制依據 2.1、我單位對施工現場 進行實地勘察后得到的各種情況資料2.2、建筑工程施工現場用電安全規范2.3、根據施工總平面布置圖及現場安全標準化管理要求，本工程采用

2、VV型五芯電纜直埋敷設，將施工用電從配電房一級箱分別配送到施工現場的二級配電箱，其線路布置見平面圖。2.4、本工程采用TN-S三相五線制供電系統，在配電房設施重復接地，其接地電阻的測值不應大于J/。二級配電箱距一級配電箱超過30米則二級配電箱應做重復接地裝置。2.5根據施工現場外用電流線路情況的及配電箱設置地點，應注意的一 些原則，總配電箱的位置設置在13#樓北側，一級配電箱設置在12#樓東側。根據現場臨時設施布置的需要，二級配電線路分為2支路，總配電機內分別安裝了100A電表，160A漏電保護器。施工現場總配電量機的進線采用3×1202×70，分線采用3×50+

3、2×25橡膠銅線芯線加保護后地埋敷設，保護用TN-S系統。三、配電箱的制作要求3.1、配電箱內供電路必須滿足供電系統要求，必須按要求設置工作PE保護線。3.2、配電箱體均采用1.5MM以上，鐵皮制做 ，箱體應按防雨要求設計具體有防雨功能，箱門有專鎖。3.3、箱內導線連接必須按規定進行分配：當導管穿過配電板時應使用護套，要求箱內開關位置合理，導線排列整齊美觀多股軟線接頭處應搪鑼并加壓線端子。接零所用螺絲必須加彈簧墊圈、平墊圈。3.4、移動配電箱必須設置支架，其高度為（06-15）m支架與箱體應用螺栓固定。3.5、配電箱門內壁應留適當位置，標示配電箱配線系統及定期檢查記錄表。3.6、配電

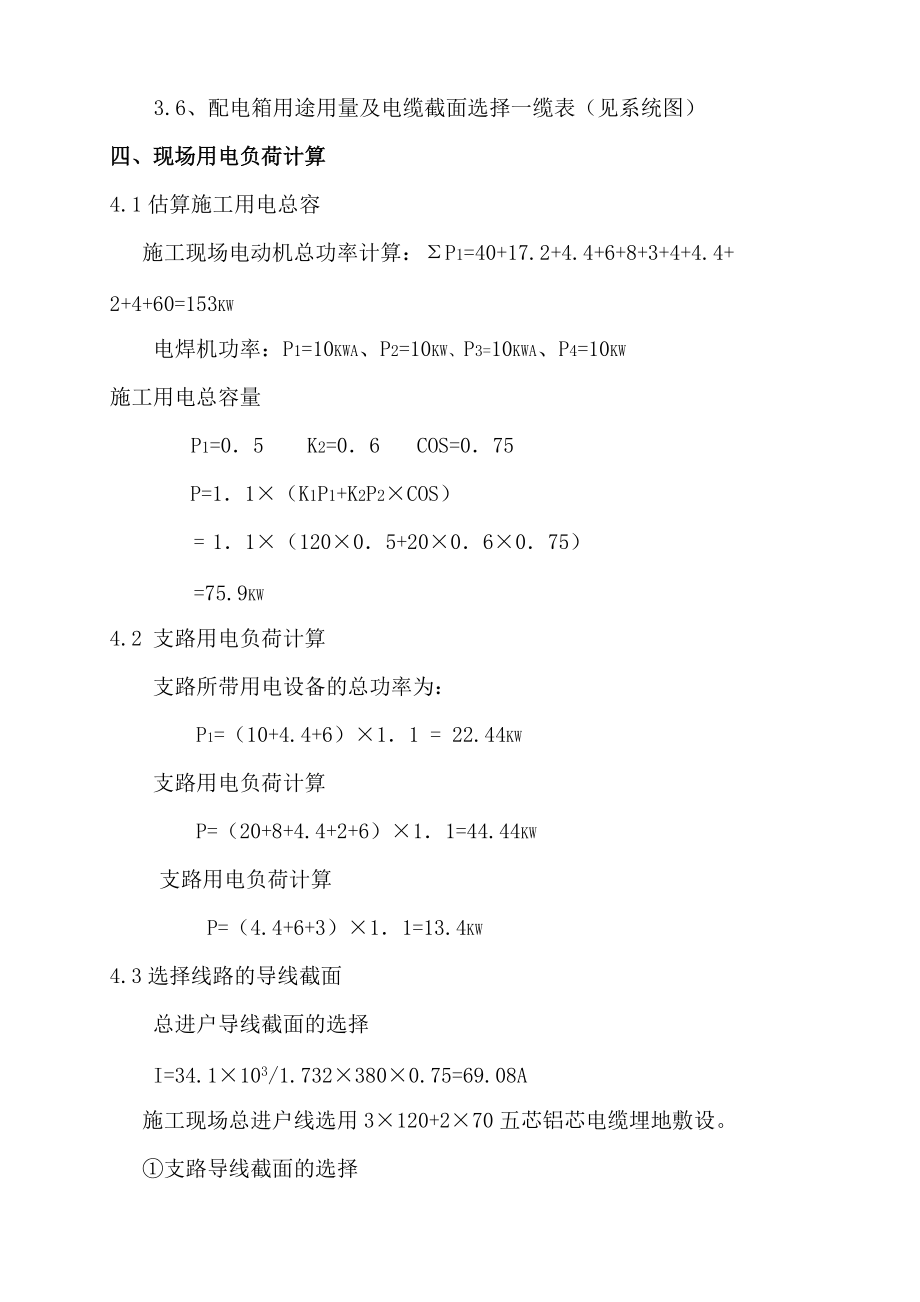

4、箱用途用量及電纜截面選擇一纜表（見系統圖）四、現場用電負荷計算4.1估算施工用電總容 施工現場電動機總功率計算：P1=40+17.2+4.4+6+8+3+4+4.4+ 2+4+60=153KW電焊機功率：P1=10KWA、P2=10KW、P3=10KWA、P4=10KW施工用電總容量P1=05 K2=06 COS=075P=11×（K1P1+K2P2×COS）=11×（120×05+20×06×075）=75.9KW4.2 支路用電負荷計算支路所帶用電設備的總功率為：P1=（10+4.4+6）×11 = 22.44KW支路用

5、電負荷計算P=（20+8+4.4+2+6）×11=44.44KW支路用電負荷計算 P=（4.4+6+3）×11=13.4KW4.3選擇線路的導線截面總進戶導線截面的選擇I=34.1×103/1.732×380×0.75=69.08A施工現場總進戶線選用3×120+2×70五芯鋁芯電纜埋地敷設。支路導線截面的選擇I= P/3ucos=12.52×103/1.732×380×0.75=25.3A1級到2級施工現場支路線選用：3×25+2×16五芯線電纜埋地敷設支路導線截面選擇I=

6、12.52×103/1.732×380×0.75=25.3A施工現場3支路線選用3×25+2×16五芯電纜埋地敷設。五、施工現場臨時用電的原則建筑施工現場專用臨時用電的三項基本原則：其一、是必須采用TN-S接地，接零保護系統；其二是必須采用三級配電系統；其三是必須采用兩極漏電保護和兩道防線。5.1、三級配電結構 采用三級配電結構。所得三級配電是指施工現場從電源進線開始至用電設備中間應經過三級配電裝置配送電力，即由總配電箱（配電室內的配電柜）經分配電箱（負荷或若干用電設備相對集中處）到開關箱（用電設備處）分三個層次逐級配送電力。而開關箱作為末級配

7、電裝置，與用電設備之間必須實行“一機一閘制”即每一臺用電設備必須有自己專用的控制開關箱，而每一個開關箱只能用于控制一臺用電設備。總配電箱，分配電箱開關電器可設若干個分路，且動力與照明宜分路設置。5.2、兩極漏電保護兩極漏電保護和兩道防線包括兩個內容既：一是設置兩極漏電保護系統；二是專用保護零線PE的設施，二者結合形成了施工現場的防觸電的兩道防線5.2.1兩極漏電保護措施 是指在整個現場臨時的用電工程中，總配電箱中必須裝設漏電開關，所有開關箱中必須裝置漏電開關5.2.2保護零線（PE）的實施是臨時用電的第二道安全防線。六、安全技術資料按照規范的規定，施工用電安全技術資料應包括八個方面的內容，它是

8、施工現場用電安全管理工作重點集中體現。1）施工現場用電組織設計的全部資料2）修改施工現場用電組織設計的資料3）用電技術交底資料4）施工現場用電工程檢查驗收表5）電氣設備試、檢查憑單和調試記錄6）接地電阻、絕緣電阻、漏電保護器漏電動作參數測定記錄表7）定期檢（復）查表8）電工安裝、巡檢、維修、拆除工作記錄七、供電系統7.1、供電系統基本結構三級配電是指施工現場從電源進線開始至用電設備之間，應經過三級配電裝置。配電時按照規范的規定，既由總配電箱（一級箱）或配電室的配電柜開始，依次經過由分配電箱（二級箱）到用電設備。這種分三個層次逐級陪送電力的系統就稱為三級配電系統。他的基本結構如下： 7.2、系統

9、的設置規則三級配電系統應遵循四項基本原則，即分級分路原則，動、照分設規則，壓縮配電 間距規則，環境安全規則。7.2.1、分級分路1）從一級總配電箱（總配電柜）向二級分配電箱配電可以分路即一個總配電箱（配電柜）可以分若干分路向若干分配電箱配電；每一分路也可分支，直接若干分配電箱。2）從二級配電箱向三級開關箱配電，同樣 ，也可以分路。即一個分配電箱也可以分若干分路向若干開關配電，而其每一分路也可以直接或鏈接若干開關箱3）從三級開關箱向用電設備配電實行所謂“一機一閘”制，不存在分路問題。即每一開關箱只能聯接控制一臺與其相關的用電設備（含插座），。包括一組不超過30A符合的照明器，或每一臺用電設備，必

10、須有其獨立專用的開關箱。按照分級分路規則的要求，在三級配電系統中，任何用電設備均不得越級配電，既其電源線不得直接聯結于分配電箱或總配電箱，任何配電裝置不得掛接其他臨時用電設備，三級配電系統的結構形式和分級分路規則將被被破壞。7.2.2、動力照明分設1）動力配電箱與照明配電箱宜分別設置，若動力與照明合置于同一配電箱內（FK）共箱配電，則動力與照明應分路配電。2）動力開關箱與照明開關箱必須分箱設置，不存在共箱分路設置問題。3）壓縮配電間距壓縮配電間距規則是指除總配電箱、配電室（配電柜）外分配電箱與開關箱之間，開關箱與用電設備之間的空間間距應盡量縮短。按照規范規定，壓縮配電間距規則可用以下三個要點說

11、明：分配電箱應設置在用電設備或負荷相對集中的場所分配電箱與開關箱的距離不得超過30m 開關箱與供電的固定式用電設備的水平距離不宜超過3m4）環境安全環境安全規則是指配電系統對其設置和運行環境安全因素的要求。八、漏電保護系統8.1、采用二級漏電保護系統。是指在施工現場基本供配電系統的總配電箱（配電柜）和開關箱首、末二級配電箱裝置中，設置漏電保護器。其中，總配電箱（配電柜）中的漏電保護器可以設置于總路，也可以設置分路，但不準重疊設置。8.2、專行分級、分段漏電保護原則。實行分級、分段漏電保護的具體體現是合理選擇配電箱（配電柜）、開關箱中漏電保護器的額定漏電動作系數。規范從確保防止人體間接接觸觸電危

12、害角度出發，的設置于開關箱和總配電箱（配電柜）的漏電柜的漏電保護器的額定漏電動作系數作出了如下規定：8.2.1開關箱中的漏電保護器，其額定漏電動作系數電流I為：一般場所IMa。潮濕與腐蝕介質場所I15Ma，其額定漏電時間為I30Ma，額定漏電動作時間為I0.1S。8.2.2總配電箱中的漏電保護器，其額定漏電時間為I30Ma，額定漏電動作時間為I0.1S，其額定漏電動作電流與額定漏電動作時間的乘積I，I應不超過安全界限值30mA.S既I，I30mA.S。8.2.3漏電保護器級數和線數必須與負荷的根數和線數保持一致。8.2.4漏電保護器必須一用電工程的接地系統配合使用，才能形成完備可靠的防觸電保護

13、系統。8.2.5漏電保護器的電源進線類別（相線或零線）必須與進線端標記一一對應，不允許交叉混接，更不允許將PE線當線接入漏電保護器。8.2.6漏電保護器在結構選型時宜選用無輔助（電磁式）產品，或選用輔助式。電源有故障時能自動斷開的輔助電源型（電子式）產品。不能選用輔助電源，故障時不能斷開的輔助電源型（電子式）產品。九、接地裝置接地裝置是構成施工現場用電保護系統的主要組成部分之一，是施工現場用電工程的基礎性安全裝置。在施工現場用電工程中，電力變壓器二次測（低壓測）中性點要直接接地，PE線要作重復接地，高大建筑機械和主同架金屬設施要作防雷接地，以及靜電設備要作靜電接地等。9.1、接地裝置所謂接地，

14、是指設備一大地作電氣連接或金屬性連接。電氣設備的接地，通常的方法是將金屬倒替埋入低中，并通過導體與設備作電氣斂跡（金屬性連接）這種埋入低中直接與地接觸的金屬物體稱為接地體，而連接設備與接地應當特別注意，金屬燃氣管道不能用作自然接地體或接地線索，螺紋鋼和鋁板不能用作人工接地體。9.2、接地的分類接地按起作用分類可分為：功能性接地和保護性接地及兼有功能和保護性的重要接地。9.2.1保護性接地：為防止電氣設備金屬外殼因絕緣損壞帶電危及人、畜安全和設備安全，以及設置相應的保護系統需要，而將電器設備正常不帶電的金屬外殼或其他金屬結構接地，成為保護性接地。保護接地分為保護接地、防雷接地、防靜電接地。9.2

15、.2重復接地在三相四線制系統中，為了增加接地保護系統接地的作用和效果，并提高其可靠性，在其接地線的另一處或多處再作接地（通過增接地裝置）稱為重復接地。9.2.3.電纜線路的敷設1）、電纜敷設應采用埋地或架空兩種方式，嚴禁沿地面明設，以防機械損傷和介質腐蝕。2）、直埋電纜在穿越建筑物、構筑物、道路、易受機械損傷、介質腐蝕場所及引出地面從2m高到底下0.23m處必須加設防護套管，防護套管內徑不小于電纜外徑的1.5倍。電纜接線盒能防水、防塵、防機械損傷，并遠離易然、易腐蝕場所。9.2.4.配電箱的制作要求1）、配電箱內供電回路必須滿足供電系統要求，必須按要求設置工作接零排，PE保護線，要求保護接地排

16、使用30×4銅排制作并直接固定于箱體左下側。2）、配電箱體均采用1M以上鐵皮制作，箱體應按防雨要求設計具有防雨功能，箱體門應加鎖。3）、箱內導線連接必須按規定提醒分色：當導管穿過配電板時應使用護套，要求箱內開關位置合理，導線排列整齊美觀，多股軟線接頭處應搪錫并加壓線端子。所用螺絲必須使用鍍鋅件，接零排所用螺絲必須加彈簧墊圈、平墊圈。4）、移動配電箱必須設置支架其高度為（0.61.5M）支架與箱體應用螺栓固定，配電箱門必須接地。5）、配電箱門內壁應留適當位置，標示配典箱配電系統圖及定期檢查記錄表。6）、配電箱用途用量及電纜截面選擇一覽表（見系統圖）十.安全用電技術措施10.1、使用電設

17、施在投入運行前，用電單位應建立、健全用電管理機構，組織好運行、維護專業班組，明確管理機構與專業班組的職責。10.2、用電單位應建立、建全供用電設施和運行及供電系統。10.3、建立用電安全崗位責任制，明確各級用電安全負責人。10.4施工用電完畢后，應由施工現場用電負責人通知維護組，進行拆除。10.5嚴禁非電工拆裝電氣設備，嚴禁亂接亂拉電線。10.6配電室和現場的開關箱應加鎖10.7電氣設備明顯部位應設“嚴禁、靠近、以防觸電”的標志。10.8接地裝置應定期檢查10.9施工現場的大型機具應有專人進行維護和管理10.10、用電設施的運行及維護人員必須具備下列條件：10.10.1經醫生檢查無房礙從事電氣

18、工作的病癥。10.10.2掌握必要的電氣知識，考試合格并取得合格證書10.10.3掌握必要的觸電解救方法和人工呼吸法10.10.4運行及維護人員，必須學習和熟悉本規范的有關規定，并應每年考試每次因故間斷工作連續3個月以上者，必須重新學習本規范，并經考試合格后方可恢復電氣工作。10.10.5新參加工作的維護電工、臨時工、實用人員，上崗前必須經過安全教育，考試合格后在正式電工帶領下，方可參加指定的工作10.10.6供用電設施的運用及維護，必須配備足夠的常用電氣絕緣工具 ，并按有關規定，定期進行電氣性能試驗。電氣絕緣工具嚴禁挪做它用。各種電氣設施應定期進行巡視檢查，每次巡視檢查的情況和發現的問題應記

19、入運行施工日志內。10.10.7低壓配電裝置，低壓電氣等，無人值班時，至少應每周巡視一次。配電應每班心事檢查一次。500V以下的控制開關及其他不能直接看到刀閘的開關應每月檢查一次10.10.8室外施工現場供用電設施除經常維護外，遇大風、暴雨、冰雹、雪、霜、霧等。惡劣天氣時，應加強對電氣設備的巡視和檢查，巡視和檢查是時必須穿絕緣鞋且不得靠近避雷器和避雷針。10.10.9新投入運行或大修后投入運行的電氣設備，在72小時應加強巡視，無異常情況后，方可按正常周期進行巡視。10.10.10使用電設施的維護和 檢修每年為兩次。10.11用電防水管理10.11.1施工現場用電，應嚴格按照用電的安全管理規定，

20、加強電源管理，以防止發生電氣火災。10.11.2不準高壓架點下面搭設臨時性建筑物后對方可燃物品。施工現場的道路應暢通無阻，夜間應設照明，并加強值班巡邏。10.11.3倉庫后堆放場內一般應使用地下電源10.11.4倉庫或堆放料場所所使用的照明燈與易燃、堆垛、至少應保持1m的距離。10.11.5安裝的開關、接線盒應距離堆垛外緣不小于1.5m不準亂拉臨時電氣線路10.11.6倉庫或堆料場嚴禁使用碘鎢燈，以防電氣設備起火。10.11.7對各種電氣設備及線路應經常檢查維修和管理。10.11.8建立、建全防水制度，貫徹執行消防法規和有關批示 。10.11.9組織制定崗位責任制度，水源、電源、管理制度，門衛制度、值班巡查制度、安全防水檢查制度和防水操作制度。10.11.10劃分防水責任區，指定區域防水責任人，明確職責，逐級落實防水任務。10.11.11負責組織消防器材、設備的裝置、維修和管理。8）配備專人負責經常檢查、監督危險倉庫的消防安全工作。10.11.12負責向職工進行防水安全教育，普及消防知識，提高職工防水警惕性，向各種專業人員和新進場工作的職工，進行專業防火安全知識教育10.12電氣設備安裝10.12.1配電箱內各元器件應安裝牢固、平整。10.12.2配電箱零線應通過接線端子板連接，并與接地端小板分設。10.12.3配電箱內各組件連接導體
