1、精選優質文檔-傾情為你奉上四位電子密碼鎖實訓報告1、 實訓目的通過四位電子密碼的實訓，對安裝和調試要學會；（1）掌握電子密碼鎖工作原理。（2）熟悉數字集成電路的設計和使用方法。（3）熟悉DXP軟件的使用。（4）熟悉CD4013、CD4017真值表。（5）熟悉四位電子密碼鎖的密碼修改。二、實訓任務（1）用CD4013、CD4017數字集成塊設計制作一個密碼鎖，使之在輸入正確的代碼時開鎖。（2）在密碼輸入中可根據個人修改密碼，當密碼輸入錯誤時，電路產生自鎖。（3）用LED紅燈代替開鎖和關鎖，紅燈亮表示開鎖、紅燈滅表示關鎖。（4）當開鎖輸入碼與密碼時。則進入自鎖狀態。（5）其他功能可以自行擴展。三、

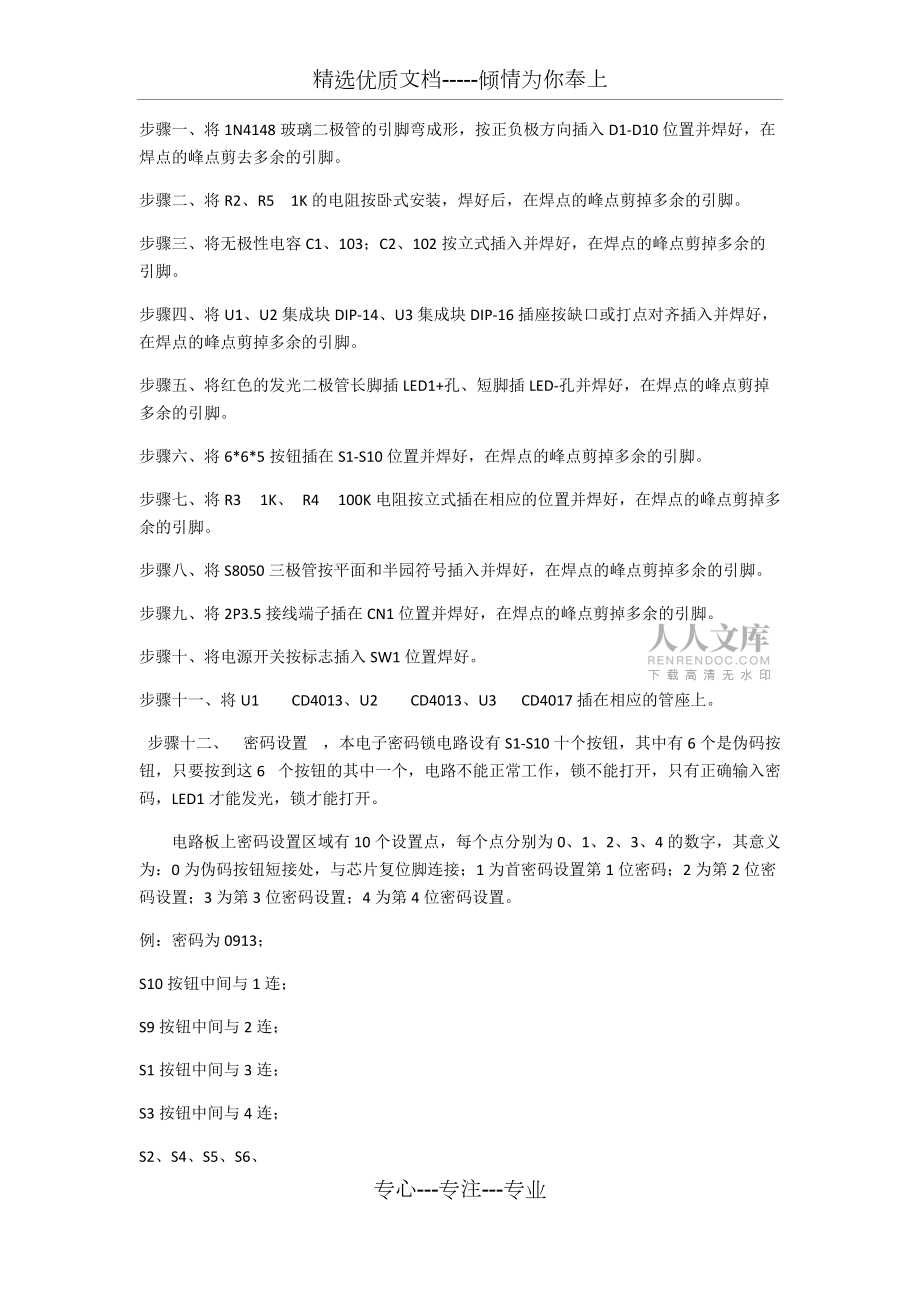

2、實訓要求（1）合理的設計硬件電路，說明工作原理及設計過程，畫出相關的電路原理圖；（2）選擇常用的電器元件，說明電器元件選擇的過程和依據； （3）利用DXP繪圖軟件，繪出電路原理圖、PCB板電路圖；（4）按照電子產品安裝和調試規范要求，學會焊接和調試方法并記錄數據。（5）用示波器測量CD4017的14腳輸入信號，并記錄波形圖和幅度電壓。（6）用萬用表電壓檔測量CD4013、CD4017、Q1三個極電壓，并記錄參數。（7）要求各位學生把密碼設置自己的后四位學號。（8）撰寫設計報告。四、安裝步驟步驟一、將1N4148玻璃二極管的引腳彎成形，按正負極方向插入D1-D10位置并焊好，在焊點的峰點剪去多余

3、的引腳。步驟二、將R2、R5 1K的電阻按臥式安裝，焊好后，在焊點的峰點剪掉多余的引腳。步驟三、將無極性電容C1、103；C2、102按立式插入并焊好，在焊點的峰點剪掉多余的引腳。步驟四、將U1、U2集成塊DIP-14、U3集成塊DIP-16插座按缺口或打點對齊插入并焊好，在焊點的峰點剪掉多余的引腳。步驟五、將紅色的發光二極管長腳插LED1+孔、短腳插LED-孔并焊好，在焊點的峰點剪掉多余的引腳。步驟六、將6*6*5按鈕插在S1-S10位置并焊好，在焊點的峰點剪掉多余的引腳。步驟七、將R3 1K、 R4 100K電阻按立式插在相應的位置并焊好，在焊點的峰點剪掉多余的引腳。步驟八、將S8050三

4、極管按平面和半園符號插入并焊好，在焊點的峰點剪掉多余的引腳。步驟九、將2P3.5接線端子插在CN1位置并焊好，在焊點的峰點剪掉多余的引腳。步驟十、將電源開關按標志插入SW1位置焊好。步驟十一、將U1 CD4013、U2 CD4013、U3 CD4017插在相應的管座上。 步驟十二、 密碼設置 ，本電子密碼鎖電路設有S1-S10十個按鈕，其中有6個是偽碼按鈕，只要按到這6 個按鈕的其中一個，電路不能正常工作，鎖不能打開，只有正確輸入密碼，LED1才能發光，鎖才能打開。 電路板上密碼設置區域有10個設置點，每個點分別為0、1、2、3、4的數字，其意義為：0為偽碼按鈕短接處，與芯片復位腳連接；1為首

5、密碼設置第1位密碼；2為第2位密碼設置；3為第3位密碼設置；4為第4位密碼設置。例：密碼為0913；S10按鈕中間與1連；S9按鈕中間與2連；S1按鈕中間與3連；S3按鈕中間與4連；S2、S4、S5、S6、S7、S8按鈕中間分別接各點的0；5、 調試1）對照電路圖，仔細核對元器件的位置是否正確，極性是否正確，有無漏焊、虛焊、錯焊和搭錫或短路。在上述各點都檢查正確后，進行下一步的檢查與調試。2）接上5V電源，按下電源開關，用萬用表10-50VDC電壓檔分別測量U1、U2、U3、Q1的各腳靜態和動態電壓，并記錄。（設計表格）3）分別測量D1-D4、D8-D10負極及U3的Q1、Q2、Q3、Q4輸出端電壓，正常為5V左右，注意：每按一個密碼按鈕，測量一次。如果密碼正確LED1亮燈，表示開鎖。
