1、精品文檔自動售檢票系統城市軌道交通 自動售檢票系統 (AFC) 是基于計算機、通信、網絡、自動控制等技術，實現軌道交通售票、檢票、收費、計費、統計、清分、管理等全過程的自動化系統，廣泛應用于城市地鐵、城際鐵路、有軌電車、 BRT等領域。自動售檢票系統目前有兩種架構，一種為典型架構 ，按層次結構劃分為清分中心系統、線路中央計算機系統、車站計算機系統、 車站終端設備、 車票五個層次； 另一種為互聯網 +架構，按結構劃分為云服務器、云終端設備和移動終端。自動售檢票系統產品包括系統軟件和系統設備兩部分，其中系統軟件含清分中心系統（ACC）、線路中央計算機系統（LCC）和車站計算機系統（SC）；新科佳都

2、的系統設備有自動售票機（TVM）、自動檢票機（ AGM）、自動驗票機（TCM）、半自動售票機（BOM）、編碼分揀機（ES）、邊門檢票機（SDG）、有軌電車自動售票機、有軌電車自動檢票機、有軌電車車載檢票機（TTM）、云購票機（M-TVM）、云自動檢票機（ M-AGM）、人臉識別閘機等。新科佳都十多年來堅持自主創新，掌握核心科技， 擁有完備的自主知識產權體系、全套自助終端設備、核心模塊研發，廣泛運用于國內地鐵、城際鐵路和有軌電車等領域項目。=自動售檢票系統，簡稱AFC，是實現軌道交通售票、檢票、計費、收費、統計、清分、管理等全過程的自動處理。1 歡迎下載精品文檔基本信息英文翻譯 :Automat

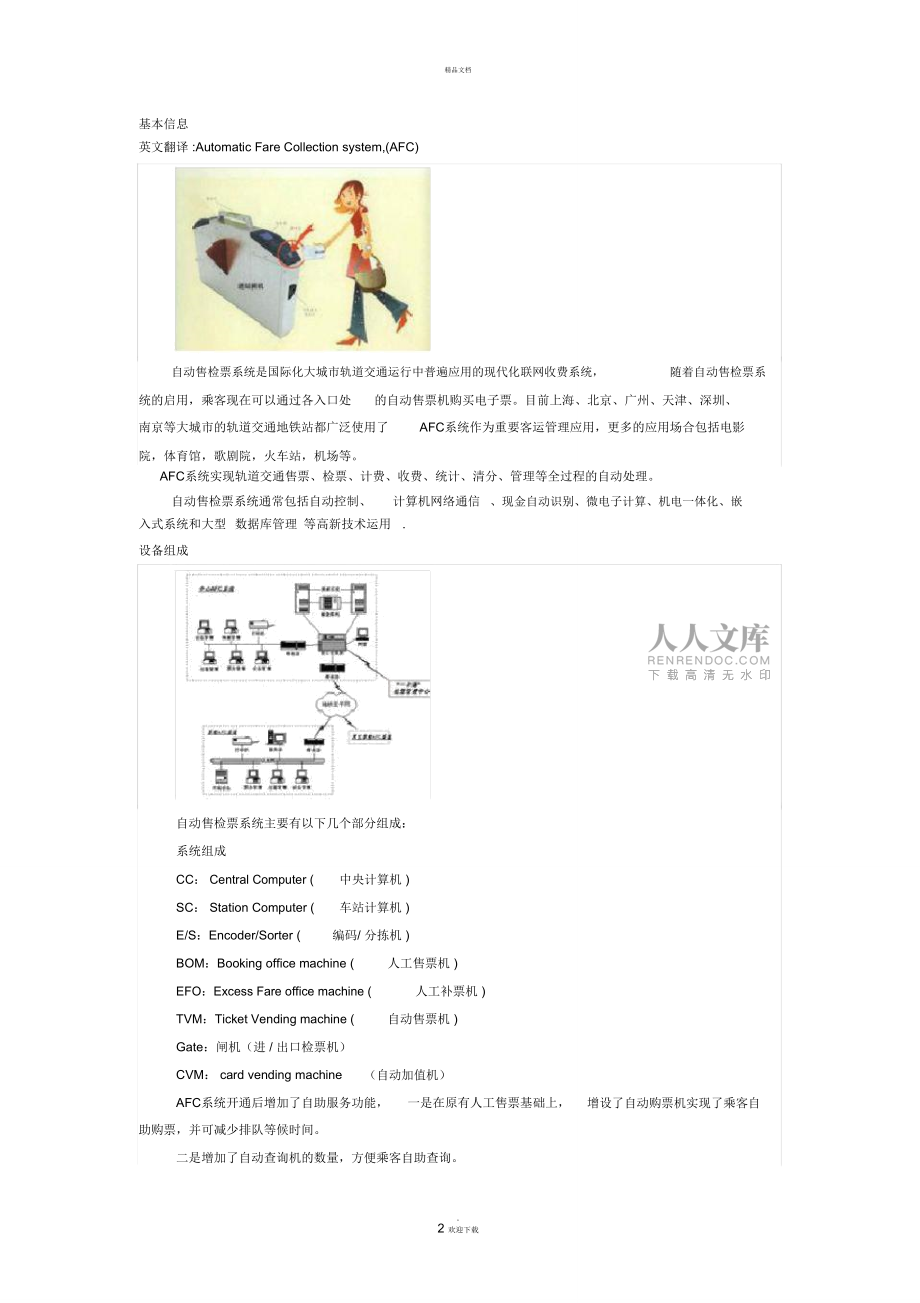

3、ic Fare Collection system,(AFC)自動售檢票系統是國際化大城市軌道交通運行中普遍應用的現代化聯網收費系統，隨著自動售檢票系統的啟用，乘客現在可以通過各入口處的自動售票機購買電子票。目前上海、北京、廣州、天津、深圳、南京等大城市的軌道交通地鐵站都廣泛使用了AFC系統作為重要客運管理應用，更多的應用場合包括電影院，體育館，歌劇院，火車站，機場等。AFC系統實現軌道交通售票、檢票、計費、收費、統計、清分、管理等全過程的自動處理。自動售檢票系統通常包括自動控制、計算機網絡通信、現金自動識別、微電子計算、機電一體化、嵌入式系統和大型數據庫管理 等高新技術運用.設備組成自動售檢

4、票系統主要有以下幾個部分組成：系統組成CC： Central Computer (中央計算機 )SC： Station Computer (車站計算機 )E/S：Encoder/Sorter (編碼/ 分揀機 )BOM：Booking office machine (人工售票機 )EFO：Excess Fare office machine (人工補票機 )TVM：Ticket Vending machine (自動售票機 )Gate：閘機（進 / 出口檢票機）CVM： card vending machine（自動加值機）AFC系統開通后增加了自助服務功能， 一是在原有人工售票基礎上，增設了

5、自動購票機實現了乘客自助購票，并可減少排隊等候時間。二是增加了自動查詢機的數量，方便乘客自助查詢。2 歡迎下載精品文檔三是增設了一卡通卡自動充值機，實現自助充值，方便乘客。主要由線路中央AFC系統、車站AFC系統、終端設備和車票四部分組成。終端設備包括出/ 入站檢票 閘機、自動售票機 、車站票務系統 、自動充值機、 自動驗票機等現場設備。車票有單程票、儲值票、特殊票。自動售檢票系統應用范圍AFC系統是國際化大城市軌道交通運行中普遍應用的現代化聯網收費系統，隨著自動售檢票系統的啟用，乘客現在可以通過各入口處的 自動售票機 購買電子票。目前北京 , 上海 , 廣州 , 天津 , 深圳 , 南京等大

6、城市的軌道交通地鐵站都廣泛使用了 AFC系統作為重要客運管理應用。更多的應用場合包括電影院，體育館，歌劇院，火車站，機場等。自動售檢票系統應用中央計算機系統（LCC）中央計算機系統 自動售檢票系統的首腦機關，是由一組計算機組成的幾個服務器和幾個工作站，共同完成 服務器 功能和系統運營管理的各項功能，主要包括中央主機（數據庫服務器 ）、通信服務器 、網管服務器、歷史數據服務器、中央工作站（監控、系統設置、數據庫、網管工作站等），這些計算機通過三層交換機與二層交換機相聯接。中央計算機系統的主要功能有：1、收集及保存車站計算機上傳的各類有關票務、帳務、客流、車站設備運行狀態等數據。2、監視和控制所有

7、車站設備的運行狀態。3、設置系統運營參數及系統運行模式，并下達給車站計算機和車站設備。4、按照設定的周期 （日、月、季、年）處理和統計收集到的各類數據，生成相應的各類報表并打印。5、時鐘同步 功能。車站計算機系統（SC）車站計算機系統主要負責把一個車站的自動售票機 、人工售票機、人工補票機、進/ 出口閘機等 AFC車站終端設備聯系在一起。主要功能要求：1、對車站設備的操作控制，包括關閉、開啟及設置工作模式等。2、監視車站AFC設備運行狀態。3、采集、保存相關信息。4、提供車站一級的票務統計，能以要求的格式和內容進行車站報表打印。5、自動完成與中央計算機及各終端設備的時鐘同步 。6、與中央計算機

8、實時通信，實時中央數據下載、下發和車站數據上傳。自動售票機（ TVM）自動售票機 是乘客自行操作的自動售票設備，主要完成單程票的發售功能。乘客根據目的地票價，在設備上選擇相應的票價鍵，同時投入相應的錢幣，設備自動將已格式化的卡進行編碼發售。人工售補票機（BOM）。3 歡迎下載精品文檔人工售補票機也稱窗口式售票機（即由人工參與的售票機） ，是由售票員負責操作設備發售車票。主要功能是發售所有種類的車票，還可對所有車票進行加值、分析、更新等處理。閘機（ AGM）閘機也稱檢票機，主要有進站檢票機、出站檢票機、雙向檢票機。主要功能是檢查乘客所持車票的有效性，即檢查該車票是否為本運輸系統 的車票？是否有值

9、？是否在有效期內？是否信息碼等？如果檢查結果符合上述條件，則閘機在該車票上記錄時間，站號，設備號，編上信息碼等，提示乘客是進站、出站還是去補票亭更新。編碼、分揀機編碼 / 分揀機通常安裝在票務系統的制票中心。主要功能：1、對新購入的票卡按各種類型 , 進行初始化編碼，即對購入的票卡編入本運輸系統所持有的密碼，只有經過編碼 / 分揀機初始化的車票，才能被認作為有效票。2、根據運營需求，還可以對及票卡進行賦值，以滿足各種各樣的運營需求。這類車票可直接出售使用。3、對從車站回收來的車票，如果各種類型的車票混雜在一起（有單程票、 儲值票、 老人票、 兒童票、多程票等），設備將自動對這樣混雜在一起的車票

10、進行分揀分類。可根據票種、票值，以及車票的批號進行分揀。自動售檢票系統優點AFC系統開通后增加了自助服務功能，一是在原有人工售票基礎上，增設了自動購票機實現了乘客自助購票，并可減少排隊等候時間。二是增加了自動查詢機的數量，方便乘客自助查詢。三是增設了一卡通卡自動充值機，實現自助充值，方便乘客。自動售檢票系統使用方法乘客使用自動售檢票系統主要是在TVM（自動售票機 ）自動售檢票系統前購票，乘客應準備好面值1 元的硬幣或面值5 元、10 元的八成新紙幣， 按照顯示屏提示進行操作。如果購票出現余額，TVM會以硬幣方式找贖。自動售票機和自動充值機可以有效識別紙幣和硬幣真?zhèn)危瑢?duì)于使用假幣者，一經發現將會移交有關部門處理。購票后，自覺排隊在出入閘機前刷卡，刷卡時，要正確選卡、一人一卡、右手持卡、進站刷卡、保存好卡、出站刷（插）卡。同時在廣大乘客中大力提倡“文明刷卡、有序進站、順序出站、出入同檢”。4 歡迎下載精品文檔自動售檢票系統注意事項一. 是順序刷卡。要有序通過閘機不要擁擠，人多時請選擇相鄰閘機均衡進、出站。二 . 是規范刷卡。一卡通卡刷進刷出，單程票卡刷進插出。刷卡時都要將卡輕觸刷卡區，聽到確認提示音，看到閘門打開即可通過閘機。三. 是遇有問題時，請找車站工作人員處理。四. 一張一卡通卡不能多人同時使用，僅限本人當
