1、晉城市海天大酒店樣板間裝飾裝修工程臨時用電施工組織設計深圳中建南方裝飾工程有限公司晉城海天大酒店項目工程部二一年十二月第一章 工程概況1、工程名稱：晉城市海天大酒店樣板間裝飾裝修工程2、建設地點： 晉城市迎賓街與澤州路交叉口3、建筑面積： 總建筑35602平方米，施工45平方米4、質量要求： 合格 5、工期要求： 總工期40天 6、建設單位： 晉城市澤州海天實業有限公司第二章 臨時用電施工準備裝修施工的用電是進場前期準備工作的重要環節。首先必須對各裝修施工工程段的總用電量進行立體綜合及估算，作出整體施工用電的計劃報告，制定明確的施工用電方案，提供給施工單位使用。開工前，做好施工人員及管理人員的

2、部署工作，組織召開全體施工人員會議，交代有關現場臨時用電安全方面的注意事項，提高所有人員安全用電意識。明確現場專職安全員對臨時用電安全的監督職責，對工程項目進行經常性的檢查，了解易燃、高溫、電源、火源、熱源等情況，對不安全問題視情節輕重，有權責令整改或暫停施工，并可越級上報。第三章 臨時用電方案一、現場控制措施1、嚴格執行建筑施工現場供用電安全規范GB50194-93，布置施工現場的臨時用電。2、安排1名專業電工具體負責作業區的臨時用電的接線與拆線工作。3、所有專業的用電必須由專業電工負責接拆線，不得自己接拆線，違者，按公司管理制度嚴肅處理并將違規者清除出本工地。4、所有機械設備及作業區的用電

3、嚴禁超負荷運行及超負荷用電。5、由1名專業電工負責檢查施工設備、電氣設備及作業區的用電情況，做好用電記錄，對發現的問題應即時向項目部電氣工程師匯報并即時整改。6、對施工設備及作業區的用電提前到項目部電氣工程師處辦理施工用電審批手續后，由專業電工負責接拆線。7、應嚴格控制與管理施工現場的施工用水，確保無因施工用水而發生的漏電與跳閘等事故的發生，此項工作由安全與文明施工檢查組具體負責管理。8、施工現場臨時用電注意事項A施工現場臨時用電線路（1）應架空敷設，不得拖地使用，以防人踩、車軋。有水作業時應將電源用鋼索架起，防止浸水造成事故。（2）接頭必須按規定操作，包扎嚴密、牢固、絕緣可靠。B開關箱設置和

4、使用注意事項（1）開關箱應防塵、防雨、加鎖；一般高度(距地)為1.5米，與其控制的固定電氣設備的距離不超過3米。（2）開關箱內不準存放任何物品，防止誤操作造成事故。（3）開關箱周?chē)粶?zhǔn)堆放雜物，并應有足夠兩人同時操作的空間和信道。C漏電保護器的正確使用（1）漏電保護器應安裝在電氣設備負荷線首端。（2）使用前由電工檢測，確認合格。D手持式電動工具注意事項（1）工具使用前，應經專職電工檢驗接線是否正確，防止零線與相線錯接造成事故。（2）長期擱置不用或受潮的工具在使用前，應由電工測量絕緣阻值是否符合要求。（3）工具自帶的軟電纜或軟線不得接長，當電源與作業所距離較遠時，應采用移動電閘箱解決（4）工具原

5、有的插頭不得隨意拆除或改換，嚴禁將電線金屬絲插入插座（5）發現工具外殼、手柄破裂，應停止使用，進行更換（6）非專職人員不得擅自拆卸和修理工具，（7）手持式工具的旋轉部件應有防護裝置；（8）作業人員按規定穿戴絕緣防護用品（9）電源處必須裝有漏電保護器。E電焊作業注意事項（1）電焊屬特別作業，電焊工必須持證上崗，（2）電源控制應使用自動開關，不準使用手動開關（3）一、二次線必須加防觸電保護裝置（4）一次線長度不超過5米，不能拖地，二次線長度應小于30米，接線應壓牢固，并安裝防護罩；（5）焊把線應采用專用電纜，雙線到位，不準有接頭，絕緣無破損（6）不得借用金屬腳手架，或結構鋼筋、輕鋼龍骨等作回路地線

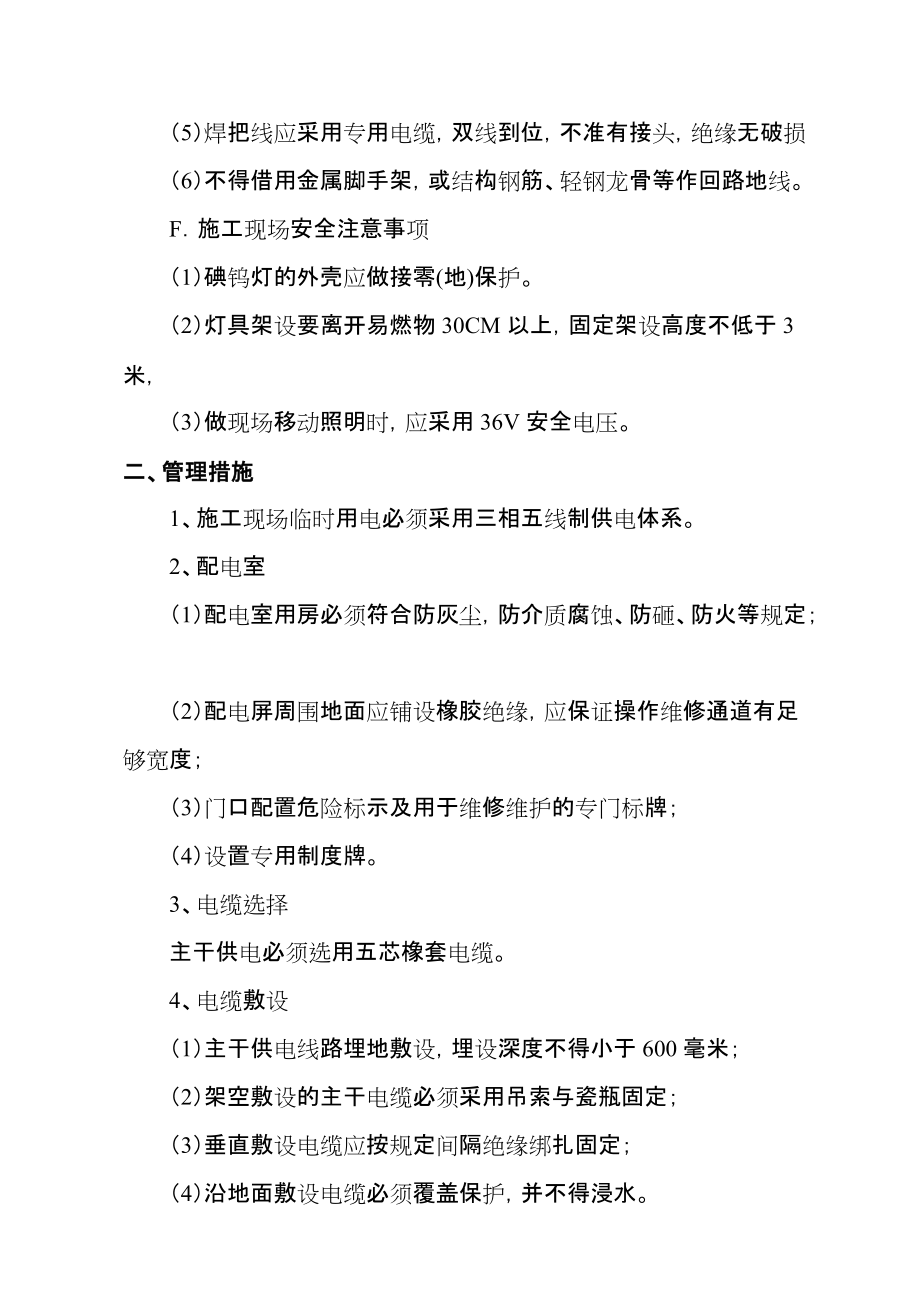

6、。F施工現場安全注意事項（1）碘鎢燈的外殼應做接零(地)保護。（2）燈具架設要離開易燃物30CM以上，固定架設高度不低于3米，（3）做現場移動照明時，應采用36V安全電壓。二、管理措施1、施工現場臨時用電必須采用三相五線制供電體系。2、配電室（1）配電室用房必須符合防灰塵，防介質腐蝕、防砸、防火等規定；（2）配電屏周?chē)孛鎽?yīng)鋪設橡膠絕緣，應保證操作維修通道有足夠?qū)挾?；?）門口配置危險標示及用于維修維護的專門標牌；（4）設置專用制度牌。3、電纜選擇主干供電必須選用五芯橡套電纜。4、電纜敷設（1）主干供電線路埋地敷設，埋設深度不得小于600毫米；（2）架空敷設的主干電纜必須采用吊索與瓷瓶固定；（

7、3）垂直敷設電纜應按規定間隔絕緣綁扎固定；（4）沿地面敷設電纜必須覆蓋保護，并不得浸水。5、配電箱與開關箱（1）需購買合格的產品；（2）配電箱的安裝和內部設置必須符合有關規定；（3）各級配電箱所選用的電器開關的額定值應相適應；（4）配電箱應符合標準規定。箱外有企業徽標、分級編號、安全色標，并滿足CI標準要求：A）實行三級配電箱供電，配電箱分配電箱（含移動配電箱）開關箱；B）動力用電與照明用電分箱供電或設照明專用線路；C）消防用電從總配電箱單路引出；D）開關箱內必須保持電器完好，不得有帶電體明露。6、接零接地與防雷保護（1）三相五線制供電體系只允許電器設備采取接零保護，嚴禁接地；（2）在整體供電

8、系統設置重復接地，必須設置在主干供電線路的首、中、末端各選擇一點。（3）保護零線，重復接地必須設置在明顯位置。連接線必須是絕緣多股銅芯線。7、漏電保護（1）現場供電必須達到兩級漏電保護。（2）電焊機單獨設漏電開關。（3）手持電動工具、照明電源一側加裝漏電開關。8、用電設備（1）固定式用電設備必須做到“一機一閘”；（2）固定式用電一次電源線不得超過5米；（3）類手持電動工具的外殼必須作接零保護；（4）建筑物內無條件正式架設照明的，必須采用36V以下低壓照明器。9、臨電維護（1）項目經理部必須設置專職電氣工程師負責臨電管理；（2）項目經理部應至少配置2名持證維護運行電工；（3）電氣維護人員必須按規

9、定做好電氣設施維護與運行，并認真做好記錄。三、技術措施1、注意事項（1）所有開關箱必須裝上漏電保護開關，施工現場所用的電線應為銅芯電纜，其截面必須能符合施工用電的要求。（2）保證零線裝設開關及熔斷器。（3）潮濕和易觸及帶電體的場所，其照明電源電壓24V在。（4）施工現場臨時用電，由值班電工負責接駁，不能隨意亂拉亂接；值班電工負責檢查用電情況。2、技術措施（1）電動工具應由經過專門培訓的工人負責操作。（2）加工石材用的臺鉆、無齒鋸等電動工具必須裝有漏電保護裝置。使用前應試機檢查，操作者應戴好防護眼鏡。（3）使用電動工具（手電鉆、切割機等）前檢查安全裝置是否完好，運轉是否正常，有無漏電保護，使用時

10、嚴格按操作規程作業。（4）電焊機上應設防雨蓋，下設防潮墊，一、二次電源接頭處要有防護裝置，二次線使用接線柱，且長不超過30m，一次電源采用橡膠套電纜或穿塑料軟管，長度不大于3m，且焊把線必須采用銅芯橡皮絕緣導線。（5）配電箱、開關箱應裝設在干燥、通風及常濕場所，不得裝設在有嚴重操作作用的瓦斯、煙氣、蒸氣、液體及其它有害介質中；不得裝設在易受外來固體物撞擊、強烈震動、液體浸濺及熱源烘烤的場所。（6）開關箱內部和頂部應裝訂防火板，實行“一機一閘一漏”制，熔絲不得用其它金屬代替，且開關箱上鎖編號，有專人負責。（7）每一分部分項工程施工前必須由專業工長下達書面安全技術交底，班組履行簽字手續后方能施工，

11、并且在施工前傳達給班組每位成員。第四章 資源進場計劃一、勞動力電工技術要求:1、看懂裝飾施工圖、電器系統施工圖。2、掌握電工基本原理、常用電器基本原理。3、掌握各種燈具的安裝工藝及操作方法。4、熟悉常用電器設備的安裝。二、主要電動機具、設備 擬投入的主要電動機具、設備表序號機械或設備名稱型號規格數量國別產地制造年份額定功率（KW）生產能力1砂輪切割機355型5國產2001.31.5KW良好2切割機CJ32國產2001.31.2KW良好3手電鉆W2515日本2002.20.25 KW良好4油壓鉆JK35日本2000.20.3 KW良好5電鋸C-910日本2000.21.3 KW良好6云石手磨機S

12、OSCH5國產2001.4良好7拋光機10SF5國產2000.4良好8沖擊鉆JTZC-105國產2001.8良好9石材切割機博世6MS342中國2001.42.8 KW良好10電動鑼絲刀TA-10408德國2000.70.25 KW良好11修邊機N37011中國2004.60.44 KW良好12園孔鋸1日本2004.19 KW良好13氣泵220V2日本2003.90.4 KW良好14電焊機BX-160達源1深圳1999.108.5 KW良好第五章 臨時用電系統圖一、臨時用電系統說明三相五線制供電體系，五芯橡套電纜接入二層總配電箱，總配電箱內采用漏電斷路器（DZ20-160/3），電纜接入八層分

13、配電箱，分配電箱內采用漏電斷路器（DZ10L-100/3），再由總配電箱與分配電箱接入各個開關箱內漏電斷路器。二、臨時用電系統圖第六章 主要安全措施1、施工現場的臨時用電系統和施工辦法，均應符合消防安全要求。2、施工現場應明確劃分明火作業、易燃材料、倉庫、辦公等區域。3、施工現場的道路應保持暢通，夜間應設照明，并配備值班巡邏人員。4、焊、割作業區與氧氣瓶、乙炔瓶等危險物品的距離不得少于10m，與易燃、易爆物品的距離不得少于30m。5、氧氣瓶、乙炔瓶等焊割設備上的安全附件應完整有效，否則嚴禁使用。6、施工現場掛警示牌，焊、割作業必須符合防火要求，嚴格執行“八不焊”規定。（1）焊工必須持證上崗，無證者不準進行行焊、割作業。（2）屬一、二、三級動火范圍的焊割作業未經辦理動火審批手續，不得進行焊割。（3）焊工不了解焊割現場的情況，不了解焊件內部是否易燃易爆，不得進行焊割。（4）各種裝過可燃?xì)怏w、易燃液體和有毒物質的容器未經徹底清洗或未排除危險之前，不準進行焊割。（5）有可燃材
