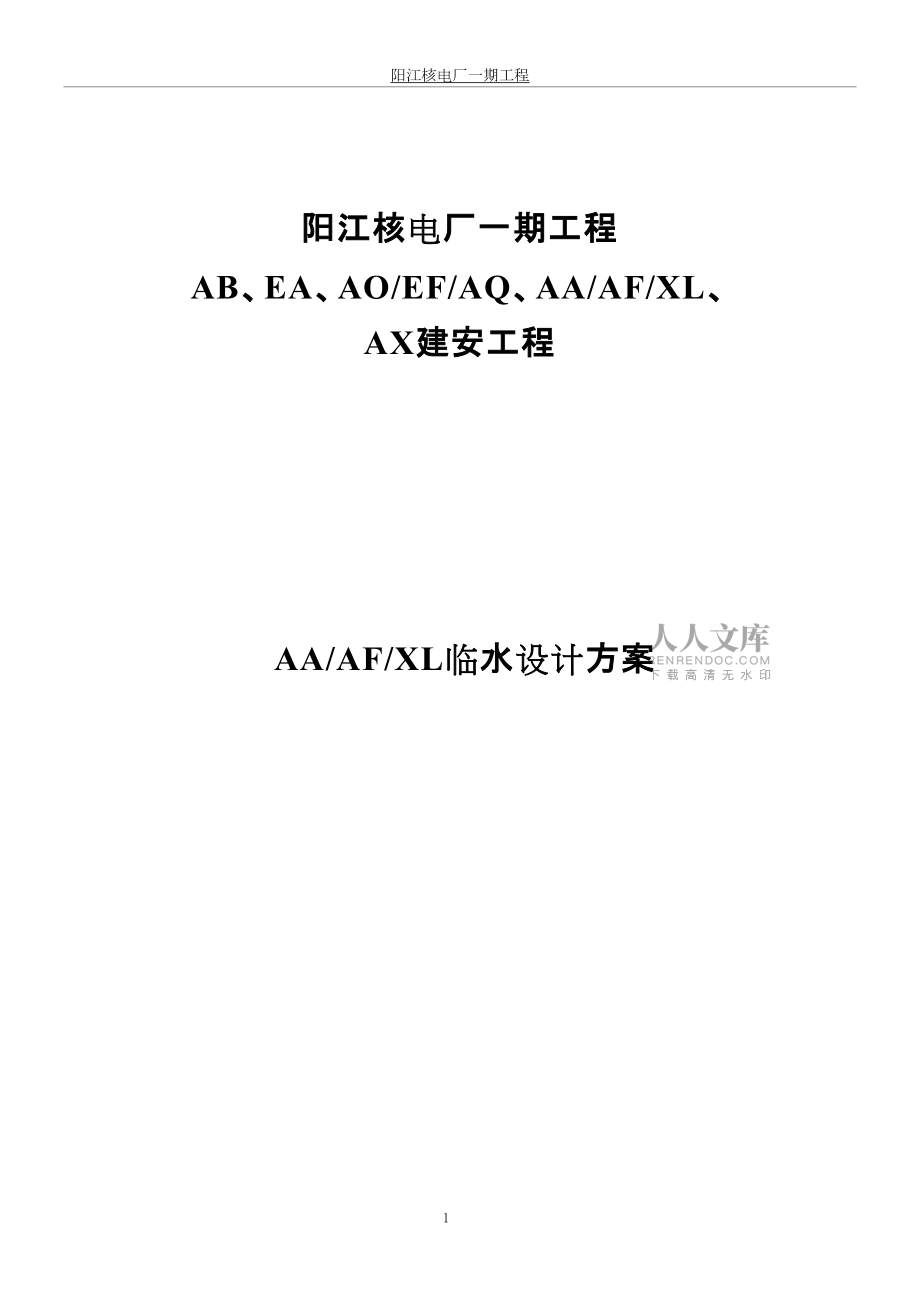

1、Good is good, but better carries it.精益求精，善益求善。AA AF XL(冷機修車間 非放射性機電儀倉庫 性能實驗室)施工現場給排水方案陽江核電廠一期工程陽江核電廠一期工程AB、EA、AO/EF/AQ、AA/AF/XL、 AX建安工程 AA/AF/XL臨水設計方案 1目 錄1. 概況12. 適用范圍13. 參考文件14. 給排水規劃14.1 給水施工部署14.2 排水施工部署34.3 施工方法及安裝35. 施工安全保護措施66. 文明施工措施71AA/AF/XL冷機修車間/非放射性機電儀倉庫/性能實驗室施工現場給排水方案1. 概況為保證陽江核電廠一期AA/A

2、F/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)在施工過程中正常的生產、生活以及消防用水，特編制本方案。給水系統：AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)臨時給水方案根據AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)平面布置圖、臨時施工用水定額、給排水設計規范及現場的實際情況編制；水源由AB(冷機修倉庫)臨水預留口接入；給水系統應能滿足施工及消防用水要求。消防系統：在室外供水干管上設DN65的室外消火栓，在倉庫、加工車間、配電箱處等人員密集的地方要設手提式干粉滅火器。2. 適用范圍適用于陽江核電廠一期工程AA/AF/XL(冷機修車間/非放射性機電儀倉

3、庫/性能實驗室)施工現場的臨時用水。3. 參考文件建筑給水排水設計規范建筑設計防火規范建筑給水硬聚氯乙烯管道設計與施工驗收規程給排水標準圖集S1、S2、S3建筑施工安全檢查標準4. 給排水規劃4.1 給水施工部署AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)用水量包括AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)施工工程用水量和現場生活用水。由于該工程的生活營地，租用在施工區外，所以生活營地的用水本方案不考慮。AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)用水量及水壓計算。用水量主要有：直接生產用水和生活用水。本工程臨時土建施工用水量計劃如下：4

4、.1.1 直接生產用水量1) 直接生產用水量按下式計算：q1=K1K4(n1N1)/(8×3600t)式中：q1直接生產用水量（L/s） n1施工高峰年最大施工強度時，需耗施工用水的各種工程量 N1各項耗水工程的直接生產用水量定額 K1直接生產用水的不均衡系數，取1.5 K4未計及超量用水系數，取1.1 t與n1相對應的工作延續天數根據以上公式，求得q1=15.6（L/s）2) 工程量及用水定額AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)的直接生產用水對象主要有：砼養護、模板沖洗、攪拌機沖洗等；根據經驗，AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)

5、的生產用水量可按每立方砼用水400L/m3計算。4.1.2 施工機械用水量機械用水量按以下公式計算：q2=K2K4(n2N2)/(8×3600)式中：q2施工機械用水量（L/s） n2同類機械臺數，按高峰施工時同時使用數量 N2各類機械臺班用水量定額 K2不均衡系數，取2.0 K4未計及超量用水系數，取1.1由以上公式，求得q2=2.7（L/s）4.1.3 生活用水量1）現場只有職工臨時辦公用水，廁所暫定使用核島公共廁所,因此用水量極小，q3=0.1(L/s)2）用水定額生活用水定額按50L（人班），月工作日按30天計算。5.1.4 消防用水量AA/AF/XL(冷機修車間/非放射性機

6、電儀倉庫/性能實驗室)周邊設室外消火栓。消防用水量q4=10L/s。5.1.5 總用水量確定由于q1+q2+q3=18.4（L/s）q4,則總用水量為:Q=18.4（L/s）（火災時停止生產、生活用水）。4.1.6 確定管徑根據流量公式，即可求得管徑：供水管管徑 4Q×1000 4×18.4×1000 D 108mm *V 3.14×2 AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)主給水管選用DN100鍍鋅鋼管。施工區內設置管徑為DN65室外單口消火栓，按防火設計規范消火栓按間距不大于50米設置。詳細布置見AA/AF/XL(冷機修車間/

7、非放射性機電儀倉庫/性能實驗室)臨水平面布置圖。樓層施工用水采用DN32鍍鋅鋼管。4.2 排水施工部署根據AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)的實際條件，采用AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)場內路邊明溝環狀排水，沿臨時施工路面一側做明溝排水，最后引入現場主干道范圍內的排水明渠內。根據AA/AF/XL(冷機修車間/非放射性機電儀倉庫/性能實驗室)場地實際條件，在建筑周?chē)O(shè)排水明溝，溝中距外墻900，溝寬*深300*300，最淺處不小于20， C9砼搗底，底面坡度為1%，溝壁采用90厚灰砂磚，20厚抹灰壓頂。明溝穿過道路時，采用400混凝土管

8、道（在道路施工時提前預埋）。最后引入排水明渠內。4.3 施工方法及安裝4.3.1給水施工方法4.3.1.1 UPVC管施工方法與安裝1)對進場的管材、管件等材料進行檢驗，應具備產品合格證，管材應標有規格、生產廠的廠名和執行的標準號。在管件上應有明顯的商標和規格，包裝上應標有批號、數量、生產日期和檢驗代號。膠粘劑應標有生產廠名稱、生產日期和有效期，并應有出廠合格證和說明書。管材和管件應在同一批中抽樣進行外觀、規格尺寸和管材、管件配合公差檢查，嚴格按建筑給排水用聚乙烯管材和管件產品標準的規定進行復檢，合格后方可用于施工。2)安裝依據現場尺寸進行下料，下料用割刀或細齒鋸工具切割。管子斷口后應平整且垂

9、直于軸線，斷面處不得有任何變形。管端用中號銼銼成15°30°坡口，坡口厚度為管壁厚度的1/31/2，長度不小于3mm，然后將殘屑清理干凈，將承口內側和插口外側擦拭干凈。將管材實測承口深度在管端表面劃出插入深度標記。3)膠粘劑涂刷先涂管件承口內側，后涂管材插口外側。插口涂刷應為管端至插入深度標記范圍內，涂刷應迅速、均勻、適量。然后立即找正方向。將管子插入到標記處，并再將管道旋轉90°，靜置2-3分鐘，以保證連接緊密，承插完畢后，將擠出的膠粘劑用干布蘸清潔劑擦干凈。4.3.1.2鍍鋅鋼管絲扣連接內外鍍鋅鋼管管徑小于等于DN100的可以采用用絲扣連接。螺紋連接的管道凡管

10、道螺紋露出部分需做防腐處理。A. 斷管根據現場測繪草圖，在選好的管材上畫線，按線斷管。1) 大口徑管道用砂輪鋸斷管，應將管材放在砂輪鋸卡鉗上，對準畫線卡牢，進行斷管。斷管時壓手柄用力要均勻，不要用力過猛，斷管后將管口斷面的管膜、毛刺清除干凈。2) 小口徑管道用手鋸斷管，應將管材固定在壓力案的壓力鉗內，將鋸條對準畫線，雙手推鋸，鋸條要保持與管的軸線垂直，推拉鋸用力要均勻，鋸口要鋸到底，不許扭斷或折斷，以防管口斷面變形。B. 套絲將斷好的管材，按管徑尺寸分次套制絲扣，管徑1532mm一般套2次，4050mm者套絲3次，70mm以上者套34次為宜。1) 用套絲機套絲，將管材夾在套絲機卡盤上，留出適當

11、長度將卡盤夾緊，對準板套號碼，上好板牙，按管徑對好刻度的適當位置緊住固定板機，將潤滑劑管對準絲頭，開機推板，待絲扣套到適當長度，輕輕松開板機。2) 用手工套絲板套絲，先松開固定板機，把套絲板標盤退到零度，按順序號上好板牙，把板盤對準所需刻度，擰緊固定板機，將管材放在壓力案壓力鉗內，留出適當長度卡緊，將套絲板輕輕套入管材，使其松緊適度，而后兩手推套絲板，帶上23扣，再站到側面板轉套絲板，用力要均勻。待絲扣即將套成時，輕輕松開板機，開機退板，保持絲扣應有錐度。 C. 配裝管件配裝管件時應將所需管件帶入管絲扣，試試松緊度(一般用手帶入3扣為宜)，在絲扣處涂鉛油、纏麻后帶入管件，然后用管鉗將管件擰緊，

12、使絲扣外露23扣，去掉麻頭，擦凈鉛油，編號放到適當位置等待調直。4.3.1.3 支架防腐、刷油按設計要求對施工完的管道、支架進行刷油。在刷漆過程中，采取保護措施，不得對土建和其它專業造成污染。4.3.1.4 水壓試驗為防止管道里的水，跑、冒、滴、漏，要做水壓試驗。給水管安裝完畢，可階段性進行水壓試驗。試壓時將所有出口封堵，環路中間閥門打開，高處設排氣閥排盡氣體。生活給水管為1.0MPa，試驗步驟：1）緩慢地向試壓管道中注水，同時排出管道內的空氣。管道充滿水后，在無壓情況下至少保持12小時。2）進行管道嚴密性試驗，將管內水加壓到0.35MPa，并保持2小時，檢查各部位是否有滲漏或其它不正常現象。

13、為保持管內壓力可向管內補水。3）嚴密性試驗合格后進行強度試驗，管內試驗壓力不得超過設計工作壓力的1.5倍，最低不宜小于0.5MPa，并保持試壓2小時或者滿足設計的特殊要求。每當壓力降落0.02MPa時，則應向管內補水。為保持管內壓力所增補的水為漏水量的計算值。根據有無異常和漏水量來判斷強度試驗的結果。4）試驗后，將管道內的水放出。5）嚴密性試驗。在嚴密性試驗時，若在2小時中無滲漏現象為合格。6）強度試驗。在強度試驗時，若漏水量不超過表中所規定的允許值，則試驗管段承受了強度試驗。試壓時應注意以下幾點：試驗壓管段上的三通、彎頭特別是管端的蓋堵的支撐要有足夠的穩定性。4.3.1.5 閥門安裝閥門的傳

14、動裝置和操作機構應進行清洗檢查，要求閥桿與閥芯的連接應靈活、可靠，閥門啟閉靈活，閥桿的安裝朝向合理，有利于操作維修。安裝完畢后，應保證閥門整潔，有漏漆部位應進行補刷閥門本體顏色。4.3.2排水施工方法4.3.2.1 UPVC管施工方法與安裝a)由于施工現場辦公室屬于臨時建筑物。安裝依據現場尺寸進行下料，下料用割刀或細齒鋸工具切割。管子斷口后應平整且垂直于軸線，斷面處不得有任何變形。管端用中號銼銼成15°-30°坡口，坡口厚度為管壁厚度的1/3-1/2，長度不小于3mm，后將殘屑清干凈，將承口內側和插口外側擦拭干凈。將管材實測承口深度在管端表面劃出插入深度標記。b)膠粘劑涂刷

15、先涂管件承口內側，后涂管材插口外側。插口涂刷應為管端至插入深度標記范圍內，涂刷應迅速、均勻、適量。然后立即找正方向。將管子插入到標記處，并再將管道旋轉90°，靜置2-3分鐘，以保證連接緊密，承插完畢后，將擠出的膠粘劑用干布蘸清潔劑擦干凈。c)水平排出管與立管連接處的轉彎采用兩個45°彎頭，在第一個彎頭處設檢查口。4.3.2.2 混凝土管的安裝混凝土管道作為排水管道，主要是直埋敷設，用吊車將管子吊至溝槽里，吊帶用寬帆帶纏繞，進行吊裝，吊裝過程中，穩起穩放。同時在溝槽基礎上做好一個凹口，保證吊裝帶抽出。在地溝內連接管段，管線須找正找直，固定口處須事先挖好工作坑，大小以方便操作為

16、宜。5. 施工安全保護措施1)進入現場必須戴好安全帽，并正確使用個人勞動保護用品。2)為高空作業搭設的腳手架上鋪設的跳板兩端必須綁扎在腳手架上。3)使用梯子豎立的角度不應大于60度和小于35度，梯子腳用麻布或膠皮包扎或由專人扶住。4)吊裝管子的繩索要綁牢，吊裝時要服從統一指揮，動作協調一致，管子吊上支架后必須裝上管卡，不允許浮動在支架上。5)各種電動機械設備必須安裝有效的安全接地防雷裝置。6)安排工作時應避免多層同時施工，如必須多層同時施工時，應在中間層設安全隔板或安全網。7)在潮濕的場所工作時，所有照明燈的電壓應為12V，環境較干燥時，也不能超過24V。8)氧氣瓶和乙炔瓶離火源的距離應大于10M。9)管道吹掃和試壓的排放管應引到安全地點。10)管子串動和對口，動作要協調一致，手不得放在管口法蘭結合處。6. 文明施工措施在工程施工中只有堅持文明施工才能夠生產出優質的產品來，從而提高我公司的信譽，為此特制定文明施工措施如下：1)要優質服務，樹立為用戶著想的工作態度。2)施工中
