1、 畢 業 設 計（論 文） 題 目： 基于PLC控制的變頻調速通風 機系統 學生姓名 指導教師 二級學院 XXXX學院 專 業 自動化 班級 10自動化 學號 提交日期 2014年5月2日 答辯日期 2014年5月17日 39金陵科技學院學士學位論文 目錄目 錄摘 要IV第一章 緒論11.1前言11.2國內外的研究水平及趨勢11.3 課題的總體設計方案2第二章 控制系統總體設計及硬件選擇32.1 系統設計框圖及原理分析32.2 控制及功能模塊的硬件選擇32.2.1 可編程控制器PLC32.2.2 觸摸屏HMI42.2.3 A/D.D/A轉換模塊5 2.2.4溫度傳感器72.2.5 變頻器7 2

2、.2.6 通風機10第三章 系統通信與連接123.1 PLC與PC及觸摸屏之間的通信123.1.1 RS-232123.1.2 PLC與PC及觸摸屏連接13 3.2 PLC與變頻器之間的連接143.2.1 PLC與D/A模塊連接14 3.2.2 D/A模塊與變頻器連接14 3.3 PLC與傳感器之間的通信153.3.1 傳感器與A/D模塊連接15 3.3.2 A/D模塊與PLC連接16 3.4 變頻器與通風機連接17第四章 系統軟件部分18 4.1 編程軟件操作19 4.1.1 GX編程軟件19 4.2 PLC系統流程圖20 4.3 PLC的I/O口分配表21 4.4 系統程序局部分析22 4

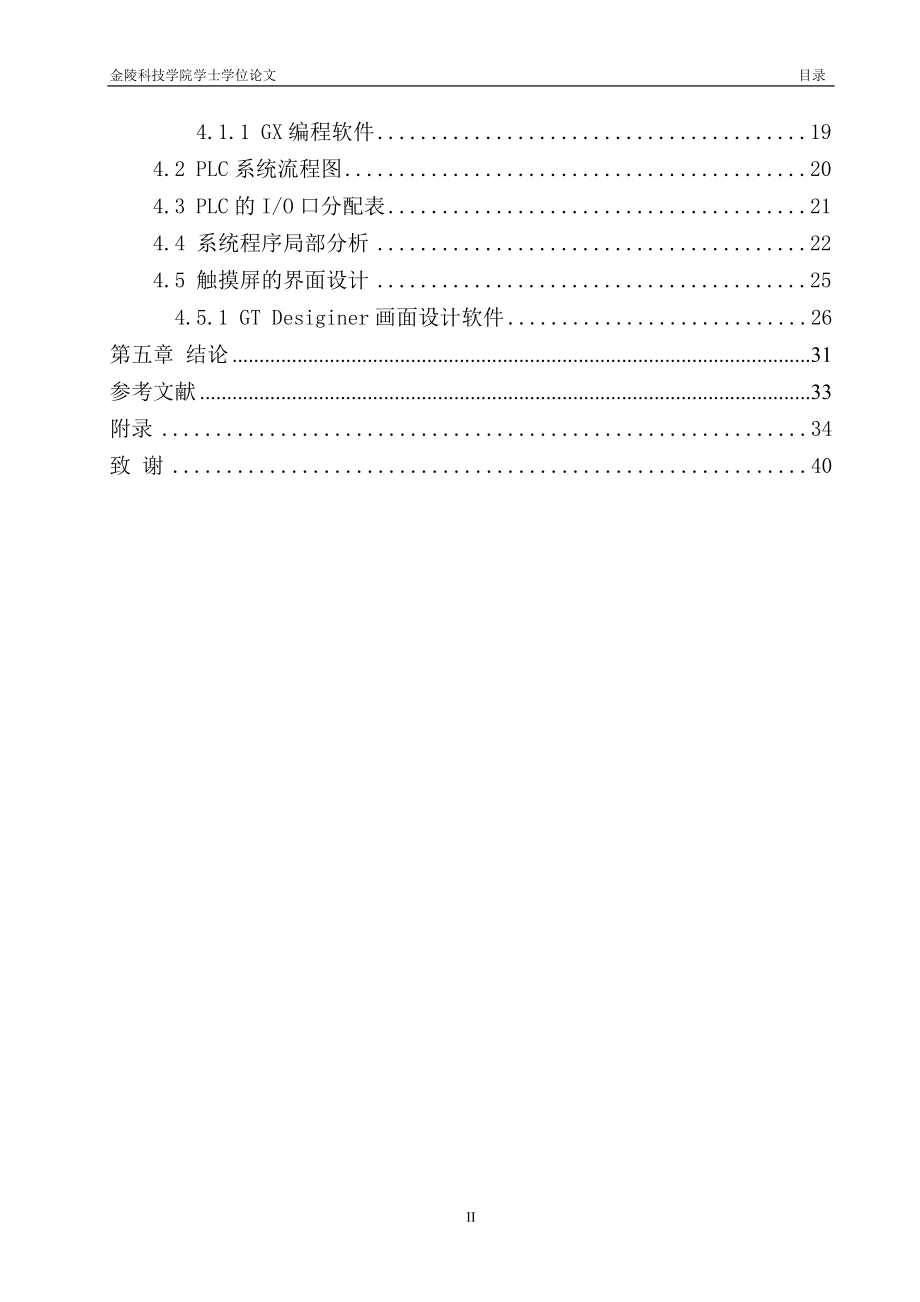

3、.5 觸摸屏的界面設計25 4.5.1 GT Desiginer畫面設計軟件26第五章 結論31參考文獻33附錄34致 謝40金陵科技學院學士學位論文 摘要基于PLC控制的變頻調速通風機系統摘 要近年我國通風機品種多樣, 控制使用情況也各有其特點，對于傳統通風機控制方式，風機系統長期處于全功率下運行，以及主控制系統采用繼電器控制方式時，系統的不穩定性及不可監測性，進而造成能源的大量浪費，鑒于以上問題，改造當前通風機控制系統是很有必要的，因此對其進行PLC 控制的變頻調速監控系統的設計和研究，不僅可以大大提高煤礦生產的機械化、自動化水平，還能節省大量的電能，具有較高的經濟效益系統。本文針對通風環

4、境建立了模型，以其中的一組軸流式風機為控制對象，采用三菱FX2N-48MR可編程控制器 PLC、FR-700-740-1.5k變頻器和通風機，有效地實現了通風機的變頻調速，該控制系統操作方便、運行可靠、自動化程度高。克服了恒速交流傳動中耗電量大的問題，達到了良好的節能效果，可應用于通風系統等地方。 關鍵字：PLC，變頻調速，自動化，通風機金陵科技學院學士學位論文 Abstract THE CONTROL OF VARIABLE FREQUENCY SPEED REGULATION OF VENTILATING MACHINE SYSTEN BASED ON PLC AbstractIn rec

5、ent year, our fans variety control usage also have their own characteristics, the traditional fan control, the fan system in the long run at full power, and the main control system using relay control mode, the instability of the system and can not be monitored sex, and cause a lot of wasted energy,

6、 in view of the above problems, the transformation of the current fan control system is necessary, therefore its design and research of frequency control monitoring system PLC control, not only can greatly improve the mechanization of coal production , the level of automation, but also save a lot of

7、 energy, with high economic systems. Aiming to establish a model for ventilation, to which a group of axial fans as the control object, Mitsubishi FX2N-48MR programmable controller PLC, FRE740 drive and fan, effectively implement the inverter fan, the control system is easy to operate, reliable, hig

8、h degree of automation. Overcome the constant speed AC drive large power consumption, to achieve a good energy saving effect can be used in places such as ventilation systemsKey words: PLC, frequency control, automation, fan金陵科技學院學士學位論文 第一章 緒論 第一章 緒論1.1前言 通風機廣泛用于工廠、隧道、冷卻塔、礦井、車輛、船舶和建筑物的通風、冷卻和排塵；鍋爐和工業

9、爐窯的通風和引風；風洞風源和氣墊船的充氣和推進；谷物的烘干和選送；空氣調節設備和家用電器設備中的冷卻和通風等。隨著世界范圍內能源短缺和經濟的增長對能源需求的進一步增加, 這就迫切的要求人們有節約能源和保護環境的意識。但是很多礦井的主通風機都要整日的工作,因此選擇節約、低噪型的通風機對礦井有很重要的意義。20 世紀80 年代后, 隨著新技術、新工藝陸續出現和運用, 通風機的效率大大得到提高, 不僅擴大了調節范圍, 而且提高變負荷條件下通風機的運行效率。甚至有的國家還應用電腦和控制器結合的方法來控制調節通風機, 這逐漸成為世界科技進步的趨勢。煤礦的主通風機是煤礦安全的主要保障系統，不僅功率大且需要

10、每天晝夜運作。這不僅消耗了大量的電量，還對通風機類機械產生巨大損害。目前煤礦礦井通風系統中，大多仍采用繼電、接觸器控制系統，但這種控制系統存在著體積大、機械觸點多、接線復雜、可靠性低、排除故障困難等很多的缺陷；且因工作通風機一直高速運行，備用通風機停止，不能輪休工作，易使工作通風機產生故障，降低使用壽命。針對這一系列問題，本系統將 PLC與變頻器有機地結合起來，采用以礦井氣壓壓力為主控參數，實現對電動機工作過程和運轉速度的有效控制，使礦井中用的離心通風機通風高效、安全，達到了明顯的節能效果。PLC控制系統具有對驅動風機的電機過熱保護、故障報警、機械故障報警和瓦斯?jié)舛葦嚯姷裙δ芴攸c(diǎn)，為

11、煤礦礦井通風系統的節能技術改造提供一條新途徑。1.2國內外的研究水平及趨勢 隨著全球工業的的飛速迅猛發展，電子電學也得到技術提高，多種大功率的半導體器件的相繼被發明，使交流調速技術得到了飛躍進步。僅僅20多年的時間，直流調速和交流調速在世界發達國家已從根本上調換了位置，交流調速取代直流調速已經成為了發展趨勢。目前很多國家及其它一些發達國家采用變頻調速占百分之八十，而直流調速僅占百分之二十。風機在生產中的應用尤為廣泛。而對于風機的風量控制，過去也沒有很好的辦法。一般采用異步電動機拖動，進行恒速轉動，當需要調節風量時，只是采用的調節擋風板來控制風量。這種簡陋的控制風量方法，從經濟和節能兩方來看都是

12、不理想的。而對于風速，則沒有任務作為。電氣傳動關系到合理地使用電動機以節約電能和控制機械的運轉狀態(位置、速度、加速度等)實現電能機械能的轉換，達到優質、高產、低耗的目的。電驅動分為兩類不加快控制和速度控制，速度控制和交流變頻調速和直流調速兩種方式。不加快由電源直接調節電機，但隨著電力電子技術等機器，這是不是速度越來越切換到速度驅動，以節省能源（節省15-20以上），以提高發展產品質量，增加產量。在我國，電力60是通過電動機消耗的，所以它是一個重要的產業，已獲得國家的重視，也有一定規模。1.3 課題的總體設計方案 本文針對通風環境建立模型，以其中的一組軸流式風機為控制對象。平常的時候在以PLC

13、變頻器觸摸屏控制的風機運行，成為1號組風機，其次在有突發情況時，2號風機組投入使用，此組控制系統與1號風機組完全相同，作為的備用，比方說前面1組風機在檢修時候等。我們重點分析1號風機組。首先，根據通風機的控制功能要求和功能，選擇適合的對系統控制的方案，并且根據選定的方案設計系統電路，并對PLC、變頻器、溫度傳感器和觸摸屏等硬件進行選型并連接配置。通過研究溫度控制算法并利用PLC的編程軟件GX8 來設計控制系統程序。然后結合通風機實際監控系統的功能要求，結合觸摸屏技術和組態軟件以及PLC的使用，實現控制通風機系統要求，完成系統監控設計并通過對系統中的FR-700-740-1.5k變頻器設置適當?shù)?/p>

14、參數，來對通風機來實現加速減速和急停等狀態。金陵科技學院學士學位論文 第二章 控制系統總體設計 第二章 控制系統總體設計及硬件選擇2.1 系統設計框圖及原理分析 本方案采用PLC為控制核心，由HMI、D/A模塊、A/D模塊、變頻器、溫度傳感器等部分組成，方案框圖如圖2-1所示。其主要完成任務是在觸摸屏上設定溫度的值，使通風機風速達到設定值。 PLC觸摸屏 變頻器輸入信號手動控制開 關瓦斯?jié)?度溫度氣壓風機M礦井圖2-1系統總體框圖原理分析：本系統以PLC為控制核心，將系統中的溫度參數通過溫度傳感器檢測，檢測到模擬量送入A/D模塊，模擬量轉換成數字量送入PLC中。該值和系統設定值進行比較，不等則

15、會產生偏差，經過PID運算，則得到一個控制信號，輸出調整信號到D/A模塊，產生一個模擬量電壓信號，控制變頻器，從而改變通風機的工作狀態，使各個參數達到穩定值。變頻器可以進行相關設定值的設置與相關信息的監控。2.2 控制及功能模塊的硬件選擇2.2.1 可編程控制器PLC1）PLC的選型 PLC是以微處理器為核心，綜合了計算機技術、自動控制技術和通信技術發展起來的一種通用的工業自動控制裝置，PLC按結構分為整體型和模塊型兩類，按應用環境分為現場安裝和控制室安裝兩類；按CPU字長分為1位、4位、8位、16位、32位、64位等。從應用角度出發，通常可按控制功能或輸入輸出點數選型。PLC采用了典型的計算

16、機結構，主要由微處理器，存儲器、輸入/輸出模塊、外設I/O接口、通信接口及電源等組成。 根據實驗室現有的設備，PLC選擇了三菱PLC的FX2N系列。如圖2-1三菱FXPLC是小的形狀，高速度，高性能和所有方面都是相當小的FX系列高檔程序單元，除了能夠進入三菱PLC FX2N的16到25 單點獨立使用，也可應用到的組件，模擬量控制，位置控制等特殊用途之間的多個基地的連接，是一個集PLC，可滿足廣泛變化的需求。端口如圖2-2，與系統配置的特點，固定和靈活。編程簡單;配有自由選擇，豐富的品種;而令人欣慰的表現;高速運行;用于各種特殊用途。和簡單的外部設備通信。 圖2-2 PLC端口2.2.2 觸摸屏

17、HMI1）觸摸屏選型人機界面（Human Machine Interface，HMI）產品，常被大家稱為“觸摸屏”，它是連接可編程序控制器(PLC)、變頻器、直流調速器、儀表等工業控制設備，利用顯示屏顯示，通過輸入單元(如觸摸屏、鍵盤、鼠標等)寫入工作參數或輸入操作命令，實現人與機器信息交互的數字設備，由硬件和軟件兩部分組成。GOT（Graphic Operation Terminal-人機介面）是電子操作面板，在其監視屏幕上可進行開關操作、指示燈、數據顯示、信息顯示和其他一些在原有由操作面板執行的操作。顯示在GOT 上的監視屏幕數據是在個人電腦上用專用軟件(GT Designer)創建的。為

18、了執行GOT 的各種功能，首先在GT Designer 上通過粘貼一些指示燈圖形，開關圖形，數值顯示等被稱為對象的框圖來創建屏幕；然后通過設置PLC CPU 中的元件（位，字）規定屏幕中的這些對象的動作；最后通過RS-232或USB接口將創建的監視屏幕數據傳送到GOT。本次設計所選的觸摸屏型號為GT1055-QSBD-C系列，分辨率為320*240像素，顯示顏色為256色，內置I/F有RS-422(9針凹形)、RS-232（9針凸形）、USB,電源電壓為DC24V,此觸摸屏抗干擾能力強，耐壓值為AC500V，壽命長，實物如圖2-3所示。符號 電源規格 A AC100-* 22.2.3 A/D.

19、D/A轉換模塊1) A/D模塊選型FX2N-4A/D模擬量輸入模塊是FX系列專用的模擬量輸入模塊，該模塊4個輸入通，分別為通道1（CH1）、通道2（CH2）、通道3（CH3）、通道4（CH4）。每一通道都可進行A/D轉換。輸入通道接受模擬信號并轉換成等價的數字信號，這稱之為A/D轉換。此次比賽選擇了FX2N-4A/D型號的模塊，但選擇FX2N-2A/D也能滿足要求，因利用實驗室現有的設備，故選擇了FX2N-4A/D型號的模塊。2) 主要參數：FX2N-4AD模擬量輸入模塊是FX系列專用的模擬量輸入模塊，其分辨率為12位。輸入的模擬電壓值范圍從直流-10V到+10V，分辨率為5mV。若為電流輸入

20、范圍為4到20mA或20mA到+20mA，分辨率為20微安。FX2N-4AD占用FX2N擴展總線的8個點。這8個點可以分配成輸入點或輸出點。FX2N-4AD消耗FX2N主單元或有源擴展單元5V電源槽的30mA的電流，實物如圖2-5所示。 2.2.4溫度傳感器溫度傳感器(temperature transducer) 是利用物質各種物理性質隨溫度變化的規律把溫度轉換為電量的傳感器。溫度傳感器熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱是阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。本次設計所選的是SBWZ熱電阻溫度傳感器，這種傳

21、感器主要用于0100溫度范圍內的溫度測量。主要制造材料純金屬，具有電阻率高，熱容量小，反應速度快、材料的復現性和工藝性好，價格低、 熱敏電阻溫度特性、在測溫范圍內化學物理特性穩定等特性，實物如圖2-6所示。 2.2.5 變頻器1) 變頻器選型變頻器選型不能僅看負載的功率的，主要應該是看電流，一般情況下，所選的變頻器的額定電流要大于等于負載的額定電流。 控制方式，現在常見的有兩種，一種是早期的V/F控制，另外一種就是現在的矢量控制。這兩種控制方式的主要區別在于： 第一，控制精度。矢量控制是閉環控制，因此，控制精度較高，而V/F控制屬于開環控制，其控制精度相對于矢量控制來講，要低一些。 第二，就是

22、低頻扭矩。這主要看負載的慣性，如果負載的慣性較大，而且需要長期低頻運轉的話，就要選用矢量控制的變頻器，所謂的低頻，一般是指小于等于10Hz。 第三，矢量控制的變頻器，要比普通的V/F控制的變頻器的價格高一些，20%左右吧。本次設計采用FR-700-740-1.5k變頻器額定容量2.7kVA，使用電機容量1.5kW，允許頻率波動范圍±5%，加/減速時間設定03600s 如圖2-7（可分別設定加速與減速時間），可以選擇直線或S形加減速模式。2) 參數說明Pr1：上限頻率 設定范圍 0120Hz 設定為50 HzPr2：下限頻率 設定范圍 0120Hz 設定為0 HzPr3：基準頻率 設定

23、范圍 0400Hz 設定為50 HzPr7：加速時間 設定范圍 03600/ 360s Pr8：減速時間 設定范圍 03600/ 360s 設定的越小，即可快速停轉Pr37：轉速顯示 設定范圍為0，19998 0：表示頻率顯示，設定 19998：設定60Hz時的機械速度Pr73：模擬量輸入選擇 圖2-7 變頻器Pr79：運行模式選擇 設定范圍0，1，2，3，4，6，7，若Pr.79=0、1,變頻器處于PU運行操作方式。若Pr.79=2，變頻器處于外部運行模式。若Pr.79=3、4，變頻器處于組合運行操作方式。Pr117：PU通訊站號 設定范圍為031. Pr118：PU通訊速率 設定范圍為 4

24、8，96，192，384，設定速率。設定值×100為通訊速率。例如，設定值為192，通訊速率即為19200bps。需設置成與PLC相同的波特率方可通信成功。2.2.6 通風機1）通風機選型 通風機是一種通過依靠的機械能，來增大氣體壓力并排送氣體的機械，它屬于從動的流體機械。排氣壓力低于1.5×10帕。風機可制成右旋和左旋兩種型式。從電動機一側正視，葉輪順時針旋轉，稱為右旋轉風機，逆時針旋轉，稱為左旋。軸流式通風機結構緊湊，體積小，重量輕，可直接高轉速電動機拖動，傳動方式簡單，但結構復雜維修較困難；目前煤礦上使用最廣泛的是軸流式對旋風機，因?yàn)槠湎噍^離心式通風機有便于全礦性反風

25、，便于調節風量等優點，得到廣泛的應用。隨著科技的進步與發展，軸流式對旋式風機由于效率高，風量大，風壓高，噪音低和節能顯著的特點，是目前使用最廣泛的通風機。電機安裝在密閉罩內的風扇主內存，密閉罩具有一定的耐壓性能，可以使電機和風扇切斷氣體軸承氣體流道，也有一定的散熱效果，氣密蓋，配有兩排精簡風管，通過主RAM的氣氛是相通的，與地面的新鮮空氣進入密閉罩，同時可以使蓋板在該狀態下風機運行調停正壓式空氣。所以這次我們采用的是軸流式通風機。如圖2-8 圖2-8 軸流式通風機2）通風機工作參數風量Q：?jiǎn)挝粫r(shí)間內排出的氣體體積，單位：m3/s、m3/min、m3/h、l/s 風壓：?jiǎn)挝惑w積的氣體通

26、過風機獲得的能量，單位：Pa     （1）全壓H：風機提供的全部能量。 （2）靜壓Hst：用于克服通風網路阻力的能量。     （3）動壓Hd：流入大氣的動能。  H = Hst + Hd    （4） 轉速n：風機葉輪每分鐘旋轉的周數，單位：r/min。 （5） （5）功率N：  a.軸功率Na電動機傳給風機軸的功率即輸入功率，單位：kW 。

27、b.有效功率N風機傳給氣體的功率即輸出功率，單位：kW 。 c.效率:風機的有效功率與軸功率的比值。金陵科技學院學士學位論文 第三章 系統通信與連接 第三章 系統通信與連接3.1 PLC與PC及觸摸屏之間的通信3.1.1 RS-232 RS-232-C是美國電子工業協會EIA（Electronic Industry Association）制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。RS-232-C總線標準設有25條信號線，包括一個主通道和一個輔助通道。在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條

28、發送線、一條接收線及一條地線。RS-232-C標準規定的數據傳輸速率為50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，采用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以內的RS232（9針）接口通信。 9針串口（DB9）25針串口（DB25）針號功能說明縮寫針號功能說明縮寫1數據載波檢測D

29、CD8數據載波檢測DCD2接收數據RXD3接收數據RXD3發送數據TXD2發送數據TXD4數據終端準備DTR20數據終端準備DTR5信號地GND7信號地GND6數據設備準備好DSR6數據準備好DSR7請求發送RTS4請求發送RTS8清除發送CTS5清除發送CTS9振鈴指示DELL22振鈴指示DELL1.DB9和DB25的常用信號腳說明 如圖3-1所示是9針的RS-232串口排序圖： 圖3-1 RS-232串口排序圖3.1.2 PLC與PC及觸摸屏連接對于PC與PLC之間的連接，只需將RS-232串口電纜接口與觸摸屏相連，另一端接到PLC上，再通過GX-developer編程軟件將所編寫好的程序

30、下載到PLC中，即完成了PC與PLC的連接與通信。而對于PC與觸摸屏的之間的連接，只需將觸摸屏自帶的傳輸線連接PC即可，再通過GT-designer軟件將所畫出的運行選擇畫面與動態顯示畫面下載到觸摸屏中即可。三菱的FX用RS-232C電纜型號： F2-232CAB-1（25針-9針） FX-232AWC側-PC側 （2）-（2） （3）-（3） （6）-（4） （7）-（5） （20）-（6） FX（4）-FX（5） PC（7）-PC（8）3.2 PLC與變頻器之間的連接3.2.1 PLC與D/A模塊連接

31、首先通過PLC的輸出24V電源給D/A模塊供電（即將D/A模塊上的“+24V”電源端與PLC輸出+24V相連，然后將D/A模塊上的“-24V”端與PLC上的“COM”端相連，就可以完成PLC與D/A模塊的接線。擴展單元中附帶55mm的擴展電纜，連接擴展電纜時，將電纜向里折，然后插入對方一側接口的蓋板內。如圖3-2 圖3-2 PLC與D/A模塊3.2.2 D/A模塊與變頻器連接只要將D/A模塊的“VI-”端與變頻器的模擬電壓輸入端（“2”端）相連，D/A的“V+”端與變頻器的 “5”端相連。由此，變頻器模擬輸入端即可接收到經D/A轉換后的模擬量。“2”端接口：D/A模塊輸出的模擬電壓信號要輸入到

32、電壓端，當輸入10V時成最大輸出頻率，輸出頻率與輸入成正比。“5”端接口：設定公共信號的公共端子。如圖3-3所示 圖3-3 變頻器與D/A模塊3.3 PLC與傳感器之間的通信3.3.1 傳感器與A/D模塊連接傳感器與A/D模塊的接線，首先將四組輸入通道（CH1、CH2、CH3、CH4）中的“I+”端分別連接各個傳感器的一端，并將每個通道中的“I+”端與“V+”端相連，而傳感器的另一端則連接A/D模塊的“24+”端，最后將每個通道的“VI-”端與“24+”端相連。外部輸入是電流輸入量，則需把V+和I+相連接，由于傳感器為兩線制電流輸出接法，傳感器的電流信號端接A/D模塊的信號端。傳感器與A/D模

33、塊的實際接線，如圖3-4所示。 圖3-4 傳感器與A/D模塊3.3.2 A/D模塊與PLC連接A/D模塊與PLC的連線，首先通過PLC的輸出+24電源給A/D模塊供電，即將A/D模塊上的“+24V”電源端與PLC輸出+24V相連，然后將A/D模塊上的“-24V”端與PLC上的“COM”端相連，就可以完成PLC與A/D模塊的接線。擴展單元中附帶55mm的擴展電纜，連接擴展電纜時，將電纜向里折，然后插入對方一側接口的蓋板內。A/D模塊與PLC的實際接線，如圖3-5所示。 圖3-5 PLC與A/D模塊 本次設計是根據溫度傳感器來檢測溫度變化，將獲得的溫度傳入A/D模塊傳感器，由A/D轉換器將溫度模擬

34、量轉換為一定的數字量,并輸入到PLC中。PLC來控制變頻器，來決定通風機的加減速。緊急情況下，可以由人工從觸摸屏來決定通風機的加減速或急停，來解決突發事件。 3.4 變頻器與通風機連接 變頻器的U V W段連接一個點觸開關，為了更好的保護電路的安全，所以在開關后面加了2個熱繼電器，對風機進行保護，避免風機在過載時可能產生的過熱損失。 金陵科技學院學士學位論文 第四章 系統軟件部分 第四章 系統軟件部分4.1 編程軟件操作 三菱電機新一代PLC軟件，具有簡單工程（Simple Project）和結構化工程（Structured Project）兩種編程方式，指令表、支持梯形圖、SFC、 ST及結

35、構化梯形圖等編程語言，可實現程序編輯，網絡設定，參數設定，程序監控、調試及在線更改，智能功能模塊設置等功能，適用于Q、QnU、L、FX等系列可編程控制器，兼容GX Developer軟件，支持三菱電機工控產品iQ Platform綜合管理軟件iQ Works，具有系統標簽功能，可實現PLC數據與HMI、運動控制器的數據共享。4.1.1 GX編程軟件 雙擊打開軟件進入GX Develop主界面，執行菜單欄上的工程創建新工程，或者單擊工具欄上的圖標。會出現新建工程的提示畫面，選擇PLC系列FXCPU和PLC類型FX2N。1）創建一個新工程，如圖所示并保存文件名：畢設2）梯形圖編輯從下列功能指示表中

36、選擇編寫3） 梯形圖編寫好后，就要進行編譯梯形圖全部完成后，就能將梯形圖與PLC硬件通信了6）通信時，要設定計算機與編程軟件的端口相同，執行在線傳輸設置，設置端口。編程軟件端口設置如圖所示。 傳輸設置界面圖雙擊端口設置，如圖所示： 端口傳輸設置界面圖7）完成上述步驟后，點擊圖標“”將梯形圖轉換，然后執行在線PLC寫入，將PLC寫入，如圖所示。 PLC寫入圖8）在彈出的對話框中選取所需寫入的程序和參數，如圖5-6所示，執行完成，即實現了將程序下載到PLC中。4.2 PLC系統流程圖 軟件分兩大部分，一部分是根據PLC對風機、溫度、變頻器等設備的邏輯控制，其流程圖如圖所示。另一部分是PLC與變頻器

37、采用主從應答式RS-232通信，變頻器內的端口用于通信參數的設置，PIE通過特殊寄存器D8120來確定和通信有關的一系列參數。在通訊狀態下PLC是主動狀態，并且不斷根據需求向變頻器發出讀寫命令；此時變頻器一般是被動狀態，只能對PLC的命令做出響應，而在收到PLC的讀寫命令后才能發送數據，PLC與變頻器之間通訊數據由總和校驗計算來保證準確性。PLC可以實現對變頻器的運行參數讀取、運行狀態監控、變頻器的停止和啟動等操作。而溫度傳感器將從空氣中獲得的溫度傳入A/D模塊，從而進行對PLC的控制調配。如圖4-1系統上電系統初始化有無報警信號工頻/變頻選擇風機加減速選擇風機的選擇風機啟動運行有無啟動信 號

38、 監控程序運行程序結束 圖4-1總體流程圖 4.3 PLC的I/O口分配表 表4-2 PLC的分配表輸入點功能輸出點功能中間狀態功能X0啟動系統Y0KM1變頻M10正轉X1停止系統Y1KM2 工頻M11反轉X2正轉M12停止X3反轉M13頻率設定X4溫度傳感器輸入M14風機加速X5頻率設定M15風機減速X6風機加速M(fèi)16監控X7風機減速D210顯示變頻器運行頻率X8報警D200顯示變頻器運行頻率D202 顯示變頻器運行電流D204顯示變頻器運行電壓4.4系統程序局部分析 （1）PLC通訊協議及初始化 圖 4-3 PLC通訊協議及初始化HOC8E即數據長度為7位、偶校驗、2位停止位、波特率為96

39、00bps、無標題符、和終結符、沒有添加和校驗碼、采用無協議通訊（RS485） ZRST D13 D19 復位D13到D19（2） 串行數據RS 圖4-4 串行數據RS指令是對串口進行初始化，定義數據發送和接收的區域范圍，存放在數據寄存器D里面。相關的指令為：RSD10 K12 D30 K10。即定義D10D21為數據的發送區，D30D40為數據的接收區。（3）選擇數據模式 圖4-5 選擇數據模式通過特殊繼電器M8161來選擇數據處理為16位模式還是8位模式。M8161=OFF為16位數據模式；M8161=ON為8位數據模式。此次設計中采用8位模式。（4） 變頻器控制編程（圖4-3） 圖4-3

40、 變頻器控制編程 (5) ASCI指令 圖為 ASCI指令 將D210內求和結果轉換為ASCII碼，分別放置D18/D19/D20/D21 (6) 求和校驗 圖為求和檢驗 使用CCD自動求出數據的校驗碼,再用ASCI將求出兩個單元的校驗碼變?yōu)?6進的ASCII碼。先求出校驗碼放在D28D29中，將校驗碼變?yōu)锳SCI碼放在D16D17中. （7）運行狀態顯示 圖為 HEX指令HEX D103 D700 K4 表示將寄存器D103寄存的ASCII碼轉換成十六進制數，轉換結果存入寄存器D200中。轉換個數為4.用于顯示變頻器運行頻率。HEX D103 D200 K4 表示將寄存器D103寄存的ASC

41、II碼轉換成十六進制數，轉換結果存入寄存器D202中。轉換個數為4.用于顯示變頻器運行電流。HEX D103 D204 K4 表示將寄存器D103寄存的ASCII碼轉換成十六進制數，轉換結果存入寄存器D204中。轉換個數為4.用于顯示變頻器運行電壓。（8）加減速 M14中間繼電器用來風機頻率加速，M15中間繼電器用于風機頻率減速。在此頻率最高設置為60Hz，在此頻率最低設置為0Hz。4.5：觸摸屏的界面設計 三菱觸摸屏的表面的主要部分是非常匹配的薄膜和顯示畫面的電阻，它是一種多層復合膜的，它用一塊玻璃或硬塑料平板作為基層，表面涂有一層導電層，上面有一層表面硬化處理，光滑摩擦的塑料層，它的內表面

42、涂有一層涂層，其中有很多小的（小于1 /的透明金屬氧化物透明導電電阻1000的透明隔離點一英寸）分隔絕緣的兩層導電層。當手指觸摸屏幕，在觸摸點位置的兩層導電層過接觸，電阻發生變化，在X和Y方向上產生信號，然后送觸摸屏控制器。控制器偵測到這一接觸并計算位置（X，Y），根據模擬鼠標操作4.5.1 GT Desiginer畫面設計軟件 GT-Desiginer是三菱公司所開發設計的一種用于圖形終端顯示屏幕制作的Windows系統平臺軟件，支持所有的三菱圖形終端。該軟件功能完善，圖形、對象工具豐富，窗口界面直觀形象，操作簡單易用，可以方便地改變所接PLC的類型，實時讀取、寫入顯示屏幕，還可以設置保護密

43、碼。（1）雙擊圖標打開軟件新建一個工程，出現如圖的向?qū)Ы缑妫海?）根據本次設計選用的型號，設置選擇的GOT型號 （3） 連接機器選擇在I/F設置處選取觸摸屏通信協議，如圖所示 4）在完成上述設置后，出現GT-Desiginer的設計界面，在工具欄中選取所需功能名稱，選擇為設置數值輸入功能，選擇呢為設置數值顯示功能，設置圖形與線形可選擇中的內容 。5）在GT Designer 上通過粘貼一些開關圖形，指示燈圖形，數值顯示等被稱為對象的框圖來創建屏幕；然后通過設置PLC CPU 中的元件（位，字）規定屏幕中的這些對象的動作；最后通過RS-232C 電纜或USB接口將創建的監視屏幕數據傳送到GOT。

44、即點擊“通訊”。 通訊功能選擇6）在彈出如圖5-14所示的對話框中選取所需下載的畫面，再點擊下載，就可將編輯的畫面?zhèn)魉偷接|摸屏。完成將畫面?zhèn)魉偷紾OT。 GOT下載界面圖 4.5.2 觸摸屏的最終界面 (1)進入GT觸摸屏的編輯界面，新建工程的窗口畫面，根據完成畢業設計的界面(2) 設置由溫度控制通風機運轉的觸摸界面金陵科技學院學士學位論文 第五章 結論 第五章 結論這種設計是利用PLC，變頻器和風機通風系統的節能技術改造，不僅簡化了系統，提高設備運行和維護的設備的可靠性和穩定性，方便，節省能源消耗，同時也大大增加了煤礦生產的安全系數。也可根據需要配置相應的通信模塊，輕松集中分布式控制系統，遠程監控設備現場運行狀態，具體完成的工作如下1根據變頻調速節能原理配合
