1、疏浚與吹填工程質量檢驗標準JTJ3242006摘要疏浚與吹填工程質量檢驗標準JTJ3242006摘要1總則為統一疏浚與吹填工程質量檢驗標準和方法，控制疏浚與吹填工程質量，提高經濟效益,制定本標準。本標準適用于港口和航道的疏浚與吹填工程質量檢驗，其他疏浚與吹填工程的質量檢驗可參照執行。以疏浚土棄土為目的的吹填不適用本標準。港口水工建筑物基槽開挖工程的質量檢驗應執行現行行業標準港口工程質量檢驗評定標準（JTJ221）。 疏浚與吹填工程的質量檢驗除應符合本標準的規定外，尚應符合國家現行有關標準的規定。2術語基建性疏浚工程 新建、改建、擴建的港口、航道及改善靠泊、航行條件的疏浚工程。維護性疏浚工程 維

2、護或恢復某一指定水域原定尺度的疏浚工程。一次性維護疏浚工程 恢復某一指定水域原定尺度的一次性疏浚工程。吹填工程 使用挖泥船挖取泥沙并通過排泥管線輸送到指定地點的工程。疏浚水域 需要疏浚的設計通航水域、設計停泊水域及邊坡水域。設計通航水域 港池、航道及船舶回轉區設計底邊線以內的水域。設計停泊水域 泊位和錨地設計底邊線以內的水域。邊緣水域 設計通航水域或設計停泊水域中邊緣部分的水域。單向航道的邊緣水域為兩側底邊線內各1/6航道底寬的水域；雙向航道的邊緣水域為兩側底邊線內各1/12航道底寬的水域；港池及其他設計通航水域的邊緣水域為底邊線以內各1/2設計船舶型寬的水域。中部水域 設計通航水域或設計停泊

3、水域中扣除邊緣水域后的水域。淺點 疏浚后水深圖上通航水域、停泊水域內高程高于設計底高程的測點。淺值 淺點高程高于設計底高程的數值。超深點 疏浚后水深圖上通航水域、停泊水域內高程低于設計高程的測點。平均超深值 設計通航水域、停泊水域的疏浚范圍內，疏浚后平均高程低于設計底高程的數值。平均超寬值 設計通航水域、停泊水域的疏浚范圍內，疏浚后設計底高程處超挖寬度的平均值。底質 設計底高程處的原狀土質。硬底質 風化巖、碎石、卵石、標準貫入擊數大于30的砂性土或標準貫入擊數大于15的粘性土。中等底質 標準貫入擊數大于10、小于等于30的砂性土或標準貫入擊數大于6、小于等于15的粘性土。軟底質 標準貫入擊數小

4、于等于10的砂性土或標準貫入擊數小于等于6的粘性土。平均超填高度 吹填工程竣工時的平均高程高于設計吹填高程的數值。吹填高程偏差值 吹填工程竣工圖上，各測點高程與其設計吹填高程之差值，正值表示超填，負值表示欠填。正負值中絕對值最大者稱為吹填高程最大偏差值。數字化測量 通過數字化測量儀器獲取測量要素的空間地理信息，實現數據處理、編輯和成圖自動化，以電子數據形式存儲測量成果的測繪作業方式。浮泥層 介于水體與河底或海底之間，由絮凝狀淤泥組成，具有特定的流變特性的淤泥層。圍埝 以存放吹填土為目的圍繞吹填區修筑的構筑物。永久性圍埝 起永久建筑物作用而長期保存的圍埝。臨時性圍埝 僅為施工期吹填土的存放而修筑

5、的圍埝。3基本規定3.1單位工程的劃分疏浚工程單位工程的劃分應符合下列規定。 .1疏浚工程可按不同的工程類型、使用功能和不同的設計要求劃分單位工程。 .2分期實施的疏浚工程可按施工階段劃分單位工程。 .3航道疏浚長度較長或工程量較大的疏浚工程，可根據工程的具體情況按標段或節點要求劃分單位工程。 .4內河航道同一河段內，二個及以上工程量較小的疏浚工程，可合并為一個單位工程。吹填工程可按不同使用功能、不同設計要求或不同的區域劃分單位工程。圍埝可劃分為獨立的單位工程。3.2 單位工程質量檢驗程序 建設單位應在開工前組織監理單位和施工單位確定單位工程的劃分，并應送質量監督機構備案。基建性疏浚工程和一次

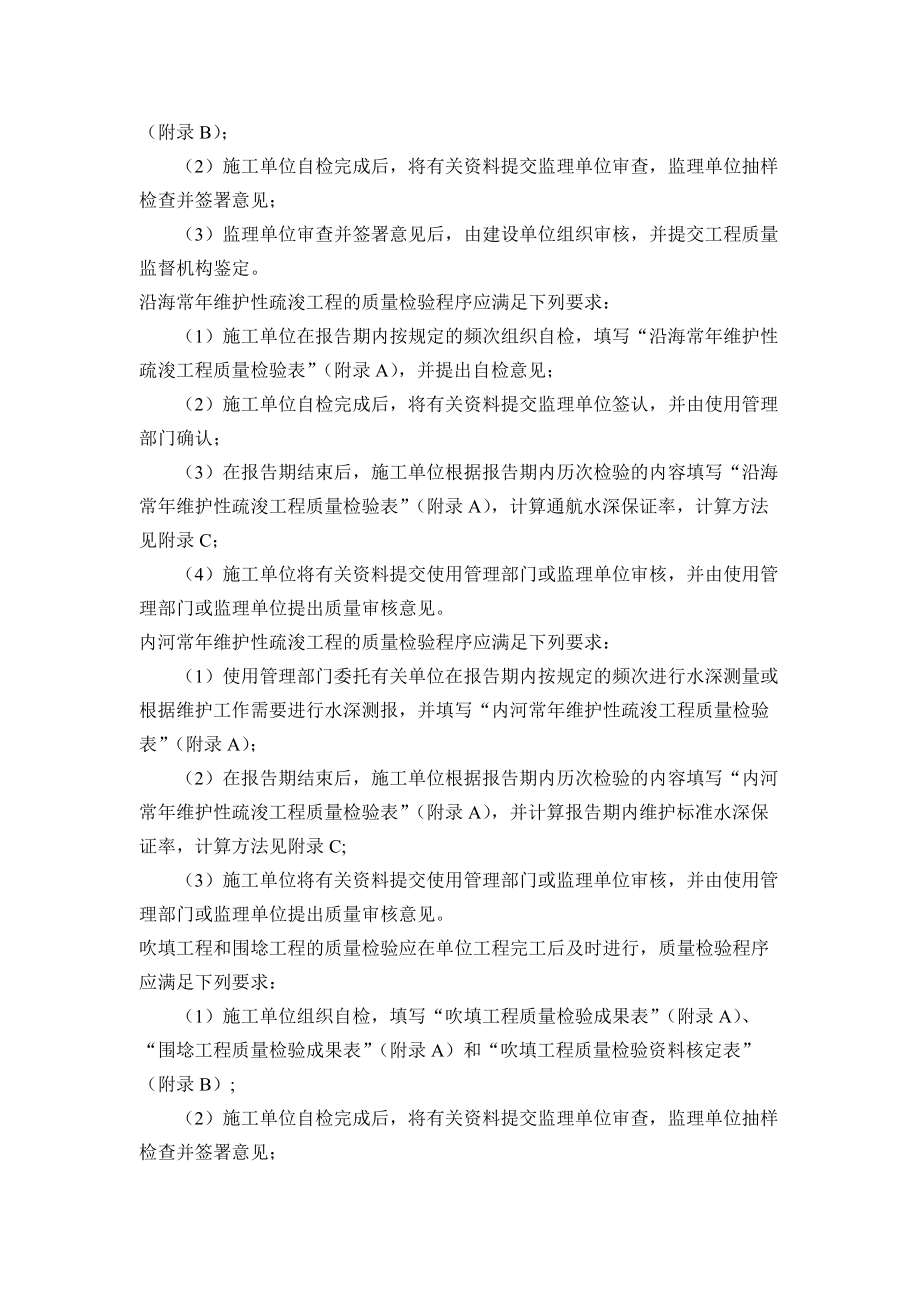

6、性維護疏浚工程的質量檢驗應在單位工程完工后及時進行，質量檢驗程序應滿足下列要求： （1）施工單位組織自檢，必要時有關各方參加測量和檢查。施工單位填寫“基建性疏浚工程和一次性維護疏浚工程質量檢驗成果表”（附錄A）、“挖巖與炸礁清渣工程質量檢驗成果表”（附錄A）和“疏浚工程質量檢驗資料核定表”（附錄B）； （2）施工單位自檢完成后，將有關資料提交監理單位審查，監理單位抽樣檢查并簽署意見； （3）監理單位審查并簽署意見后，由建設單位組織審核，并提交工程質量監督機構鑒定。沿海常年維護性疏浚工程的質量檢驗程序應滿足下列要求： （1）施工單位在報告期內按規定的頻次組織自檢，填寫“沿海常年維護性疏浚工程質量

7、檢驗表”（附錄A），并提出自檢意見； （2）施工單位自檢完成后，將有關資料提交監理單位簽認，并由使用管理部門確認； （3）在報告期結束后，施工單位根據報告期內歷次檢驗的內容填寫“沿海常年維護性疏浚工程質量檢驗表”（附錄A），計算通航水深保證率，計算方法見附錄C； （4）施工單位將有關資料提交使用管理部門或監理單位審核，并由使用管理部門或監理單位提出質量審核意見。內河常年維護性疏浚工程的質量檢驗程序應滿足下列要求： （1）使用管理部門委托有關單位在報告期內按規定的頻次進行水深測量或根據維護工作需要進行水深測報，并填寫“內河常年維護性疏浚工程質量檢驗表”（附錄A）； （2）在報告期結束后，施工單位

8、根據報告期內歷次檢驗的內容填寫“內河常年維護性疏浚工程質量檢驗表”（附錄A），并計算報告期內維護標準水深保證率，計算方法見附錄C; （3）施工單位將有關資料提交使用管理部門或監理單位審核，并由使用管理部門或監理單位提出質量審核意見。吹填工程和圍埝工程的質量檢驗應在單位工程完工后及時進行，質量檢驗程序應滿足下列要求： （1）施工單位組織自檢，填寫“吹填工程質量檢驗成果表”（附錄A）、“圍埝工程質量檢驗成果表”（附錄A）和“吹填工程質量檢驗資料核定表”（附錄B）; （2）施工單位自檢完成后，將有關資料提交監理單位審查，監理單位抽樣檢查并簽署意見； （3）圍埝工程的隱蔽工程，在下一道工序施工前，由施

9、工單位進行自檢，并經監理單位簽認后方可進行下一道工序施工。 （4）監理單位審查并簽署意見后，由建設單位組織審核，并提交工程質量監督機構鑒定。疏浚工程單位工程完工后，施工單位應及時將有關資料提交監理單位審查，并應在7個工作日內將經監理單位審查的資料送建設單位，建設單位應在收到資料后7個工作日內確認，并應作為檢驗依據。4基建性疏浚工程質量檢驗4.1一般規定基建性疏浚工程應按中部水域、邊緣水域和邊坡三部分進行質量檢驗。基建性疏浚工程質量檢驗的測量應符合附錄D的規定?；ㄐ允杩９こ藤|量檢驗的依據應包括工程設計圖、竣工水深圖和測量資料等。局部補挖后補繪的竣工水深圖的補繪部分不應超過圖幅中測區總面積的25

10、，補繪部分超過圖幅中測區總面積的25時，應對該圖幅中的測區進行重測，并重新繪圖?；ㄐ允杩９こ炭⒐嗝鎴D應根據設計斷面、計算超深值、計算超寬值和竣工水深測量資料繪制，如圖4.1.4所示，縱向比例宜采用1：100，不應小于1：200。圖 疏浚工程竣工斷面示意圖單波束測深儀數字化測量的斷面抽樣比例不得少于25，非數字化測量的斷面抽樣比例不得少于15。多波束測深系統的斷面抽樣數量應按相應的測量比例尺的單波束測深儀數字化測量的抽樣數量確定。疏浚土的運輸或管道輸送不得中途拋卸和漏泥?；ㄐ允杩９こ淌┕さ淖畲蟪瑢挕⒆畲蟪畈灰顺^相應挖泥船施工平均超深、超寬控制值的2倍，各類挖泥船施工的平均超深和超寬控制

11、值可見附錄E。4.2泊位疏浚設計底邊線以內水域的開挖范圍應滿足設計要求。開挖斷面不應小于設計開挖斷面。檢驗方法應為檢查竣工水深圖和斷面圖。4.2.2碼頭前沿安全地帶以外的泊位水域嚴禁出現淺點。檢驗方法應為檢查竣工水深圖和斷面圖，必要時抽查檢查。4.2.3碼頭前沿安全地帶以內及疏浚施工超挖可能對建筑物安全造成影響的區域，其超深、超寬值和邊坡坡度應嚴格控制在確保建筑物安全穩定的設計允許范圍內，允許出現淺點的數量、范圍和淺值應根據工程的實際情況確定。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應在施工過程中抽查檢查。泊位的兩端和臨近港池的邊坡坡比不應大于設計邊坡坡比。檢驗方法應為檢查竣工水深圖和斷面圖

12、，必要時應在施工過程中抽查檢查。泊位加深擴建的疏浚工程，應嚴格按設計要求控制超挖，必要時，應對鄰近建筑物進行沉降位移觀測。檢驗方法應為檢查竣工水深圖、斷面圖和位移觀測資料，必要時應在施工過程中抽查檢查。4.3港池疏浚無備淤深度的港池疏浚工程設計底邊線以內水域的開挖范圍應滿足設計要求。開挖斷面不應小于設計開挖斷面，設計底邊線以內水域嚴禁出現淺點。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應抽查檢查。有備淤深度的港池疏浚工程的質量檢驗應符合下列規定。 .1設計底邊線以內的中部水域不得出現淺點。 .2邊緣水域的底質為中、硬底質時，不得出現淺點；邊緣水域的底質為軟底質時，淺點不得在測圖的同一斷面或相鄰

13、斷面的相同部位連續出現，淺點數不得超過該水域總測點的3，淺點的淺值不得超過表4.3.2的規定。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應抽查檢查。 允許淺值表 表設計水深h(m)h<10.010.0h14.0h>14.0允許淺值（m）0.10.20.3邊坡的開挖范圍和坡度應滿足設計要求。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應抽查檢查。4.4航道疏浚無備淤深度的航道疏浚工程，設計底邊線以內水域的開挖范圍應滿足設計要求。開挖斷面不應小于設計開挖斷面，設計底邊線以內水域嚴禁出現淺點。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應抽查檢查。有備淤深度的航道疏浚工程的質量檢驗應符合下列

14、規定。 .1設計底邊線以內的中部水域不得出現淺點。 .2邊緣水域的底質為中、硬底質時，不得出現淺點；邊緣水域的底質為軟底質時，淺點不得在測圖的同一斷面或相鄰斷面的相同部位連續出現，淺點數不得超過該水域總測點的2，淺點的淺值不得超過表4.3.2的規定。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應抽查檢查。邊坡的開挖范圍和坡度應滿足設計要求。檢查方法應為檢查竣工水深圖和斷面圖，必要時應抽查檢查。邊建設邊使用的改擴建航道疏浚工程，航標位置的上下游和內外側允許出現的淺點和淺值，宜根據具體情況確定。4.5錨地疏浚錨地疏浚工程質量檢驗應符合第4.4節的有關規定，邊坡可不檢驗。4.6挖巖與炸礁清渣挖巖與炸礁

15、清渣應滿足設計要求，開挖區內不得出現淺點，平均超深不得大于1m，平均超寬不得大于4m，邊坡不得陡于設計邊坡。檢驗方法應為檢查竣工水深圖、斷面圖、掃?；驋叽矞y量，必要時應檢查抽查。炸礁工程的質量檢驗應符合航道整治工程質量檢驗評定標準（JTJ314）和水運工程爆破技術規范（JTJ286）的有關規定。5維護性疏浚工程質量檢驗5.1一般規定維護性疏浚工程質量檢驗的范圍應為設計底邊線以內的水域，邊坡可不檢驗。當對邊坡質量有特殊要求時，可根據設計要求進行檢驗。維護性疏浚工程質量檢驗的依據應包括疏浚前的水深測量資料、工程設計資料和竣工水深測量資料等。維護性疏浚工程質量檢驗的測量應符合附錄D的規定。維護性疏浚

16、工程竣工斷面圖應根據設計斷面、計算超深值、計算超寬值和竣工水深測量資料繪制，如圖4.1.4所示。單波束測深儀數字化測量的斷面抽樣比例不宜少于15，非數字化測量的斷面抽樣比例不宜少于10。多波束測深系統的斷面抽樣數量宜按相應的測量比例尺的單波束測深儀數字化測量的斷面抽樣數量確定。5.2一次性維護疏浚設計底邊線以內水域的開挖范圍和水深應滿足設計要求。開挖斷面不應小于設計開挖斷面。檢驗方法應為檢查竣工水深圖和斷面圖。中、硬底質的一次性維護疏浚工程，設計底邊線以內水域不得出現淺點。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應進行抽查。軟底質和有備淤深度的一次性維護疏浚工程，應對中部水域和邊緣水域分別進

17、行質量檢驗，并應符合下列規定。 .1中部水域不得出現淺點。檢驗方法應為檢查竣工水深圖和斷面圖，必要時應進行抽查。 .2邊緣水域的淺點不得在測圖的同一斷面或相鄰斷面的相同部位連續出現，淺點數不得超過該水域總測點的3%，淺點的淺值不得超過表4.3.2的規定。檢驗方法應為檢查竣工水深圖和斷面圖，必要時硬進行抽查。5.3常年維護性疏浚常年維護性疏浚工程應達到維護標準的水深。檢驗方法應為檢查水深和斷面資料，必要時應抽查檢查。常年維護性疏浚工程的通航水深保證率或維護標準水深保證率應根據實際情況確定，計算方法應符合附錄C 的規定。6吹填工程質量檢驗6.1一般規定吹填及圍埝工程質量檢驗的依據應包括工程設計文件

18、和竣工資料等。永久性圍埝工程應單獨進行質量檢驗；臨時性圍埝應滿足穩定和安全等要求。6.2吹填工程吹填工程質量檢驗的內容應包括吹填土質。吹填區的尺度和吹填程序。吹填土質應滿足設計要求。檢驗方法應為抽樣檢查與觀察檢查相結合，抽樣數量應滿足設計要求。吹填區的尺度應滿足設計要求，檢驗方法應為地形測量并符合附錄D的規定。吹填工程的允許偏差、檢驗數量和方法應符合表6.2.3的規定。吹填工程的分層厚度和吹填程序應滿足設計要求。檢驗方法應為檢查施工過程的測量資料和記錄，必要時應觀察檢查。 吹填工程允許偏差、檢驗數量和方法 表序號項目允許偏差（m）檢驗單元和數量單元測點檢驗方法1吹填平均高程完工后吹填平均高程不

19、允許低于設計吹填高程時+0.200圖上測點間距1015mm1用水準儀配合經緯儀、全站儀或PTK-DGPS測量，取平均值完工后吹填平均高程允許有正負誤差時±0.152吹填高程最大偏差未經機械整平淤泥±0.6用水準儀配合經緯儀、全站儀或PTK-DGPS測量，取最大偏差值細砂、砂質土±0.7中、粗砂±0.9中、硬質粘土±1.0礫石±1.1經過機械整平±0.3附錄A 工程質量檢驗表基建性疏浚工程和一次性維護疏浚工程質量檢驗成果表單位工程名稱： 表工程性質施工起止日期合同規定年 月 日 年 月 日實際日期年 月 日 年 月 日設計底高

20、程備淤深度底質主要施工設備類型和名稱設計工程量實挖工程量合同編號合同金額竣工測量單位竣工測量日期合同簽訂日期檢驗項目中部水域邊緣水域中部水域和邊緣水域檢驗最淺點底高程（m）淺點數/總測點數（個）/最大淺值（m）淺點分布狀況實挖平均超深值（m）最大超深值（m）實挖平均超寬值（m）最大超寬值（m）檢驗結果邊坡檢驗總斷面數抽樣斷面數抽樣比例超挖量大于等于欠挖量斷面數量超挖量小于欠挖量斷面數量設計邊坡檢驗結果 續表檢驗項目中部水域邊緣水域泥土處理檢驗有無拋泥不良記錄泥艙有無漏泥現象航行日志抽查結果有規定時拋泥區的檢查檢驗結果施工單位自檢意見：質量員：項目技術負責人：項目負責人：施工單位（公章） 年 月

21、 日監理單位審查意見：總監理工程師：監理單位（公章） 年 月 日建設單位審核意見：項目負責人：建設單位（公章） 年 月 日質量監督單位鑒定意見：質量監督人員：質量監督單位（公章） 年 月 日注：邊坡檢驗項目中，超挖量大于等于欠挖量斷面數量應達到80%及以上。吹填工程質量檢驗成果表單位工程名稱： 表吹填區用途合同編號吹填面積合同簽定日期高程基準面合同工期實際工程量（m3）合同工程量（m3）實際工期合同總金額驗收測量方法驗收測量日期吹填土來源疏浚土處理指定沙源自找沙源一般檢驗項目特殊檢驗項目吹填土質吹填料粒徑檢驗數量合格數量不合格數量設計吹填高程（m）分層厚度檢驗數量合格數量不合格數量吹填平均高程

22、（m）平均超填高度（m）吹填高程最大偏差（m）總測點數附： 測圖數量 張 實驗成果表 測點及取樣位置圖測點間距（m）測圖比例施工單位自檢意見：項目技術負責人：項目負責人：施工單位（公章） 年 月 日監理單位審查意見：監理工程師：總監理工程師：監理單位（公章） 年 月 日建設單位核定意見：技術負責人：項目負責人：建設單位（公章） 年 月 日質量監督單位鑒定意見：質量監督人員：質量監督單位（公章） 年 月 日附錄B 工程質量檢驗資料核定表疏浚工程質量檢驗資料核定表序號資料名稱份數自查意見審核意見1定位設備確認資料2測深設備確認資料3竣工水深圖和電子文檔4竣工斷面圖和電子文檔5施工設備使用清單6竣工

23、測量技術報告7挖巖與炸礁清渣工程測量資料8910施工單位自檢意見：項目技術負責人：項目負責人：施工單位（公章） 年 月 日監理單位審核意見：監理工程師：總監理工程師：監理單位（公章） 年 月 日注：根據工程要求可增加資料核定的項目；本表所列資料按單位工程收集整理。吹填工程質量檢驗資料核定表序號資料名稱份數自查意見審核意見1場地清理驗收記錄2清淤驗收記錄3吹填土質檢驗資料4中間交工驗收記錄5沉降觀測記錄6吹填前的測量圖紙及電子文檔7竣工測量圖紙及電子文檔8竣工測量技術報告9圍埝質量檢驗資料10平均吹填高度計算資料1112施工單位自查意見：項目技術負責人：項目負責人：施工單位（公章）年 月 日監理

24、單位核定意見：總監理工程師：監理單位（公章）年 月 日注：根據工程要求可增加資料核定的項目；本表所列資料按單位工程收集整理。附錄C 通航水深和維護標準水深保證率C.1沿海航道通航水深保證率沿海和潮汐河口航道通航水深保證率應按下式計算： (C.1.1) 式中 通航水深保證率（%）； 報告期日歷天數（d）； 報告期達到通航水深標準的天數（d）。報告期日歷天數和報告期達到設計通航水深標準的天數應按下列規定計算。 C.報告期日歷天數應按報告期末考核水深圖測圖日期計算。 C.在報告期內，當相鄰兩次考核水深圖均達到設計通航水深標準時，達到通航水深標準的天數應為兩次測圖日期之間的日歷天數；當相鄰兩次考核水深

25、圖只有一次達到設計通航水深標準時，達到通航水深標準的天數應為兩次測圖日期之間日歷天數的1/2。報告期可按年度劃分。考核水深測圖每月不宜少于一次，并應在規定時間內提供水深圖；沖淤變化較大的季節，每月測圖不宜少于兩次。C.2內河航道維護標準水深保證率內河航道維護標準水深保證率應按下式計算： （）式中 維護標準水深保證率（%）； 通航期天數（d），即報告期日歷天數減去因不可抗力因素而被迫停航的天數； 通航期內航道水深不滿足航道維護標準水深的天數（d）。在山區、丘陵石質和卵石河段，當水位低于設計最低通航水位時，航道水深可按換算水深考核，換算水深可按下式計算： （）式中 換算水深（m）； 實際水深（m）

26、； 淺灘實際水深相對應的水位與設計最低通航水位的差值 （m）。報告期宜按年度劃分。按實測水深圖確定航道水深時，實測水深測圖頻率宜根據航道變化情況確定，每月不宜少于一次，并應在規定的時間內提供水深圖；在沖淤變化不大、水深比較穩定或冬季測量有困難的疏浚水域，經充分論證，測圖頻率可23個月一次；當不能按實測水深圖確定航道水深，采用實際測報水深時，可按測報資料確定航道水深。在報告期內，當相鄰的兩次考核水深圖均達到設計通航水深標準時，達到通航水深標準的天數應為兩次測圖日期之間的日歷天數；當相鄰兩次考核水深圖只有一次達到設計通航水深標準時，達到通航水深標準的天數應為兩次測圖日期之間日歷天數的1/2。附錄D

27、 疏浚與吹填工程質量檢驗測量疏浚與吹填工程質量檢驗的測量應包括水深測量和地形測量。測量比例、測線和測點間距應符合表和表的規定。 疏浚和吹填工程質量檢驗測量比例尺 表測量區域測圖比例尺測量區域測圖比例尺航道1:20001:10000錨地1:50001:10000港池1:10001:2000拋泥區1:20001:20000泊位1:5001:1000挖巖與炸礁區1:2001:5000吹填區1:2001:2000注：質量檢驗測量的比例尺應與浚前測圖比例尺一致。 測線間距和測點間距 表測量區域測線間距測點間距硬底質中、軟底質港池與航道沿海圖上10mm圖上1015mm圖上5mm內河圖上10mm圖上10mm

28、圖上5mm泊位5m510m圖上5mm吹填區水深圖圖上1520mm圖上5mm地形圖圖上1015mm疏浚工程質量檢驗宜采用數字化水深測量。中軟底質的質量檢驗可采用單波束測深儀，硬底質的質量檢驗應采用多波束測深系統或硬式掃床。邊坡陡于1：3時，宜采用多波束測深系統。疏浚與吹填工程質量檢驗測量儀器應符合下列規定。 D.水深測量定位宜采用GPS進行，GPS定位精度應優于±2m（2，95），并應用二級平面控制網以上精度的控制點進行校對。 D.單波束測深儀必須具有模擬記錄和數字記錄功能，測深精度應優于±（0.05m+0.5×水深），測深儀工作頻率應為200210kHz，換能器的波束角不應大于8º。雙頻測深儀的低頻換能器的工作頻率應在2433kHz。 D.多波束測深系統測深必須改
