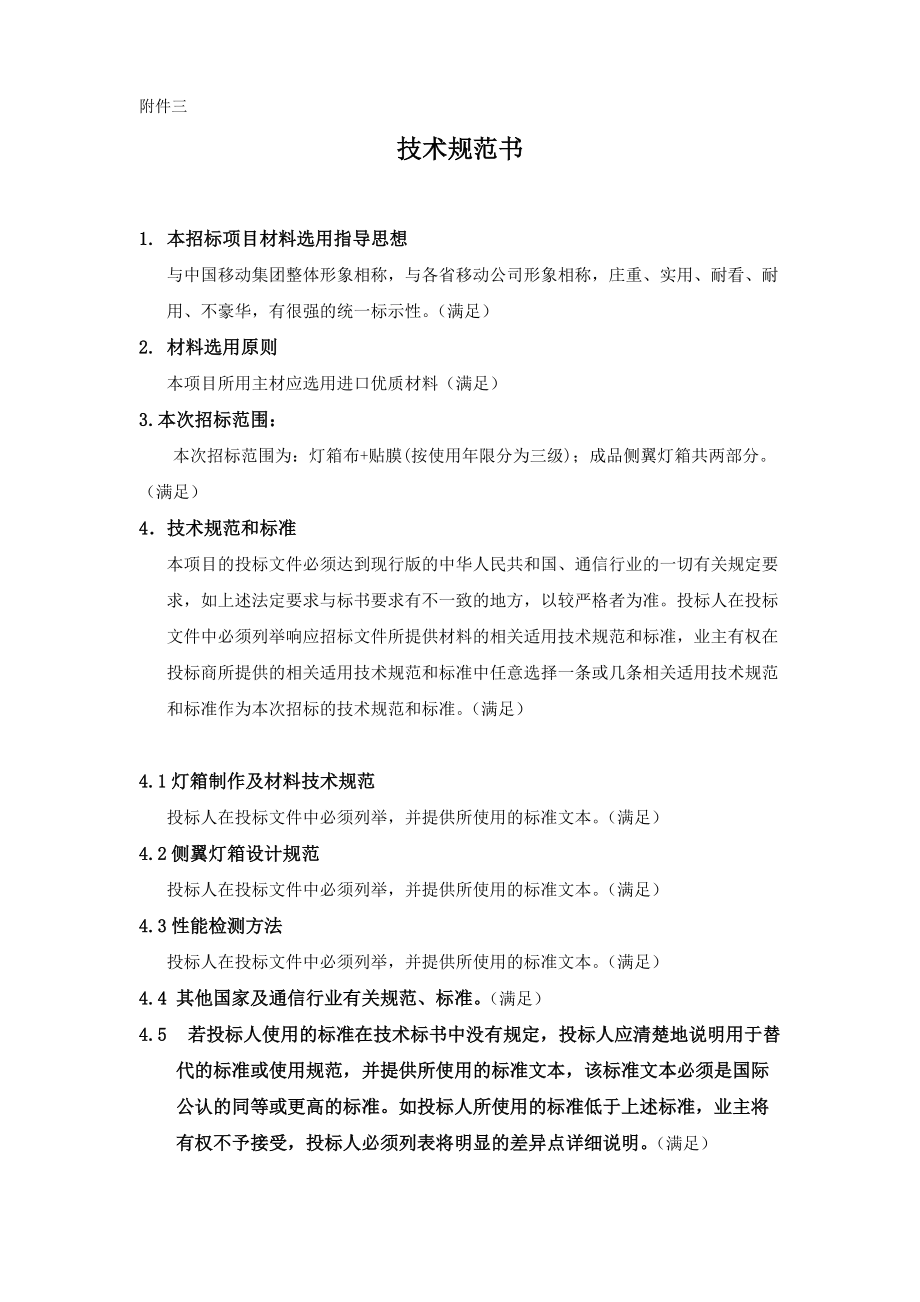

1、附件三技術規范書1. 本招標項目材料選用指導思想與中國移動集團整體形象相稱，與各省移動公司形象相稱，莊重、實用、耐看、耐用、不豪華，有很強的統一標示性。（滿足）2. 材料選用原則本項目所用主材應選用進口優質材料（滿足）3.本次招標范圍： 本次招標范圍為：燈箱布+貼膜(按使用年限分為三級)；成品側翼燈箱共兩部分。（滿足）4技術規范和標準本項目的投標文件必須達到現行版的中華人民共和國、通信行業的一切有關規定要求，如上述法定要求與標書要求有不一致的地方，以較嚴格者為準。投標人在投標文件中必須列舉響應招標文件所提供材料的相關適用技術規范和標準，業主有權在投標商所提供的相關適用技術規范和標準中任意選擇一

2、條或幾條相關適用技術規范和標準作為本次招標的技術規范和標準。（滿足）4.1燈箱制作及材料技術規范投標人在投標文件中必須列舉，并提供所使用的標準文本。（滿足）4.2側翼燈箱設計規范投標人在投標文件中必須列舉，并提供所使用的標準文本。（滿足）4.3性能檢測方法投標人在投標文件中必須列舉，并提供所使用的標準文本。（滿足）4.4 其他國家及通信行業有關規范、標準。（滿足）4.5 若投標人使用的標準在技術標書中沒有規定，投標人應清楚地說明用于替代的標準或使用規范，并提供所使用的標準文本，該標準文本必須是國際公認的同等或更高的標準。如投標人所使用的標準低于上述標準，業主將有權不予接受，投標人必須列表將明顯

3、的差異點詳細說明。（滿足）5. 燈箱材料（燈箱布+貼膜）及成品側翼燈箱品質規定所有燈箱所用材料必須為全新及沒有缺陷的，制造商必須負責選購及確定材料符合此標書及有關圖紙的設計要求。另外制造商還必須提供書面保證或有關的物料試驗報告以確認材料的質量及與其它材料的配合性。業主或推廣商對任何材料的批準并不分擔制造商應負的責任。相關燈箱及成品側翼燈箱尺寸、顏色、零件規格等以中國移動VI設計手冊所著為準。（滿足）5.1燈箱布及貼膜采用進口燈箱布+貼膜。（滿足）對材料制造商一般要求A) 根據本項目要求，制造商所提供的燈箱布+貼膜應具有上佳的裝飾效果，并能根據使用環境的要求，具有良好的抗風壓、抗紫外線、自潔性等

4、適應環境的功能。（滿足）B) 制造商提供的所有燈箱布+貼膜產品必須是同一生產廠的產品。該生產廠商必須具有生產、運輸、刻膜、貼膜一體化的功能。（滿足）C) 燈箱布+貼膜的運輸、儲存和包裝應嚴格按制造商的標準進行。（滿足）D) 制造商提供燈箱布+貼膜產品的技術規格資料，一旦被業主選為中標材料有可能作為驗收之標準，業主同時有權選擇其他技術規格資料作為驗收之標準。（滿足）E) 制造商提供成品燈箱的技術規格及制造培訓，并備有完整的技術手冊和培訓手冊。（滿足）F) 制造商應就業主的要求在標書中提供不同材料組合(燈箱布+貼膜；)的技術特點與材料特性。比較不同材料組合的性?xún)r(jià)比。（滿足）5.1.1、產品外觀:A

5、) 燈箱布+貼膜在外觀上不允許存在氣泡、裂痕、爆邊、疊差、磨傷、脫膠、起翹等缺陷。（滿足）B) 燈箱布+貼膜長度、寬度和對角線尺寸允許偏差為2mm。（滿足）C)在穩定的光線下檢測，燈箱布+貼膜不得有大于1.6mm的針眼，在四周75mm范圍內膜層允許有小于1.6mm的針眼，但每平方米不能超過3處。（滿足）D)燈箱布+貼膜不允許出現斑紋和大于等于1.0mm的斑點。（滿足）E)燈箱布+貼膜不允許出現寬度大于0.3mm的劃傷。（滿足）F)燈箱布+貼膜為現場驗貨。（滿足）序號材 料 名 稱顏 色透 光 性 物理參數1燈箱布潔白透光均勻（打燈）24%-28%透光均勻（不打燈）2貼膜見中國移動VI設計透光均

6、勻無色斑,，打燈和不打燈效果一致5.1.2.、技術部分5.1.2.1、 厚度（滿足）序號材 料 名 稱厚 度鑄造級1燈箱布0.065cm+-0.005cm2貼膜0.08 to 0.10 mm是備注：該厚度（0.08 to 0.10 mm）含背膠厚度。5.1.2.2 、拉伸強度（滿足）序號材 料 名 稱拉伸強度1燈箱布橫向撕力15.0kg/cm 縱向撕力20.0kg/cm ；橫向拉力26.6kg/cm 縱向拉力26.6kg/cm2貼膜拉伸強度(23 攝氏度)0.9 kg/cm5.1.2.3、粘性（滿足）序號材 料 名 稱粘性檢測標準1燈箱布-2貼膜0.7 kg/cmGB/T 2791-19955

7、.1.2.4、尺寸穩定性（滿足）序號材 料 名 稱尺寸穩定性備 注1燈箱布-2貼膜0.4mm面材尺寸收縮率不大于1mm。采用貼膜工藝，則貼膜拼縫小于3.5mm5.1.2.5、 戶外耐侯性（滿足）序號材 料 名 稱戶外耐侯性備 注1燈箱布7年、5年、3年大于5年；其配套組合在質量保證期內符合以下要求：1 整體不褪色(燈箱布白色與貼膜色彩,前后色差不超過5%)2 不變黃3 無任何發霉現象4 無破裂滲水5 貼膜不脫膠,起翹6 良好的抗水性2貼膜7年、5年、3年5.1.2.6、安全防火指標（損毀長度，續燃時間，陰燃時間，氧指數）（滿足）序號材 料 名 稱損毀長度 (m)續燃時間 (s)陰燃時間 (s)

8、氧指數1燈箱布B1B1B1B22燈箱布+貼膜B1B1B1B2項目名稱B1B2損毀長度 (m)=150=200續燃時間 (s)=5=15陰燃時間 (s)=5=32=26備注說明：B1級和B2級為防火等級，通過該等級認證的材料方適合應用于燈箱。5.2成品側翼燈箱采用進口箱體材料及貼膜，尺寸規格見中國移動普通店建設門面系統VI規范。（滿足）對材料制造商一般要求（滿足）A)根據本項目要求，制造商所提供的成品側翼燈箱應具有上佳的裝飾效果，與門頭燈箱具有相同的裝飾效果和相同顏色、圖案的識別性并能根據使用環境的要求，具有良好的抗風壓、抗紫外線、自潔性等適應環境的功能。（滿足）B)制造商提供的所有成品側翼燈箱

9、必須是同一生產廠的產品。該生產廠商必須具有生產、運輸、安裝培訓一體化的功能。（滿足）C)成品側翼燈箱的運輸、儲存和包裝應嚴格按制造商的標準進行。（滿足）D)制造商提供燈成品側翼燈箱的技術規格資料，一旦被業主選為中標材料有可能作為驗收之標準，業主同時有權選擇其他技術規格資料作為驗收之標準。（滿足）E)制造商提供成品側翼燈箱的技術規格及制造培訓，并備有完整的技術手冊和培訓手冊。（滿足）F)制造商應就業主的要求在標書中提供不同材料組合(成品側翼燈箱)的技術特點與材料特性。比較不同材料組合的性?xún)r(jià)比。（滿足）5.2.1、產品外觀:A) 成品側翼燈箱在外觀上不允許存在氣泡、裂痕、爆邊、疊差、磨傷、脫膠、起

10、翹等缺陷。（滿足）B) 成品側翼燈箱長度、寬度和對角線尺寸允許偏差為2mm。（滿足）C)在穩定的光線下檢測，成品側翼燈箱外貼膜不得有大于1.6mm的針眼，在四周75mm范圍內膜層允許有小于1.6mm的針眼，但每平方米不能超過3處。（滿足）D) 成品側翼燈箱外貼膜不允許出現斑紋和大于等于1.0mm的斑點。（滿足）E) 成品側翼燈箱外貼膜不允許出現寬度大于0.3mm的劃傷。（滿足）F)成品側翼燈箱為現場驗貨。（滿足） 側翼燈箱 （吸塑燈箱板+合金型材結構箱體基礎）650 650 mm（滿足）詳細要求參見招標文件第五部分“店面識別規范”D-e-01）。側翼燈箱結構及制作工藝 (鋁合金噴塑鋼板邊條,寬

11、度50mm,日光燈管3只,電子鎮流器) （滿足）序號材 料 名 稱顏 色透 光 性 物理參數1燈箱體（亞克力）潔白透光均勻（打燈）25%-29%2貼膜見中國移動VI設計透光均勻無色斑3鋁合金噴塑鋼板邊條-4不銹鋼支架金屬色 5.2.2.、技術部分5.2.2.1、 厚度（滿足）序號材 料 名 稱厚 度鑄造級1燈箱體（亞克力）=2.5mm是2貼膜0.08 to 0.10 mm是3鋁合金噴塑鋼板邊條=2.5mm是4不銹鋼支架25、=1.2mm厚是備注：該厚度（0.08 to 0.10 mm）含背膠厚度。5.2.2.2 、拉伸強度（滿足）序號材 料 名 稱拉伸強度1貼膜拉伸強度(23 攝氏度)0.9 kg/cm5.2.2.3、粘性（滿足）序號材 料 名 稱粘性1貼膜0.7 kg/cm5.2.2.4、尺寸穩定性（滿足）序號材 料 名 稱尺寸穩定性備 注1燈箱體（亞克力）-2貼膜0.4mm面材尺寸收縮率不大于1mm。采用貼膜工藝，則貼膜拼縫小于3.5mm5.2.2.5、 戶外耐侯性（滿足）序號材 料 名 稱戶外耐侯性備 注1燈箱體（亞克力）=5年大于5年；其配套組合在質量保證期內符合以下要求：1 整體不褪色(燈箱體白色、貼膜、鋁合金噴塑鋼板邊條色彩,前后色差不超過5%)2 不變黃3 無任何發霉現象4 無破裂滲水5 貼膜不脫膠,起翹6 良好的抗水性
