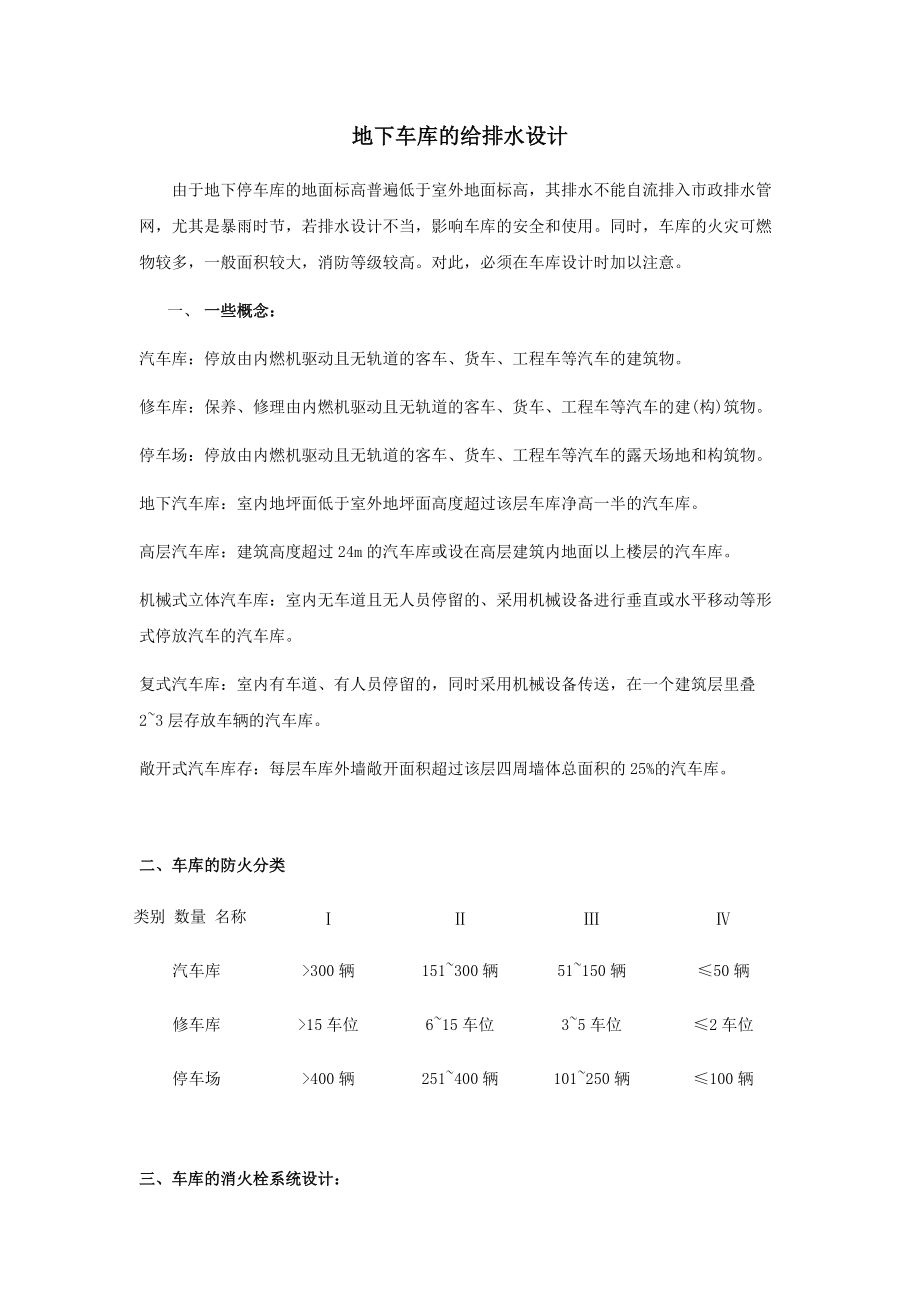

1、地下車庫的給排水設計由于地下停車庫的地面標高普遍低于室外地面標高,其排水不能自流排入市政排水管網,尤其是暴雨時節,若排水設計不當,影響車庫的安全和使用。同時,車庫的火災可燃物較多,一般面積較大,消防等級較高。對此,必須在車庫設計時加以注意。一、 一些概念:汽車庫:停放由內燃機驅動且無軌道的客車、貨車、工程車等汽車的建筑物。修車庫:保養、修理由內燃機驅動且無軌道的客車、貨車、工程車等汽車的建(構)筑物。停車場:停放由內燃機驅動且無軌道的客車、貨車、工程車等汽車的露天場地和構筑物。地下汽車庫:室內地坪面低于室外地坪面高度超過該層車庫凈高一半的汽車庫。高層汽車庫:建筑高度超過24m的汽車庫或設在高層

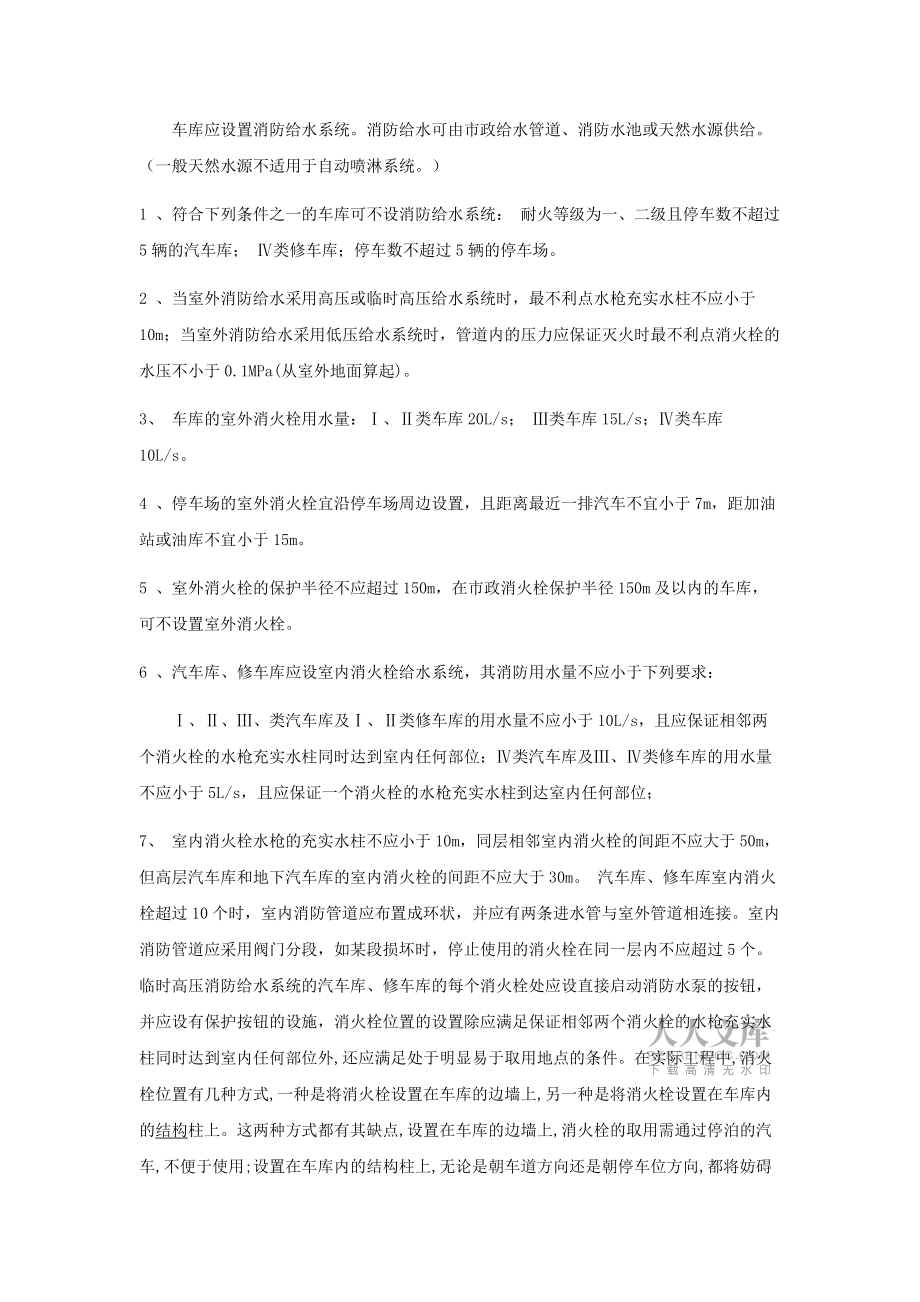

2、建筑內地面以上樓層的汽車庫。機械式立體汽車庫:室內無車道且無人員停留的、采用機械設備進行垂直或水平移動等形式停放汽車的汽車庫。復式汽車庫:室內有車道、有人員停留的,同時采用機械設備傳送,在一個建筑層里疊23層存放車輛的汽車庫。敞開式汽車庫存:每層車庫外墻敞開面積超過該層四周墻體總面積的25%的汽車庫。二、車庫的防火分類類別 數量 名稱汽車庫>300輛151300輛51150輛50輛修車庫>15車位615車位35車位2車位停車場>400輛251400輛101250輛100輛三、車庫的消火栓系統設計:車庫應設置消防給水系統。消防給水可由市政給水管道、消防水池或天然水源供給。(一般

3、天然水源不適用于自動噴淋系統。)1 、符合下列條件之一的車庫可不設消防給水系統: 耐火等級為一、二級且停車數不超過5輛的汽車庫; 類修車庫;停車數不超過5輛的停車場。2 、當室外消防給水采用高壓或臨時高壓給水系統時,最不利點水槍充實水柱不應小于10m;當室外消防給水采用低壓給水系統時,管道內的壓力應保證滅火時最不利點消火栓的水壓不小于0.1MPa(從室外地面算起)。3、 車庫的室外消火栓用水量:、類車庫20L/s; 類車庫15L/s;類車庫10L/s。4 、停車場的室外消火栓宜沿停車場周邊設置,且距離最近一排汽車不宜小于7m,距加油站或油庫不宜小于15m。5 、室外消火栓的保護半徑不應超過15

4、0m,在市政消火栓保護半徑150m及以內的車庫,可不設置室外消火栓。6 、汽車庫、修車庫應設室內消火栓給水系統,其消防用水量不應小于下列要求:、類汽車庫及、類修車庫的用水量不應小于10L/s,且應保證相鄰兩個消火栓的水槍充實水柱同時達到室內任何部位;類汽車庫及、類修車庫的用水量不應小于5L/s,且應保證一個消火栓的水槍充實水柱到達室內任何部位;7、 室內消火栓水槍的充實水柱不應小于10m,同層相鄰室內消火栓的間距不應大于50m,但高層汽車庫和地下汽車庫的室內消火栓的間距不應大于30m。 汽車庫、修車庫室內消火栓超過10個時,室內消防管道應布置成環狀,并應有兩條進水管與室外管道相連接。室內消防管

5、道應采用閥門分段,如某段損壞時,停止使用的消火栓在同一層內不應超過5個。臨時高壓消防給水系統的汽車庫、修車庫的每個消火栓處應設直接啟動消防水泵的按鈕,并應設有保護按鈕的設施,消火栓位置的設置除應滿足保證相鄰兩個消火栓的水槍充實水柱同時達到室內任何部位外,還應滿足處于明顯易于取用地點的條件。在實際工程中,消火栓位置有幾種方式,一種是將消火栓設置在車庫的邊墻上,另一種是將消火栓設置在車庫內的結構柱上。這兩種方式都有其缺點,設置在車庫的邊墻上,消火栓的取用需通過停泊的汽車,不便于使用;設置在車庫內的結構柱上,無論是朝車道方向還是朝停車位方向,都將妨礙汽車的行駛及停泊,容易刮碰。可以將消火栓沿停車位方

6、向設置在柱旁。消火栓箱的固定可采用設鋼支架或托架,或由建筑專業加設一段短墻,將消火栓箱暗藏于墻內。8、 四層以上多層汽車庫和高層汽車庫及地下汽車庫,其室內消防給水管網應設水泵接合器。水泵接合器的數量應按室內消防用水量計算確定,每個水泵接合器的流量應按1015L/s計算。其周圍1540m范圍內應設室外消火栓或消防水池。9、設置臨時高壓消防給水系統的汽車庫、修車庫,應設屋頂消防水箱,其水箱容量應能儲存10min的室內消防用水量,當計算消防用水量超過18m3時仍可按18m3確定。10、 采用消防水池作為消防水源時,其容量應滿足2.00h火災延續時間內室內外消防用水量總量的要求,但自動噴水滅火系統可按

7、火災延續時間1.00h計算,泡沫滅火系統可按火災延續時間0.50h計算。11、帶人防功能的地下車庫:地下停車庫有種類型,為人民防空地下室,平時作為停車庫;對于這種類型的地下停車庫,消火栓系統的布置通常有兩種方式:(1)、地下車庫消火栓由上層消火栓立管穿人防頂板至車庫后接出,在人防頂板內側設防爆波閥門,戰時將閥門關閉,此閥門可用工作壓力大于1.0MPa 的閘閥或蝶閥替代;(2)人防地下車庫消火栓系統單獨成環,引入管由人防側墻接入,在人防側墻內設防爆波閥門。(1)的缺點是增加了消防管道上的閥門,消防系統的安全度降低。對于高層建筑的地下車庫,消火栓減壓只能通過減壓孔板進行。(2)的缺點是增加了消防管

8、道管材的用量,但閥門的數量減少,對于高層建筑的地下車庫, 可統一設減壓閥減壓, 也可通過減壓孔板進行。消防系統的安全度較(1)高,經濟上也節省。四、車庫的自動噴淋系統設計:1、類地上汽車庫、停車數超過10輛的地下汽車庫、機械式立體汽車庫或復式汽車庫以及采用垂直升降梯作汽車疏散出口的汽車庫、類修車庫,均應設置自動噴水滅火系統。 汽車庫、修車庫自動噴水滅火系統的危險等級可按中危險II級確定。2、汽車庫、修車庫自動噴水滅火系統的設計除應按現行國家標準自動噴水滅火系統設計規范的規定執行外,其噴頭布置還應符合下列要求:應設置在汽車庫停車位的上方(通常每個車位上1個,機械式停車庫每個平面車位上2個); 機

9、械式立體汽車庫、復式汽車庫的噴頭除在屋面板或樓板下按停車位的上方布置外,還應按停車的托板位置分層布置,且應在噴頭的上方設置集熱板。錯層式、斜樓板式的汽車庫的車道、坡道上方均應設置噴頭。3、類地下汽車庫、類修車庫宜設置泡沫噴淋滅火系統。(1) 泡沫噴淋系統的設計、泡沫液的選用應按現行國家標準低倍數泡沫滅火系統設計規范的規定執行。(2) 地下汽車庫可采用高倍數泡沫滅火系統。機械式立體汽車庫可采用二氧化碳等氣體滅火系統。(3) 設置泡沫噴淋、高倍數泡沫、二氧化碳等滅火系統的汽車庫、修車庫可不設自動噴水滅火系統。4、在設計中,為使車庫噴頭布置合理,將結構梁插入建筑圖中并以灰示,可提高噴頭布置的準確性,

10、解決施工中經常發生的噴頭與梁相碰的矛盾5、車道出入口如無防火卷簾時,坡道處必須設置噴淋,應注意管道的防凍,可以采用干式系統。6、對于機械式停車庫,托板下噴頭的用水量可按照貨架內開放噴頭來計算,每層開放6只噴頭,出水量約10L/s,2層的機械車庫設計噴水量即:30+10=40L/s五、地下車庫的防水與排水由于地下車庫地面標高低于室外道路標高,所以,防止暴雨時道路路面水的侵入是排水設計的第一個問題。其二,車輛出入口敞開部分雨水的匯集、沖洗地面的污水、撲救火災時的消火栓系統和噴淋系統的積水如何排除,是排水設計的重點。一般在地下車庫出入口起坡處作一定的抬高處理,并設第一集水明溝,以阻斷室外地坪瞬時積水

11、的侵入;在出入口坡道最低處再設第二集水明溝,以攔截坡道處的雨水;在地下車庫室內設地漏及排水直埋管匯集沖洗地坪的排水;設適量集水井,由排水直埋管收集各種排水,并利用潛水排污泵提升、排放。1、 起坡處的擋水起坡處的擋水,由建筑專業設計,它關系到暴雨時車庫能否抵御道路雨水的傾瀉。設計中,通常在車道起坡處設一坡度為7.5%、高出室外地坪300mm的斜坡,并在最高處設置第一集水明溝,然后再以7.5%的坡度坡向室外地坪,明溝內雨水直接排入雨水管網。該明溝采用凈寬為450mm,深度300mm,上設鋼制或鑄鐵篦子。2、在車道出入口坡道最低處設第二集水明溝,以攔截坡道雨水。因該明溝設于結構底板內,故其深度不宜過

12、大,其尺寸同第一集水明溝。根據車道有、無頂蓋的情況,應充分考慮坡道的匯水面積,并對該接收集水井的設計流量進行校核。3、地下車庫集水井的設置及潛水排污泵的選用車庫地坪排水的收集:可以通過地漏及明溝(帶蓋板)來排除地面積水地漏及明溝匯水至集水井,地下車庫集水井應為隔油集水井,(當然也可以在室外統一隔油,但對室外排水管道布置帶來麻煩)3.1 集水井的設置集水井對于車庫排水非常重要,設置時一般應根據車庫的形狀,合理布局。因此每設一處集水井,將增加潛污泵的數量,增加供配電系統以及自控系統的數量,同時由于集水井的設置,最下一層的結構底板將作挖深處理,在增加造價的同時,亦增加維修費用。在設置集水井時,可盡量

13、利用地下車庫底板的混凝土厚度,安排排水埋地管。如地下車庫的底板厚度通常為500600mm,除去上下鋼筋和保護層距離250mm,尚有205350mm的空間,可使排水埋地管從中穿越。在集水井的設置中,還要特別注意以下幾點:(1)每個集水井的受水區內應無沉降縫、伸縮縫、變形縫,根據建筑給水排水設計規范規定:建筑物內排水管不得穿越以上諸縫。(2)每個防火分區必須獨立設置集水井,以免排水直埋管穿越防火分區。(3)在有人防的地下車庫,每個人防防護單元內應獨立設置集水井,排水直埋管也不應穿越防護單元,且排水直埋管亦不能穿越人防區與非人防區。3.2 集水井的的尺寸設計集水井的平面尺寸,對地下車庫而言,一般無太多的限制,可以采用1800x1200的平面尺寸。集水井的深度可分為三部份:(1)淹沒部分:即最低水位線以下。對于小功率潛水泵,其電機無水套冷卻裝置,而靠淹沒在周圍的污水冷卻。這部分高度即為潛泵保護高度。這一數值一般在潛水排污泵說明書中針對每一型號均有規定。對于2.2kW左右的潛水泵,其高度約在300400mm.(2)調節部分:即有效高度。地下車庫排水流量不穩定,為保證潛水排污泵不因頻繁啟停而損壞電機,根據建筑給水排水設計規范要求,這部分貯水容積不宜小于井內最大一臺泵在自控狀態下5min的出水量。同時這一高度將對集水井的設計深度起到?jīng)Q定的作用。設計中,在滿足控制設備的靈敏要求下,通常盡量壓縮
