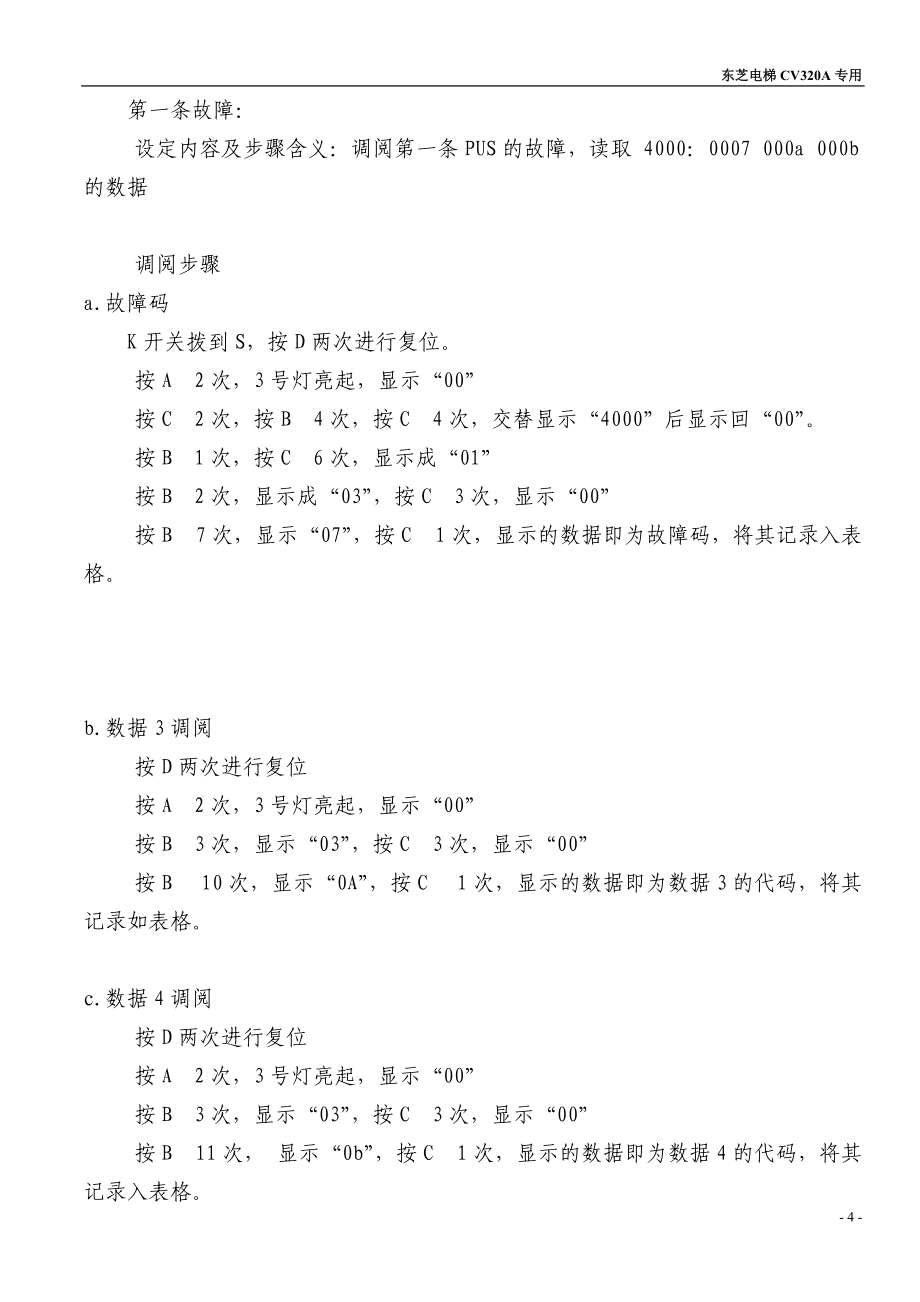

1、東芝電梯CV320A專用VF3系列故障碼調閱流程總則:為了提高故障處理效率,特別制作本流程教材。一、代號命名約定。基板按鈕位置命名,如下圖所示后面的操作均以下圖所示標識代號為準。注意事項:1、請對圖操作,如不一樣,請勿操作。2、嚴禁未授權人員操作,操作人員請嚴格按照步驟流程說明進行操作。3、操作時候請適當出力,以免損壞基板。故障碼書寫格式請按下表進行填寫PUS(PUM)故障碼數據3數據4第一條故障第二條故障二、調閱流程1、PUS故障第一條故障:設定內容及步驟含義:調閱第一條PUS的故障,讀取 4000:0007 000a 000b的數據調閱步驟a.故障碼K開關撥到S,按D兩次進行復位。按A 2
2、次,3號燈亮起,顯示“00”按C 2次,按B 4次,按C 4次,交替顯示“4000”后顯示回“00”。按B 1次,按C 6次,顯示成“01”按B 2次,顯示成“03”,按C 3次,顯示“00”按B 7次,顯示“07”,按C 1次,顯示的數據即為故障碼,將其記錄入表格。b.數據3調閱按D兩次進行復位按A 2次,3號燈亮起,顯示“00”按B 3次,顯示“03”,按C 3次,顯示“00”按B 10次,顯示“0A”,按C 1次,顯示的數據即為數據3的代碼,將其記錄如表格。c.數據4調閱按D兩次進行復位按A 2次,3號燈亮起,顯示“00”按B 3次,顯示“03”,按C 3次,顯示“00”按B 11次,
3、顯示“0b”,按C 1次,顯示的數據即為數據4的代碼,將其記錄入表格。第二條故障:設定內容及步驟含義:調閱第二條PUS的故障,讀取4000:0017 001a 001b的數據。調閱步驟a.故障碼按D兩次進行復位按A 2次,3號燈亮起,顯示“00”按B 3次,顯示“03”,按C 2次,顯示“00”按B 1次,顯示“10”,按C 1次,按B 7次,顯示“17”按C 1次即可得到第二條故障碼,將其記錄入表格。(如果此時調閱出的故障代碼是“00”則以下的步驟可以省略,直接轉到PUM故障調閱。)b.數據3調閱按D兩次復位。按B 3次,顯示“03”,按C 2次,顯示“00”按B 1次,顯示“10”,按C
4、1次,按B 10次,顯示“1A”按C 1次即可得到第二條故障代碼的數據3,將其記錄入表格。c.數據4調閱按D兩次進行復位。按A 2次,3號燈亮起,顯示“00”按B 3次,顯示“03”,按C 2次,顯示“00”按B 1次,顯示“10”,按C 1次,按B 11次,顯示“1b”按C 1次即可得到第二條故障碼的數據4,將其記錄如表格。到此,PUS的兩條故障調閱完畢。2、PUM故障調閱第一條故障:設定內容及步驟含義:調閱PUM6703的高位,6705的高位和低位數據調閱步驟:將K開關撥到M,按D兩次,顯示“EC”a.故障碼按A 1次,3號燈亮起,C 2次,顯示“00”,按B 6次,顯示“60”,按C 1
5、次按B 7次,顯示“67”,按C 3次,交替顯示“6、7、0、0”,最后停在“00”按B 1次,顯示“01”,按C 2次,顯示“10”按B 1次,顯示“11”,按C 1次,顯示“01”按B 2次,顯示“03”,按C 3次,顯示“00”按B 3次,顯示“03”,按C 1次即可得出故障碼,將其記錄入表格b.數據4按D兩次,復位按A 1次,顯示“00”,3號燈亮起,按B 3次,顯示“03”按C 3次,顯示“03”,按B 2次,顯示“05”按C 1次,即可得出數據4的內容,將其記錄入表格中的數據4c.數據3按D兩次,復位按A 1次,顯示“00”,3號燈亮起,按B 1次,顯示“01”按C 2次,顯示“1
6、1”,按B 1次,顯示“10”按C 1次,顯示“01”,按B 2次,顯示“03”按C 4次,即可得出數據3的內容,將其記錄入表格的數據3第二條故障:設定內容及步驟含義:調閱670B的高位,670D的高位和低位數據a.故障碼按D兩次,復位按A 1次,顯示“00”,3號燈亮起,按B 1次,顯示“01”按C 2次,顯示“10”,按B 1次,顯示“11”按C 1次,顯示“01”,按B 2次,顯示“03”按C 3次,顯示“05”,按B 6次,顯示“0b”按C 1次,即可得出第二條PUM的故障代碼,將其記錄入表格b.數據4按D兩次,復位按A 1次,顯示“00”,3號燈亮起,按B 3次,顯示“03”按C 3
7、次,顯示“0b”,按B 2次,顯示“0d”按C 1次,即可得出數據4的內容,將其記錄入表格中的數據4c.數據3按D兩次,復位按A 1次,顯示“00”,3號燈亮起,按B 1次,顯示“01”按C 2次,顯示“11”,按B 1次,顯示“10”按C 1次,顯示“01”,按B 2次,顯示“03”按C 4次,即可得出數據3的內容,將其記錄入表格中的數據3操作注意事項:1、如果在操作過程中,顯示的結果與流程不一致,請立即重新當前的步驟,例如在調閱到數據3的時候中途發現不一致,則立即回到數據3調閱的初始步驟。2、如果還是無法和流程進行同步,則采用斷電復位的方法,從頭開始調閱,例如在調閱到PUM的第二條故障碼的
8、時候發現不一致,試了幾次都不行,則必須斷電復位,然后從PUM的第一條故障碼開始調閱。3.必須嚴格按部就班,否則出現數據丟失,電梯無法運行等后果自負。 15.9錯誤代碼表分 類概 要保存動作時的錯誤信息。該信息為故障分析的基本。(邏輯)是的邏輯序列,是檢查出導致M跳脫要因的異常時的信息。未使用輸入輸出信號異常檢測出一般性輸入輸出信號的合理性異常及故障時的信息。遠隔檢修功能(狀態變化發報)側檢測出停擊、制動器狀態等異常時的信息。脈沖關聯異常在正常狀態下檢測出相關異常及脈沖數據異常時的信息。著床異常關于著床與軟件門區(脈沖)的整合性異常的信息。門異常在門或者門反轉等通常操作中檢測出異常時的信息。操作
9、異常在呼叫應答、門反轉等的通常操作中檢測出異常時的信息。“周邊單元異常檢測出周邊單元()異常時的信息。系統異常在控數器、()、基板等的內部檢測出異常時的信息。“異常在脈沖數據時異常的信息。CAR邏輯在CAR邏輯中被檢測出的異常信息。內容或者原因數據已跳脫3=01 SSMAI02 LSMA4=轎廂位置層5、6=轎廂位置(脈沖數據)已跳脫3=01 SSMBI02 LSMB4=轎廂位置層5、6=轎廂位置(脈沖數據)已跳脫3=01 SSMCI02 LSMC4=轎廂位置層5、6=轎廂位置(脈沖數據)已跳脫3=01 SSMEI02 LSME4=轎廂位置層5、6=轎廂位置(脈沖數據)跳脫后,雖然經過一段時間
10、(NFLTDAT),但仍無法到達平層,因此定為SMSI故障。3=00 門區外01 門區內4=轎廂位置層5、6=轎廂位置(脈沖數據)跳脫后,雖然次嘗試重新啟動,但仍無法到達平層,或者在小時之內度檢測出同一模式(),因此定為SMSI故障。3=00 門區外01 門區內4=轎廂位置層5、6=轎廂位置(脈沖數據)CODE內容數據3、4數據583=004=00:SSMAI通過PUS跳脫SMA5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=014=00:BOER制動器異常開放5 =6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=024=00:PGERR
11、馬達PG斷線異常檢測CV2005 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=104=00:IREDTPEUXP100增量轉動異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=404=00:ETSDT終端層減速異常(ETS)5 =7 =6=IDTM :正常運行曲線模式8=跳脫NO:跳脫次數3=804=00:ETSERETS用PG斷線異常檢測5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=044=00:AMCER主回路接觸器觸點粘連檢測5=6= IDTM :正常運行曲線模式7= 未使用8= 跳
12、脫NO:跳脫次數3=084=00:MCCER電流遮斷異常檢測5= 未使用6= IDTM :正常運行曲線模式7= 未使用8= 跳脫NO:跳脫次數3=204=00:LZNERLZN整合性異常檢測5=6= IDTM :正常運行曲線模式7= 未使用8= 跳脫NO:跳脫次數CODE內容數據3、4數據583=004=00:SSMI通過PUS跳脫SM5 :未使用6=IDTM:正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=014=00:STHSTACK溫度檢知動作5 =GL以外未使用6=IDTM:正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=024=00:MTH馬達溫度檢知動作5 :未使用6=
13、IDTM :正常運行曲線模式7 :未使用8=跳脫NO :跳脫次數3=044=00:CHKERRCheck Sum異常)Check Sum數據的確認參照144項5=01 :程序存儲SRAM區域異常=02 :程序存儲SRAM區域異常=04 :E2PROM數據存儲SRAM區域異常08 :PUM啟動時FlashROM異常檢測10 :PUEXP100程序存儲SRAM區域異常20 :PUEXP100 E2PROM數據存儲SRAM區域異常6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=084=00:Q7ERQ7回路異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO
14、 :跳脫次數3=104=00:IPMOTIPM過熱異常5 :未使用6=IDTM :正常運行曲線模式7 :8=跳脫NO:跳脫次數3=204=00:PSIPMOTIPM過熱異常(電源側)5 :未使用6=IDTM :正常運行曲線模式7 :8=跳脫NO:跳脫次數3=404=00:DSWDT井道控制盤門開檢測(CV200控制盤別置仕樣)5 :未使用6=IDTM :正常運行曲線模式7 :8=跳脫NO:跳脫次數3=004=02:SDER彈簧式FST井道開關整合性異常5=7=6= IDTM :正常運行曲線模式8= 跳脫NO :跳脫次數3=004=04:SLSERETS井道開關整合性異常5=7=6= IDTM
15、:正常運行曲線模式8= 跳脫NO:跳脫次數CODE內容數據3、4數據583=004=40:ETSERETS用PG斷線異常檢測5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=80:DIP24ERETS用井道SW用電源斷線檢測5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=20:DCERDCR整合性異常檢測56=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=00:SSMCI通過PUS跳脫SMC5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=024=00:
16、STDA啟動異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=044=00:STDB著床異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=084=00:DCLT運行門開異常56=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=104=00:LSER方向限制極限開關異常56=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=204=00:PLLCK電源同步異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=404=00:BLER制動器異常跳脫5 :未使用6=
17、IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數CODE內容數據3、4數據583=804=00:VDMCK電壓無法控制5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=01:MTOCDT電動機過電流異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=02:PSOCDT電源側過電流異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=04:MTBEDT電動機控制晶體管異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=0
18、8:PSBEDT電源控制晶體管異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=10:MCNCDT連接器異常(PUBCU間)5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=20:PCNCDT連接器異常(PUBCU間)5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=40:AMCEM無法投入MC5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=80:VDLCK充電電壓無法確立5 :未使用6=IDTM :正常運行曲線模式7 :未使用8
19、=跳脫NO:跳脫次數CODE內容數據3、4數據583=014=00:HSFASTACK保險絲熔斷5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=044=00:OSD速度異常(短縮緩沖時)5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=084=00:DSD終端層無法減速56=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數閂鎖FST方式的場合573=104=00:OSL低速控制時速度異常5 6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=204=00:MFD卷揚機脫離5若速度指令反饋,SGNM
20、FD斷開若速度指令<反饋,SGNMFD接通6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=404=00:MCLF電動機無法控制5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=804=00:AMCEHMC異常遮斷5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=01:OVDT過電壓異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=02:VLF直流電壓損失5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數CODE內容數據3、4
21、數據583=004=04:DCOCDT直流主回路過電流5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=08:LRERR載重入力異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=10:SAV轎廂上檢修異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=20:FESTERR磁極位置推定超時5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=40:VDLERR主回路電壓過低檢測(CV200)5 :未使用6=IDTM :正常運行曲線模式7
22、 :未使用8=跳脫NO:跳脫次數3=004=80:UDSWDTUP運行時井道控制盤扉開檢測(CV200控制盤別置規格)控制盤最下層設置的場合,DOWN運轉時檢測5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=004=00:SSMEI通過PUS跳脫SME5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=014=00:FSLDT終端層減速異常56=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數CODE內容數據3、4數據583=024=00:NRF著床行程不足異常5= :轎廂位置(脈沖數據)6= :轎廂位置(脈沖數據)
23、7 :未使用8 :未使用3=044=00:PRGCHKERPUM程序檢查異常)程序檢查錯誤數據的確認參照145項5=:程序檢查錯誤數據存儲地址(低位)6=:程序檢查錯誤數據存儲地址(高位)701FROMERR:Flash ROM域異常02SRAMERR:SRAM域異常8 :未使用3=044=00:FPMCERR物品防落裝置用PLC啟動異常檢測5 :未使用6=IDTM :正常運行曲線模式7 :未使用8 :未使用3=084=00:RSMCERR鋼纜夾持器用PLC啟動異常檢測5 6=IDTM :正常運行曲線模式7 :未使用8 :未使用5為對應已檢測出異常的PLC的數位被設置3=084=01:RSEX
24、CHKY形臂展開動作異常拱形拱形拱形拱形拱形拱形5 6=IDTM :正常運行曲線模式7 :未使用8 :未使用5為對應已檢測出異常的Y形臂的數位被設置3=084=02:RSCLCHKY形臂收回動作異常(第1次)56=IDTM :正常運行曲線模式7 :未使用8 :未使用5為對應已檢測出異常的Y形臂的數位被設置310400:ENWSPER磁式著床SW控制用脈沖數據異常5 :未使用6=IDTM :正常運行曲線模式7 :未使用8 :未使用3=004=00:SWDTPUSWDT跳脫5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=014=00:PUSERRPUS增量輸出異常
25、5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數CODE內容數據3、4數據583=014=00:FRDC磁極傳感器斷線異常檢測(低旋轉數、高扭矩檢測)5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數在CV200上,PUM200V2.00以后作為“直流大電流檢測”動作3=024=00:FLXDC磁極傳感器斷線異常檢測(低電流頻率、高扭矩檢測)(CL200)5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=044=00:MPGERRD馬達PG及磁極傳感器斷線異常檢測(CL200)5 :未使用6=IDTM :
26、正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=084=00:MFDPM磁極傳感器相位順序輸入錯誤檢測NOR運行中與MFD相同(CL200)5 :未使用6=IDTM :正常運行曲線模式7 :未使用8=跳脫NO:跳脫次數3=404=00:RSCLCHKY形臂收回動作異常(CL200)拱形拱形拱形56=IDTM :正常運行曲線模式7 :未使用8 :未使用5為對應已檢測出異常的Y字臂的數位被設置3=404=01:RSEXERRY形臂展開限位SW熔接檢測(CL200)拱形拱形拱形56=IDTM :正常運行曲線模式7 :未使用8 :未使用5為對應已檢測出異常的Y字臂的數位被設置3=404=02:R
27、SCLERRY形臂收回限位SW熔接檢測(CL200)拱形拱形拱形56=IDTM :正常運行曲線模式7 :未使用8 :未使用5為對應已檢測出異常的Y字臂的數位被設置3=404=04:RSRUNERR收回限位SW整合性異常(CL200)56=IDTM :正常運行曲線模式7 :未使用8 :未使用5為異常檢測時的限位SW的狀態被設置內容或者原因數據不管是SM跳脫,還是永久故障狀態,CC都不斷開,因此通過SBKCC制動器跳脫(制動器閉合)。可以認為是CN100A基板異常或者PUM異常。由于在最下層停止5LS不打開(ON),或者在最上層停止6LS不ON,致使SME跳脫。另外,除最下階以外5LS打開(ON)
28、,及除最上層以外6LS打開(ON),這種情況下也檢測出本錯誤,并跳脫SME。可以認為是5LS或6LS故障、或者是CPD脈沖異常。(檢修過程中不檢測)在整合性異常狀態持續期間,不進行重新啟動。3轎廂位置層最上層平層停止時,檢測出鋼索延伸檢測信號CWST。鋼索延伸檢測開關已設置在平衡錘側緩沖器上部150mm的位置,通常情況下,電梯停止在最上層期間,位于平衡錘下50mm的位置。僅限CV200檢測出檢修開關KNOR、KNIS、NOR以及檢修運轉開關PLU、PLD整合性異常。3KNOR4KNIS5NOR6PLU7PLD內容或者原因數據遠隔監控仕樣停車檢測制動器跳脫(閉)時檢測出ZSD(3m/min)以上
29、的速度。檢測出振動超過1.00m/s23制動器跳脫(閉)時速度數據(低位字節:0.05m/min/BIT)4制動器跳脫(閉)時速度數據(高位字節:0.05m/min/BIT)5異常發生位置脈沖(低位字節)6異常發生位置脈沖(高位字節)異常發生位置脈沖數據與CPD脈沖顯示數據相同。遠隔監控仕樣制動器間隙異常檢測在制動器跳脫(閉)時及吸引(開)時,測量制動器的電樞與屏蔽環的間隙,沒有在規定范圍以內。3制動器間隙數據低位字節4制動器間隙數據高位字節制動器間隙數據為0.002mm/bit的速率5間隙錯誤狀態標記BIT0:吸引(開)時上限錯誤BIT1:吸引(開)時下限錯誤BIT2:跳脫(閉)時上限錯誤B
30、IT3:跳脫(閉)時下限錯誤CODE內容或原因數據3 850SWE雖然運行,但因為位置脈沖沒有累加,所以使SME 跳脫.CPD的異常. P.G異常(檢修時未檢查出)3,4=異常轎廂位置(脈沖數據)5,6=比較轎廂位置(脈沖數據)51SME因從CPD輸入位置脈沖時,脈沖值并未進入容許范圍內(最小最大),即使讀兩次仍有異常所以使SME 跳脫可認為CPD異常3,4=輸入的脈沖值52SEM當到達標準時,進行脈沖補正之際,因檢查出容許值以上的脈沖錯位,所以使SME 跳脫(檢查時未檢查出)容許值通常為200mm,Rope Slip(鋼索延伸) 時為1000mm.3=1,有Rope Slip 之可能4,5=
31、讀入脈沖6,7=計算值脈沖8=0: 正面, 1: 背面53SEM開始時,當進行脈沖補正之際,檢查出了容許值以上的脈沖錯位, 所以使SME 跳脫.(檢修時未檢查出)6,7=計算值脈沖容許值通常為200 mm.3,4=現狀的脈沖數據4,5=補正脈沖數據7=0: 正面, 1 : 背面54SEM盡管LSA信號與LSC信號,LSB信號與LSC信號為開啟狀態,但仍在Soft Door Zone(300mm)的范圍外所以使SME 跳脫.3,4=現狀的脈沖數據56到達標準時,當進行脈沖補正之際,檢查出了100mm以上的脈沖偏差.對照57代碼,可儲存錯誤達五次 (檢修時未檢查出) 3=回數4,5=為讀入脈沖6,
32、7=計算值脈沖8=0 : 正面, 1 : 背面57開始時,當進行脈沖補正之際,檢查出了100mm以上不到200mm的脈沖偏差.對照56Cord可儲存錯誤達五次(檢修時未檢查出)3=回數4,5=為讀入脈沖6,7=計算值脈沖8=0 : 正面, 1 : 背面5ASMW雖然從CPD讀入了脈沖,但因即使再讀也不能讀出,所以微機重啟動CODE內容或原因數據3 85BSMW雖然已提出對CPD進行脈沖補正的要求,但再試仍無回應,所以進行了微機重啟動.5CSMWCPD-E2PROM的check sum錯誤,及CPD傳輸PUS的E2PROM數據時,數據再傳輸失敗了,所以進行了微機重啟動.5D因在CPD的E2PRO
33、M數據中check sum錯誤而要求再傳輸,所以進行了數據的再傳輸.本Cord連續達四次被儲存,但四次被儲存時,CPD的E2PROM被判斷為異常而沒有再傳輸.若無要求20分鐘以上,則重新計次 CODE內容或原因數據3 861SMC已檢測出LSALSC的井道極限開關的異常檢出模式.LSA及LSB接觸不良時SMC 跳脫.與62 代碼相關. (檢查中未檢查出)整合性異常狀態持續期間,不能重啟.3=舊輸入LS模式4=新輸入LS模式5=運行方向6=0: 正面,1 : 背面7,8=轎廂位置(脈沖數據)62SMB因為61代碼的異常持續了3秒鐘,所以使SMB 跳脫(檢查中未檢查出)3=舊輸入LS模式4=新輸入
34、LS模式5=運行方向6=0 :正面, 1 : 背面7,8=轎廂位置(脈沖數據)CODE內容或原因數據 3 871因為通過2系統輸入的DC信號未達到0.5秒以上的一致所以使SMB 跳脫.3=01 DCY on 但DCR off02 DCY off 但DCR on4=EMGDRCCT 0:SMB 跳脫1:緊急時候door 異常74SMB已檢測出DC(DC,DCR的理論乘積)與18DC的整合性錯誤.附加23DS的機種23DS也包含在此要素內.DC,18DS同時ON時,SMC 跳脫與75代碼,76代碼相關( 檢查中未檢查出)整合性異常狀態在持續期間,不可重啟.3=DS 錯誤4=DS狀態5=轎廂位置階6
35、=0為正面1為背面7=0:DI輸入的18DS使用1:疑似18DS使用75SMC因前記74Cord的異常持續了2秒鐘所以使SMB 跳脫.(檢查中未檢查出)3=DS錯誤4=DS狀態5=轎廂位置階6=0為正面1為背面7=EMGDERCLT0為SMB 跳脫1緊急時候door 異常8=0:DI輸入的18DS使用1:疑似18DS使用77一旦門控制出現異常則從PUM輸出門控制重啟指令并重設了DCU200.(FDS切斷時不檢測)門控制重啟要求的是在解除制動器OFF的狀態下進行3=轎廂位置階4=DCU狀態15=DCU狀態26=DERR7=0為正面1為背面78SMB因前記77代碼在一小時內三次檢測出,所以SMB
36、跳脫.(FDS切斷時不檢測)不能重啟3=轎廂位置階4=0為正面1為背面5=EMGDERCLT0為SMB 跳脫1緊急時候door 異常CODE內容或原因數據3 8追加檢測次數的計數器.正面: 8000: 058Ch背面: 8000: 058Dh追加檢測次數的計數器.正面: 8000: 02C7h背面: 8000: 02C8h7BSMB防止落下物裝置異常檢出檢測出有以下異常: 防止落下物裝置的板展開異常(FPEXERR) 防止落下物裝置的板收回異常(FPCLERR) 板展開限制SW異常(FPEXERR2) 板收回限制SW異常(FPCLERR2)3=轎廂位置階4=Bit0 FPEXERRBit2 F
37、PEXERR2Bit1 FPCLERRBit3 FPCLERR27CSMB確認門鎖極限開關整合性異常檢測確認門鎖極限開關信號(DCLA)與解除門鎖極限開關信號(DLOA)一起開啟的狀態經過了一秒以上.3=轎廂位置階4=0為正面1為背面5=DT6=DC7=DLCA8=DLOACODE內容或原因數據3 880雖然parking信號沒有,CC OFF狀態卻持續了25秒鐘所以輸出了FD.(檢查時及FDS切斷時未檢查出)3=SNVT(電源確立信號)的狀態00h為電源未確立時的發生FFh為電源確立時的發生4=00h為控制盤門開01h為控制盤門閉81雖然有方向,門關著,但不運行狀態持續了60秒鐘所以輸出FD
38、.(檢查時及FDS切斷時未檢查出)82DT ON,但DC不off,或DT off 但DC不on之狀態持續了60秒鐘,所以輸出FD.但在A10 off 時解除.(檢查時及FDS切斷時未檢查出)3=0為正面1為背面85雖然parking信號沒有,但CC OFF狀態持續了25秒鐘所以輸出了遠隔保守FD.只是,A4 OFF 時除外.(檢查時及FDS切斷時未檢查出)3=SNVT(電源確立信號)的狀態00h為電源未確立時的發生FFh為電源確立時的發生86雖然有方向,門關著,但不運行的狀態持續了3分鐘,所以輸出遠隔保守FD.(檢查時及FDS切斷時不能檢出)87DT ON,但DC不off,或DT off 但D
39、C不on之狀態持續了3分鐘所以輸出遠離保守FD.但在A10 off 時清除.(檢查時及FDS切斷時未檢查出)3=0為正面1為背面8A雖然其它階有呼叫(KC,HC)閉關停止狀態持續1分鐘時間,所以發出遠隔保守(運行異常)的警報.(檢查時及FD切斷時,一次消防有消防員時不能檢出)3=轎廂所在位置階層8B減速到達時要求開門但5秒鐘過后DC仍未OFF.若一小時內發生三次則發出遠隔保守(運行異常)的警報.(檢查時及FDS切斷時不能檢出)“8B”錯誤發生時, 若輸出FD,群管理則實施群外脫離,且,從FD回復為正常狀態再向其他階層運行時.3=轎廂位置階層4=0為正面1為正面CODE內容或原因數據3 88C雖
40、然其它階有呼叫(KC,HC)關門停止狀態持續3分鐘時間,所以發出遠隔保守(運行異常)的警報.3=轎廂所在位置階層8D減速運行到達目的層時,目的階層變更,所以發出遠隔保守(運行異常)的警報.檢查時及FDS切斷時未檢查出)3=變更后的目的階層4=變更前的目的階層8E已檢測出HCU運送地址錯誤,持續了5秒鐘時間.3=地址錯誤 發生樓層數據CODE內容或原因數據3 890SMC在地震急行區管制的自動低速著床中,容許時間內未到達平層,所以使SMC 跳脫.容許時間=(急行區距離/5000)+1X30(秒)3,4=轎廂位置(脈沖數據)91SMC本應以SDRL(7.5M/分)以上的速度運行但在4秒鐘內未能運行
41、出同一著床區,所以使SMC 跳脫.有EXPDZ信號時,包含急行區域內的虛擬著床區.(檢查時不能檢出)92SMC本應以SDRL(7.5M/分)以上的速度運行但因在45秒鐘內連一次都未進入著床區e,所以使SMC 跳脫.(檢查時不能檢出)93門OFF時,門反復地做異常反轉運行,若此異常狀況在一小時內發生了兩次,則發出遠隔保守(運行異常)之警報.18DC接觸不良.門異常(地坎異物等) (檢查時不能檢出)3=轎廂位置階層4=0為正面1為背面5=DT 6=DC7=DLCA(門鎖確認極限開關) 8=DLOA(門鎖解除極限開關) 94門OFF時,門反復地做異常反轉運行,若此異常狀況若經過3分鐘門仍未OFF則發
42、出遠隔保守(運行異常)之警報. DC異常,門異常(地坎異物等)(檢查時不能檢出)3=轎廂位置階層4=0為正面1為背面5=DT6=DC7=DLCA(門鎖確認極限開關) 8=DLOA(門鎖解除極限開關) 95因鋼索延伸動作持續了大約十秒鐘,所以禁止出了著床區的鋼索延伸動作. (檢查時不能檢出)3=轎廂位置階層96因鋼索延伸動作在平層線上下反復, 以禁止出了著床區的鋼索延伸動作.(檢查時不能檢出)3=轎廂位置階層4=1:平層線下-上-下的動作2:平層線上-下-上的動作CODE內容或原因數據3 8A0因檢查出PUM動作(增量反饋)異常所以輸出FD,并作為永久故障.(8)(消除)A1檢測出SLS Mas
43、te動作(增量反饋)異常.1分鐘內可SLS重設達兩次.(檢查時未檢查出)3=SLS重設次數A2檢測出VLS Master動作(增量反饋)異常.1分鐘內可VLS重設達兩次.(檢查時不能檢出)3=VLS重設次數A3檢測出PUG Master動作(增量反饋)異常.1分鐘內可PUG重設達五次.(檢查時不能檢出)3=PUG重設次數A4已檢測出CCU,DCU動作(增量反饋)的異常持續了7秒鐘.(檢查時未檢查出)3=0:正面標準主COP1:背面標準主COP2:正面標準副COP3:背面標準副COP4:正面殘障主COP5:背面殘障主COP6:正面殘障副COP7:正面PU-MLT8:背面PU-MLT9: 正面標準
44、主COP(25-48F)A: 背面標準主COP(25-48F) B: 正面標準副COP(25-48F)C: 背面標準副COP(25-48F)D: 正面殘障主COP(25-48F)E: 背面殘障主COP(25-48F)F: 正面殘障副COP(25-48F)4=0:CCU-NES1:COP1002:COP100E(1)3:COP100E(2)4:COP100E(3)5:COP100E(4)6:COP100E(5)7:COP100E(6)8:COP100E(7)9:正面PU-MLTA:正面PU-MLTA5PUM已WDT 跳脫所以輸出FD并作為故障A6PUM已WDT 跳脫.一分鐘內PUG重設可達五次.
45、(檢查時不能檢出)3=PUG重設次數CODE內容或原因數據3 8A7CCU增量反饋異常已持續2分鐘以上. (檢查時不能檢出)PU-MLT的增量反饋異常時則SMB 跳脫3=0:正面標準主COP1:背面標準主COP2:正面標準副COP3:背面標準副COP4:正面殘障主COP5:背面殘障主COP6:正面殘障副COP7:正面PU-MLT8:背面PU-MLT9: 正面標準主COP(25-48F)A: 背面標準主COP(25-48F) B: 正面標準副COP(25-48F)C: 背面標準副COP(25-48F)D: 正面殘障主COP(25-48F)E: 背面殘障主COP(25-48F)F: 正面殘障副COP(25-48F)4=0:CCU-NES1:COP1002:COP100E(1)3:COP100E(2)4:COP100E(3)5:COP100E(4)6:COP100E(5)7:
